Оптические делительные головки для угловых измерений
Оптическая делительная головка - контрольно-измерительный оптико-механический прибор для точного поворота закрепленной детали на заданный угол. Головки применяются при угловых измерениях и делительных работах, когда требуется точно позиционировать деталь относительно исходного положения.
Оборудование используется в машиностроении, инструментальном производстве, измерительных лабораториях и научно-исследовательских организациях. С помощью оптической делительной головки можно выполнять точное фрезерование, сверление отверстий, разметку, нанесение делений на круговые шкалы и проверку ранее выполненных делительных работ.
Как работает оптическая делительная головка
Контролируемая деталь закрепляется на шпинделе головки или устанавливается в центрах между головкой и задней бабкой. При повороте шпинделя угловое положение определяется по оптической отсчетной системе. Такая конструкция позволяет устанавливать деталь на заданный угол и контролировать выполненный поворот значительно точнее, чем при использовании обычной механической делительной шкалы.
Ось шпинделя моделей ОДГЭ может устанавливаться относительно основания в диапазоне от 0 до 90 градусов. Диапазон угловых измерений составляет 0-360 градусов, поэтому головка может использоваться для деления полной окружности на требуемое количество частей.
Как выбрать оптическую делительную головку
| Модель | Диапазон углов | Отсчетная система | Особенности |
|---|---|---|---|

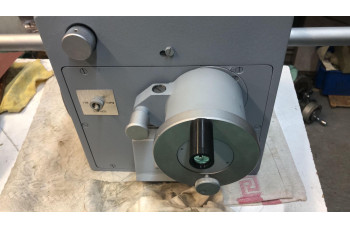

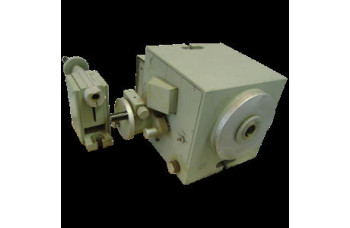

| ОДГЭ-5 | 0-360 градусов | Цена деления 5 секунд | Для более точных угловых измерений и делительных работ |

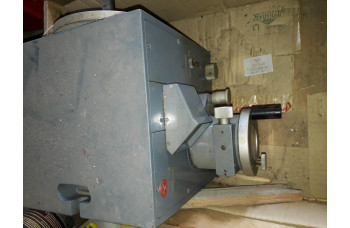

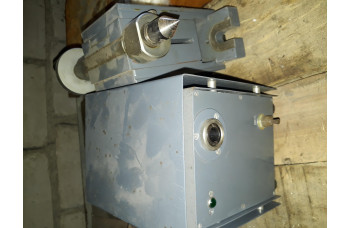

| ОДГЭ-20 | 0-360 градусов | Цена деления 20 секунд | Для угловых измерений и делительных работ с менее жесткими требованиями к отсчету |

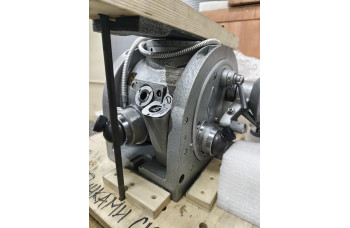

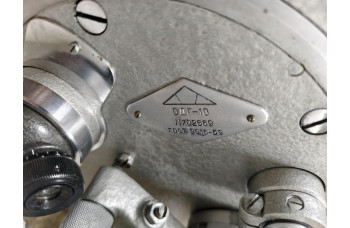

| ОДГ-10 | Полный круг | Оптический отсчетный микроскоп 60x | Гарантируемая точность при измерительных работах 20 секунд |
Основное различие между ОДГЭ-5 и ОДГЭ-20 заключается в цене деления отсчетной шкалы. У ОДГЭ-5 она составляет 5 секунд, у ОДГЭ-20 - 20 секунд. Производитель рекомендует ОДГЭ-5 для более точных работ, а ОДГЭ-20 - для задач, где такая высокая разрешающая способность отсчета не требуется.
Для моделей ОДГЭ максимальный диаметр изделия при установке в центрах составляет 300 мм. При использовании дополнительной малой станины допускается работа с изделиями длиной до 600 мм, а для соответствующих исполнений с большой станиной - до 1100 мм. Станина может не входить в стандартную комплектацию, поэтому состав поставки необходимо проверять для выбранной модели.
Где применяются оптические делительные головки
Оптические делительные головки применяются при изготовлении деталей, требующих точного углового расположения элементов. Это может быть сверление отверстий по окружности, фрезерование шпоночных пазов и шлицев, изготовление режущего и измерительного инструмента, нанесение делений на шкалы и контроль точности уже выполненных угловых делений.
При выборе оборудования необходимо учитывать требуемую точность углового отсчета, размеры и массу детали, способ ее закрепления, необходимый угол установки оси шпинделя и комплектность оборудования. Если головка используется для метрологического контроля, также следует учитывать наличие и срок действия поверки.
Оптические средства измерений
Оптические делительные головки относятся к оптико-механическим средствам для контроля и воспроизведения угловых положений. Микроскопы, объект-микрометры, блескомеры, колориметры и другие приборы представлены в родительском разделе Оптические средства измерений.
Частые вопросы об оптических делительных головках
Оптическая делительная головка используется для точного поворота детали на заданный угол и контроля ее углового положения. Она применяется при угловых измерениях, делении окружности, фрезеровании, сверлении, разметке, нанесении шкал и проверке выполненных делительных работ.
В оптической головке угловое положение определяется по оптической отсчетной системе. Это позволяет выполнять более точный отсчет угла и применять головку не только для технологического деления, но и для контрольных угловых измерений.
Главное различие - цена деления отсчетной шкалы. У ОДГЭ-5 она составляет 5 секунд, у ОДГЭ-20 - 20 секунд. Поэтому ОДГЭ-5 применяется для более точных работ, а ОДГЭ-20 подходит для задач с менее жесткими требованиями к угловому отсчету.
Да. Деталь закрепляют на шпинделе и последовательно поворачивают на рассчитанный угловой шаг. Например, при равномерном делении полного круга на заданное число частей угол одного шага определяется делением 360 градусов на количество требуемых частей.
Задняя бабка используется для установки длинных деталей в центрах совместно со шпинделем делительной головки. Такая схема поддерживает деталь с противоположной стороны и позволяет сохранять ее положение при повороте и выполнении измерительных или технологических операций.
Да. Для моделей ОДГЭ предусмотрена установка оси шпинделя относительно основания в диапазоне от 0 до 90 градусов. Это позволяет выполнять работы при различном пространственном положении оси детали.
Да. Оптические делительные головки применяются не только для установки детали на заданный угол, но и для контроля ранее выполненных делительных работ, проверки круговых шкал и других задач, связанных с точным определением углового положения.
Если головка используется как средство измерений в сфере, где требуется метрологическое подтверждение характеристик, необходимо учитывать ее статус и требования к поверке. Для оптических делительных головок существует отдельная методика первичной и периодической поверки.
