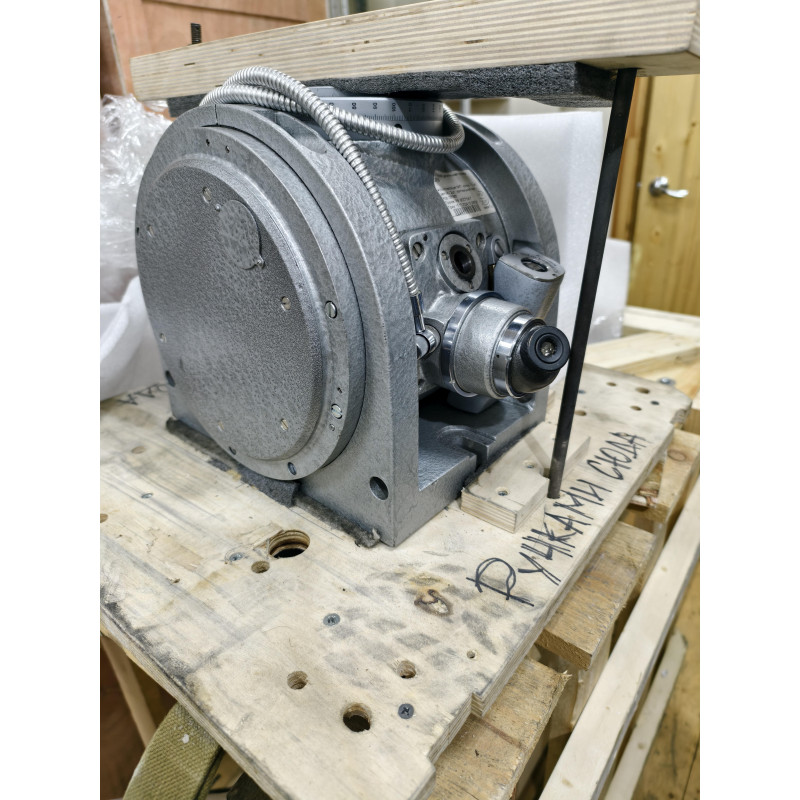

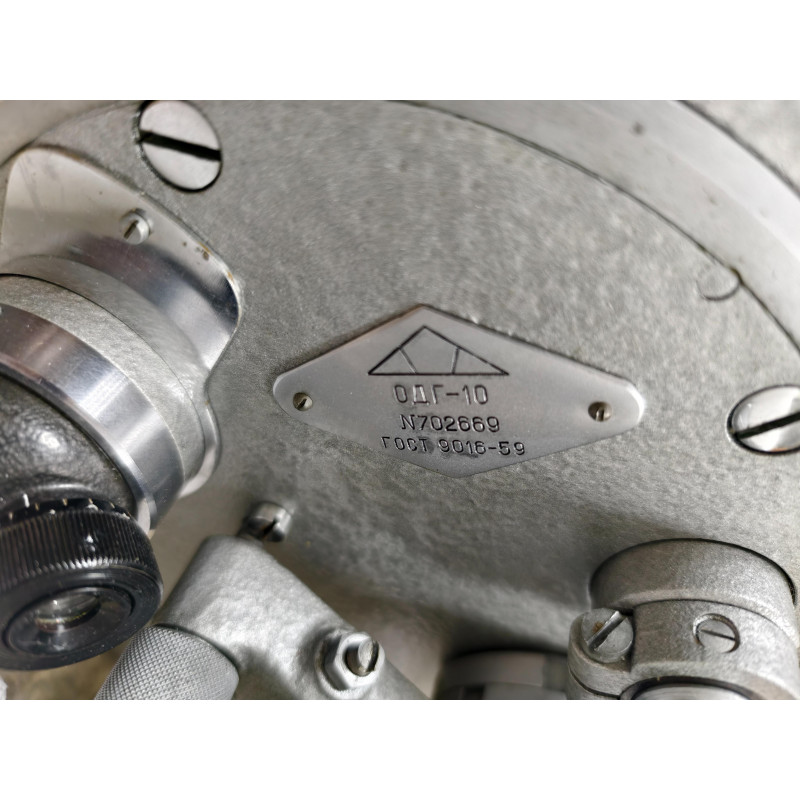

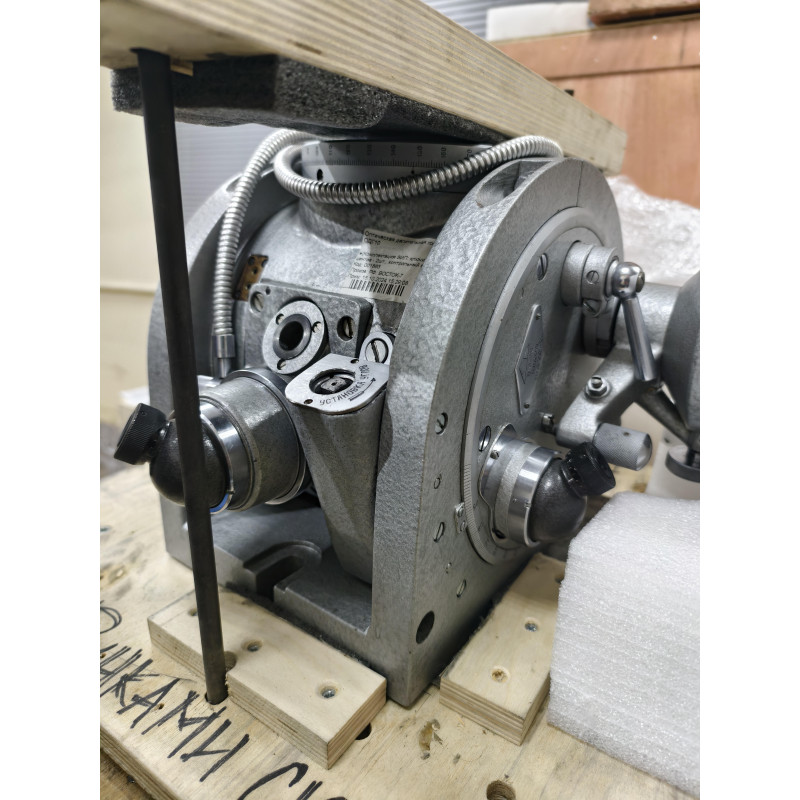

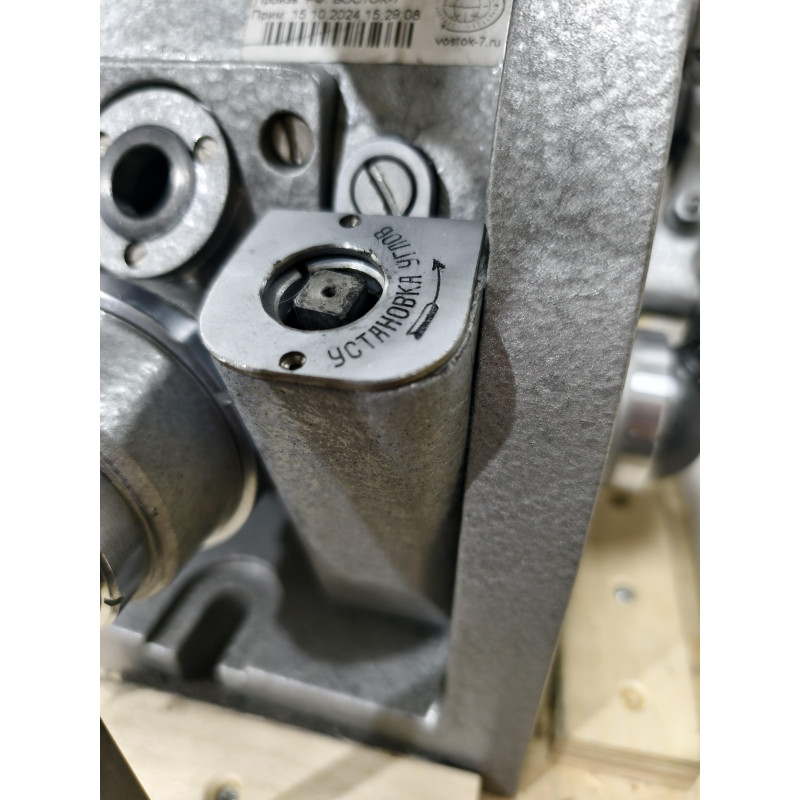

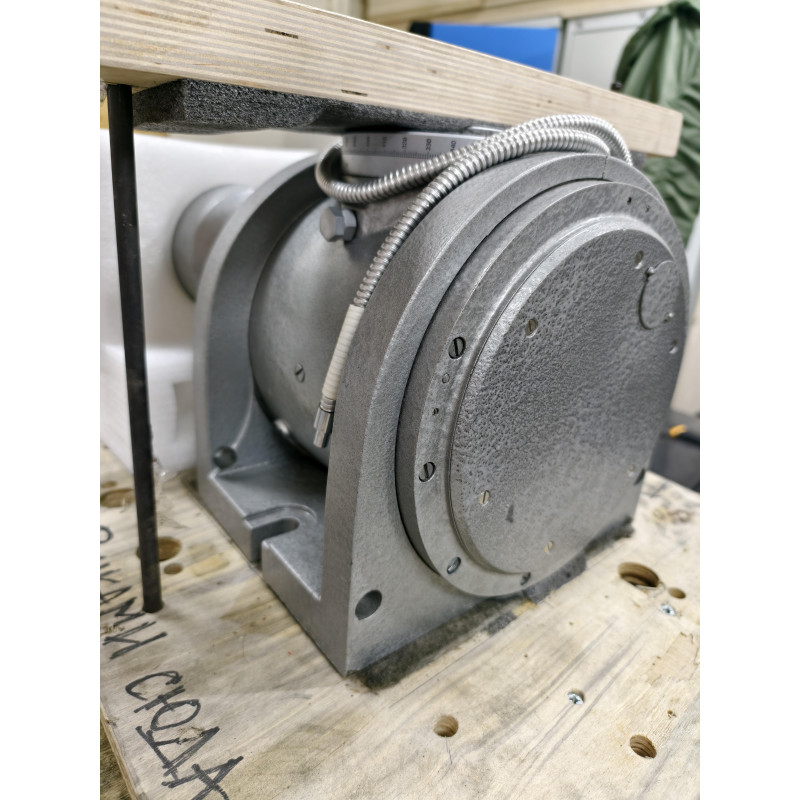

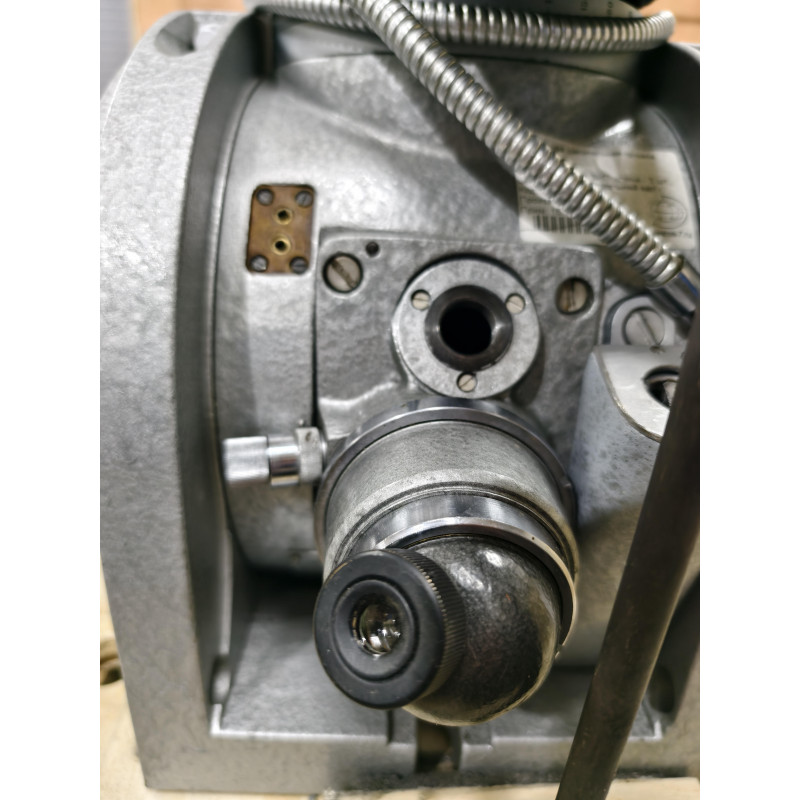

Оптическая делительная головка ОДГ-10 (с блоком питания и подсветкой) с поверкой
- Производитель:
- Модель:002522
- Артикул:002522
- Доступно:Есть в наличии60
Оптическая делительная головка предназначается для деления различных деталей, закрепленных на ее шпинделе, на любые части по окружности.
На оптических делительных головках можно производить разные точные фрезерные работы, сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ.
Для более грубых работ применяется головка ОДГ-60 и ОДГЭ-20, для более точных - ОДГ-10 и ОДГЭ-5.
В настоящее время ОДГ-10 больше не выпускается. Данная головка прошла капитальный ремонт, юстировку и поверена ФБУ "НИЦ ПМ - РОСТЕСТ" на 2 года до февраля 2027 года.
| Параметры | Значения |
| Цена деления шкалы лимба | 1º |
| Линейная величина деления шкалы лимба | 0,8 мм |
| Цена деления окулярной шкалы | 10' |
| Гарантируемая точность оптической делительной головки при измерительных работах | 20'' |

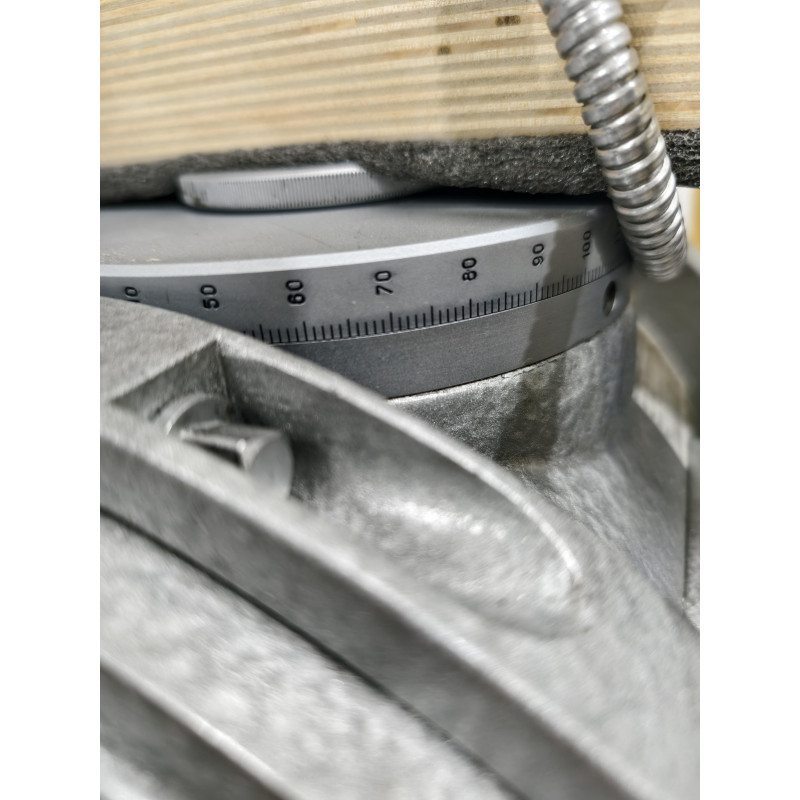

| Предел поворота оси шпинделя в вертикальной плоскости | 90º |
| Высота центров | 130 мм |
| Вес головки и задней бабки | 76 кг |
| Посадочное отверстие шпинделя | конус Морзе No4 |

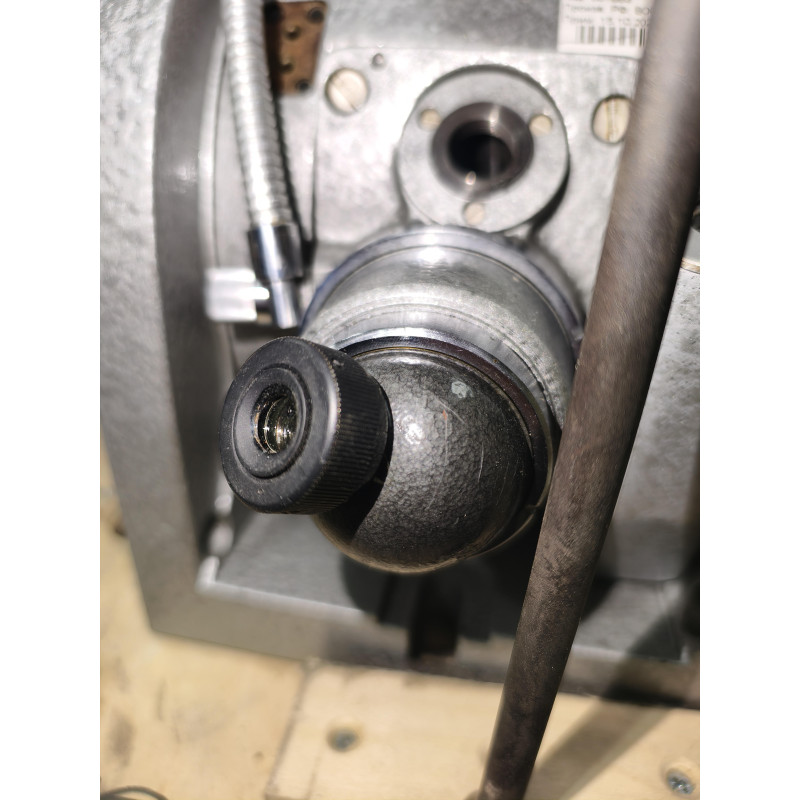

| Увеличение отсчетного микроскопа | 60х |
| Габаритные размеры головки:
| 340 мм |
| Габаритные размеры задней бабки:
| 150 мм |
| Комплектация ЗИП:
| |

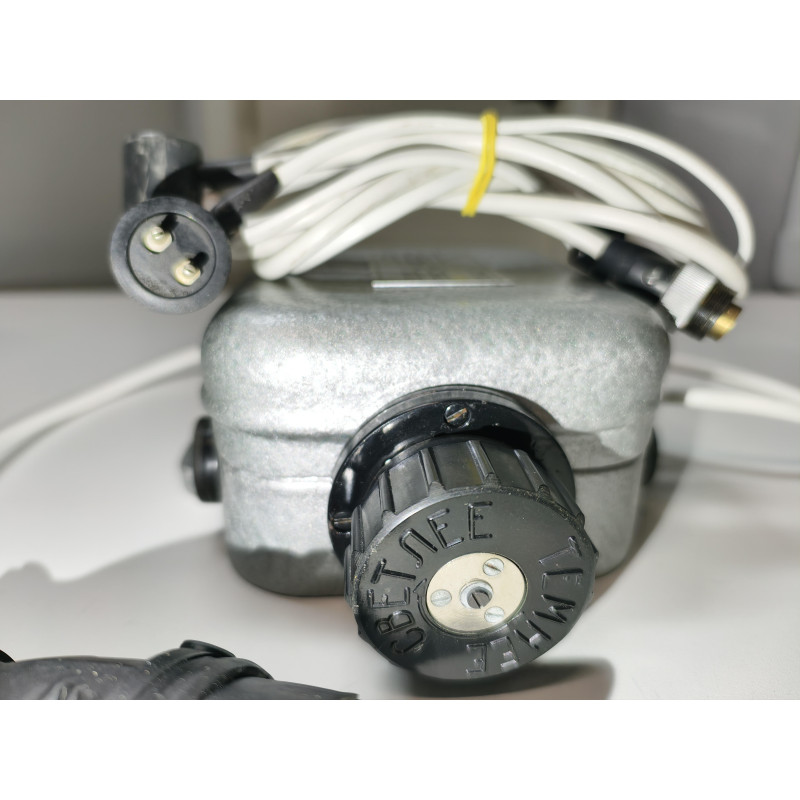

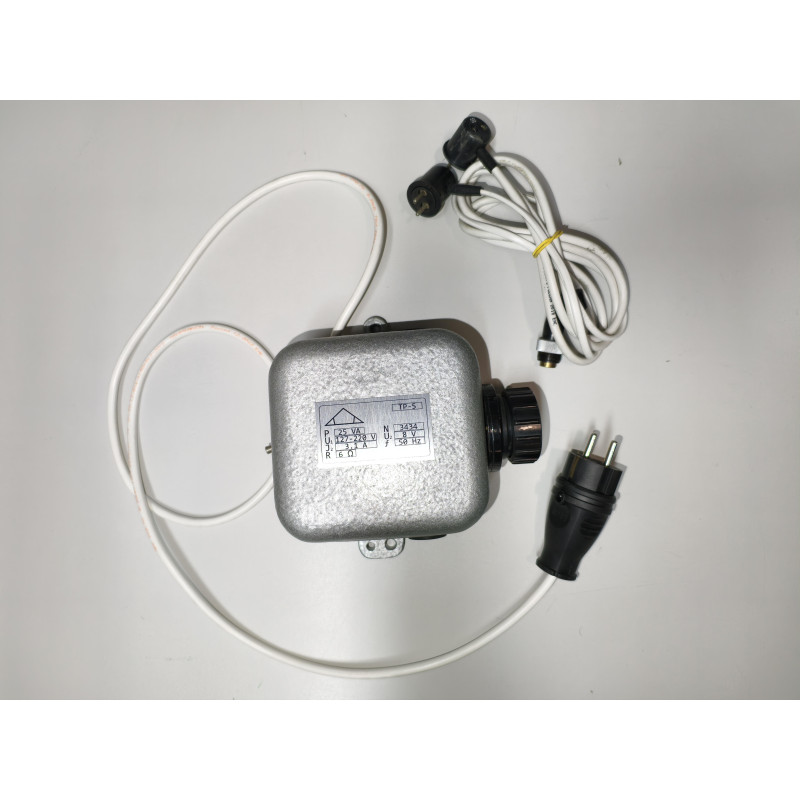

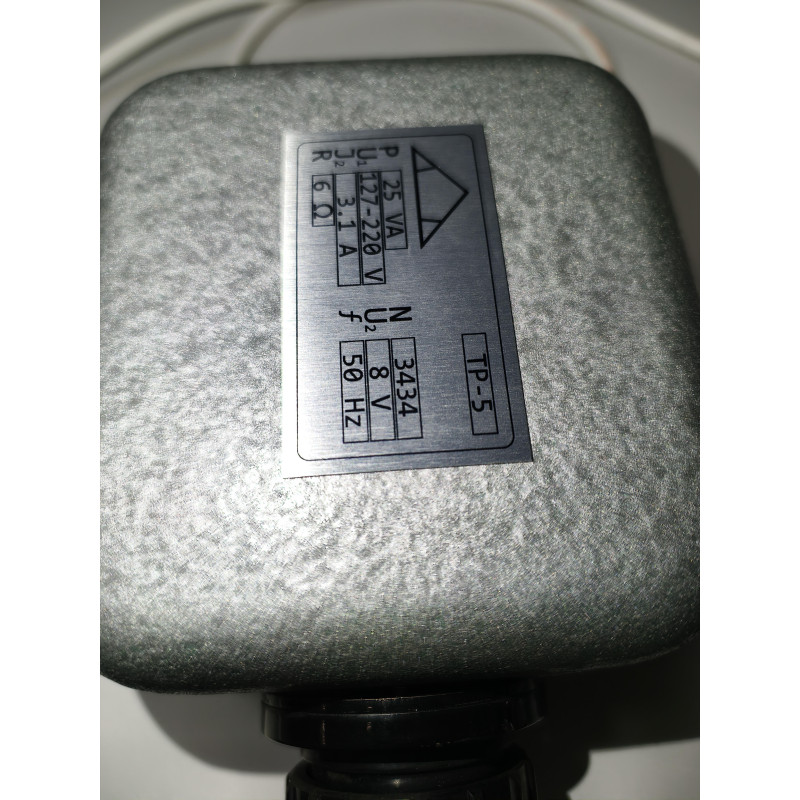

| Блок осветителя | 1 шт. |
| Осветитель | 1 шт. |
| задняя бабка | 1шт. |
| Паспорт | 1 шт. |
| Свидетельство о поверке * станина малая в комплект не входит | 1 шт. |
| Протокол поверки | 1шт. |
