Оптическая делительная головка ОДГЭ-5 (с ЗИП блоком питания и подсветкой) с поверкой
- Производитель:
- Модель:001744
- Артикул:001744
- Доступно:Есть в наличии60
Есть вопросы?
Не смогли подобрать себе нужный товар, нужна дополнительная информация по параматерам товара или интересует оптовая цена и сроки поставки? Пишите звоните - ответим на все Ваши вопросы

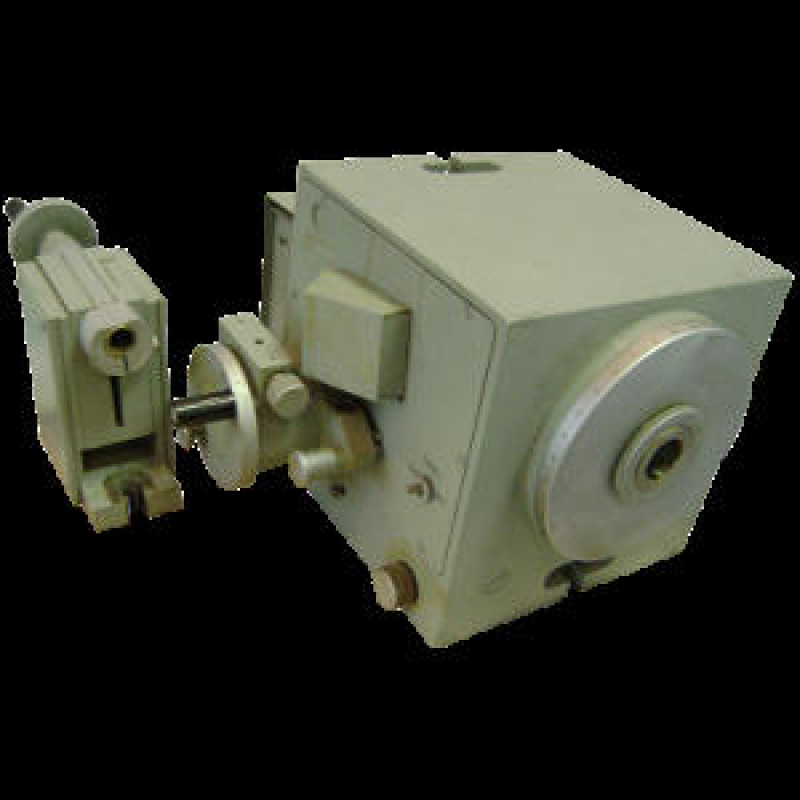

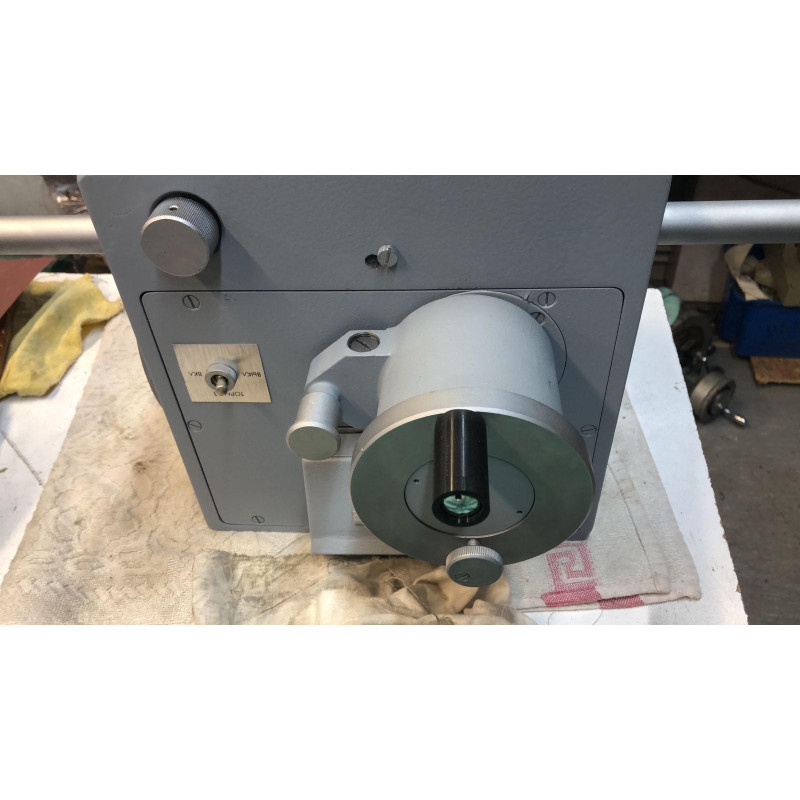

Оптическая делительная головка предназначается для деления различных деталей, закрепленных на ее шпинделе, на любые части по окружности.
Головки делительные оптические ОДГЭ-2, ОДГЭ-5 и ОДГЭ-20 (в дальнейшем по тексту – головки) предназначены для угловых измерений и делительных работ. Делительные головки используются в лабораториях, цехах машиностроительных заводов и в научно-исследовательских институтах. На оптических делительных головках можно производить разные точные фрезерные работы (фрезерование шлицев на шлицевых валиках, взаимосвязанных угловыми размерами шпоночных пазов и т.д.), сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ. Для более грубых работ применяется головка ОДГЭ-20, для более точных – ОДГЭ-5. Головка ОДГЭ-2 применяется для измерительных работ в лабораториях. Приборы рассчитаны на эксплуатацию в закрытых помещениях при температуре окружающего воздуха (20±3) °С, скорости изменения температуры в рабочем пространстве не более 0,5 °С в течение одного часа и 2 °С в течение 12 часов, относительной влажности не более 80%
Головки делительные оптические ОДГЭ-2, ОДГЭ-5 и ОДГЭ-20 (в дальнейшем по тексту – головки) предназначены для угловых измерений и делительных работ. Делительные головки используются в лабораториях, цехах машиностроительных заводов и в научно-исследовательских институтах. На оптических делительных головках можно производить разные точные фрезерные работы (фрезерование шлицев на шлицевых валиках, взаимосвязанных угловыми размерами шпоночных пазов и т.д.), сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ. Для более грубых работ применяется головка ОДГЭ-20, для более точных – ОДГЭ-5. Головка ОДГЭ-2 применяется для измерительных работ в лабораториях. Приборы рассчитаны на эксплуатацию в закрытых помещениях при температуре окружающего воздуха (20±3) °С, скорости изменения температуры в рабочем пространстве не более 0,5 °С в течение одного часа и 2 °С в течение 12 часов, относительной влажности не более 80%
| Параметры | ОДГЭ-5 |
| Пределы измерения углов | 0 - 360° |
| Углы установки оси шпинделя относительно основания | 0-90° |
| Диаметр изделия, измеряемого в центрах. мм | 300 |
| Цена деления отсчетной шкалы: | |
| ОДГЭ-5 | 5" |
| Длина изделия, измеряемого в центрах, мм, не более : | |
| при малой станине* | 600 |
| Габаритные размеры, мм, не более: | |
| головки | 280х395х250 |
| задней бабки | 270х85х195 |
| станины малой* | 1320х385х230 |
| Масса, кг, не более: | |
| головки | 60 |
| задней бабки | 15 |
| станины малой* | 160 |
| осветителя | 10 |
* станина малая в комплект не входит

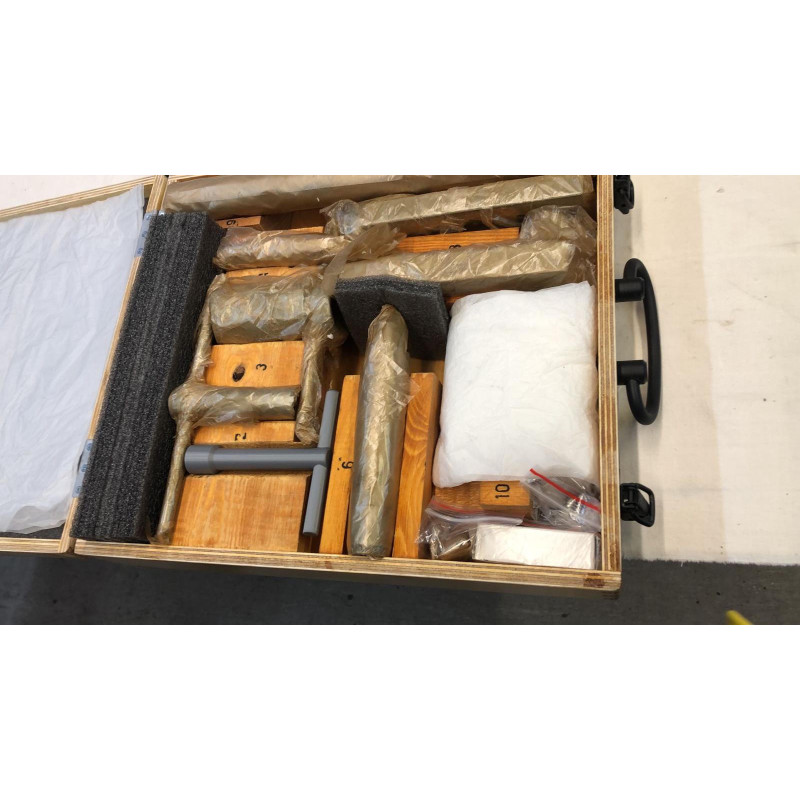

| Комплектация ЗИП:
| |
| Ключи | 3 шт. |
| Центра | 2шт. |
| Контрольный вал | 1шт. |
| Блок осветителя | 1 шт. |
| Осветитель | 1 шт. |

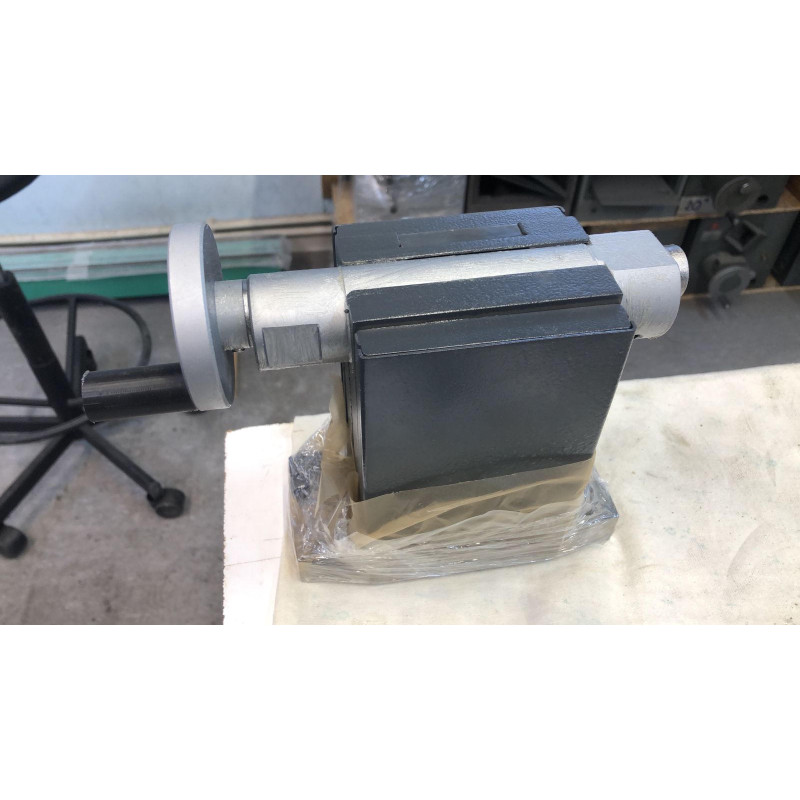

| задняя бабка | 1шт. |
| Паспорт | 1 шт. |
| Свидетельство о поверке | 1 шт. |
| Протокол поверки | 1шт. |
РЭ ОДГЭ-2,-5,-20 717,7 кб
