Меры микротвердости металлов для микротвердомеров
Меры микротвердости металлов - это образцы с установленным значением твердости, которые применяются для проверки точности показаний и калибровки микротвердомеров. Они позволяют сравнить результат измерения прибора с известным значением меры и оценить правильность работы измерительной системы.
Меры подбирают по методу испытания, шкале твердости, диапазону значений HV и используемой нагрузке. Для микротвердости по Виккерсу особенно важно, чтобы условия применения меры соответствовали режиму, в котором работает микротвердомер.
Для чего применяются меры микротвердости
Меры используются при периодическом контроле микротвердомеров, после настройки или обслуживания прибора, а также перед сериями ответственных измерений. Проверка по мере позволяет выявить отклонение результатов до начала испытаний рабочих образцов.
При методе Виккерса результат зависит не только от создаваемой нагрузки, но и от состояния индентора, измерительной системы, качества изображения отпечатка и правильности измерения его диагоналей. Поэтому контроль по мере позволяет оценивать работу прибора как измерительной системы в целом.
Как выбрать меру микротвердости Виккерса
| Параметр | Что учитывать при выборе |
|---|---|
| Метод измерения | Мера должна быть предназначена для метода Виккерса и соответствующей шкалы HV |
| Уровень микротвердости | Желательно выбирать значение, близкое к рабочему диапазону контролируемых материалов |
| Испытательная нагрузка | Мера должна иметь установленное значение для нагрузки, используемой при проверке микротвердомера |
| Размах значений | Характеризует однородность значений твердости на рабочей поверхности меры |
| Метрологический статус | Необходимо учитывать наличие калибровки, поверки и требования конкретной системы контроля |
Использование меры с подходящим уровнем твердости позволяет контролировать прибор непосредственно в рабочем диапазоне. Если микротвердомер применяется для материалов с существенно различающейся твердостью, для более полного контроля могут использоваться несколько мер с разными значениями HV.

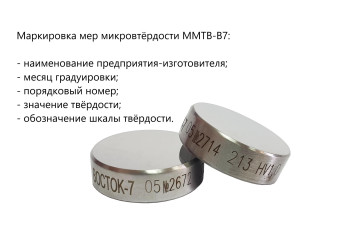

Меры микротвердости ММТВ-В7
В текущем ассортименте представлена мера микротвердости ММТВ-В7 производства ВОСТОК-7. Она предназначена для проверки точности показаний и калибровки микротвердомеров, работающих по методу Виккерса, в том числе приборов ПМТ-3 и ПМТ-3М.
ММТВ-В7 выпускается в исполнениях для различных значений микротвердости и нагрузок. Для заказа доступны диапазоны 200-300 HV, 375-525 HV и 750-850 HV. В зависимости от исполнения используются шкалы от HV0,01 до HV1.
| Диапазон микротвердости | Доступные шкалы Виккерса | Нагрузки |
|---|---|---|
| 200-300 HV | HV0,01 - HV1 | От 0,01 до 1 кгс |
| 375-525 HV | HV0,01 - HV1 | От 0,01 до 1 кгс |
| 750-850 HV | HV0,01 - HV1 | От 0,01 до 1 кгс |
Размер меры ММТВ-В7 составляет 25 x 5 мм. К конкретной мере прилагается сертификат о калибровке с указанием серийного номера, значения микротвердости, шкалы, размаха значений и даты калибровки.
Как использовать меру микротвердости
Для проверки микротвердомера меру устанавливают на предметный стол прибора и выполняют серию измерений при предусмотренной для нее нагрузке. Полученные значения сравнивают с установленным значением и допустимыми характеристиками меры.
Рабочую поверхность необходимо защищать от механических повреждений, коррозии и загрязнений. Не следует выполнять новые отпечатки слишком близко к существующим отпечаткам или краю меры. Порядок проверки, количество измерений и критерии оценки определяются используемой методикой и документацией на микротвердомер и меру.
СИ твердости металлов
Меры микротвердости применяются совместно с микротвердомерами и другим оборудованием для контроля твердости. Твердомеры, инденторы, меры твердости и другие средства представлены в родительском разделе СИ твердости металлов.
Частые вопросы о мерах микротвердости металлов
Мера имеет установленное значение микротвердости и используется для проверки точности показаний и калибровки микротвердомера. Результаты, полученные прибором на мере, сравнивают с установленным значением и допустимыми характеристиками конкретной меры.
Для рабочего контроля желательно использовать меру, значение которой находится в диапазоне твердости обычно измеряемых материалов. Если прибор используется в широком диапазоне, могут потребоваться несколько мер с различными значениями микротвердости.
Обозначение после HV связано с испытательной нагрузкой, при которой определяется значение твердости. Меру необходимо использовать при той нагрузке, для которой установлено ее значение. Например, значение HV0,1 нельзя автоматически использовать как эталон для проверки прибора в режиме HV1.
Одна мера позволяет проверить прибор в конкретном диапазоне твердости и при предусмотренных для нее условиях. Для контроля микротвердомера в широком рабочем диапазоне применяют несколько мер с разными значениями твердости и при необходимости с разными нагрузками.
Да. Производитель указывает применение ММТВ-В7 с микротвердомерами ПМТ-3 и ПМТ-3М, а также с микротвердомерами других производителей. Для ПМТ-3 необходимо подобрать меру по используемой нагрузке и требуемому диапазону микротвердости.
Нет. При выполнении измерений необходимо соблюдать требования к расстоянию между соседними отпечатками и от отпечатка до края меры. Новые отпечатки не должны располагаться в области, где предыдущие вдавливания могут влиять на результат следующего измерения.
Состав документов зависит от производителя и метрологического статуса меры. Для ММТВ-В7 производитель выдает сертификат о калибровке, в котором указываются серийный номер, значение микротвердости, обозначение шкалы, размах значений, дата калибровки и срок действия сертификата.
Метрологические требования зависят от конкретной меры, области ее применения и законодательства страны эксплуатации. Текущая ММТВ-В7 поставляется производителем с сертификатом о калибровке и не предназначена им для процедуры поверки. Для других мер статус необходимо проверять отдельно по их документации.
