Объект-микрометры для калибровки микроскопов

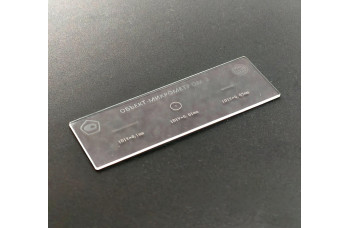

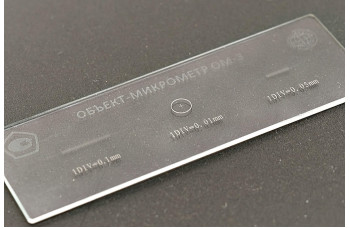

Объект-микрометр - это пластина с точно нанесенной измерительной шкалой, которая используется для настройки, калибровки и проверки измерительных систем микроскопов. Его помещают на предметный столик вместо исследуемого образца и сравнивают известный размер шкалы с изображением, получаемым через окуляр или цифровую камеру.
Объект-микрометры применяются для определения цены деления окулярных шкал и сеток, проверки увеличения и линейного поля зрения, а также для калибровки цифровых измерений в программном обеспечении микроскопа. После калибровки можно выполнять измерения размеров микрообъектов непосредственно по изображению.
Объект-микрометры для проходящего и отраженного света
При выборе необходимо учитывать способ освещения микроскопа. Для проходящего света используются объект-микрометры с соответствующим исполнением шкалы, например ОМ-1, ОМ-2 и ОМП. Для микроскопов, работающих в отраженном свете, применяется исполнение ОМО.
| Исполнение | Тип света | Особенности |
|---|---|---|
| ОМ-1 | Проходящий | Шкала длиной 1 мм с шагом 0,01 мм, применяется для калибровки и настройки измерительных систем |

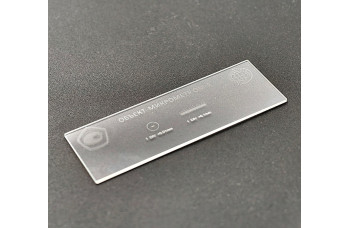

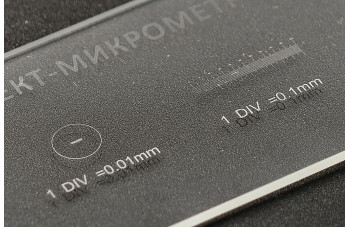

| ОМ-2 | Проходящий | Исполнения со шкалами 0,01 и 0,1 мм для различных диапазонов измерения |

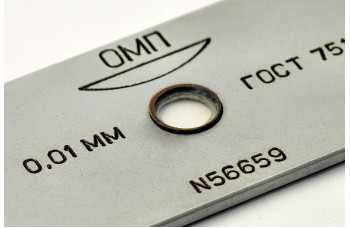

| ОМП | Проходящий | Применяется для настройки окулярных шкал и измерительных систем микроскопов проходящего света |

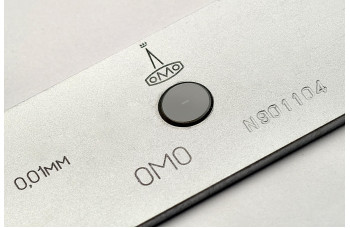

| ОМО | Отраженный | Используется с металлографическими, измерительными и другими микроскопами отраженного света |
Как используется объект-микрометр
Объект-микрометр устанавливают на предметный столик и получают резкое изображение его шкалы. Затем шкалу объект-микрометра совмещают с окулярной сеткой или измерительной шкалой программы. Поскольку фактический масштаб изображения зависит от используемого объектива и других элементов оптической системы, калибровку необходимо выполнять для конкретного увеличения.
При цифровой микроскопии принцип тот же: известное расстояние между штрихами объект-микрометра сопоставляют с расстоянием на изображении, после чего программное обеспечение сохраняет коэффициент пересчета. Это позволяет измерять линейные размеры объектов на фотографиях и в режиме реального времени.
Как выбрать объект-микрометр
Основные параметры при выборе - тип освещения, длина шкалы, цена деления, метрологические характеристики и необходимость поверки. Распространенное исполнение имеет шкалу длиной 1 мм и цену деления 0,01 мм, то есть 10 мкм.
Для метрологических работ необходимо также учитывать статус конкретной модели как средства измерений или рабочего эталона и наличие действующей поверки. Например, ОМ-1 ВОСТОК-7 выпускается как рабочий эталон 1-го разряда и имеет номинальную длину шкалы 1 мм с расстоянием между соседними делениями 0,01 мм.
В металлографии объект-микрометр используется при настройке измерений на металлографических и отсчетных микроскопах. После калибровки измерительной системы можно определять линейные размеры элементов структуры и других объектов в поле зрения микроскопа.
Оптические средства измерений
Объект-микрометры применяются совместно с измерительными и металлографическими микроскопами. Микроскопы, блескомеры, колориметры и другие приборы представлены в родительском разделе Оптические средства измерений.
Частые вопросы об объект-микрометрах
Объект-микрометр используется как эталон известной длины при настройке и калибровке микроскопа. С его помощью определяют цену деления окулярной шкалы, проверяют масштаб изображения и настраивают цифровые измерения в программном обеспечении.
Объект-микрометр устанавливается на предметный столик и имеет шкалу с известными реальными размерами. Окуляр-микрометр представляет собой шкалу в окуляре. Цена деления окулярной шкалы зависит от увеличения оптической системы, поэтому перед измерениями ее определяют с помощью объект-микрометра.
ОМО предназначен для работы в отраженном свете, а ОМП - в проходящем. Различается исполнение шкаловой поверхности, поэтому тип объект-микрометра необходимо выбирать с учетом оптической схемы используемого микроскопа.
Да. Масштаб изображения и цена деления измерительной шкалы зависят от используемого объектива и общего увеличения системы. Поэтому для точных измерений калибровку выполняют отдельно для каждого рабочего увеличения или комбинации оптических элементов.
Да. Изображение шкалы объект-микрометра выводят через камеру на компьютер, после чего в программе известному расстоянию между штрихами задают соответствующий реальный размер. Полученный коэффициент используется для последующих измерений объектов на цифровом изображении.
Металлографические микроскопы обычно исследуют непрозрачные материалы в отраженном свете, поэтому для такой оптической схемы применяется объект-микрометр соответствующего типа, например ОМО. При выборе необходимо также учитывать требования производителя микроскопа и используемой методики измерения.
Это зависит от назначения и метрологических требований предприятия. Если объект-микрометр используется как средство измерений или рабочий эталон при метрологически значимых измерениях, необходимо учитывать его статус, требования к поверке и срок действия результатов поверки. В каталоге встречаются исполнения как с поверкой, так и без нее.
Шкалу необходимо защищать от царапин, пыли и загрязнений. После работы объект-микрометр очищают мягкой безворсовой тканью в соответствии с инструкцией изготовителя и убирают в защитный футляр. Если на пластину попало иммерсионное масло или другая жидкость, ее необходимо удалить до хранения.
