Инденторы и наконечники для твердомеров
Инденторы - рабочие наконечники твердомеров, которые вдавливаются в поверхность исследуемого материала под установленной нагрузкой. Форма и материал индентора зависят от метода измерения твердости. Для методов Роквелла, Бринелля, Виккерса и измерения микротвердости применяются разные типы алмазных и шариковых наконечников.
В категории представлены инденторы для стационарных твердомеров, сменные наконечники в оправках и отдельные шарики. При подборе необходимо учитывать метод измерения, используемую шкалу, конструкцию твердомера и требования методики испытания.
Какие инденторы представлены в категории
| Метод | Тип индентора | Исполнения в каталоге | Применение |
|---|---|---|---|
| Роквелл и Супер-Роквелл | Алмазный НК 1 | 0,2; 0,4; 0,6; 0,8 ct | Измерение твердости с алмазным коническим наконечником |
| Роквелл и Супер-Роквелл | Шариковый наконечник | D 1,588; 3,175; 6,35; 12,7 мм | Шкалы и методики, предусматривающие использование шарикового индентора |
| Бринелль | Шариковый индентор в оправке | D 1; 2; 2,5; 5; 10 мм | Получение отпечатка при испытании твердости по Бринеллю |
| Бринелль | Сменный твердосплавный шарик | D 1; 2; 2,5; 5; 10 мм | Замена рабочего шарика в совместимой оправке |
| Виккерс | Алмазный НП 1 | 0,3 и 0,4 карата | Измерение твердости по Виккерсу |
| Микротвердость | Алмазный НПМ и тонкий индентор | Для ПМТ-3, ПМТ-3М, ПМТ-5 и совместимых приборов | Измерение микротвердости по Виккерсу |
Алмазные наконечники для Роквелла и Виккерса

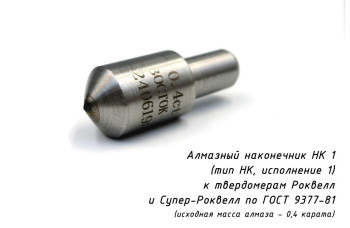

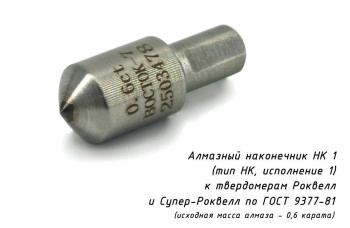

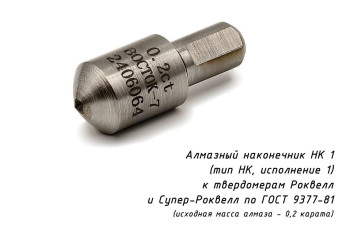

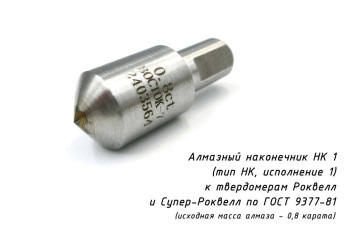

Для метода Роквелла используется алмазный конический наконечник типа НК. Для стандартного метода Роквелла рабочая часть имеет угол при вершине 120 градусов и сферическое закругление вершины. В каталоге представлены наконечники НК 1 с различной исходной массой алмаза.

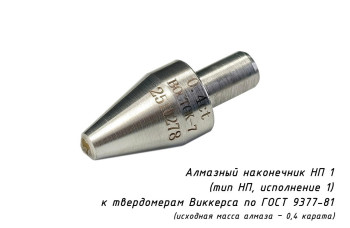

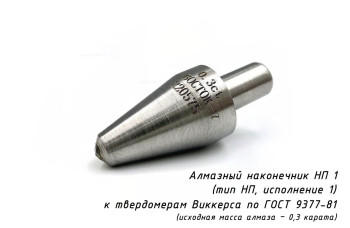

Для метода Виккерса применяются наконечники типа НП с рабочей частью в форме четырехгранной алмазной пирамиды с углом между противоположными гранями 136 градусов. Для измерения микротвердости представлены наконечники НПМ и исполнения для микротвердомеров ПМТ.
Шариковые инденторы для Бринелля

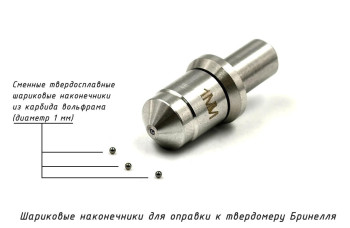

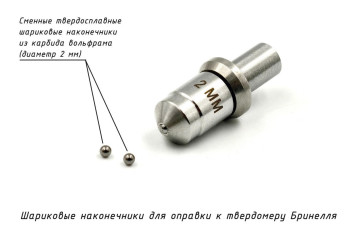

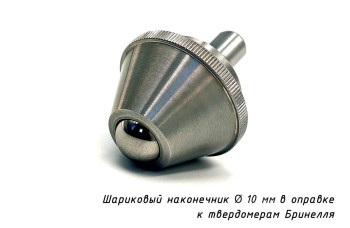

При испытании по Бринеллю размер шарика выбирают совместно с испытательной нагрузкой и с учетом свойств образца. В категории представлены инденторы в оправке и отдельные твердосплавные шарики диаметром 1; 2; 2,5; 5 и 10 мм.
Диаметр шарика нельзя выбирать только по размеру имеющегося наконечника. Он является частью методики испытания и влияет на размер получаемого отпечатка и используемую нагрузку.
Как выбрать наконечник для твердомера
Перед заказом необходимо определить модель твердомера, метод и шкалу измерения, требуемый тип индентора, его геометрию и размер. Даже внешне похожие наконечники могут отличаться конструкцией оправки и областью применения.
Если требуется замена изношенного индентора, безопаснее подбирать новый наконечник по документации твердомера или обозначению установленного индентора. Рабочая поверхность алмаза или шарика не должна иметь повреждений, способных изменить форму отпечатка и результат измерения.
СИ твердости металлов
Инденторы используются как рабочие элементы приборов для определения твердости металлов. Твердомеры Роквелла, Бринелля, Виккерса, микротвердомеры и другое оборудование представлены в родительском разделе СИ твердости металлов.
Частые вопросы об инденторах для твердомеров
Тип индентора зависит от используемой шкалы Роквелла. Для одних шкал применяется алмазный конический наконечник типа НК, для других - шариковый наконечник установленного диаметра. Поэтому наконечник необходимо выбирать по шкале измерения и руководству конкретного твердомера.
Алмазный индентор Роквелла типа НК имеет коническую рабочую часть с углом при вершине 120 градусов. Индентор Виккерса типа НП имеет рабочую часть в форме четырехгранной алмазной пирамиды с углом 136 градусов между противоположными гранями. Эти наконечники предназначены для разных методов и не являются взаимозаменяемыми.
Диаметр выбирают по методике испытания с учетом материала, предполагаемой твердости, толщины образца и испытательной нагрузки. Для метода Бринелля применяются шарики диаметром 1; 2; 2,5; 5 и 10 мм. Самостоятельно заменять предусмотренный методикой диаметр другим нельзя.
Индентор в оправке представляет собой готовый узел для установки в совместимый твердомер. Отдельный шарик является сменным рабочим элементом и используется только с подходящей оправкой. Перед заказом отдельного шарика необходимо проверить возможность его замены в конкретном наконечнике.
Совпадения метода измерения недостаточно. Необходимо проверить конструкцию и размеры оправки, способ крепления, тип индентора и совместимость с конкретной моделью твердомера. Подбор лучше выполнять по документации прибора или маркировке установленного наконечника.
Наконечник необходимо проверить при появлении нестабильных результатов, отклонений при контроле по мере твердости или подозрении на повреждение рабочей части. Сколы алмаза, износ, деформация или повреждение поверхности шарика могут изменять форму отпечатка и влиять на результат измерения.

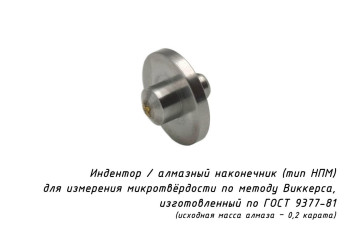

НПМ - алмазные наконечники для измерения микротвердости методом Виккерса. В каталоге представлены исполнения для микротвердомеров ПМТ-3, ПМТ-3М, ПМТ-5 и совместимых приборов. Рабочая часть выполнена в форме четырехгранной алмазной пирамиды.
Для точного подбора нужны модель твердомера, используемый метод и шкала твердости, тип установленного наконечника и его обозначение. Для шарикового индентора также нужен диаметр шарика. Эти данные позволяют проверить совместимость и исключить ошибку при заказе.
