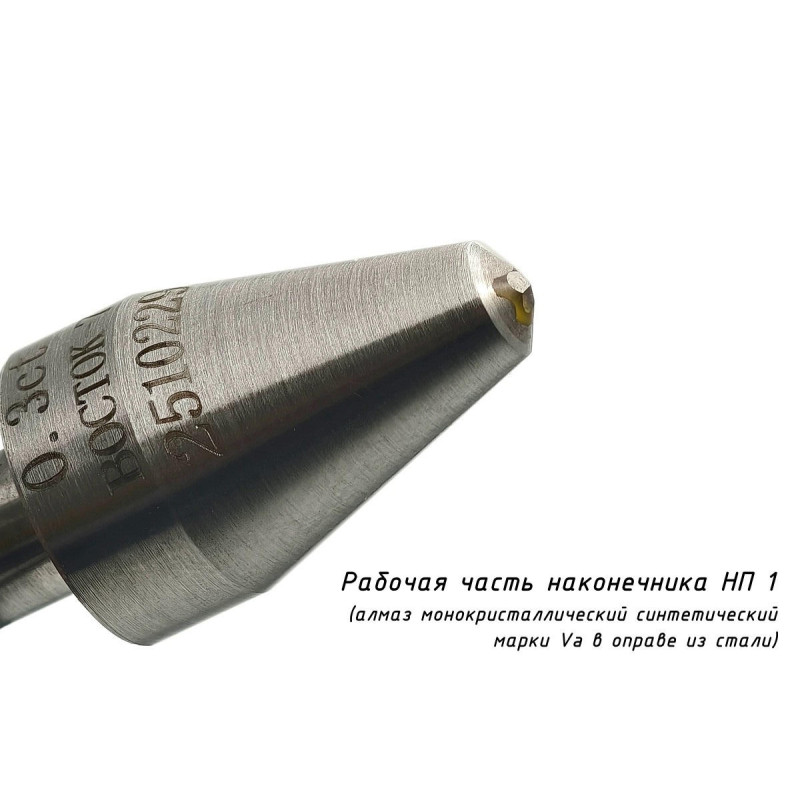

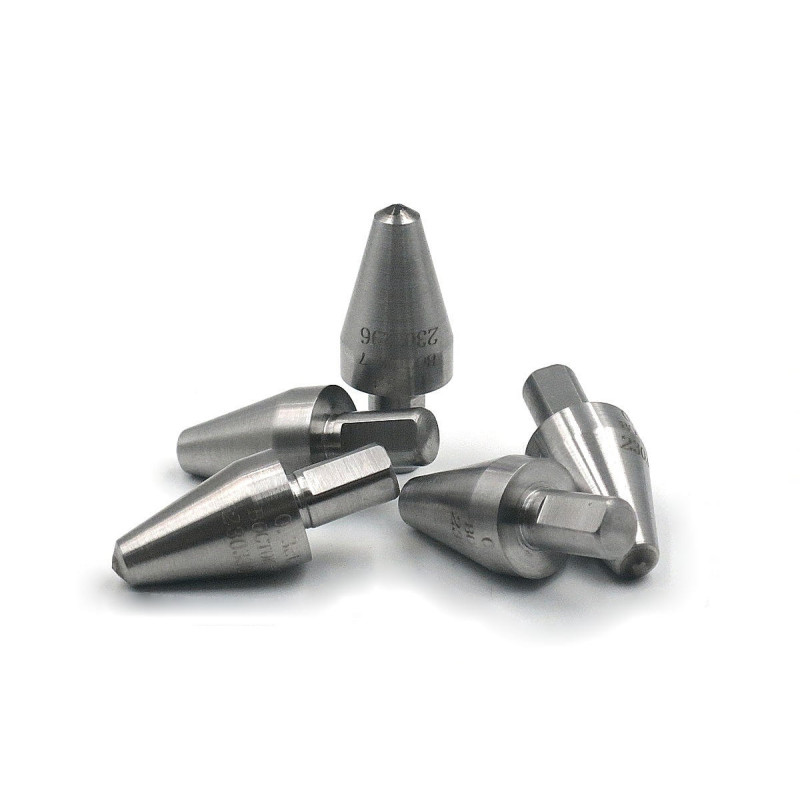

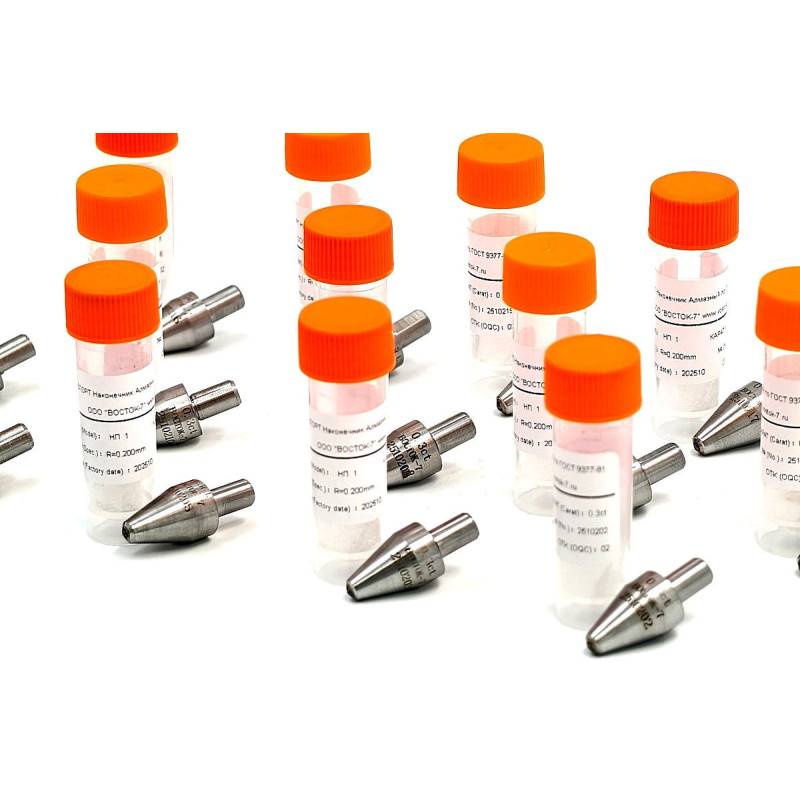

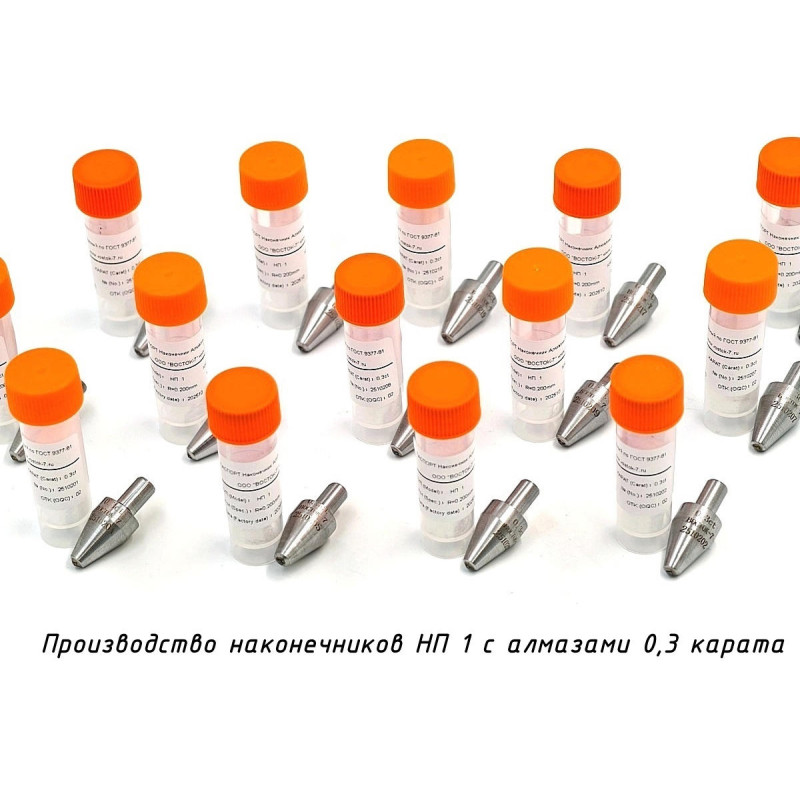

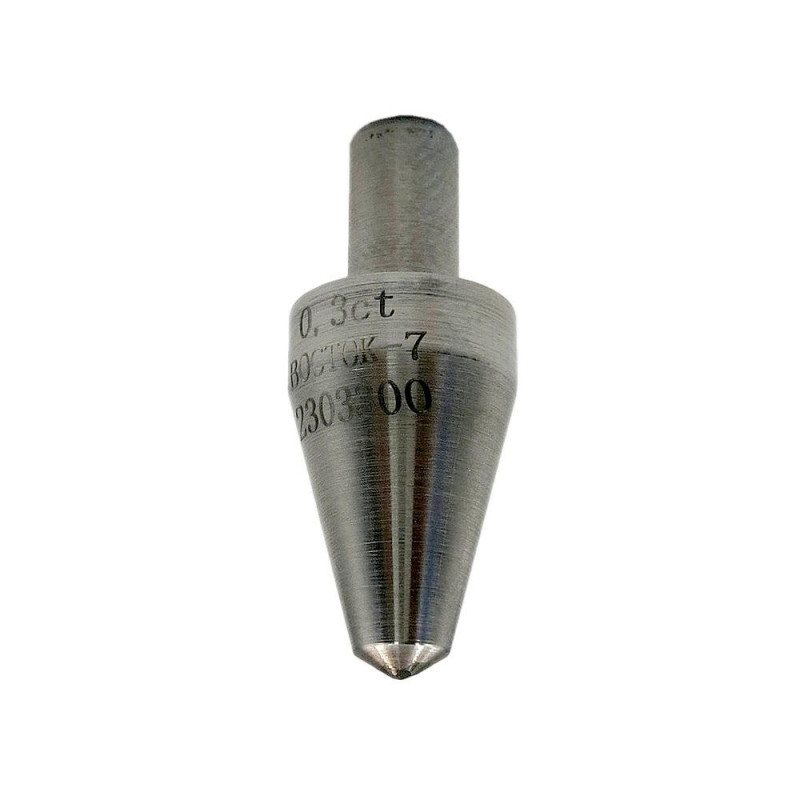

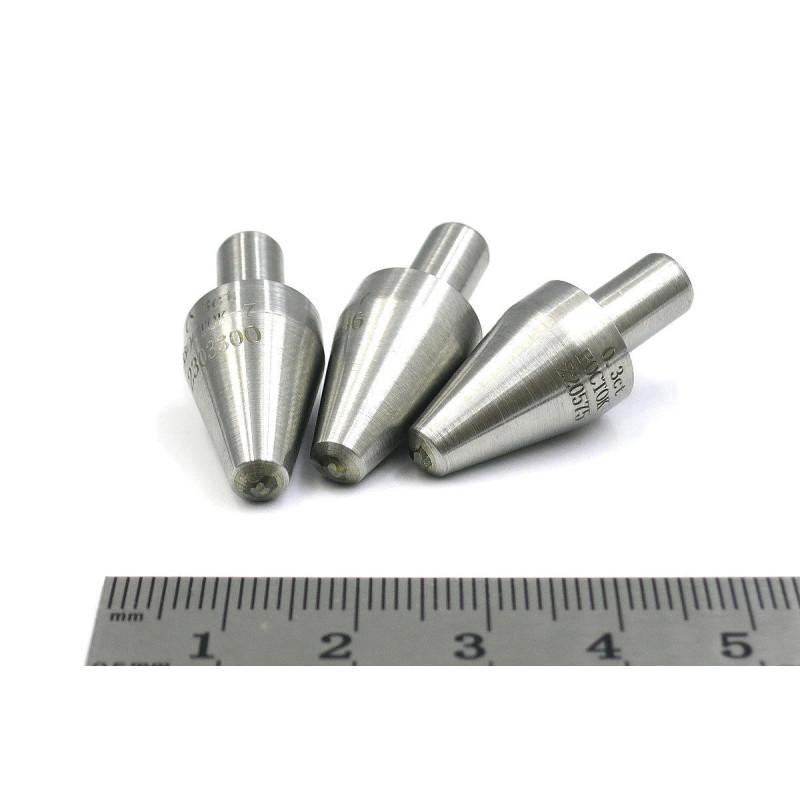

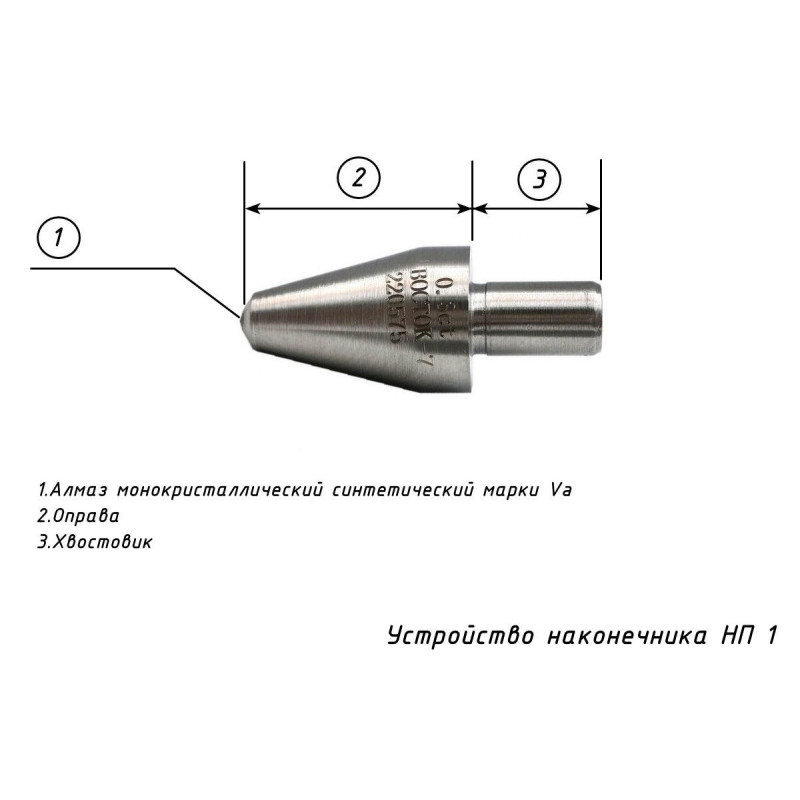

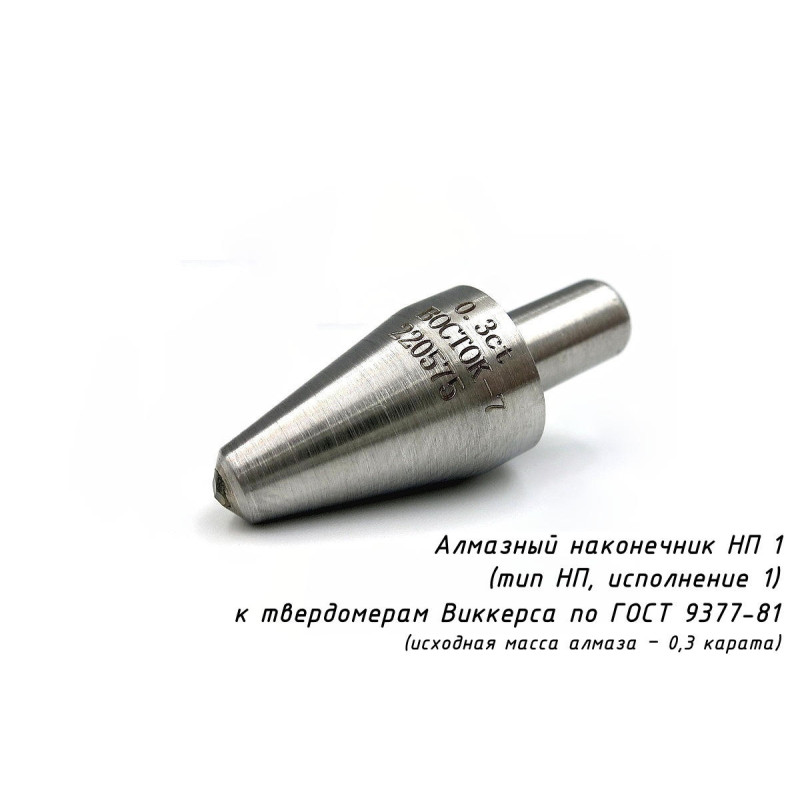

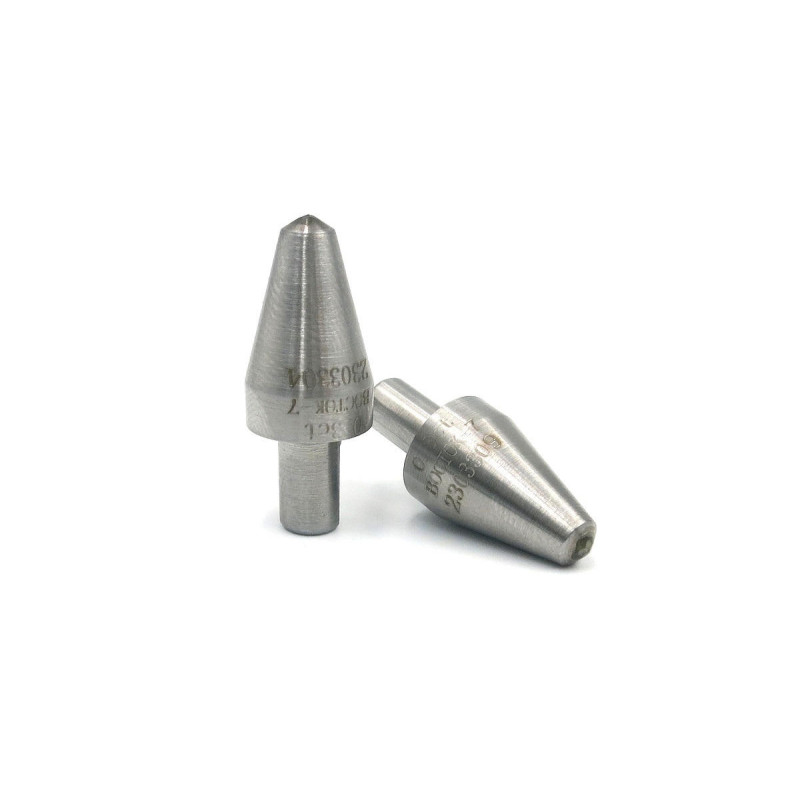

Индентор / наконечник алмазный тип НП 1 (0,3 карата) к твердомерам Виккерс по ГОСТ 9377-81

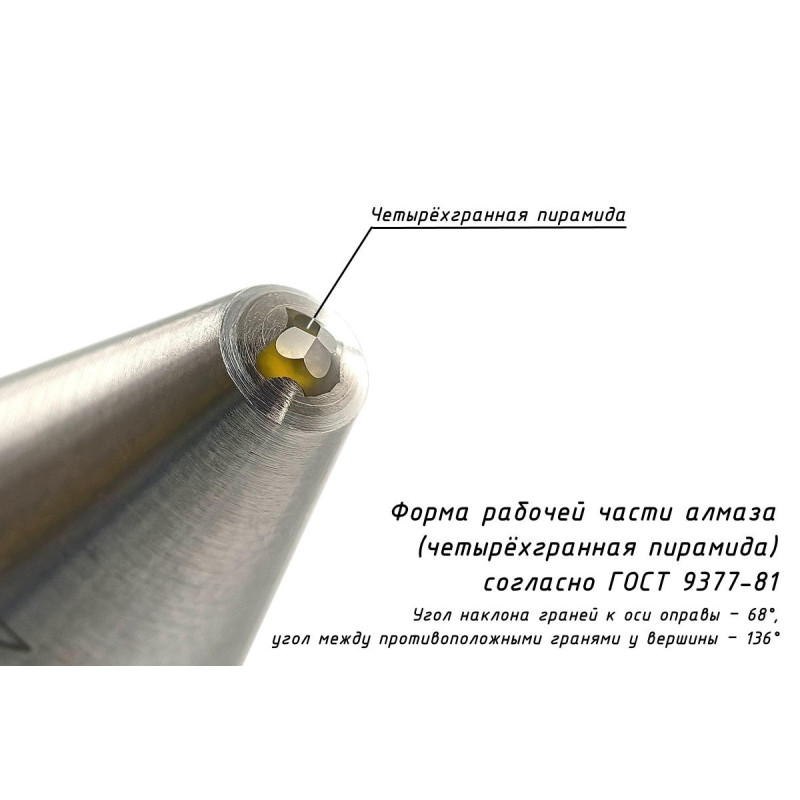

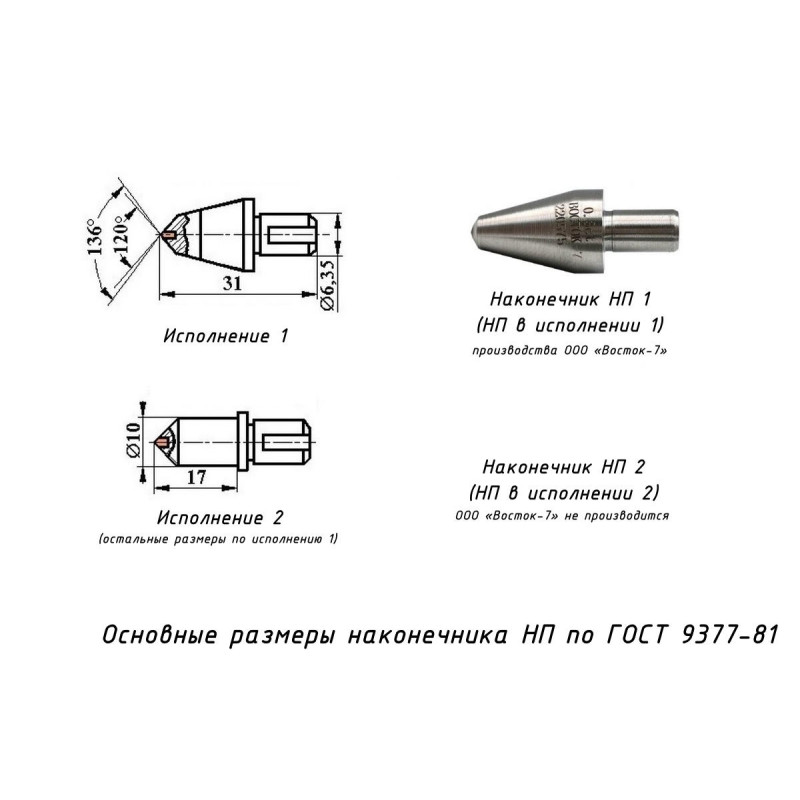

Параметры алмазного наконечника (индентора) для шкал твёрдости и микротвёрдости по Виккерсу

Твердомеры Виккерса, для которых подходит наконечник НП 1 (0,3 карата)

Наконечники алмазные тип НП 1 предназначены для приборов измерения твёрдости различных производителей, в т. ч. (но не исключительно):

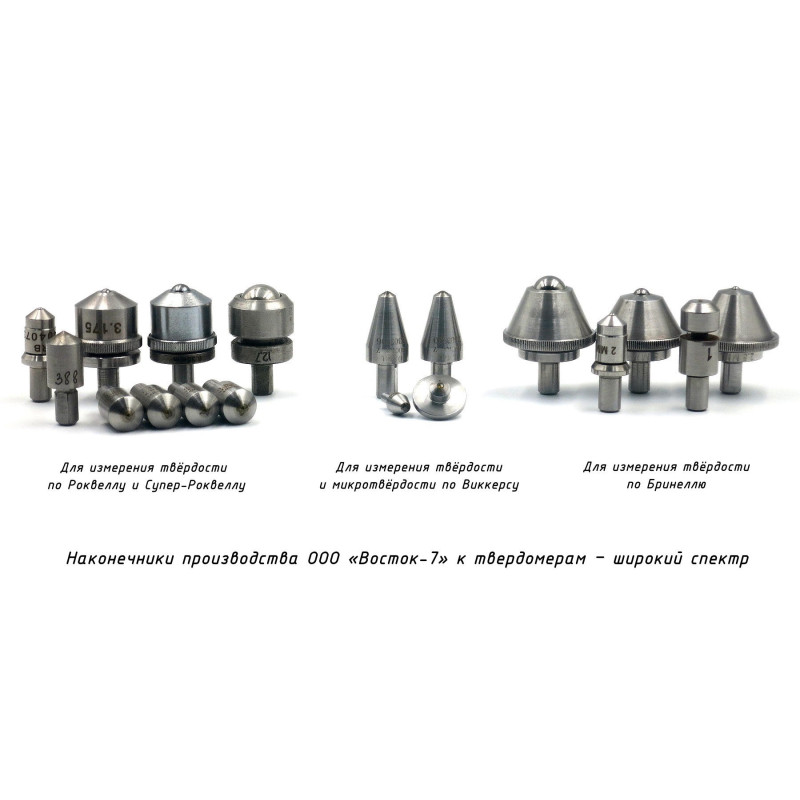

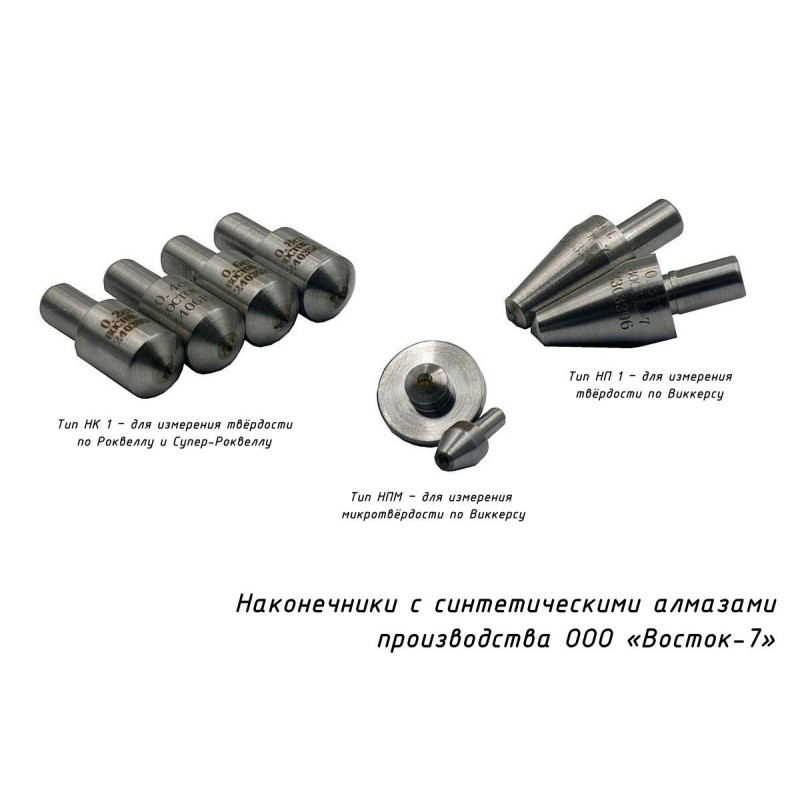

Линейка выпускаемых инденторов для измерения по методам Виккерса от "Восток-7"

Изображение	Исходная масса алмаза	Ссылка на наконечник

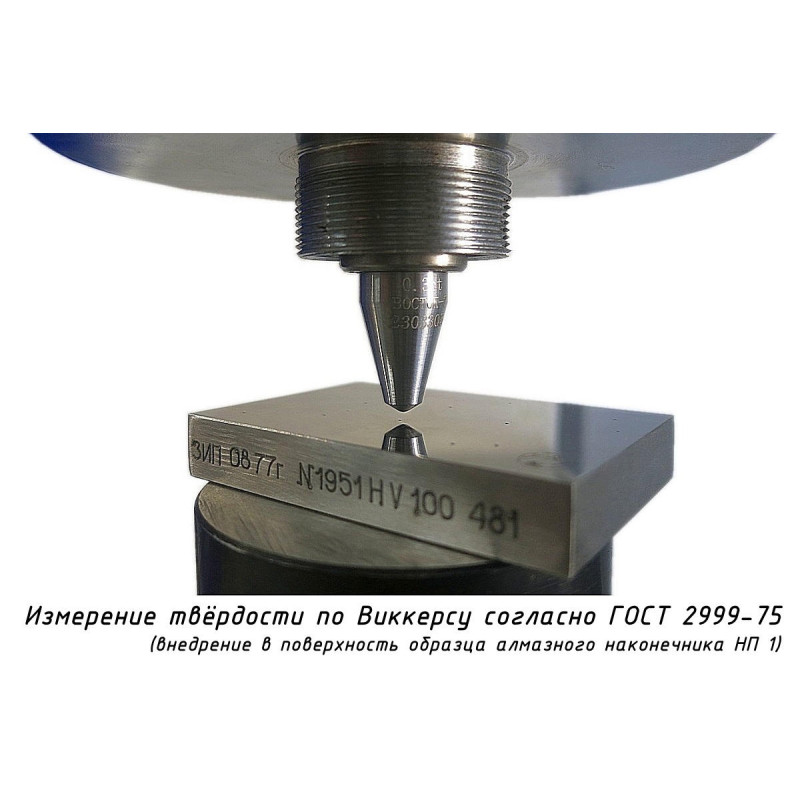

Метод измерения твёрдости по Виккерсу (ГОСТ 2999-75 и ГОСТ Р ИСО 6507-1-2007)

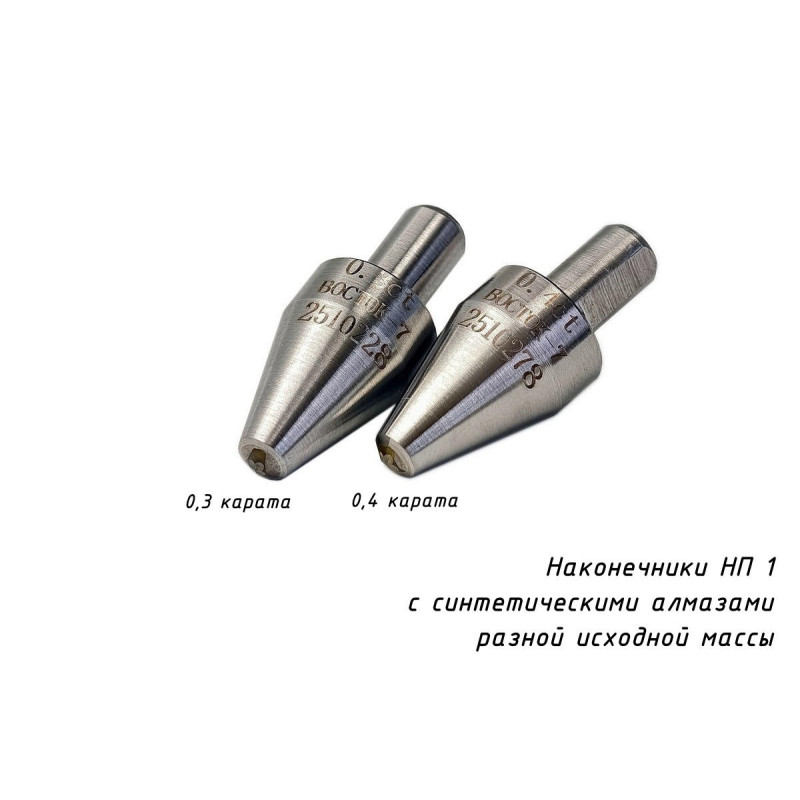

	0,3 карата	Наконечник алмазный НП 1 (0,3 карата)
	0,4 карата	Наконечник алмазный НП 1 (0,4 карата)
Метод измерения микротвёрдости по Виккерсу (ГОСТ 9450-76)
	0,2 карата	Наконечник алмазный НПМ
	0,2 карата	Наконечник алмазный тонкий для измерения микротвёрдости по методу Виккерса

Базовые моменты эксплуатации наконечника НП 1 (0,3 карата)

Размер алмаза должен выбираться, исходя из документации методики измерений. Также должны учитываться следующие рекомендации:
• Наконечник с исходным размером алмаза 0,3 карат не подлежит восстановлению с помощью перешлифовки по ГОСТ 8.748-2011. * Такой наконечник предпочтительнее использовать для измерения изделий с высокими значениями твёрдости, например при нагрузке HV100.
• Наконечники с исходным размером алмаза 0,4 карата и более можно восстанавливать с помощью перешлифовки по ГОСТ 8.748-2011 *.

• Состояние наконечника следует регулярно проверять на наличие дефектов и загрязнений. Для макродиапазона форму наконечников проверяют путём индентирования в эталонную меру твёрдости…
• В случае обнаружения дефектов наконечника его сертификат калибровки считается недействительным;
• Перешлифованные или каким-либо другим образом отремонтированные наконечники следует поверить заново."

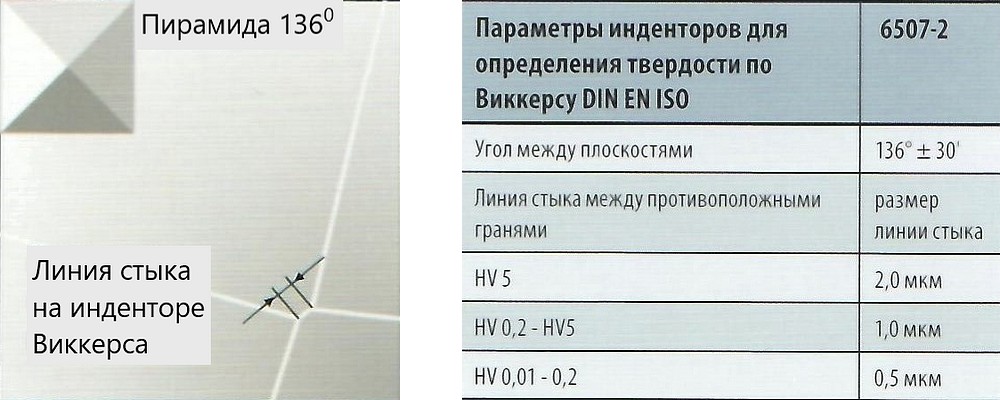

Наконечники тип НП и НПМ – в процессе шлифовки алмазных инденторов в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения. В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки. В соответствии с полученной длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.

Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов)

1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
2. Ослабить винт фиксации индентора к шпинделю;
3. Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;

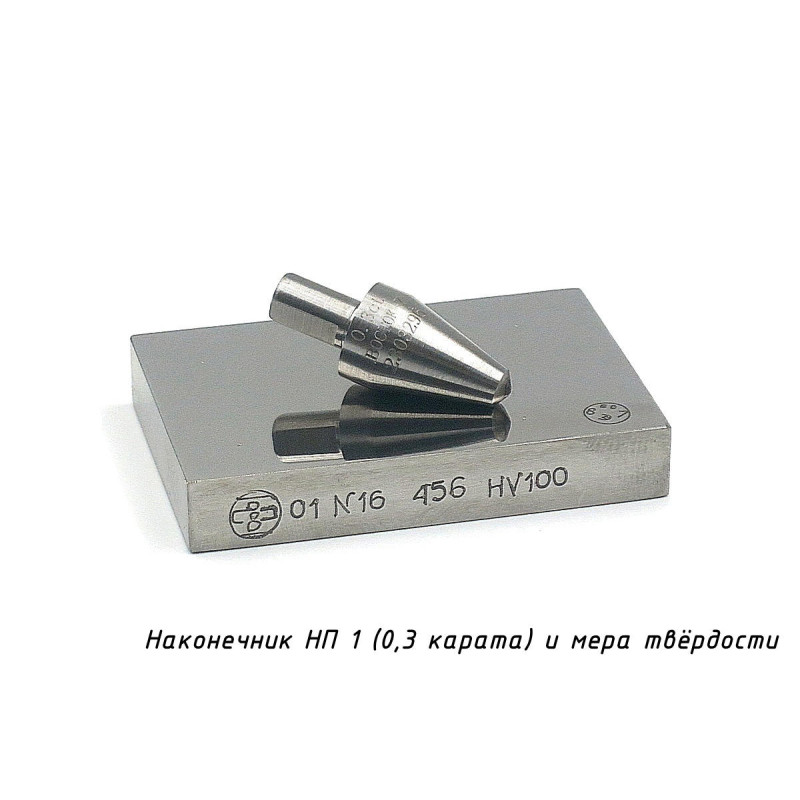

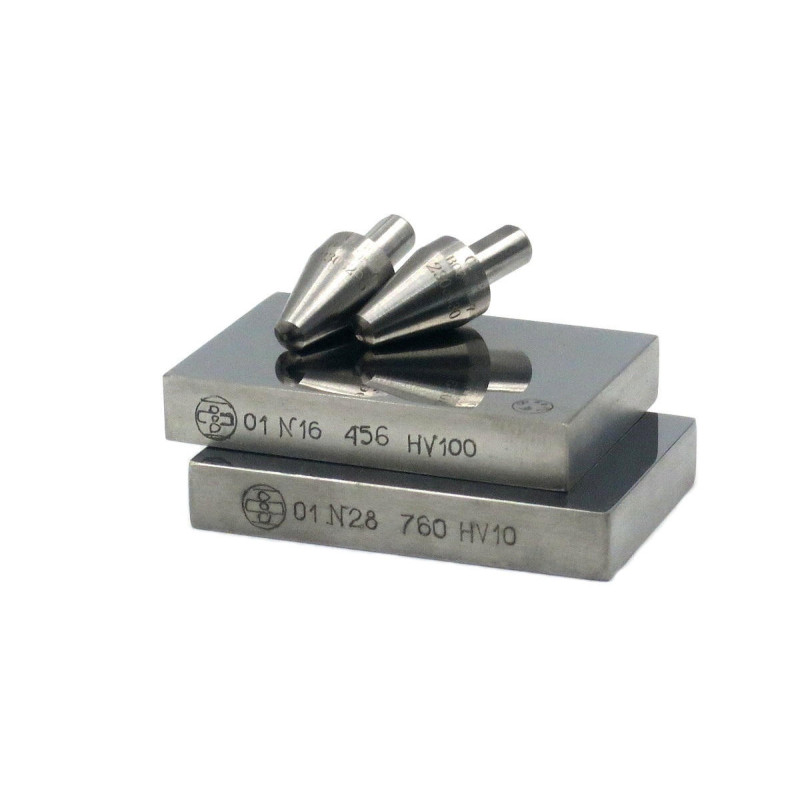

4. Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
5. Обжать индентор - для наконечника НП 1 с исходной массой 0,3 карата - троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
6. Закрутить винт фиксации индентора до упора.
7. Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.

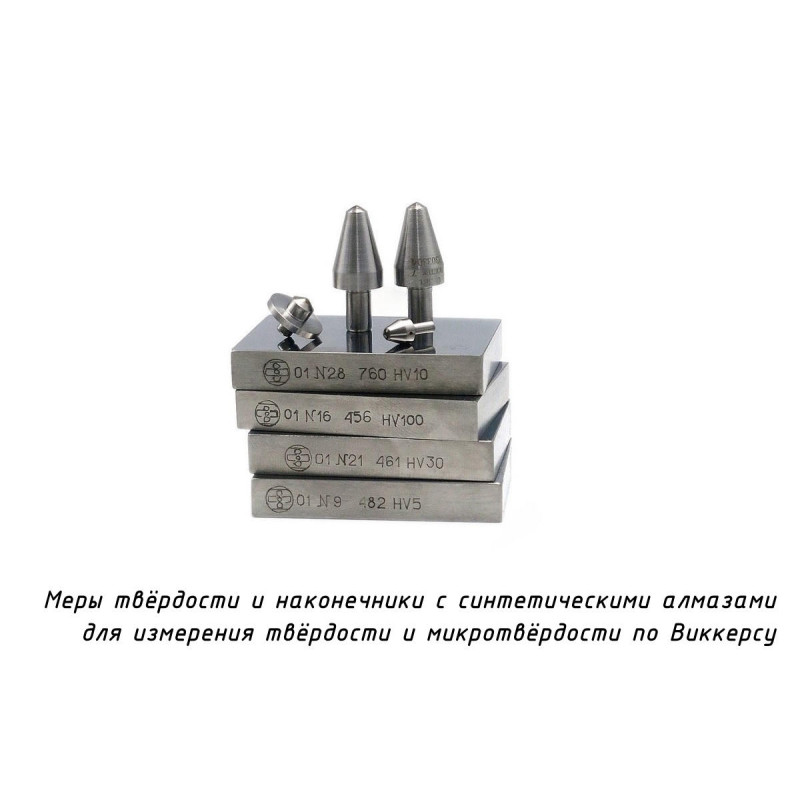

Дополнительное оборудование для проведения измерений твёрдости металлов и сплавов

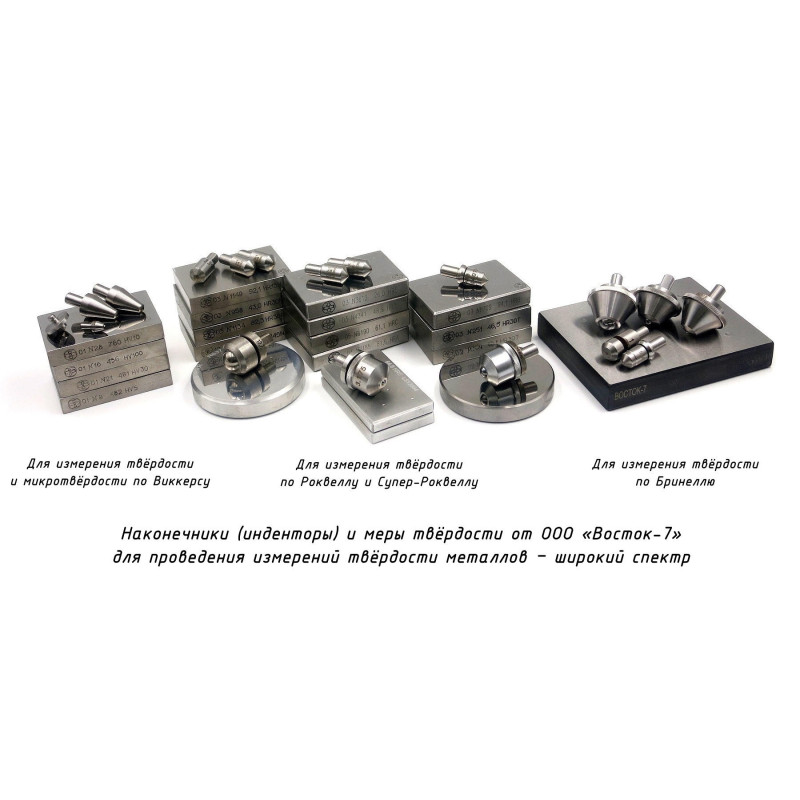

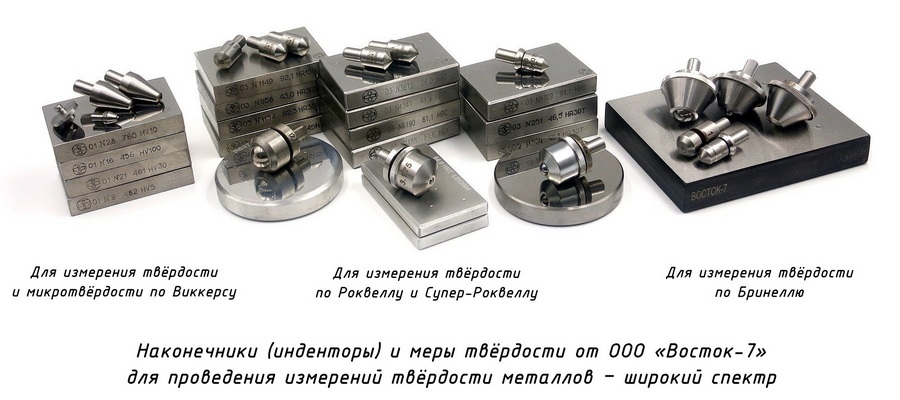

Наконечники (инденторы) и меры твердости для измерения твердости металлов по методам Роквелла, Бринелля, Виккерса - широкий выбор в продаже
