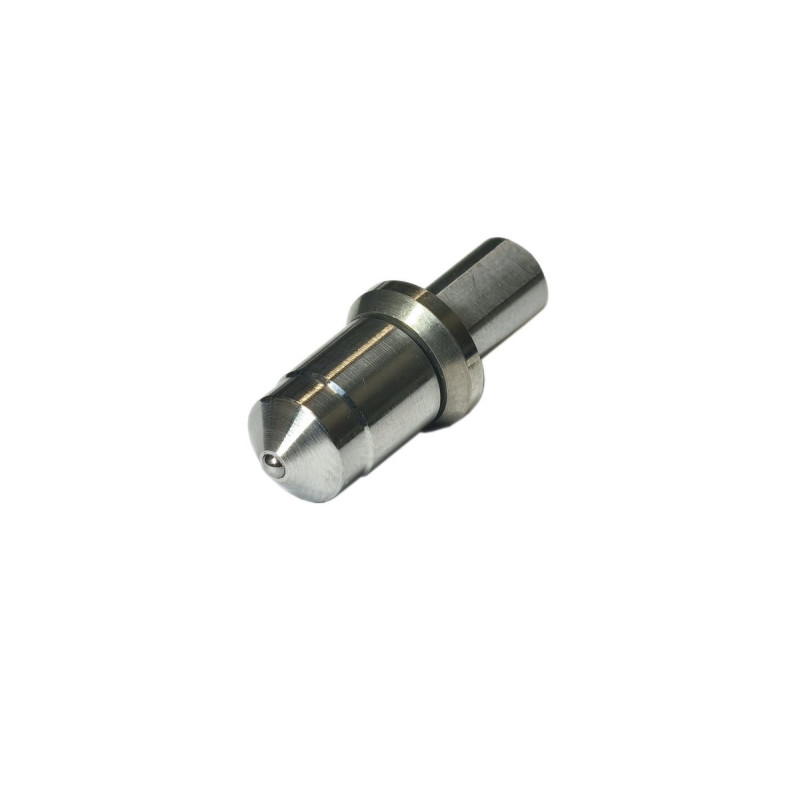

Индентор / наконечник шариковый (D 2 мм) к твердомеру Бринелль в оправке по ГОСТ 9012-59
- Производитель:
- Модель:002705
- Артикул:002705
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не подлежит внесению в реестр |
| Российская Федерация, ОАО «РЖД» | не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт | не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр | не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |

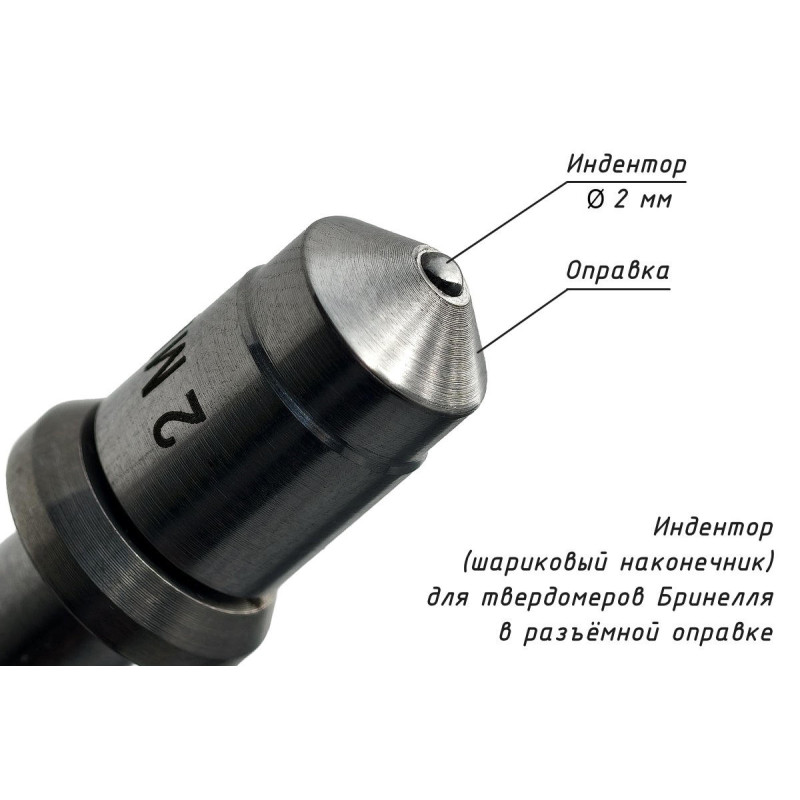

Основные сведения о шариковых наконечниках диаметром 2 мм для твердомеров Бринелля
Изготовитель: ООО «Восток-7» (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Наконечник шариковый диаметром 2 мм — к приборам для измерения твёрдости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59. Также шариковые наконечники используются для специализированного применения, описанного в дополнительных стандартах, в частности:
- в ОАО «РЖД» - для измерения твёрдости колодок тормозных чугунных для локомотивов согласно ГОСТ 30249-97 (п.6.3.) и ГОСТ 28186-89 (п.3.3.)
- для измерения твёрдости титана губчатого по ГОСТ 30311-96 (п.6.5.)
Внимание! В 2024 году принят ГОСТ Р 8.1038—2024 (ИСО 6506-1:2014) «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твердости по шкалам Бринелля. Часть 1. Метод измерений». ГОСТ утвержден и введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 25 апреля 2024 г. № 549-ст. (с изменением даты введения приказом от 24 июля 2024 г. № 961-ст). ГОСТ Р 8.1038—2024 модифицирован по отношению к международному стандарту ИСО 6506-1:2014 и подготовлен с целью уточнения метода измерения твердости по шкалам Бринелля, описанного в ГОСТ 9012-59. Дата введения в действие нового государственного стандарта - 30 сентября 2026 г.
Твердомеры Бринелля, для которых подходит шариковый наконечник (D = 2 мм) в разъёмной оправке
Наконечники шариковые подходят для приборов измерения твёрдости по Бринеллю различных производителей, в т. ч. (но не исключительно):
| Страна | Производитель приборов для измерения твёрдости |
| Россия | Москва, "Метолаб" |
| Иваново, "Точприбор", "ЗИП", "Импульс", "Тестсистемы" | |
| Нефтекамск, "Метротест" | |
| Санкт-Петербург, "Точприбор Северо-Запад" | |
| Китай | "TIME Group Inc" |
| США | "Wilson Hardness Group" |
| ФРГ | "Zwick / Roell" |
| Италия | "LTF S.p.A. / Galileo" |

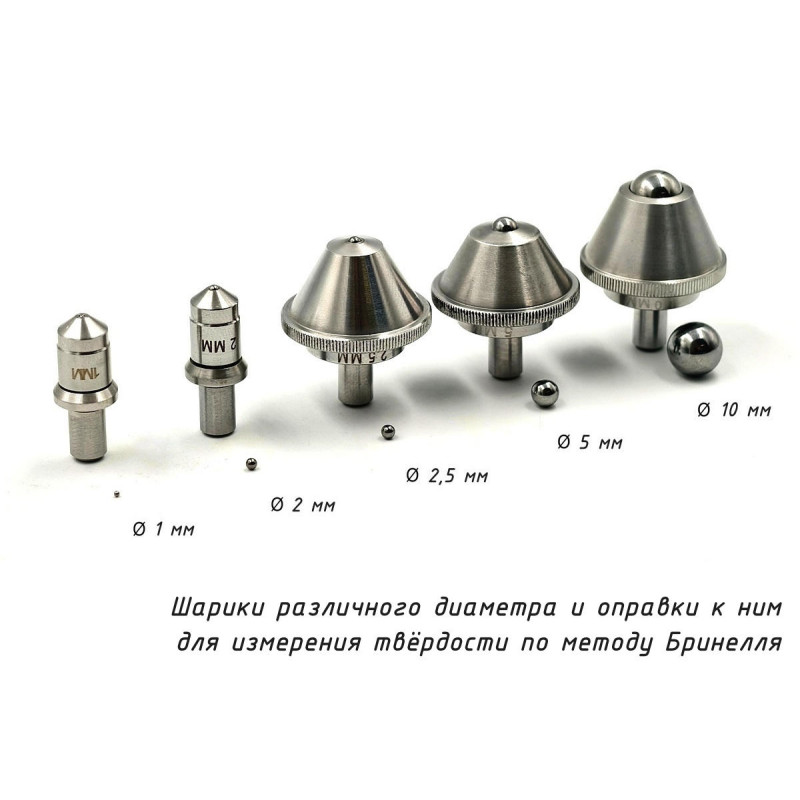

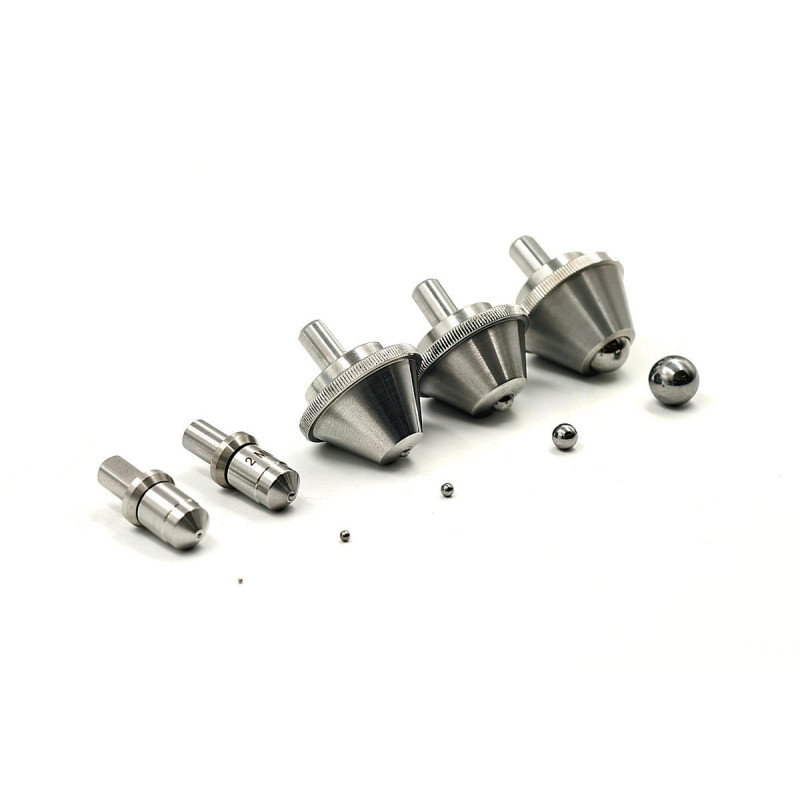

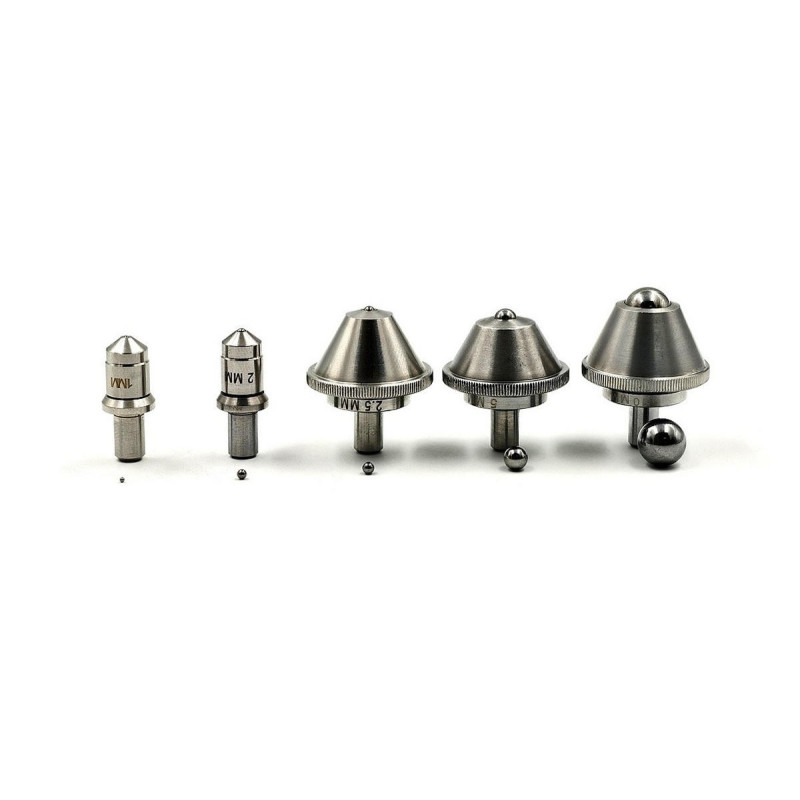

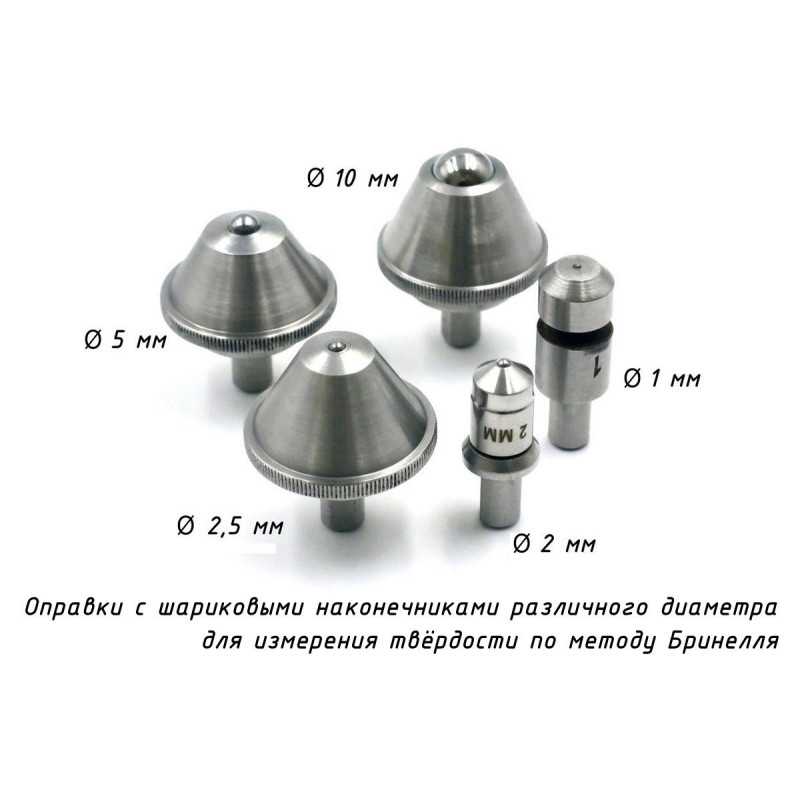

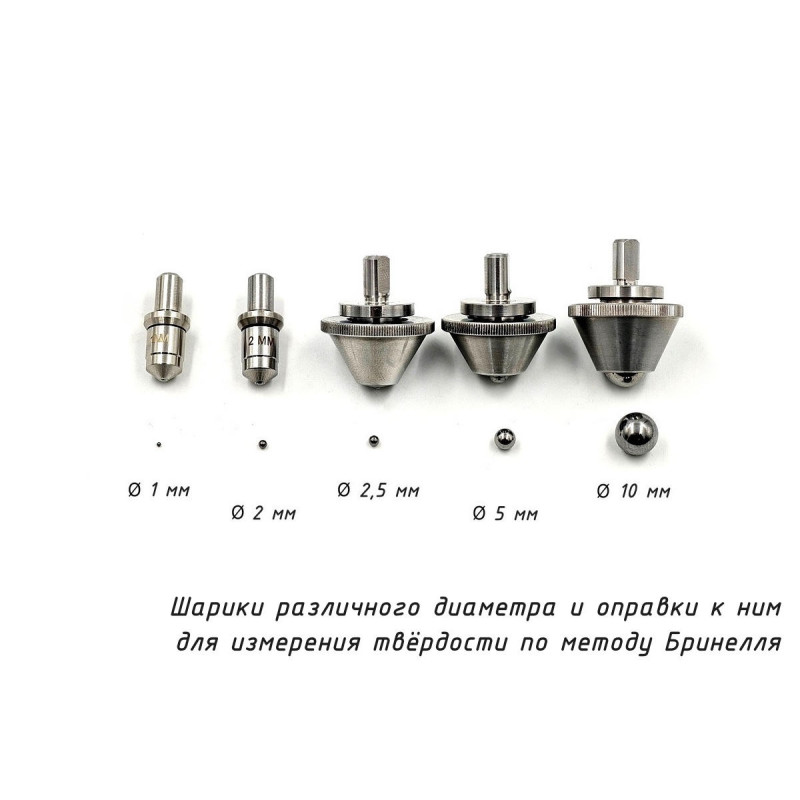

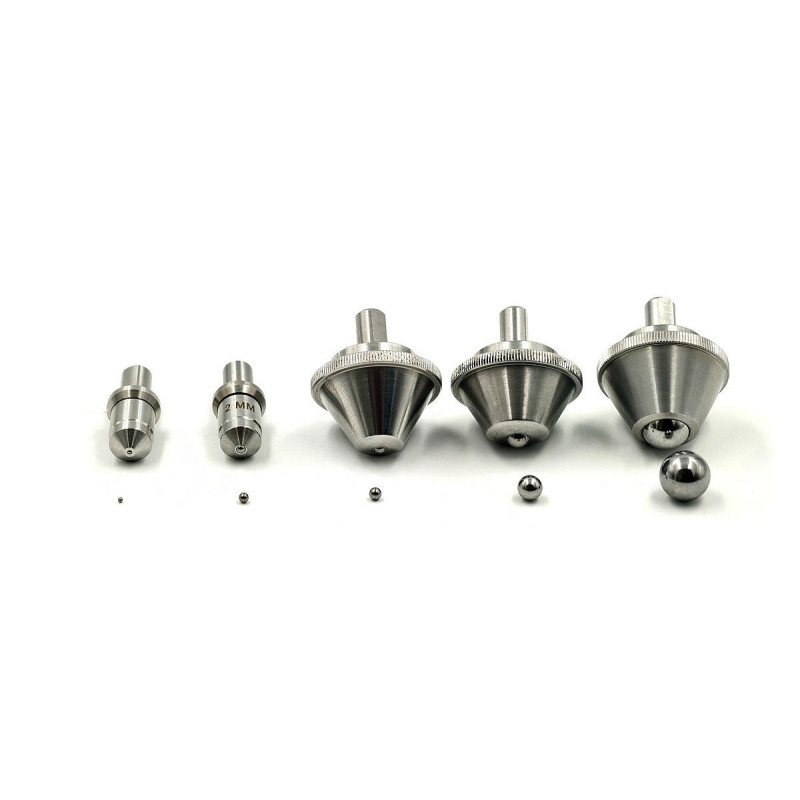

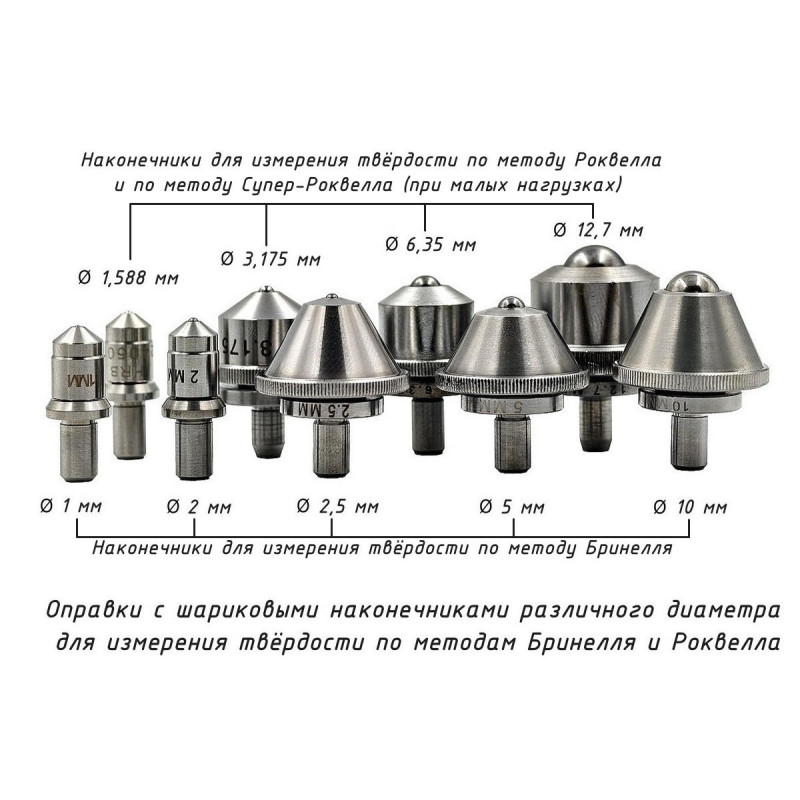

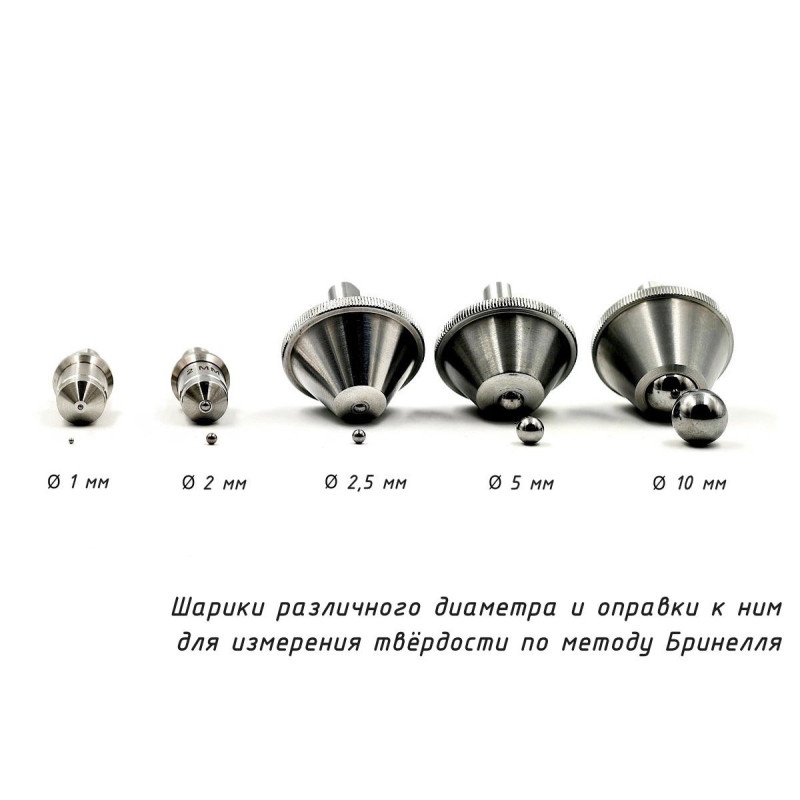

Линейка выпускаемых инденторов для твердомеров Бринелля от «Восток-7»
| Изображение | Диаметр наконечника | Ссылка на наконечник в оправке |
 | 10 мм | Шариковый наконечник (D = 10 мм) в оправке |
 | 5 мм | Шариковый наконечник (D = 5 мм) в оправке |
 | 2,5 мм | Шариковый наконечник (D = 2,5 мм) в оправке |
 | 2 мм | Шариковый наконечник (D = 2 мм) в оправке |
 | 1 мм | Шариковый наконечник (D = 1 мм) в оправке |
Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов)
- Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
- Ослабить винт фиксации индентора к шпинделю;
- Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;

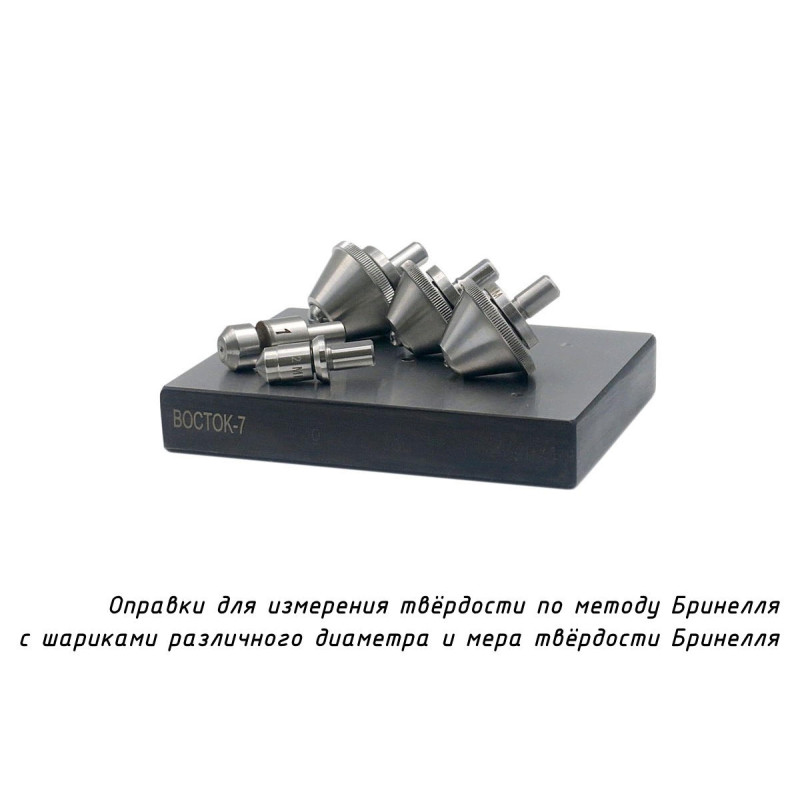

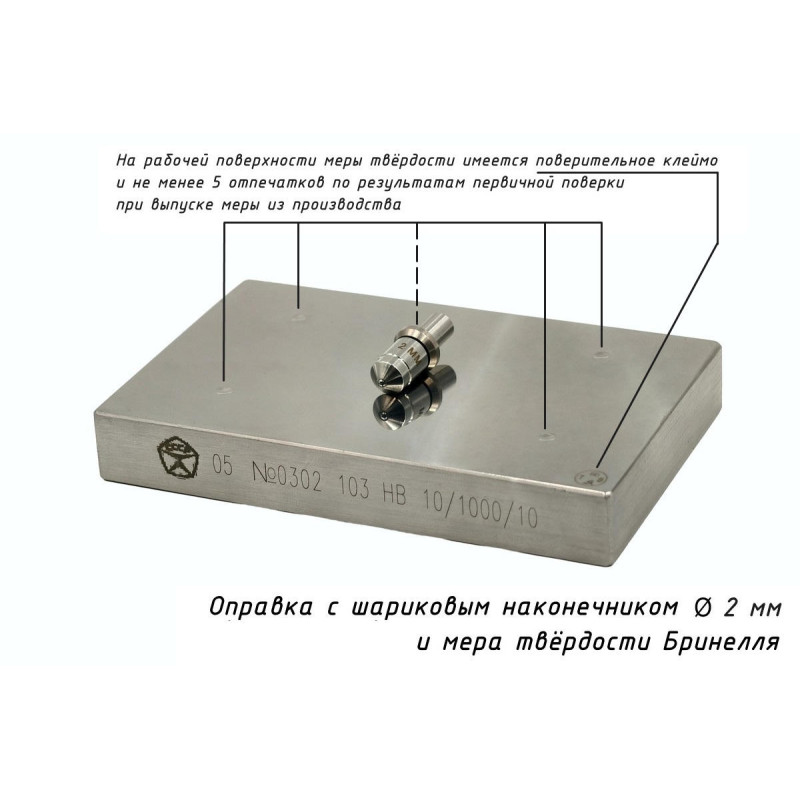

- Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
- Обжать индентор - для шарикового наконечника диаметром 2 мм - единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости;
- Закрутить винт фиксации индентора до упора.
- Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.
Дополнительное оборудование для проведения измерений твёрдости металлов и сплавов
| Этап | Процесс | Ссылки на оборудование |
| Подготовка образцов для проведения измерений твёрдости | Отрезание образцов | Ручные и автоматические отрезные станки |
| Запрессовка образцов | Лабораторные прессы | |
| Шлифовка поверхности образцов | Станки шлифовально-полировальные (ручные и автоматические) | |
| Предварительные измерения условий | Измерения температуры и влажности | Термогигрометры стационарные Дата-логгеры |
| Измерения шероховатости поверхности образца | Профилометры (измерители шероховатости) | |
| Измерения толщины образцов | Толщиномеры | |
| Проведение измерений твёрдости образцов из металлов и сплавов | Проведение измерений твёрдости образцов | Твердомеры металлов |
| Проведение измерений твёрдости эталонов | Меры твёрдости металлов | |
| Смена наконечников в твердомерах | Наконечники для твердомеров |

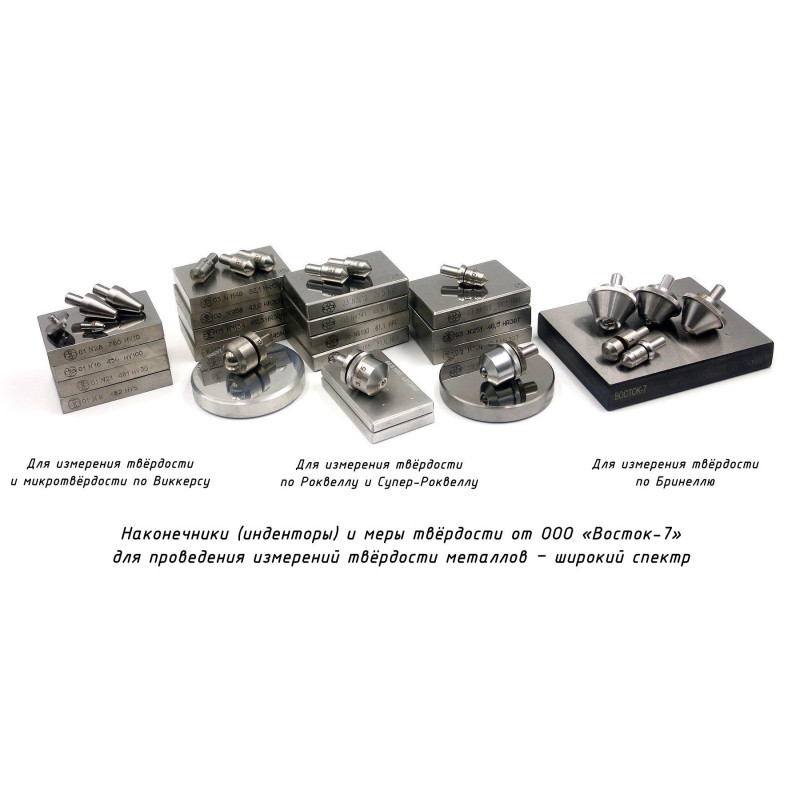

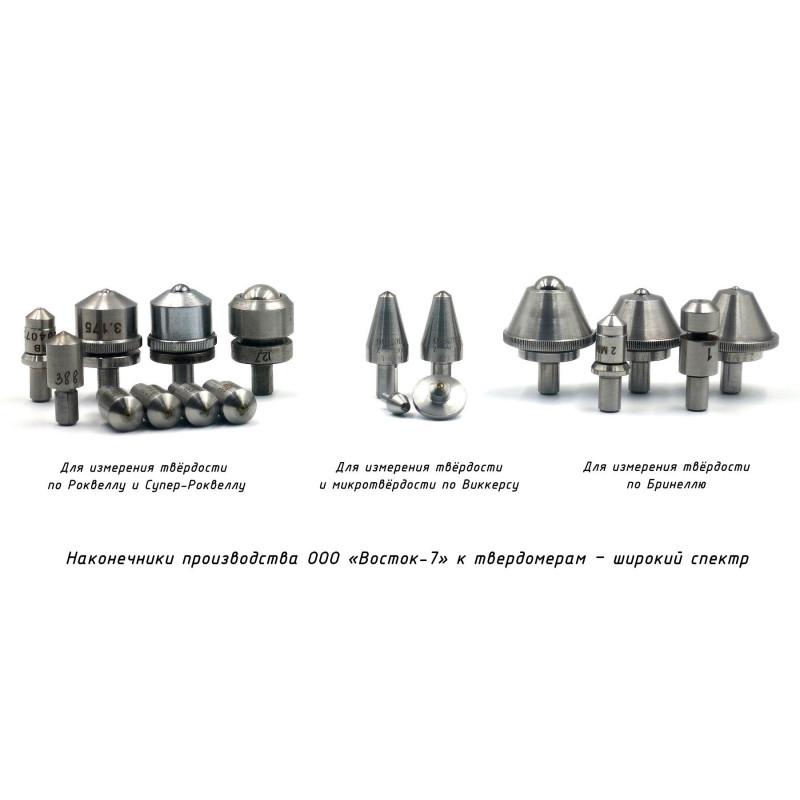

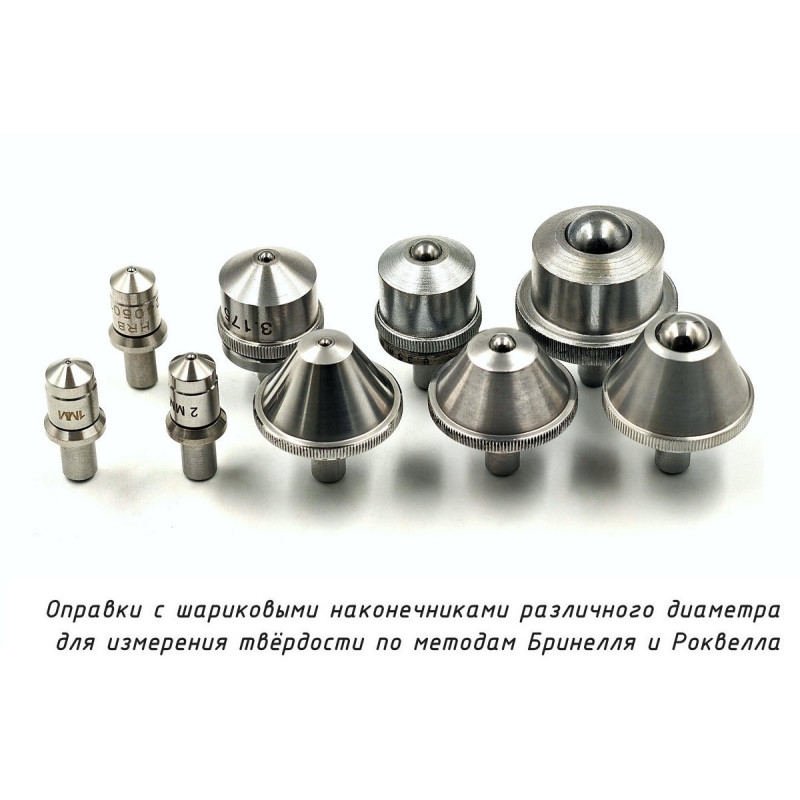

Наконечники (инденторы) и меры твердости для измерения твердости металлов по методам Роквелла, Бринелля, Виккерса - широкий выбор в продаже

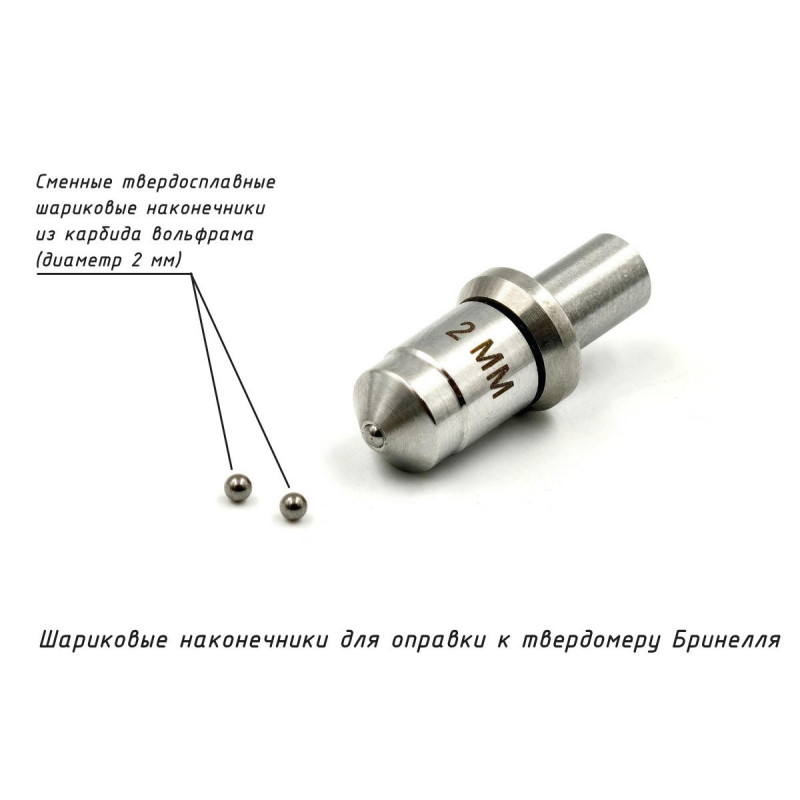

Технические характеристики шариковых наконечников (D = 2 мм) с оправкой для измерения твердости по методу Бринелля
| Индентор (шариковый наконечник) | |
| Материал рабочей части: | Твёрдый сплав |
| Сталь * | |
| Форма наконечника: | Сферическая (шар) |
| Диаметр наконечника: | 2 миллиметра (соответственно ГОСТ 3722-2014 - степень точности G 20, среднее отклонение от номинального диаметра ±1 мкм) |
| Оправка | |
| Материал оправки: | Сплавы с механическими свойствами, позволяющими приложить необходимые нагрузки по ГОСТ 9012-59 |

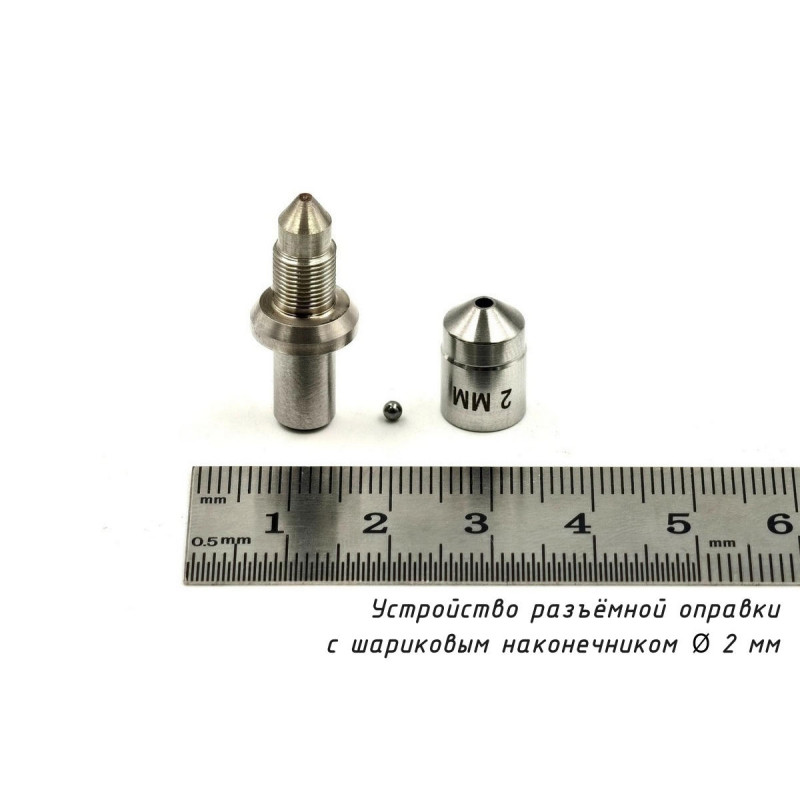

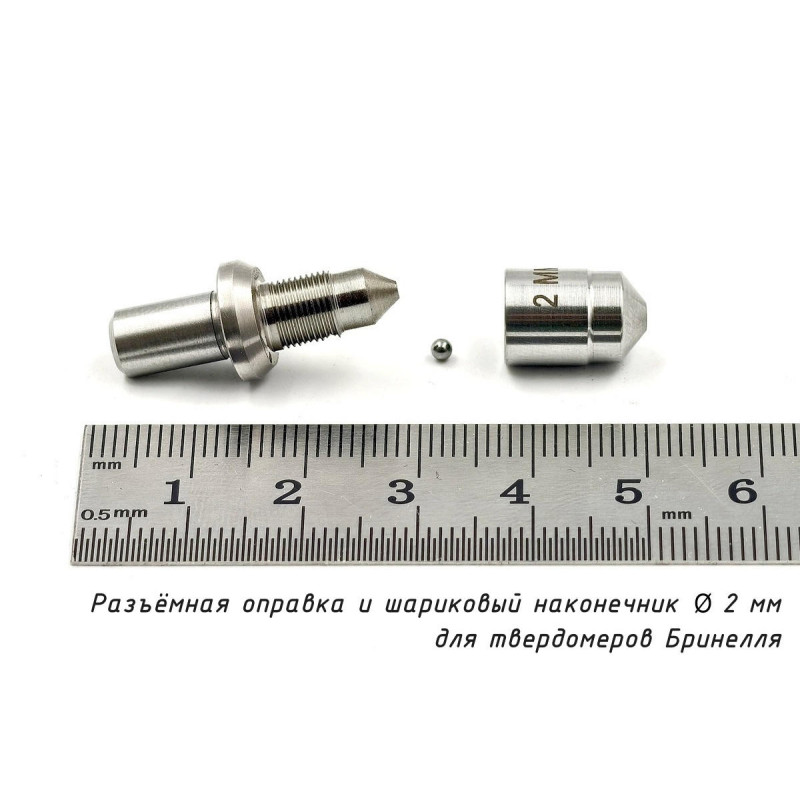

| Конструкция: | Ненормированная, разъёмная, позволяющая сменить шариковый наконечник и произвести вдавливание шарика (D=2 мм) в образец (изделие) под действием усилия, приложенного перпендикулярно к поверхности образца (по ГОСТ 9012-59) |
| Размеры хвостовика: | Ненормированные, позволяющие жёстко закрепить оправку с шариковым наконечником в твердомере Бринелля требуемой модификации |
|
| |
| * Примечание: ООО «Восток-7» не поставляет шариковые наконечники из стали (диаметром 2 мм), ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Бринелля позволяют ТОЛЬКО твердосплавные шариковые наконечники из карбида вольфрама. | |
Применимость шарикового наконечника (D = 2 мм) для шкал твёрдости Бринелля
| Шкала твёрдости | Типы материалов | Диапазон | К, кгс/мм2 ** | Испытательная |
| Метод измерения твёрдости по Бринеллю (ГОСТ 9012-59, ГОСТ Р 8.1038—2024) . Твердосплавный шарик *** | ||||
| HBW 2/120 | Сталь, сплавы никеля, титана | От 95,5 до 650 HBW | 30 | 120 кгс (1177 Н) |
| Медь и сплавы меди | Свыше 200 НВW | |||
| HBW 2/40 | Сталь, сплавы никеля, титана | От 50 до 218 НВW | 10 | 40 кгс (392,3 Н) |
| Медь и сплавы меди | От 35 до 200 НВW включ. | |||
| Легкие металлы и их сплавы | Свыше 35 НВW | |||
| HBW 2/20 | Медь и сплавы меди | До 35 НВW | 5 | 20 кгс (196,1 Н) |
| Легкие металлы и их сплавы | От 35 до 80 НВW включ. | |||
| HBW 2/10 | Легкие металлы и их сплавы | До 35 НВW | 2,5 | 10 кгс (98,07 Н) |
| Подшипниковые сплавы | От 8 до 50 HBW | |||
| HBW 2/4 | Свинец, олово и другие мягкие металлы | От 3 до 20 НВW | 1 | 4 кгс (39,23 Н) |
|
| ||||
| ** Примечание: К - рекомендуемый коэффициент нагружения | ||||
| *** Примечание: Шкалы Бринелля для стальных шариковых наконечников диаметром 2 мм аналогичны. В отличие от шкал для измерений твердосплавным шариковым наконечником, единицы твёрдости обозначаются не HBW, а HB (в некоторых старых документах - HBS). Также ГОСТ 9012-59 ограничивает диапазон применения стальных шариков твёрдостью измеряемых образцов - менее 450 единиц твёрдости HB. | ||||
| Примечание: ГОСТ Р 8.1038—2024 не рекомендует применение шарикового наконечника диаметром 2 миллиметра для измерения твёрдости чугуна. | ||||

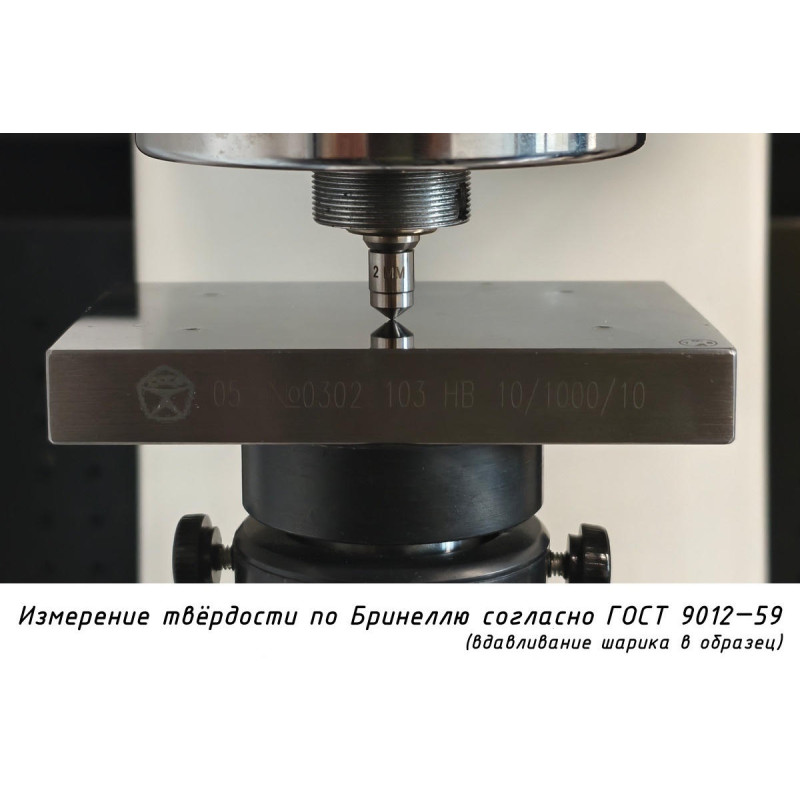

Измерение твёрдости образца металла по шкалам Бринелля - по диаметру отпечатка шарикового наконечника D = 2 мм
Комплектность поставки шариковых наконечников диаметра 2 мм к твердомерам Бринелля
| Наименование | Кол-во |
| Наконечник шариковый (D = 2 мм) твердосплавный | 1 шт. |
| Оправка разъёмная для шарикового наконечника | 1 шт. |
| Паспорт | 1 экз. |
