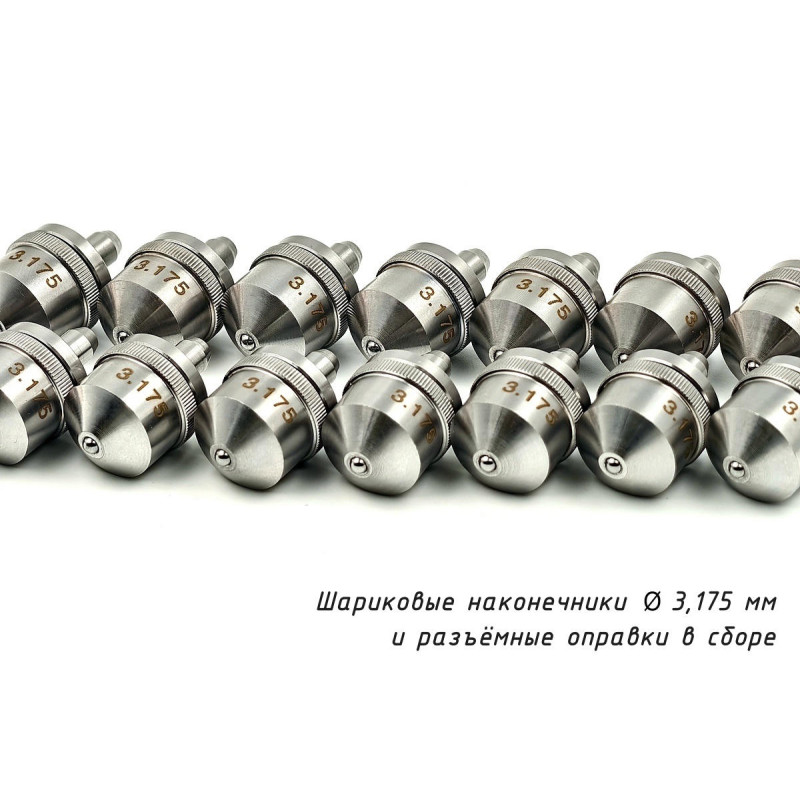

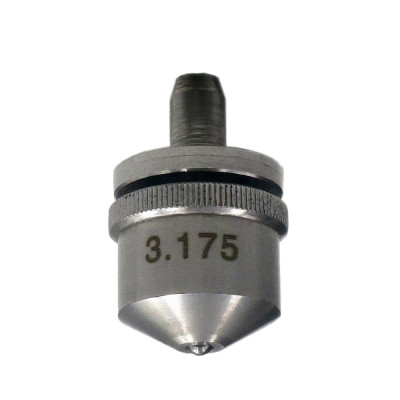

Наконечник шариковый (D 3,175 мм) с оправкой к твердомерам Роквелл и Супер-Роквелл
- Производитель:
- Модель:002725
- Артикул:002725
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не подлежит внесению в реестр |
| Российская Федерация, ОАО «РЖД» | не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт | не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр | не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения о шариковых наконечниках диаметром 3,175 мм для твердомеров Роквелла и Супер-Роквелла
Изготовитель: ООО «Восток-7» (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Наконечники шариковые диаметром 3,175 мм к приборам для измерения твёрдости металлов и сплавов по шкалам Роквелла E, H, K по ГОСТ 9013-59 (ИСО 6508-86), а также по шкалам Супер-Роквелла 15W, 30W и 45W.
Твердомеры Роквелла, для которых подходит шариковый наконечник (D = 3,175 мм) в разъёмной оправке
Наконечники шариковые подходят для приборов измерения твёрдости по Роквеллу и Супер-Роквеллу различных производителей, в т. ч. (но не исключительно):
| Страна | Производитель приборов для измерения твёрдости |
| Россия | Москва, "Метолаб", "Восток-7" |
| Иваново, "Точприбор", "ЗИП", "Импульс", "Тестсистемы" | |
| Нефтекамск, "Метротест" | |
| Санкт-Петербург, "Точприбор Северо-Запад" | |
| Китай | "TIME Group Inc" |
| США | "Wilson Hardness Group" |
| ФРГ | "Zwick / Roell" |
| Италия | "LTF S.p.A. / Galileo" |

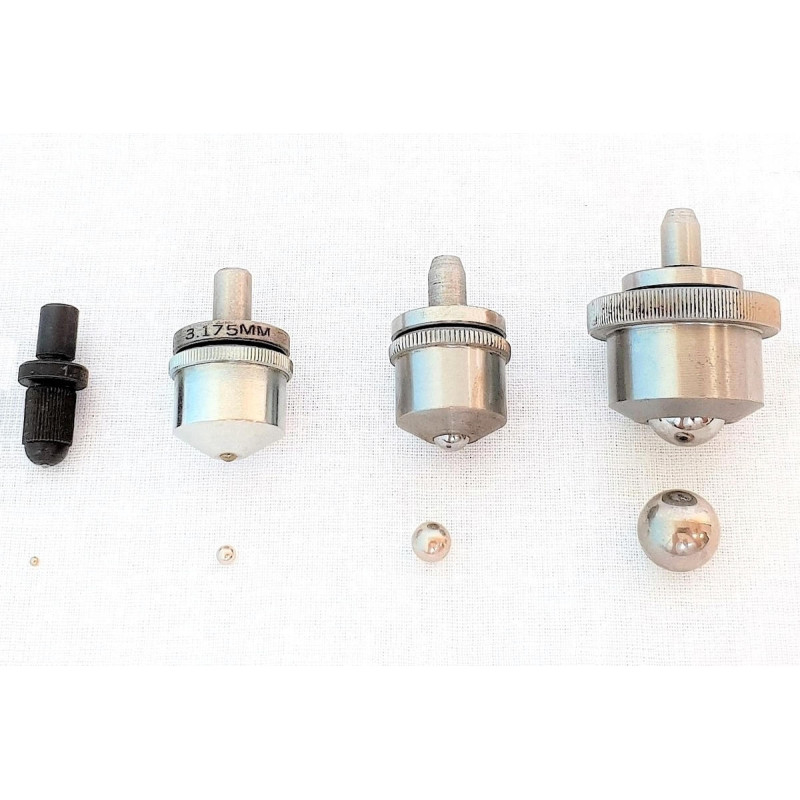

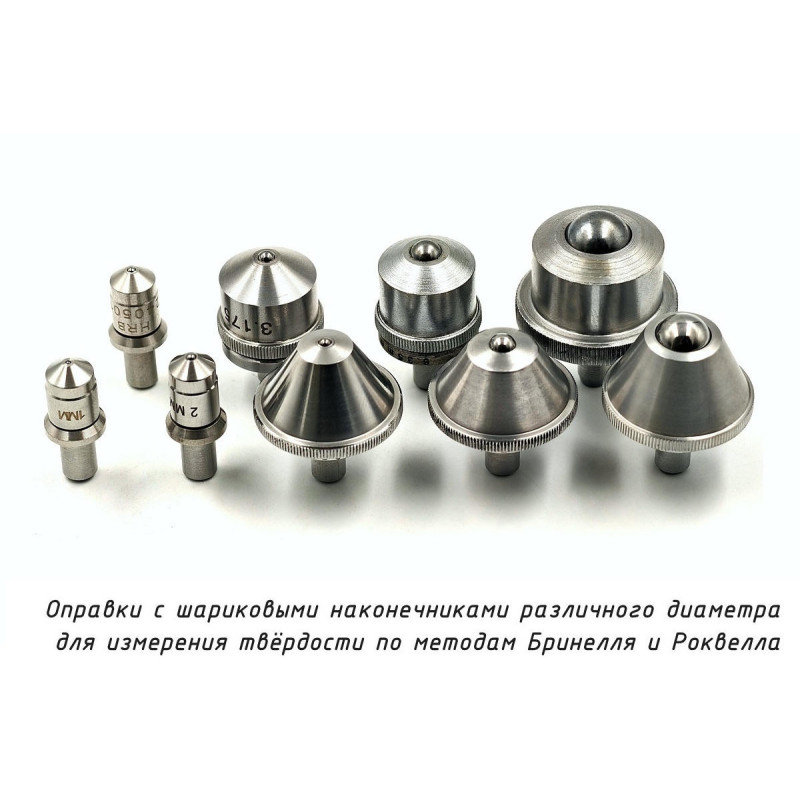

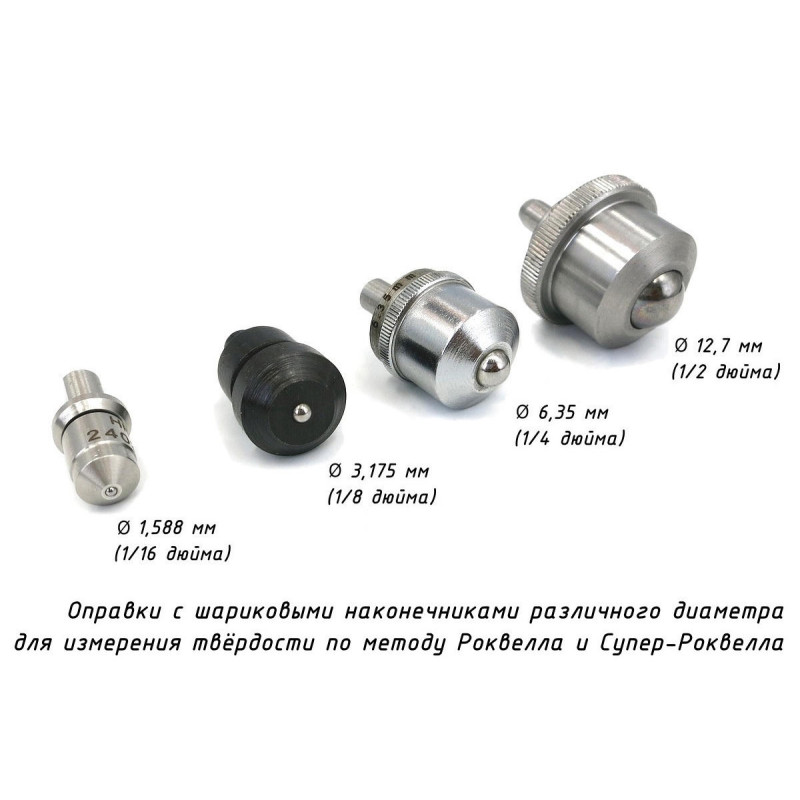

Линейка шариковых наконечников (инденторов) для твердомеров Роквелла и Супер-Роквелла производства «Восток-7»
| Изображение | Диаметр наконечника | Ссылка на наконечник в оправке |
 | 1,588 мм (1/16 дюйма) | Шариковый наконечник D = 1,588 мм (1/16 дюйма) в оправке (для шкал Роквелла - B, F, G и Супер-Роквелла - 15T, 30T, 45T) |
 | 3,175 мм (1/8 дюйма) | Шариковый наконечник D = 3,175 мм (1/8 дюйма) в оправке (для шкал Роквелла - E, H, K и Супер-Роквелла - 15W, 30W, 45W) |
 | 6,35 мм (1/4 дюйма) | Шариковый наконечник D = 6,35 мм (1/4 дюйма) в оправке (для шкал Роквелла - L, M, P и Супер-Роквелла - 15X, 30X, 45X) |
 | 12,7 мм (1/2 дюйма) | Шариковый наконечник D = 12,7 мм (1/2 дюйма) в оправке (для шкал Роквелла - R, S, V и Супер-Роквелла - 15Y, 30Y, 45Y) |
Рекомендуемый порядок установки (замены) индентора в приборах для измерения твёрдости (твердомерах стационарного и переносного типов)
- Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином;
- Ослабить винт фиксации индентора к шпинделю;
- Извлечь прежний индентор и установить требуемый для испытания, затянуть винт. Важно: установить хвостовик индентора вглубь посадочного места до упора и обжать его, в противном случае при испытании может произойти смещение индентора и его повреждение;

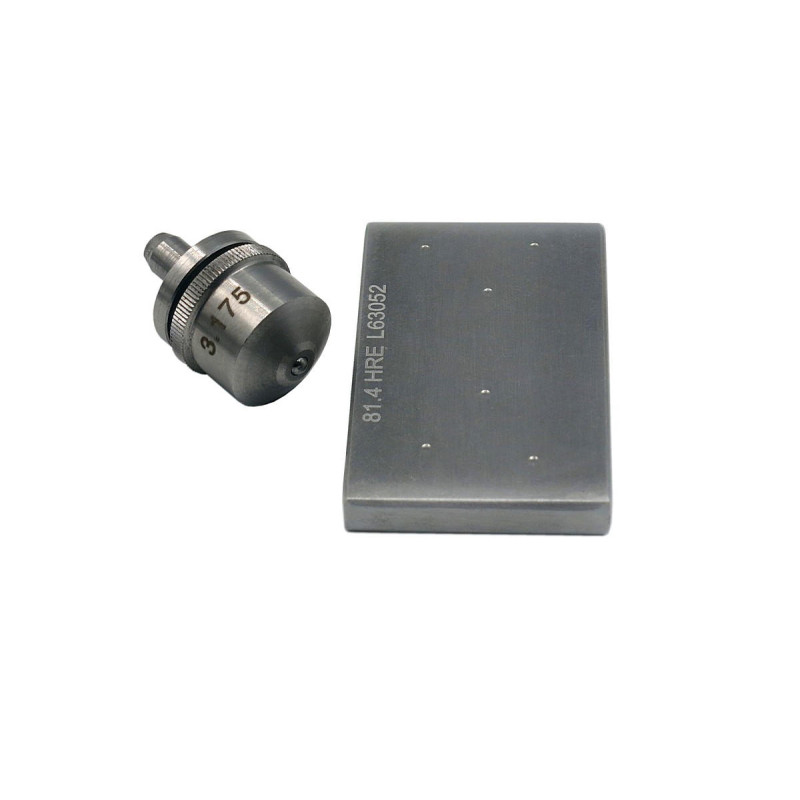

- Разместить на предметном (измерительном / опорном) столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения;
- Обжать индентор - для шарикового наконечника диаметром 3,175 мм - единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости;
- Закрутить винт фиксации индентора до упора.
- Произвести не менее 5 измерений на эталонной мере твёрдости с вычислением среднего значения. Сравнить полученное твердомером среднее значение твёрдости со значением твёрдости, выгравированном на боковой поверхности эталонной меры твёрдости. Если полученное твердомером среднее значение твёрдости и значение эталонной меры твёрдости находятся в пределах допустимой погрешности (погрешность твердомера по паспорту изготовителя + погрешность меры твёрдости по паспорту изготовителя), то продолжить измерения твёрдости других контролируемых изделий. Если значение твёрдости, измеренное твердомером, и значение эталонной меры твёрдости выходят за пределы допустимой погрешности - необходимо произвести калибровку твердомера согласно инструкции изготовителя.
Дополнительное оборудование для проведения измерений твёрдости металлов и сплавов
| Этап | Процесс | Ссылки на оборудование |
| Подготовка образцов для проведения измерений твёрдости | Отрезание образцов | Ручные и автоматические отрезные станки |
| Запрессовка образцов | Лабораторные прессы | |
| Шлифовка поверхности образцов | Станки шлифовально-полировальные (ручные и автоматические) | |
| Предварительные измерения условий | Измерения температуры и влажности | Термогигрометры стационарные Дата-логгеры |
| Измерения шероховатости поверхности образца | Профилометры (измерители шероховатости) | |
| Измерения толщины образцов | Толщиномеры | |
| Проведение измерений твёрдости образцов из металлов и сплавов | Проведение измерений твёрдости образцов | Твердомеры металлов |
| Проведение измерений твёрдости эталонов | Меры твёрдости металлов | |
| Смена наконечников в твердомерах | Наконечники для твердомеров |

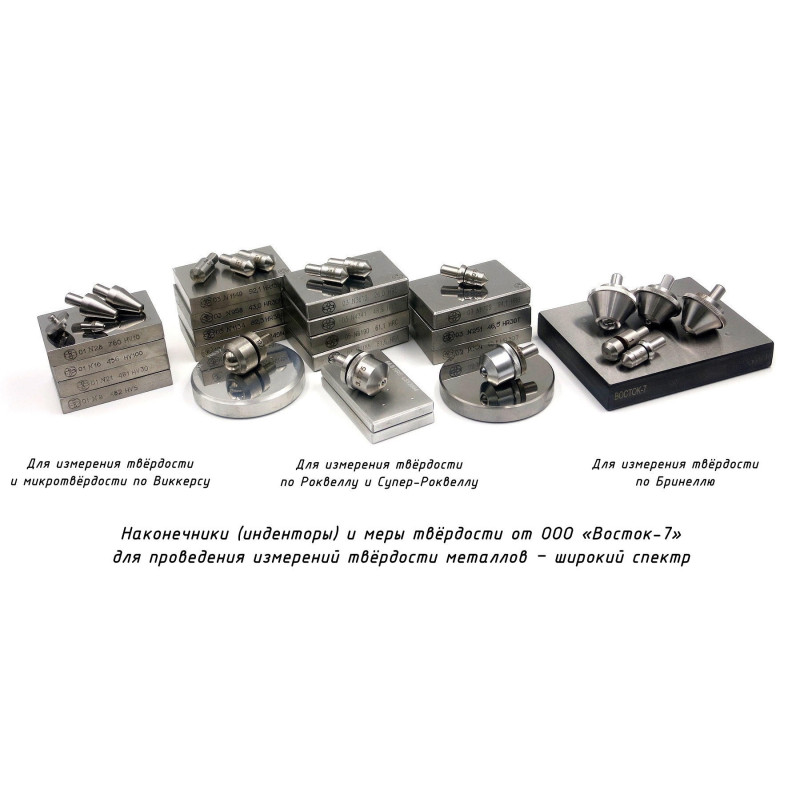

Наконечники (инденторы) и меры твердости для измерения твердости металлов по методам Роквелла, Бринелля, Виккерса - широкий выбор в продаже
Технические характеристики шариковых наконечников (D = 3,175 мм) с оправкой для измерения твердости по методам Роквелла и Супер-Роквелла
| Индентор (шариковый наконечник) | |
| Материал рабочей части: | Твёрдый сплав |
| Сталь * | |
| Форма наконечника: | Сферическая (шар) |
| Диаметр наконечника: | 3,175 миллиметра (соответственно ГОСТ 3722-2014 - степень точности G 20, среднее отклонение от номинального диаметра ±1 мкм) |
| Оправка | |
| Материал оправки: | Сплавы с механическими свойствами, позволяющими приложить необходимые нагрузки по ГОСТ 9013-59 |
| Конструкция: | Ненормированная, разъёмная, позволяющая сменить шариковый наконечник и произвести вдавливание шарика (D=3,175 мм) в образец (изделие) под действием усилия, приложенного перпендикулярно к поверхности образца (по ГОСТ 9013-59) |
| Размеры хвостовика: | Ненормированные, позволяющие жёстко закрепить оправку с шариковым наконечником в твердомере Роквелла или Супер-Роквелла требуемой модификации |
|
| |
| * Примечание: ООО «Восток-7» не поставляет шариковые наконечники из стали (диаметром 3,175 мм), ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Роквелла и Супер-Роквелла позволяют ТОЛЬКО твердосплавные шариковые наконечники из карбида вольфрама. | |
Применимость шарикового наконечника (D = 3,175 мм) для шкал твёрдости Роквелла и Супер-Роквелла
| Шкала твёрдости | Единица измерений | Диапазон измерений | Испытательная нагрузка |
| Метод измерения твёрдости по Роквеллу (ГОСТ 9013-59 (ИСО 6508-86)) | |||
| H | HRH | 80–100 HRH | 60 кгс (588,4 Н) |
| E | HRE | 70–100 HRE | 100 кгс (980,7 Н) |
| K | HRK | 40–100 HRK | 150 кгс (1471 Н) |
| Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу) (не стандартизирован для данного индентора) | |||
| 15W | HR15W | не стандартизирован | 15 кгс (147,1 Н) |
| 30W | HR30W | не стандартизирован | 30 кгс (294,2 Н) |
| 45W | HR45W | не стандартизирован | 45 кгс (441,3 Н) |
Измерение твёрдости образца металла по шкалам Роквелла и Супер-Роквелла - по глубине отпечатка шарикового наконечника
Комплектность поставки шариковых наконечников диаметра 3,175 мм (1/8 дюйма) к твердомерам Роквелла и Супер-Роквелла
| Наименование | Кол-во |
| Шариковый наконечник (шарик) твердосплавный, | 1 шт. |
| Оправка разъёмная для шарикового наконечника | 1 шт. |
| Паспорт | 1 экз. |
