Оптическая делительная головка ОДГЭ-20 (с ЗИП блоком питания и подсветкой) с поверкой
- Производитель:
- Модель:002523
- Артикул:002523
- Доступно:Есть в наличии60
Есть вопросы?
Не смогли подобрать себе нужный товар, нужна дополнительная информация по параматерам товара или интересует оптовая цена и сроки поставки? Пишите звоните - ответим на все Ваши вопросы
Оптическая делительная головка предназначается для деления различных деталей, закрепленных на ее шпинделе, на любые части по окружности.
На оптических делительных головках можно производить разные точные фрезерные работы, сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ.
Для более грубых работ применяется головка ОДГЭ-20, для более точных - ОДГЭ-5.
На оптических делительных головках можно производить разные точные фрезерные работы, сверление отверстий, разметку и нанесение делений на шкалы, а также проверку ранее произведенных делительных работ.
Для более грубых работ применяется головка ОДГЭ-20, для более точных - ОДГЭ-5.
| Параметры | ОДГЭ-20 |
| Пределы измерения углов | 0 - 360° |
| Углы установки оси шпинделя относительно основания | 0-90° |
| Диаметр изделия, измеряемого в центрах. мм | 300 |
| Цена деления отсчетной шкалы: | |
| ОДГЭ-20 | 20" |
| Длина изделия, измеряемого в центрах, мм, не более : | |
| при малой станине* | 600 |
| Габаритные размеры, мм, не более: | |
| головки | 280х395х250 |
| задней бабки | 270х85х195 |
| станины малой* | 1320х385х230 |
| Масса, кг, не более: | |
| головки | 60 |
| задней бабки | 15 |
| станины малой* | 160 |
| осветителя | 10 |
* станина малая в комплект не входит

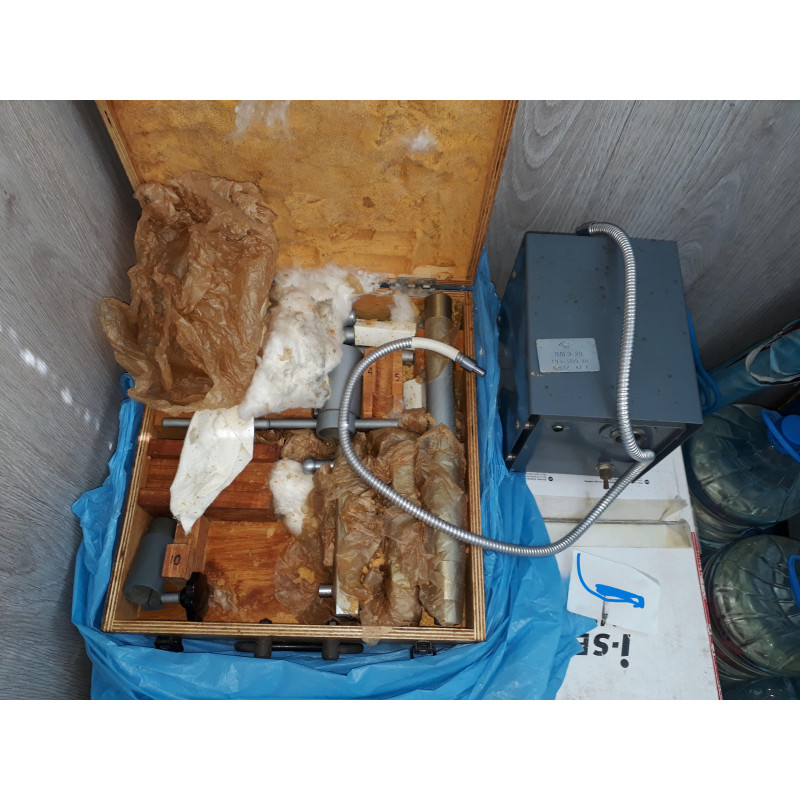

| Комплектация ЗИП:
| |
| Ключи | 3 шт. |
| Центра | 2шт. |
| Контрольный вал | 1шт. |

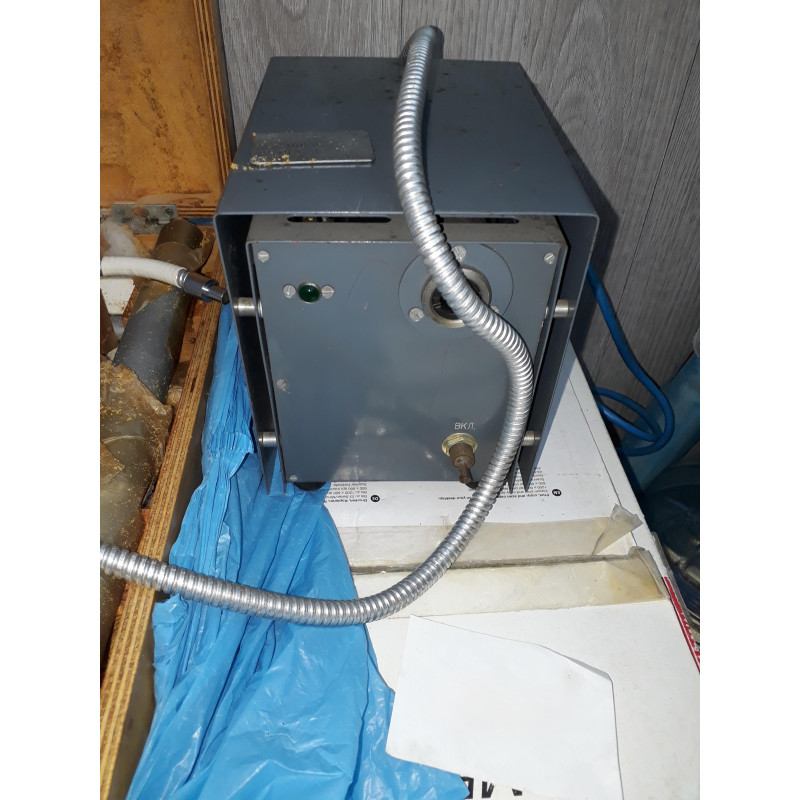

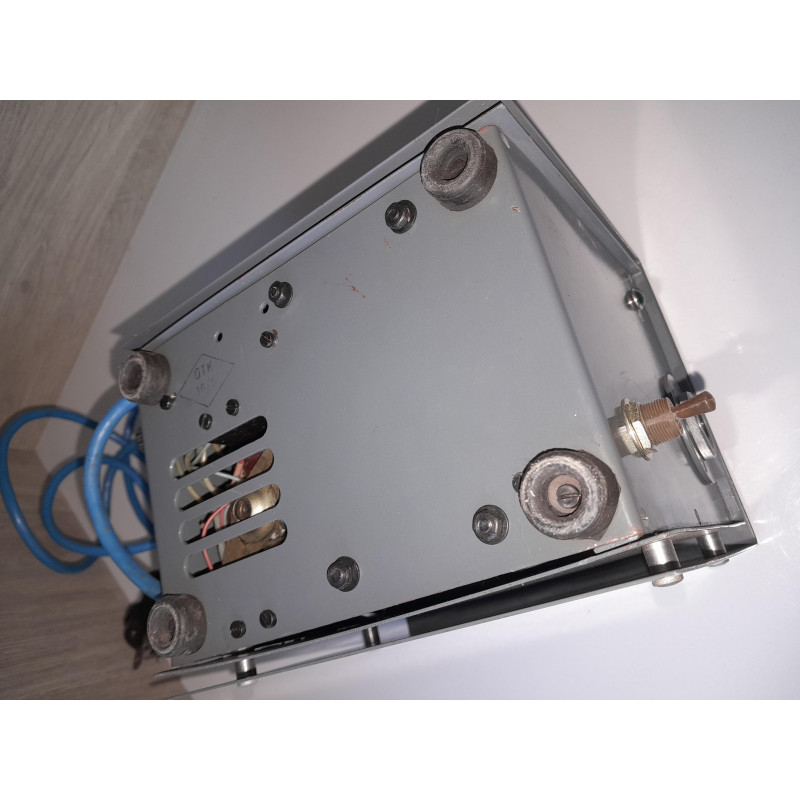

| Блок осветителя | 1 шт. |
| Осветитель | 1 шт. |
| задняя бабка | 1шт. |
| Паспорт | 1 шт. |
| Свидетельство о поверке | 1 шт. |
| Протокол поверки | 1шт. |
Поверка ОДГЭ-20 289 кб
Протокол поверки ОДГЭ-20 1 стр 298,8 кб
Протокол поверки ОДГЭ-20 2 стр 199,7 кб
