В7-287 толщиномер ультразвуковой с поверкой
- Производитель:
- Модель:002209
- Артикул:002209
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 81067-21 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений: толщиномеры ультразвуковые В7-287 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

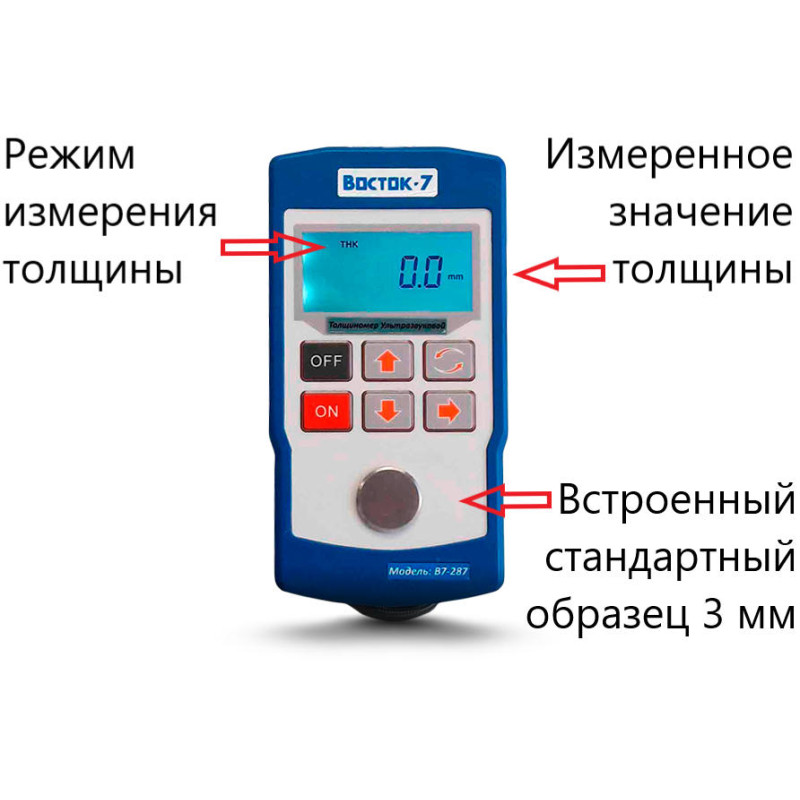

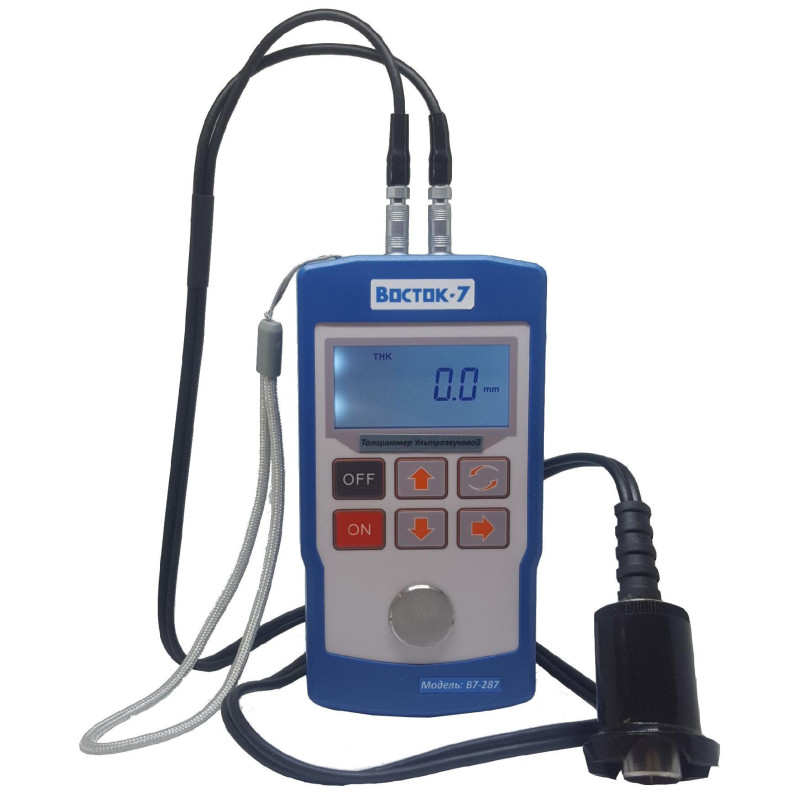

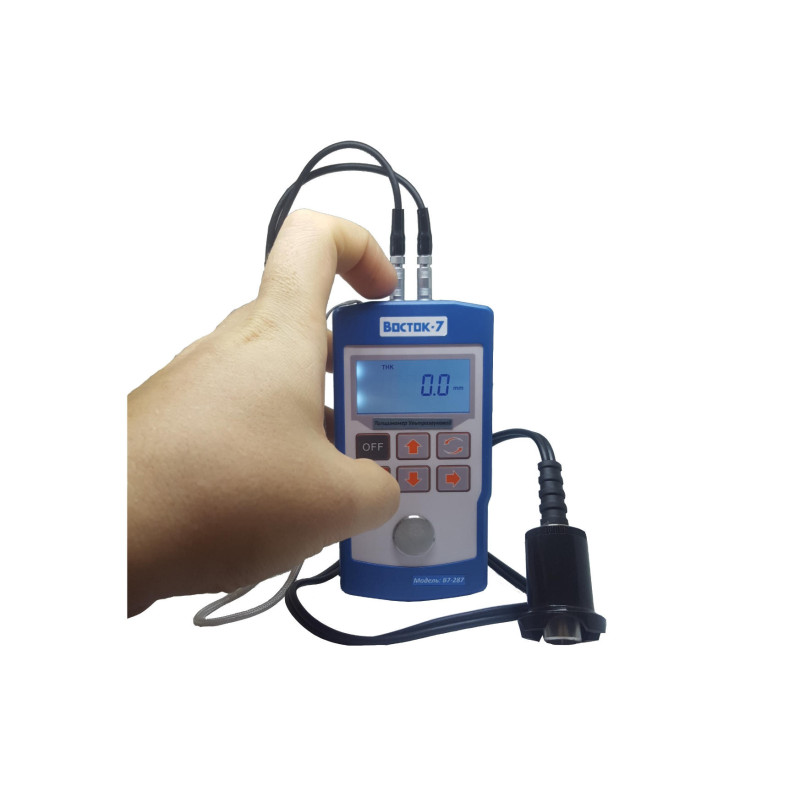

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 3 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

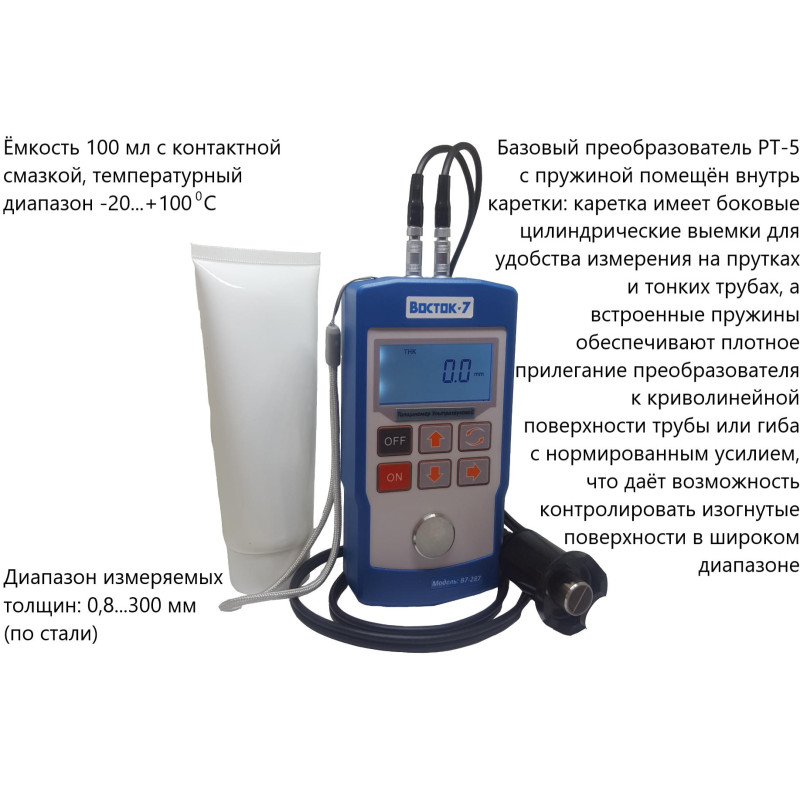

Толщиномеры ультразвуковые В7-287 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 300 мм (по стали) с 5 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Базовый преобразователь РТ-5 с пружиной помещён внутрь каретки: каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах, а встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров. Измерения скорости звука, память для сохранения результатов измерений отсутствует. Данная модель является наиболее простой в линейке ультразвуковых толщиномеров В7.
| Толщиномер В7-287. Типы преобразователей с характеристиками | ||||||
| Модель | Диапазон по стали, мм | Ø контактного элемента, мм | Частота, МГц | Рабочая температура 0С | Мин. предел*, мм | Назначение, описание. |
| Преобразователи для стандартных измерений | ||||||

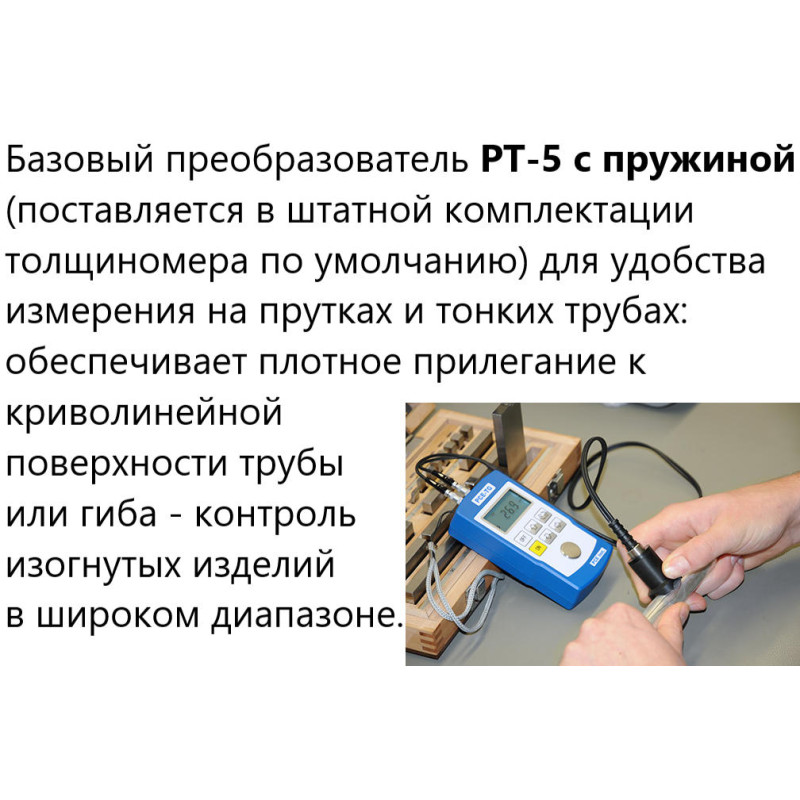

| РТ-5 с пружиной** | 1…300 | 10 | 5 | -10…+70 | 20х3 | Входит в базовый комплект В7-287. Преобразователь помещён внутрь каретки с пружиной. Каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах. Встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров. |

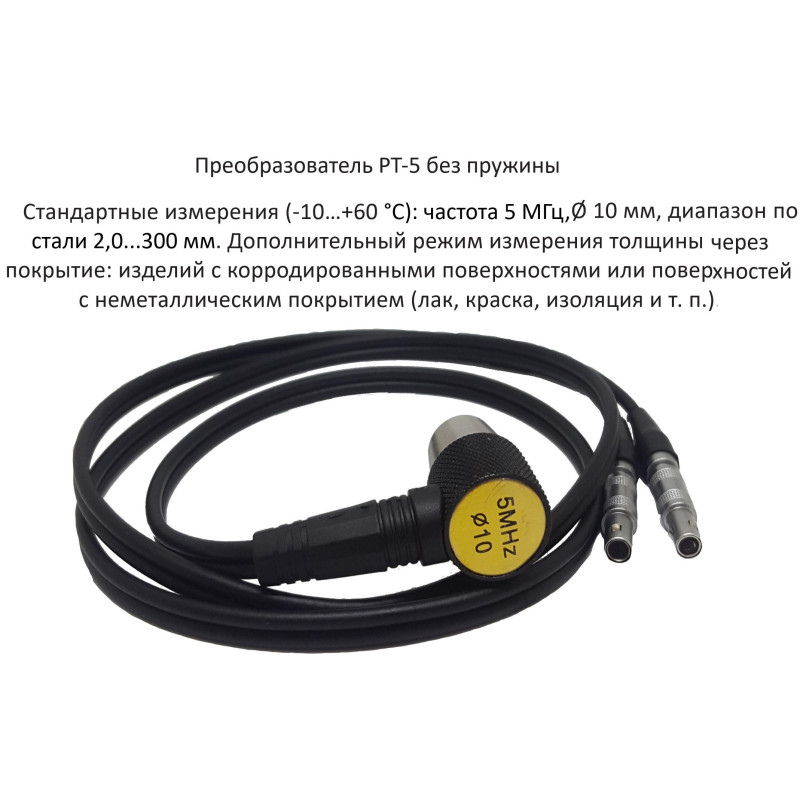

| РТ-5 без пружины** | 2…300 | 10 | 5 | -10…+70 | 20х3 | По заказу: режим измерения толщины через покрытие для этого преобразователя отсутствует в электронном блоке модели В7-287. |

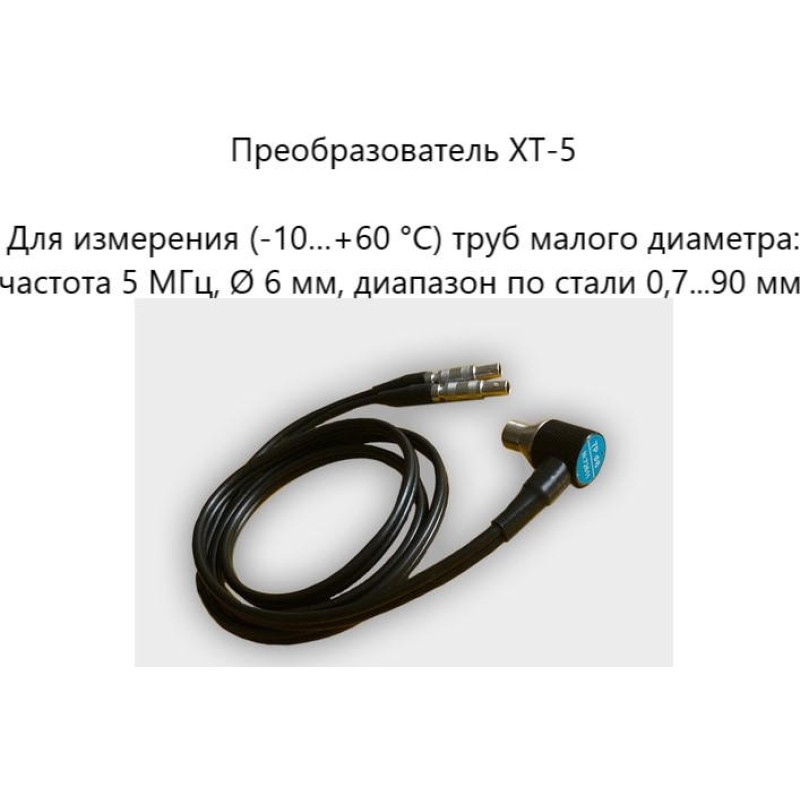

| ХТ-5** | 0,8…90 | 6 | 5 | -10…+70 | 20х3 | По заказу: миниатюрный датчик для измерения в малых трубах |
| Преобразователи для больших толщин и материалов с большим затуханием ультразвука | ||||||
| CT-2,5** | 2…200 | 12 | 2,5 | -10…+70 | 20х3 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна. |
| Преобразователи для высокотемпературных поверхностей | ||||||

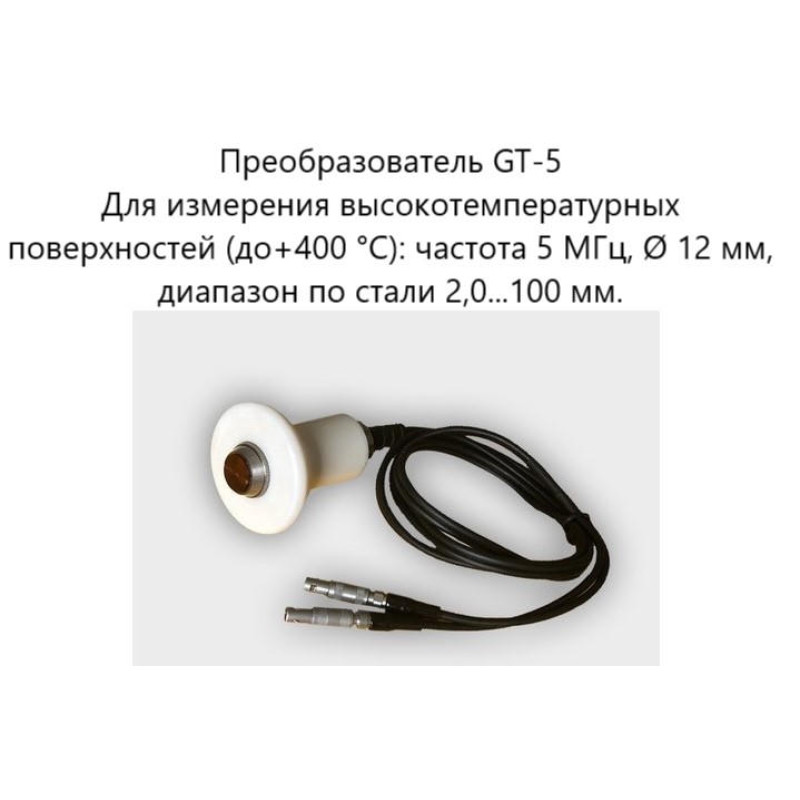

| GT-5** | 2…300 | 12 | 5 | 0…+400 | 20х3 | По заказу. |
Мин. предел*- мин. радиус кривизны х мин. толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны.
** - типы преобразователей, на которые оформляется поверка толщиномера.| Наименование | Параметр |
| Диапазон измерения толщины, мм: преобразователь РТ-5 с пружиной преобразователь РТ-5 без пружины преобразователь СТ-2,5 преобразователь GT-5 преобразователь XT-5 |
от 1,0 до 300,0 от 2,0 до 300,0 от 2,0 до 200,0 от 2,0 до 100,0 от 0,8 до 90,0 |
| Точность (дискретность, шаг отсчёта) измерения, мм | 0,1 |
| Пределы допускаемой погрешности измерений толщины (по стали), мм |
|
| - преобразователь PT-5 с пружиной в диапазоне измерений от 1,0 до 100,0 мм включ. в диапазоне измерений св. 100,0 до 300,0 мм - преобразователь PT-5 без пружины в диапазоне измерений от 1,0 до 100,0 мм включ. в диапазоне измерений св. 100,0 до 300,0 мм - преобразователь CT-2,5 в диапазоне измерений от 2,0 до 100,0 мм включ. в диапазоне измерений св. 100,0 до 200,0 мм - преобразователь GT-5 в диапазоне измерений от 2,0 до 90,0 мм включ. в диапазоне измерений св. 90,0 до 300,0 мм - преобразователь XT-5 в диапазоне измерений от 0,8 до 40,0 мм включ. в диапазоне измерений св. 40,0 до 100,0 мм H – измеренное значение толщины, мм |
±(0,005H+0,1) ±(0,01H+1)
±0,5 ±(0,01H+1) ±(0,005H+0,1) ±(0,01H+1)
±(0,005H+0,1) ±(0,01H+1)
±(0,005H+0,1) ±(0,01H+1)
|
| Радиус кривизны поверхности полого цилиндра (стальной трубы), min, мм - для преобразователя с частотой 2 и 5 МГц |
20 |
| Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм - для преобразователя с частотой 2 и 5 МГц | 1.2 |
| Диапазон скорости ультразвука, м/с | 1000…9999 |
| Шероховатость поверхности со стороны ввода УЗК, max, Rz мкм | 80 |
| Шероховатость поверхности со стороны, противоположной стороне ввода УЗК, max, Rz мкм | 160 |

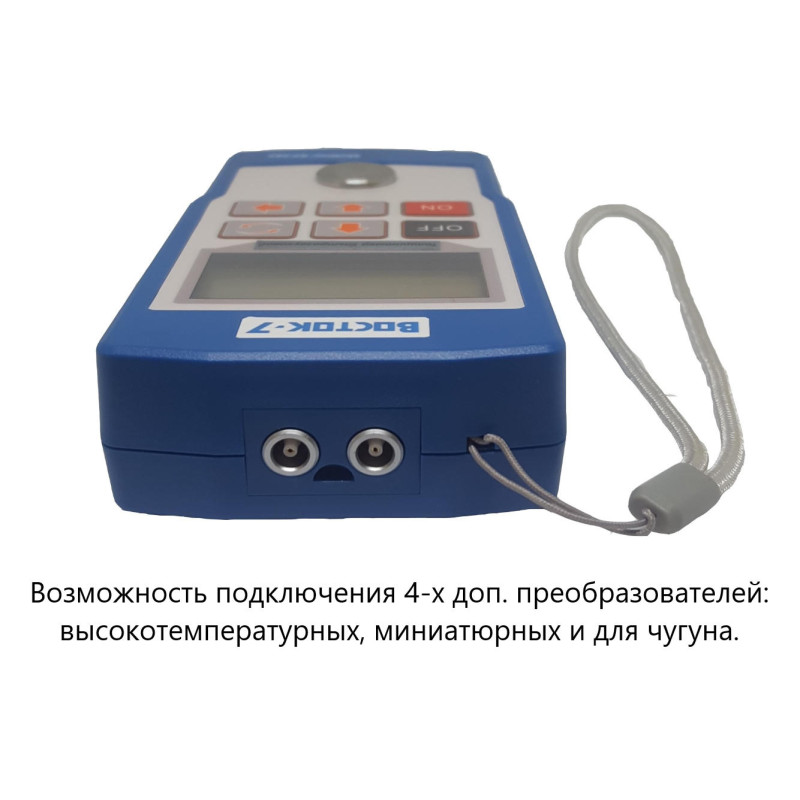

| К-во дополнительных подключаемых преобразователей, в т. ч. высокотемпературных (*) | 3 (1*) |
| Длина кабеля преобразователя, не менее, мм | 900 |
| Температура поверхности контролируемых изделий, °С | -10…+60 (+400*) |
| Температурный диапазон окружающей среды при работе толщиномера, °С | 0…+35 |
| Верхнее значение относительной влажности при 35 °С, % | 90 |

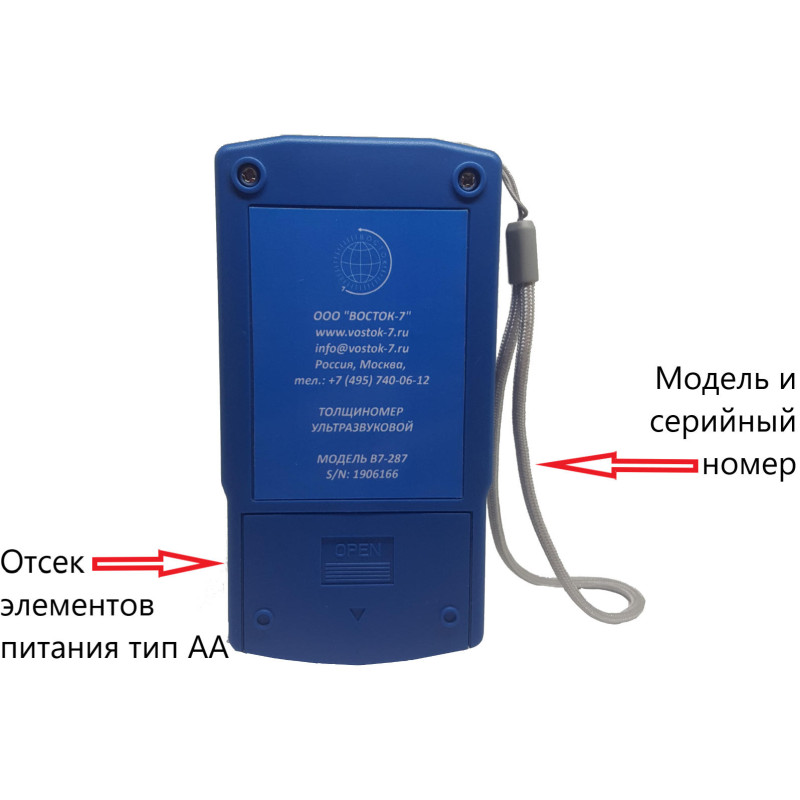

| Элементы питания: от батарей или аккумуляторов | 2 шт. 1,5 V тип АА |
| Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 90 |
| Время авто выключения прибора, мин | 3 |
| Гарантийный срок эксплуатации, мес | 12 |
| Габаритные размеры Д*Ш*В, мм | 70*30*125 |
| Масса прибора (без элементов питания), кг | 0,25 |
| Базовая комплектация: | К-ВО |
| Блок электронный без батареек | 1 шт. |
| Преобразователь РТ-5 с пружиной (базовый) 5 МГц | 1 шт. |
| Ёмкость 50 мл с контактной смазкой | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 203-34-2020 | 1 экз. |
| Упаковочный кейс для хранения и переноски | 1 шт. |
| Дополнительная комплектация (по заказу): |
|
| Преобразователи различного назначения: РТ-5 без пружины, ХТ-5, GT-5 и CT-5 | На заказ |
| Калибровочные образцы / меры толщины | На заказ |
| Контактная смазка для обычного применения и высокотемпературная контактная смазка | На заказ |
