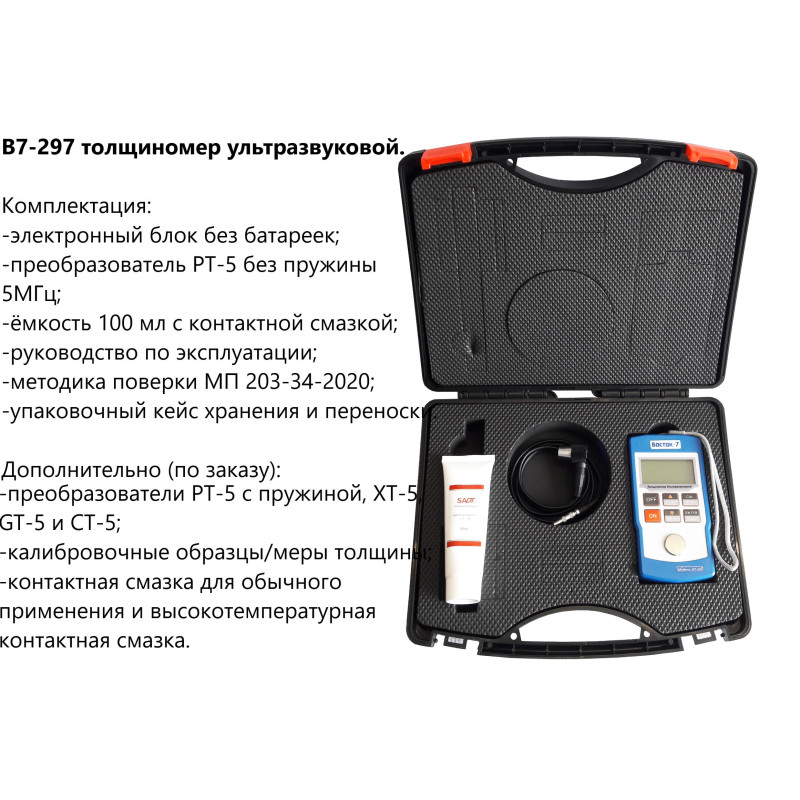

В7-297 толщиномер ультразвуковой с поверкой

СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ

Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	81067-21
Российская Федерация, АО "РЖД"	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КазИнМетр	не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Назначение средства измерений: толщиномеры ультразвуковые В7-297 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, композитов, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.

Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.

Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.

Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

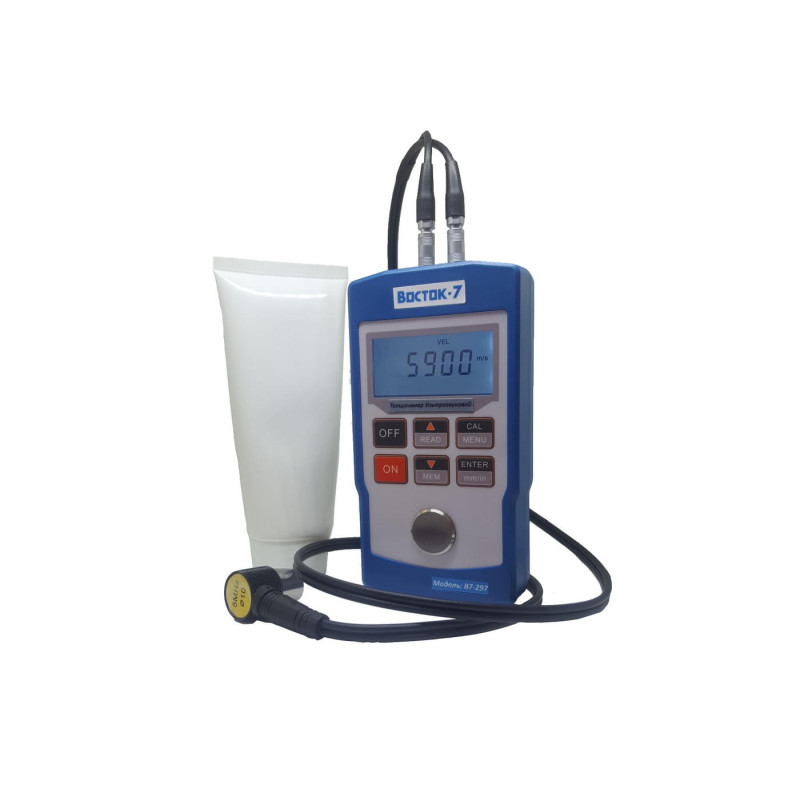

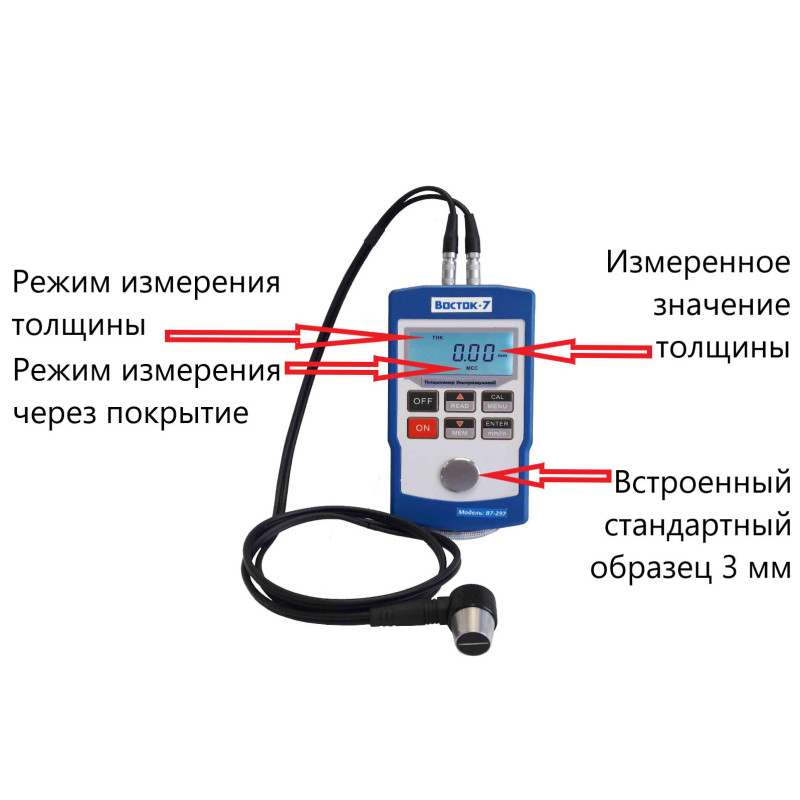

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 3 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.

Толщиномеры ультразвуковые В7-297 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,7 до 300 мм (по стали) с 4 различными типами преобразователей для стандартных (от -10 ⁰С) и высокотемпературных (до 400 ⁰С) поверхностей; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки и через покрытие, в т. ч. коррозию. Память на 400 измерений. Базовый преобразователь РТ-5 без пружины обеспечивает стандартные измерения, а также специализированные измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.). Специализированные режим двойного эхо-сигнала (через покрытие): при измерении обычным толщиномером толщины основного металла, покрытого защитным покрытием или краской, может возникнуть значительная ошибка, а при использовании двойного эхо-сигнала можно точно измерить фактическую толщину основного металла без необходимости удаления с него покрытия или нарушения поверхности. Также эта функция используется при измерении глубоко корродированных изделий – остаточной толщины стенок в местах, подверженных коррозийному износу (трубы, сосуды давления и др.).

Толщиномер В7-297. Типы преобразователей с характеристиками
Модель	Диапазон по стали, мм	Ø контактного элемента, мм	Частота, МГц	Рабочая температура 0С	Мин. предел*, мм	Назначение, описание.
Преобразователи для стандартных измерений

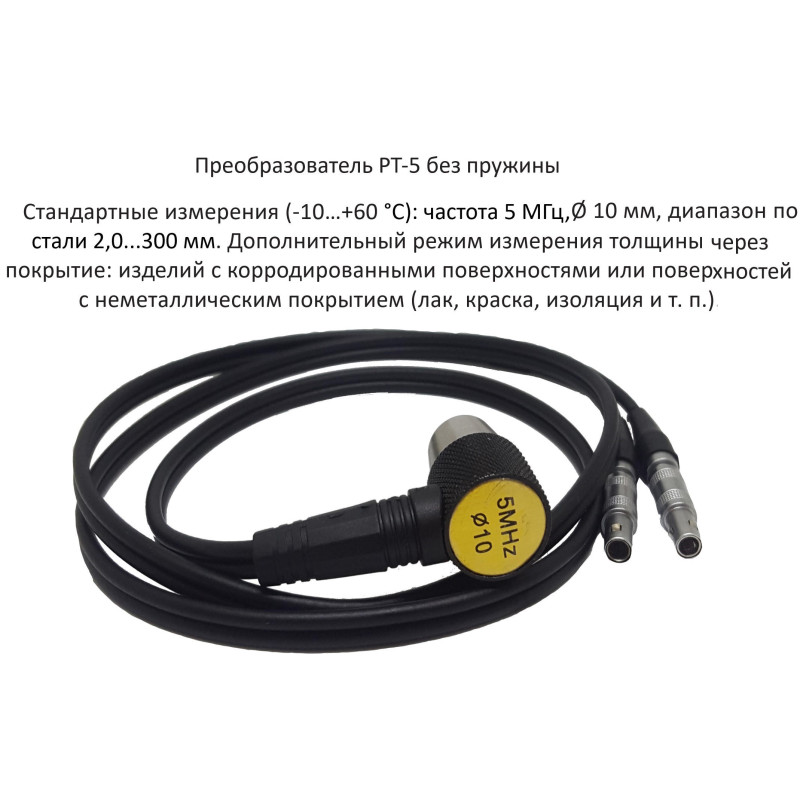

РТ-5 без пружины**	2…300	10	5	-10…+70	20х3	Входит в базовый комплект В7-297. Дополнительный режим измерения толщины через покрытие: изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция и т. п.).
РТ-5 с пружиной**	1…300	10	5	-10…+70	20х3	По заказу: преобразователь помещён внутрь каретки с пружиной. Каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах. Встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров.

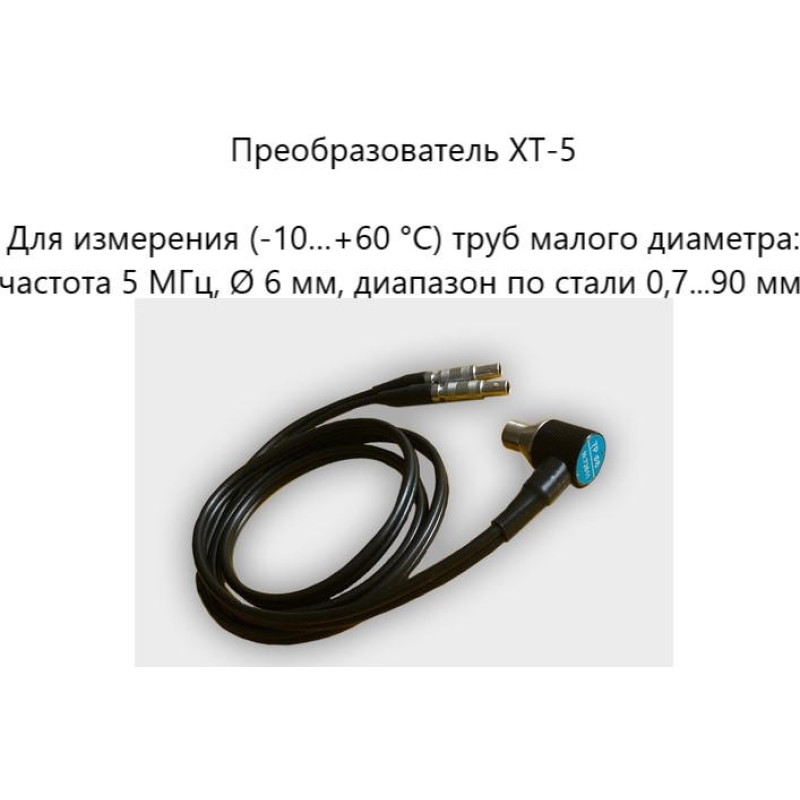

ХТ-5**	0,8…90	6	5	-10…+70	20х3	По заказу: миниатюрный датчик для измерения в малых трубах
Преобразователи для высокотемпературных поверхностей

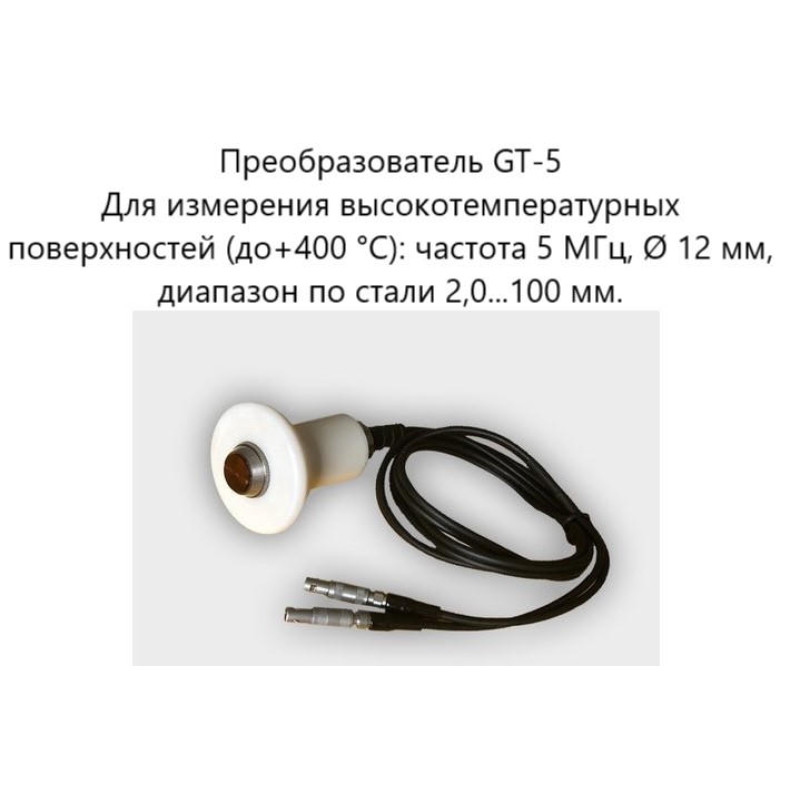

GT-5**	2…300	12	5	0…+400	20х3	По заказу.

Мин. предел*- мин. радиус кривизны х мин. толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны.

** - типы преобразователей, на которые оформляется поверка толщиномера.
