В7-227 толщиномер ультразвуковой с поверкой
- Производитель:
- Модель:002207
- Артикул:002207
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 81067-21 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений: толщиномеры ультразвуковые В7-227 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний, в том числе изделий с корродированными поверхностями или поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем доступе к поверхности контроля.

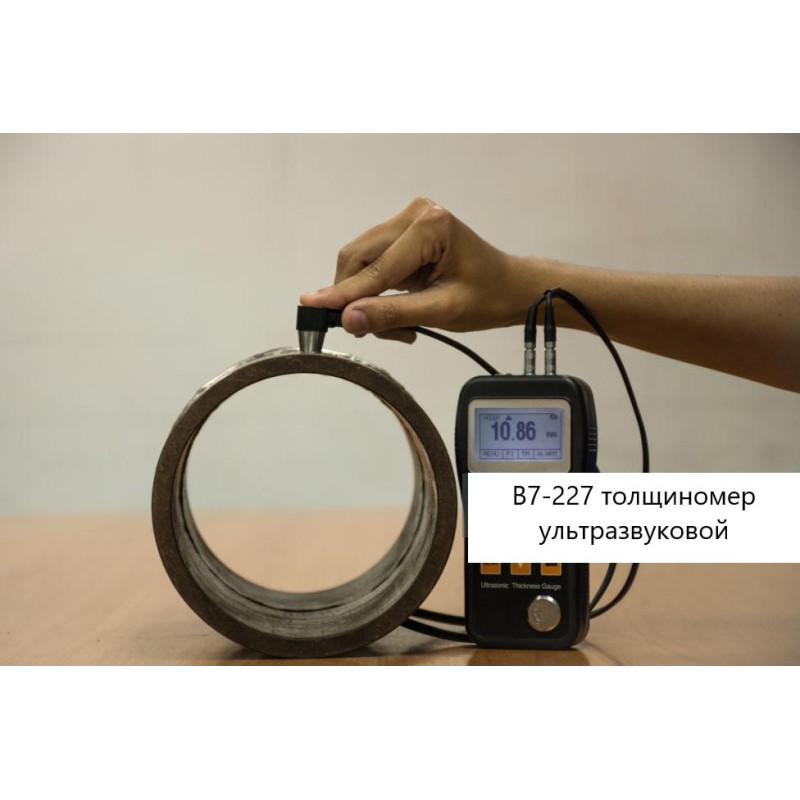

Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

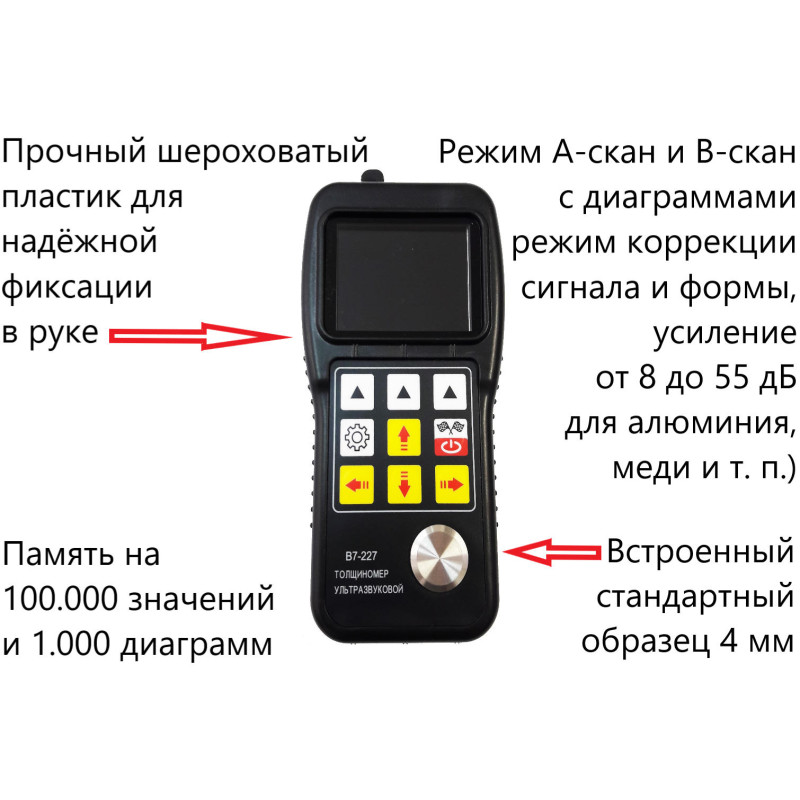

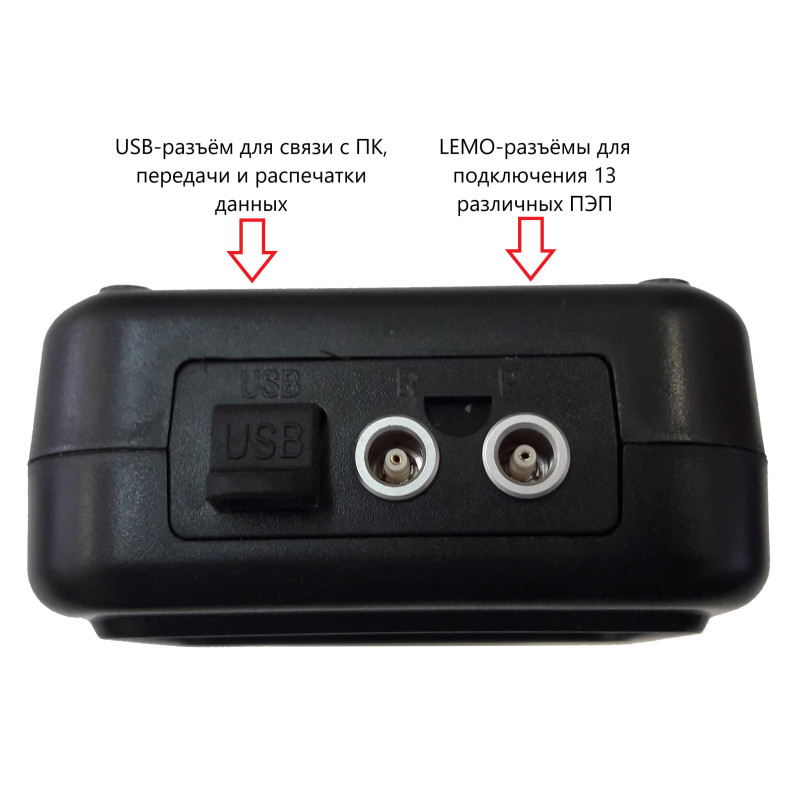

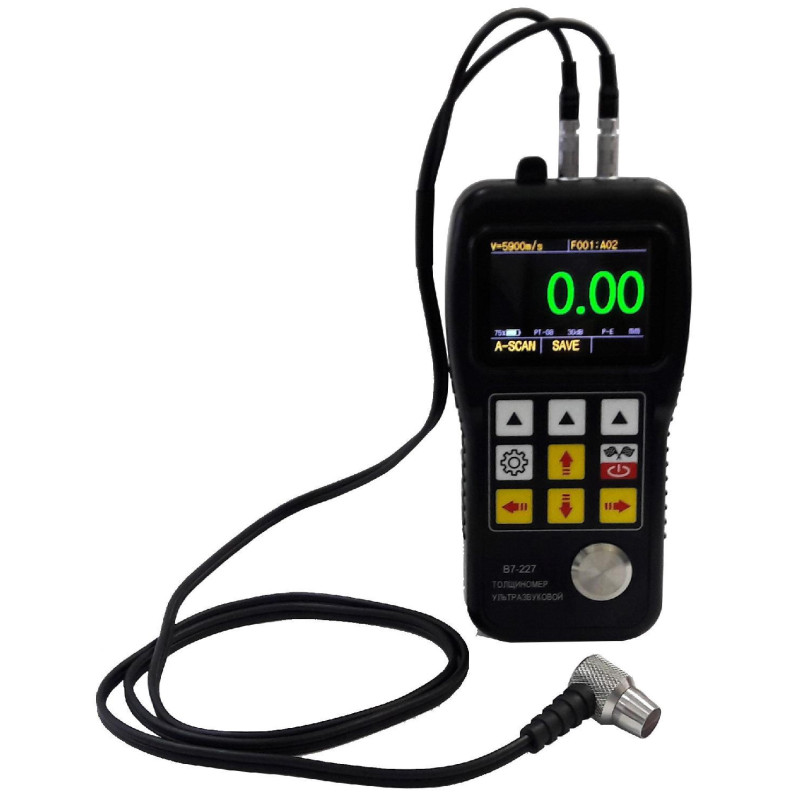

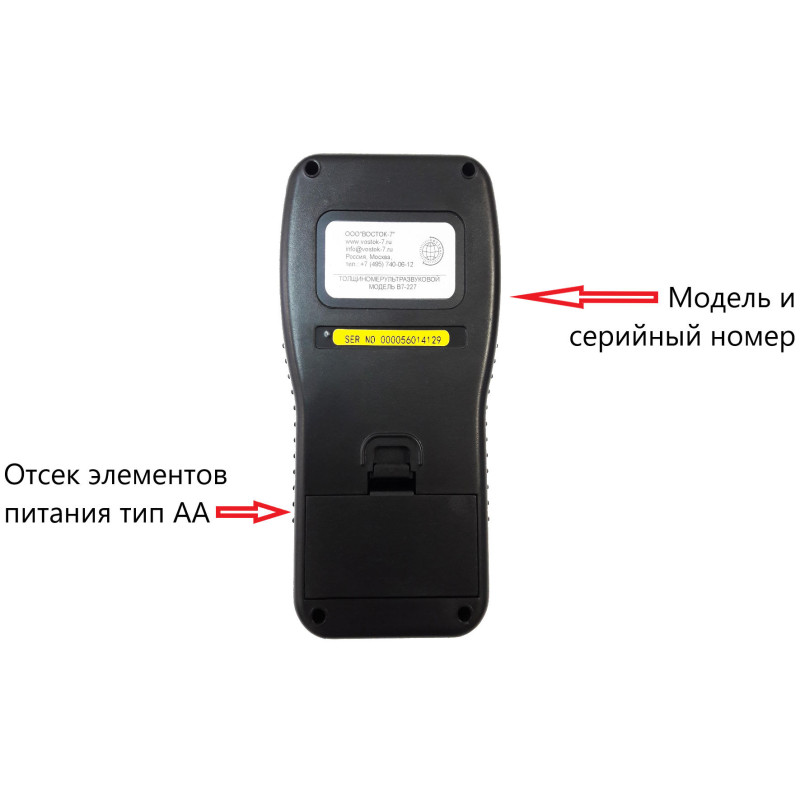

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры ультразвуковые В7-227 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 508 мм (по стали) с 13 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 350 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки, а также специализированный датчик для измерения через покрытие, в т. ч. коррозию. Работа с режимами А-скан и В-скан. Измерения скорости звука, установка порога допустимого MIN и MAX значений, в т. ч. в режиме В-скан, установка номинальной толщины в пределах диапазона измерений в режиме А-скана, режим коррекции сигнала и его формы, регулировка усиления от 8 до 55 дБ для материалов с большим затуханием сигнала (например литье из алюминия, меди и т.п.), возможность калибровки по 2-м точкам. Память на 100.000 значений толщины и 1.000 диаграмм сигналов A / B-сканирования, диаграммы и значения толщины могут быть сохранены в одном файле.
| Толщиномер В7-227. Типы преобразователей с характеристиками | |||||
| Модель | Диапазон по стали, мм | Ø контактного элемента, мм | Частота, МГц | Рабочая температура, 0С | Назначение |
| Преобразователи для стандартных измерений | |||||

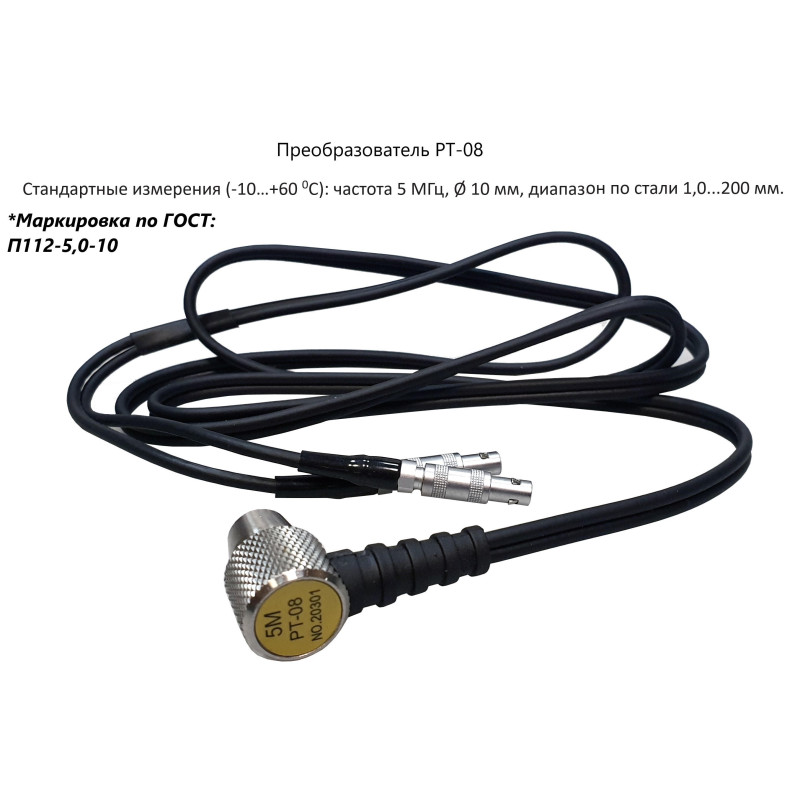

| PT-08* (П112-5,0-8) | 1…200 | 8 | 5 | -10…+70 | Входит в базовый комплект В7-227. Для стандартных измерений прямолинейных и изогнутых поверхностей. |
| TC500 (П112-5,0-5) | 0,8…60 | 5 | 5 | -10…+70 | По заказу: миниатюрный датчик для измерения в малых трубах |
| Преобразователи для малых толщин | |||||

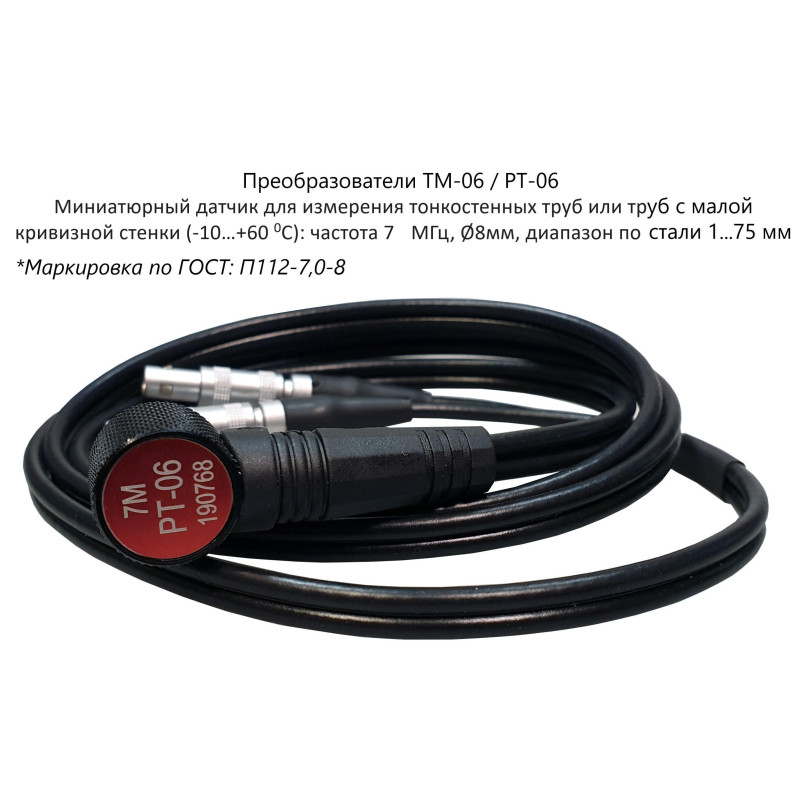

| РТ-06* (П112-7,0-8) | 1…75 | 8 | 7 | -10…+70 | По заказу: миниатюрный датчик для измерения в малых трубах, тонкостенных труб или труб с малой кривизной стенки |

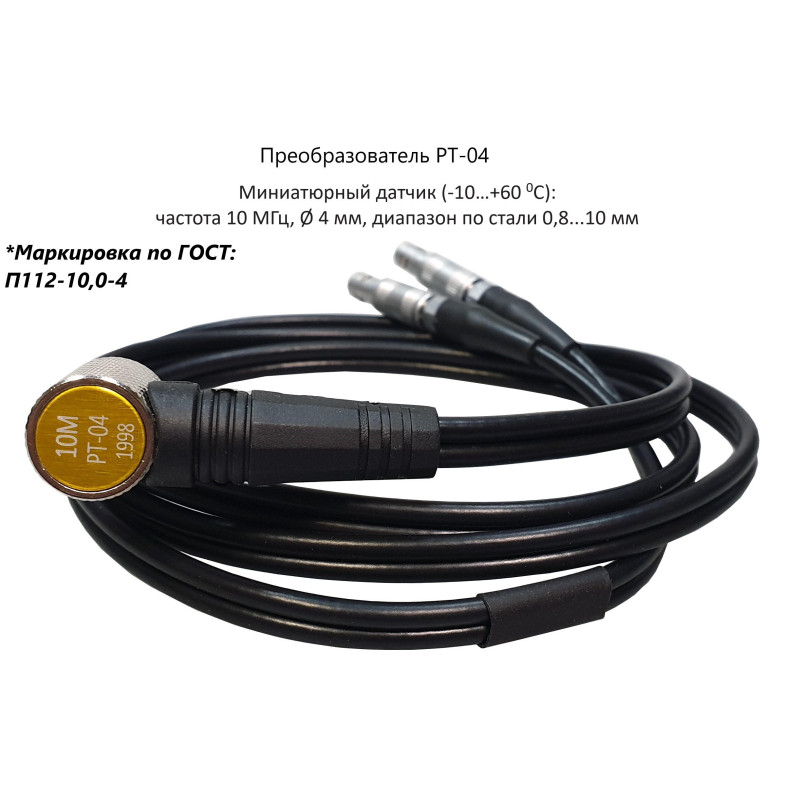

| РТ-04* (П112-10,0-4) | 0,8…10 | 4 | 10 | -10…+70 | |

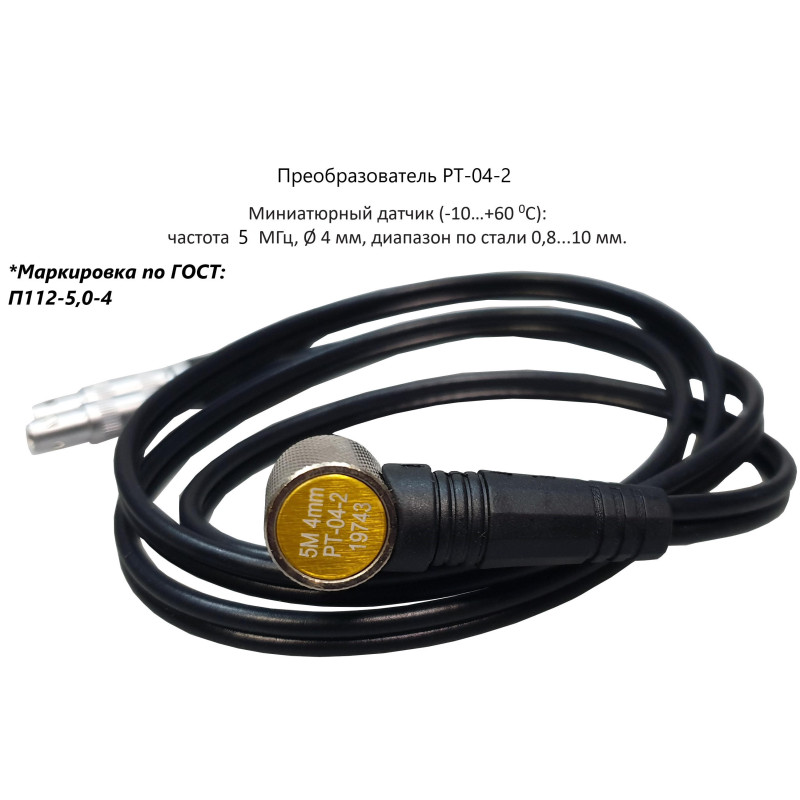

| РТ-04-2* (П112-5,0-4) | 0,8…12 | 4 | 5 | -10…+70 | |
| Преобразователи для больших толщин и материалов с большим затуханием ультразвука (в т. ч. чугуна) | |||||

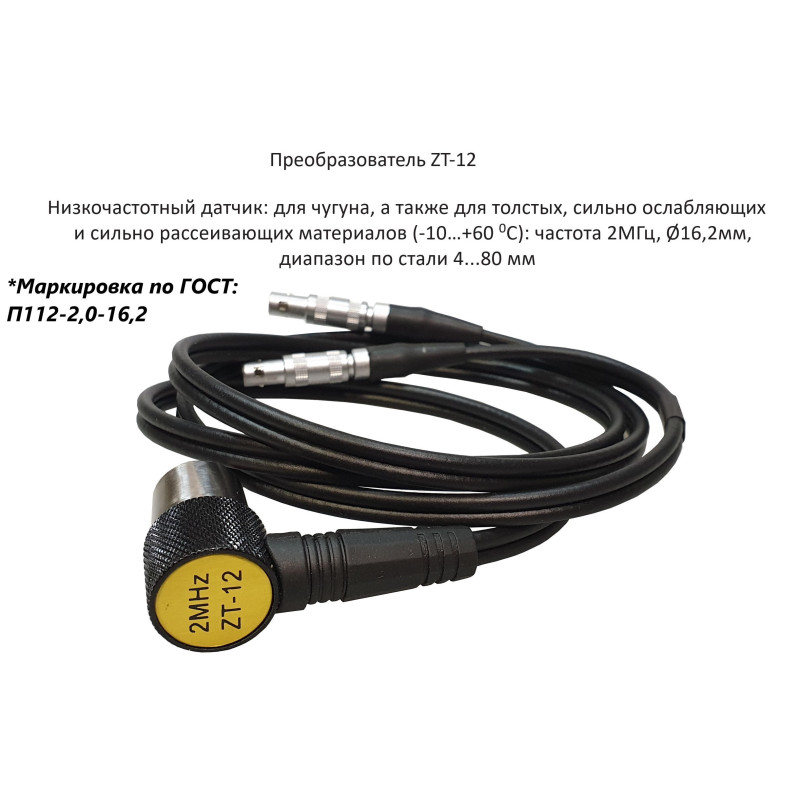

| ZТ-12* (NO2) (П112-2,0-12) | 3…300 | 12 | 2 | -10…+70 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 0…300 мм. |
| ZT-12-2 (П112-2,0-17) | 4…508 | 17 | 2 | -10…+70 | По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна толщиной в диапазоне 3…400 мм. |
| Преобразователи для высокотемпературных поверхностей | |||||

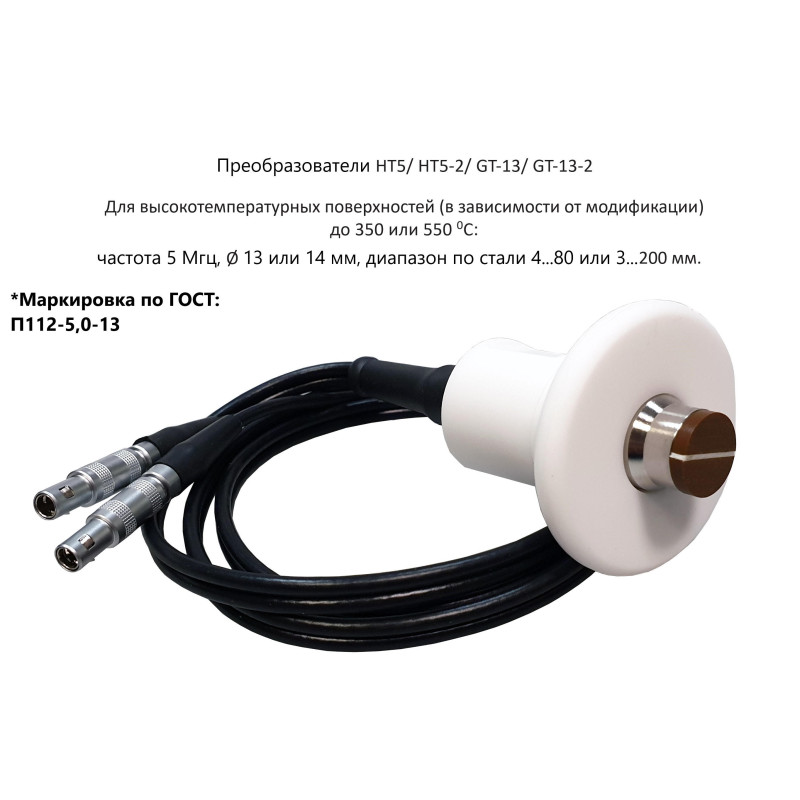

| GT-13-2* (П112-5,0-14) | 4…80 | 14 | 5 | -20…+550 | По заказу: для высокотемпературных поверхностей. |
| GT-13* (П112-5,0-14) | 4…80 | 14 | 5 | -20…+350 | |
* - типы преобразователей, на которые оформляется поверка толщиномера В7-227.
| Наименование характеристики | Значение |
| Диапазон измерений толщины (по стали), мм В7-227 преобразователь РТ-08 преобразователь ZT-12 преобразователь PT-06 преобразователь GT-13 преобразователь GT-13-2 преобразователь PT-04 преобразователь PT-04-2
преобразователь ТС510 |
от 1,0 до 200,0 от 3,0 до 300,0 от 2,0 до 20,0 от 4,0 до 80,0 от 4,0 до 80,0 от 0,8 до 10,0 от 0,8 до 12,0
от 2,0 до 200,0 от 3,0 до 18,01) |
| Дискретность отсчёта, мм | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм В7-227 преобразователь РТ-08 в диапазоне измерений от 2,0 до 10,0 мм включ. в диапазоне измерений св. 10,0 до 200,0 мм преобразователь ZT-12 в диапазоне измерений от 3,0 до 50,0 мм включ. в диапазоне измерений св. 50,0 до 300,0 мм - преобразователь PT-06 преобразователь GT-13 преобразователь GT-13-2 преобразователь PT-04-2 преобразователь ТС510 |
±0,1 ±(0,01H+0,05)
±(0,01H+0,1) ±(0,01H+1) ±(0,01H+0,05) ±(0,01H+0,1) ±(0,01H+0,1) ±(0,01H+0,1) ±(0,01H+0,05) |
|
1) через покрытие, в т. ч. коррозию, данная функция доступна в модели В7-237 и недоступна в модели В7-227;
H – измеренное значение толщины, мм. | |
| Диапазон скоростей распространения ультразвуковых волн, м/с | от 1000 до 9999 |
| Толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны, min, мм - для преобразователя с частотой 2 и 5 МГц - для преобразователя с частотой 7 МГц |
3,0 2,0 |
| Количество сохранённых в памяти прибора скоростей звука | 5 |
| Шероховатость поверхности (Rz) со стороны ввода УЗК, мкм, не более |
80 |
| Шероховатость поверхности (Rz) со стороны, противоположной стороне ввода УЗК, мкм, не более |
160 |
| Память | 100.000 значений и 1.000 диаграмм |
| Питание осуществляется от двух батарей типа АА напряжением, В | 3 |
| Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 200 |
| Время авто выключения прибора при отключённом ПЭП, мин | 5 |
| Гарантийный срок эксплуатации, месяц | 24 |
| Габаритные размеры, мм, не более: –длина –ширина –высота |
75 35 150 |
| Масса, г, не более | 200 |
| Температура поверхности контролируемых изделий (*высокотемпературные), °С | -10…+60 (+350…+550*) |
| Условия эксплуатации: – температура окружающего воздуха, ºС | от 0 до + 35 |

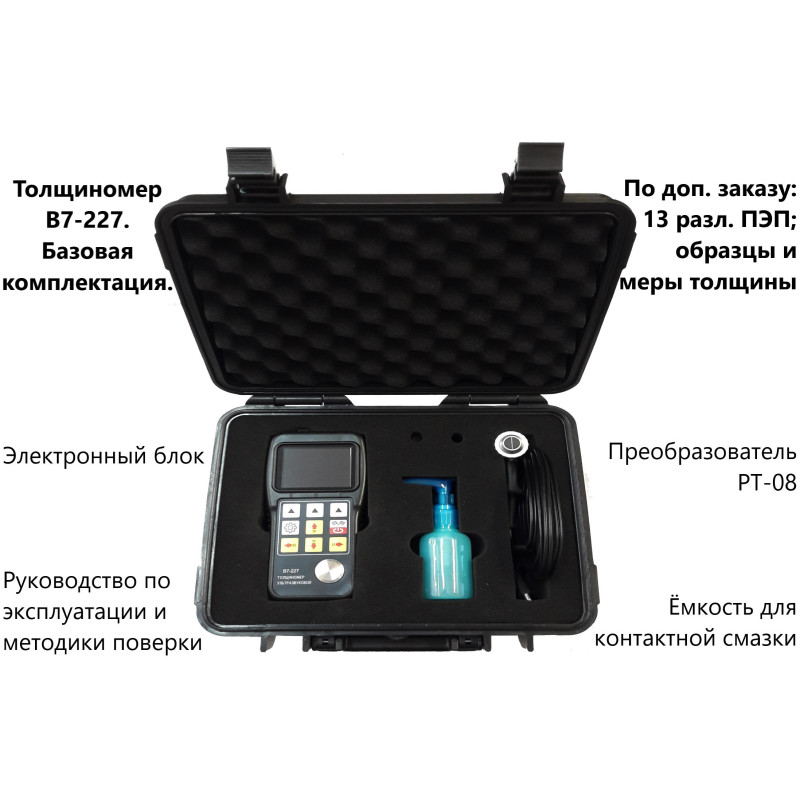

| Базовая комплектация: | К-ВО |
| Блок электронный без батареек | 1 шт. |
| Преобразователь РТ-08 (для В7-227) и ТС510 (для В7-237) | 1 шт. |
| Ёмкость для контактной смазки | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Упаковочный кейс для хранения и переноски | 1 шт. |
| Дополнительная комплектация (по заказу): |
|
| Преобразователи 2 / 5 / 7,5 / 10 МГц различного назначения | На заказ |
| Калибровочные образцы / меры толщины | На заказ |
| Контактная смазка для обычного применения и высокотемпературная контактная смазка | На заказ |
