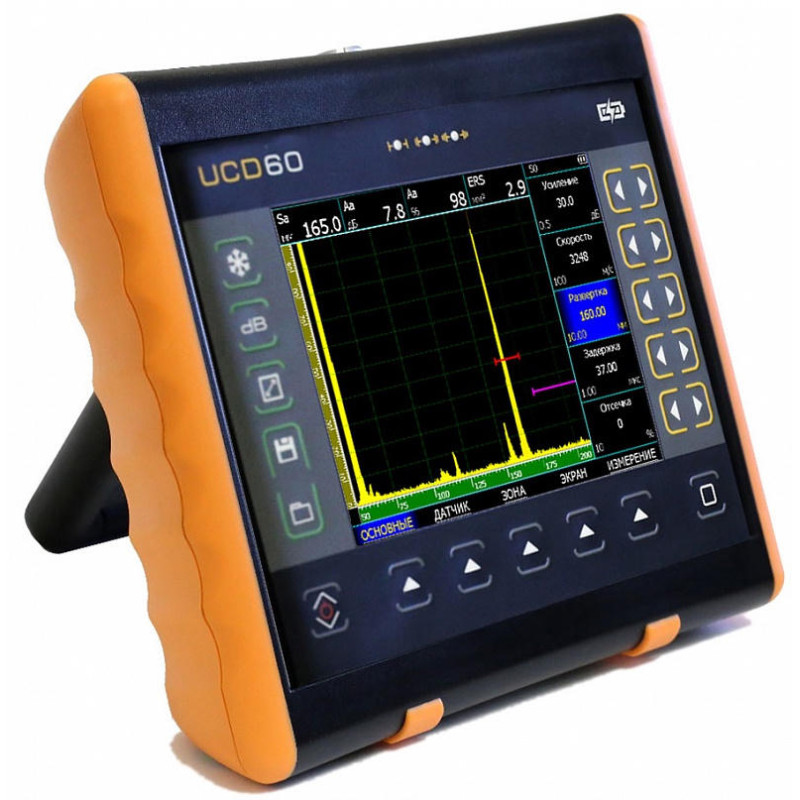

УСД-60 ультразвуковой дефектоскоп

Назначение средства измерений:

Дефектоскопы ультразвуковые УСД-60 (далее – дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, с определением координат их залегания и размеров, для измерения геометрических параметров объектов контроля, путем измерения и анализа амплитуды и временных характеристик принятых ультразвуковых сигналов.

Описание средства измерений:

В основе работы дефектоскопа лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий. Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые электрически связаны с генератором и приемником дефектоскопа. В многоканальных моделях эту связь выполняет коммутатор (внешний или внутренний) генератора и усилителя, предназначенный для выбора в каждом канале заданных преобразователей. Принятый ультразвуковой сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки в соответствии с заданными параметрами. Результаты обработки поступают в процессорный модуль дефектоскопа. Процессорный модуль выполняет окончательный анализ поступающих результатов и выводит их на экран, сохраняет, при необходимости, в энергонезависимую память, а также обеспечивает интерфейс пользователя к управлению параметрами работы дефектоскопа. Дефектоскопы выпускаются в различных модификациях, отличающихся по условиям эксплуатации, количеству каналов контроля, габаритными размерами, способу размещения (крепления) и интерфейсом измерительной части, версии программного обеспечения.

Выпускаются следующие базовые модели дефектоскопов УСД-60:

• УСД-60 – базовая модель;
• УСД-60Н – модель с частотным диапазоном от 0,02 до 2,5 МГц;
• УСД-60-8К – модель для работы в одноканальном или многоканальном режиме, при использовании блока коммутатора, с возможностью записи координат;
• УСД-60-8К-А – многоканальная модель, со встроенным коммутатором, предназначенная для установки на мобильные автоматизированные системы контроля сварных швов, с расширенным температурным диапазоном эксплуатации от минус 40°С до плюс 50°С, со встроенными средствами анализа результатов контроля;
• УСД-60-8К-W – многоканальная модель, со специализированным программным обеспечением (ПО), предназначенная для контроля сварных швов с использованием механизированных и автоматизированных устройств перемещения преобразователей, со встроенными средствами анализа результатов контроля;
• УСД-60-8К-WF – модель, имеющая раздельные отдельные измерительный многоканальный блок и блок регистрации результатов, соединенные через беспроводной интерфейс по стандарту 802.11 a/b/g (Wi-Fi), и предназначенная для использования в составе мобильных автоматизированных системы контроля, с расширенным температурным диапазоном эксплуатации от минус 40°С до плюс 50°С
• УСД-60ФР - модель, совмещающая использование классических преобразователей ФАР с математической обработкой сигналов по методу SAFT.

С дефектоскопами могут использоваться пьезоэлектрические преобразователи, работающие на частотах от 0,5 до 15 МГц. Дефектоскопы могут быть применены в машиностроении, металлургической промышленности, на железнодорожном, авиационном и других видах транспорта, энергетике и других отраслях, для контроля изделий основного производства и технологического оборудования, как самостоятельно, так и в составе механизированных, автоматических и автоматизированных установок (комплексов, систем) контроля.

Отличительные особенности измерений ультразвуковым дефектоскопом УСД-60:

Легендарный ультразвуковой дефектоскоп УСД-60 теперь в новом эргономичном корпусе и с возможностью последующего обновления до версии дефектоскопа на фазированных решетках УСД-60ФР.
После глубокой модернизации прибор представляет собой новую универсальную платформу, позволяющую пользователю наращивать возможности прибора по мере необходимости.
В базовой версии дефектоскоп УСД-60 поставляется как суперсовременный классический ручной дефектоскоп со всем разнообразием возможностей, присущих лучшим представителям класса.

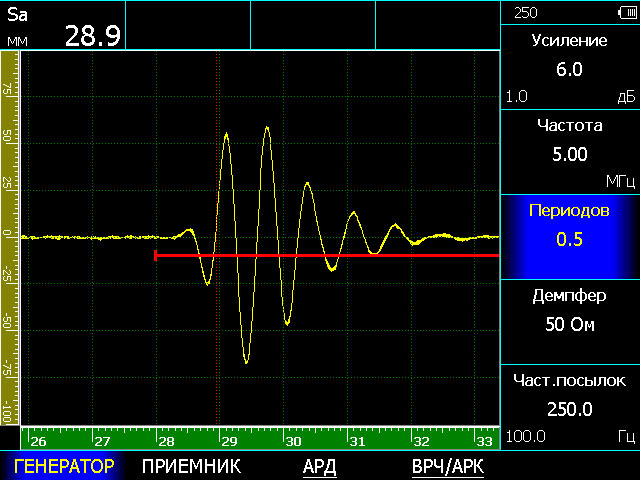

Дефектоскоп снабжен мощным регулируемым генератором и малошумящим широкополосным приемником последнего поколения с набором узколополосных фильтров для повышения соотношения сигнал/шум. База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы. Богатый функционал, включающий функции ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта, позволяет реализовывать любые современные методики контроля.

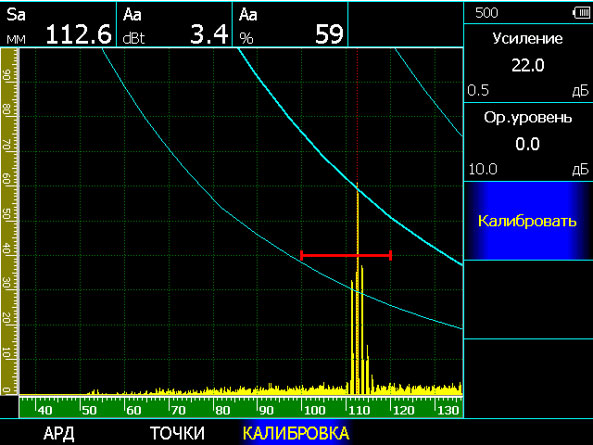

Функция автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматическая калибровка реальной скорости в материале объекта контроля, автоматическая калибровка зоны контроля по прямому и однократному лучу, встроенный помощник расчета геометрии при контроле сварных соединений - позволяют сделать процедуру настройки легкой и понятной.
Вход для двухканального оптического энкодера обеспечивает построение B-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.
Масштабируемая программная структура новой версии дефектоскопа позволяет пользователю самостоятельно в дальнейшем наращивать возможности прибора по мере необходимости работы с TOFD сканерами, 16-и канальными фазированными решетками, многоэлементными сканерами.
Высокоточная толщинометрия и использование активных электромагнитно-акустических (ЭМА) преобразователей позволяет проводить толщинометрию стенки изделия под слоями непроводящих покрытий любой структуры и без зачистки ржавчины.
Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

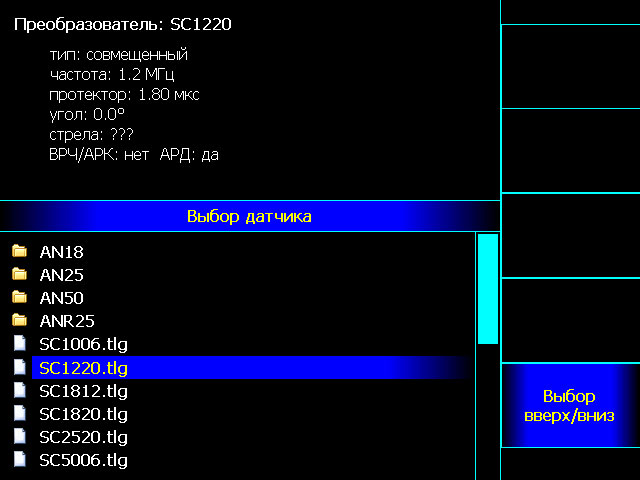

• Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы.

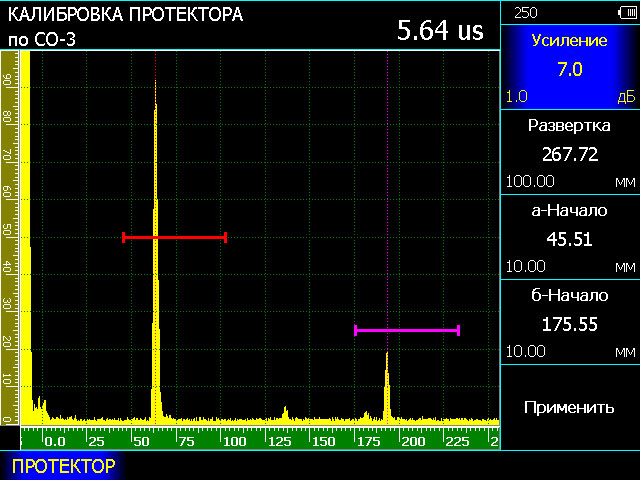

• Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2

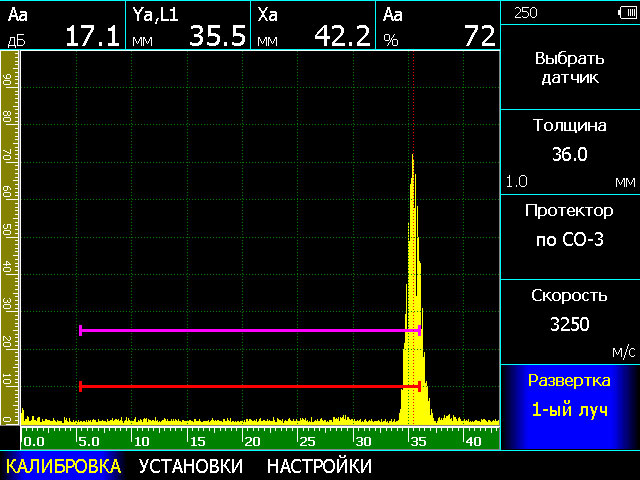

• Автоматическая калибровка развертки и стробов при контроле сварных соединений

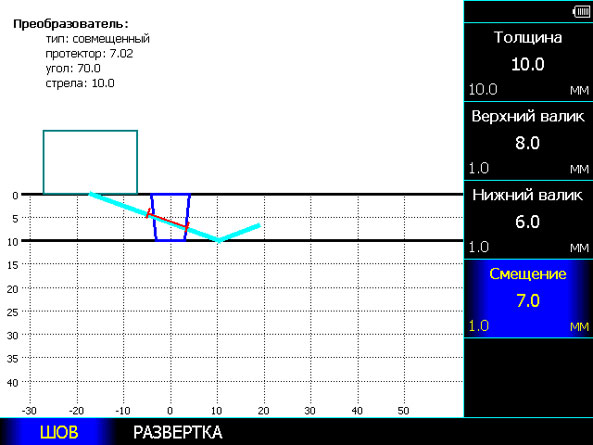

• Помощник контроля сварных соединений с построением хода лучей с учетом толщины контролируемого материала и геометрии сварного шва.






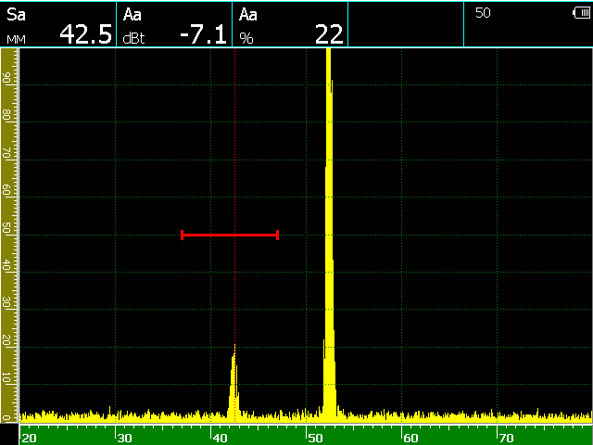

• Полноэкранный режим работы

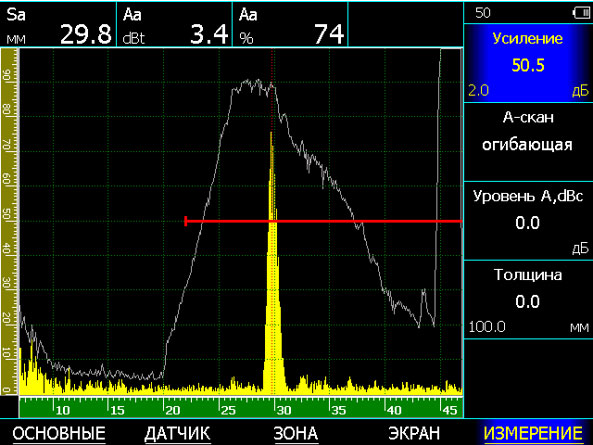

• Режим огибающей сигнала

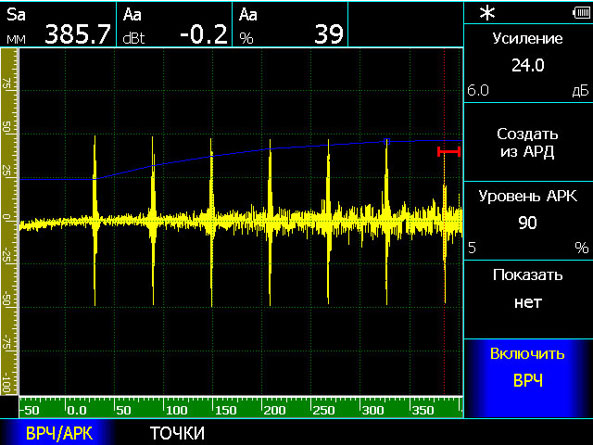

• Функции Временной Регулировки Чувствительности (ВРЧ) и АРК






• Встроенные АРД диаграммы


• Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD
• Запись сигналов по 1 или 2х координатному датчику оборотов

• Функции ВРЧ, АРК и АРД

• Работа с ЭМА преобразователями
• Конструктор геометрии сварного шва

• Интерфейс: USB
• Обновление прошивки по USB

• Питание: Li-ion аккумулятор или внешний блок питания
• до 10 часов работы от аккумулятора
