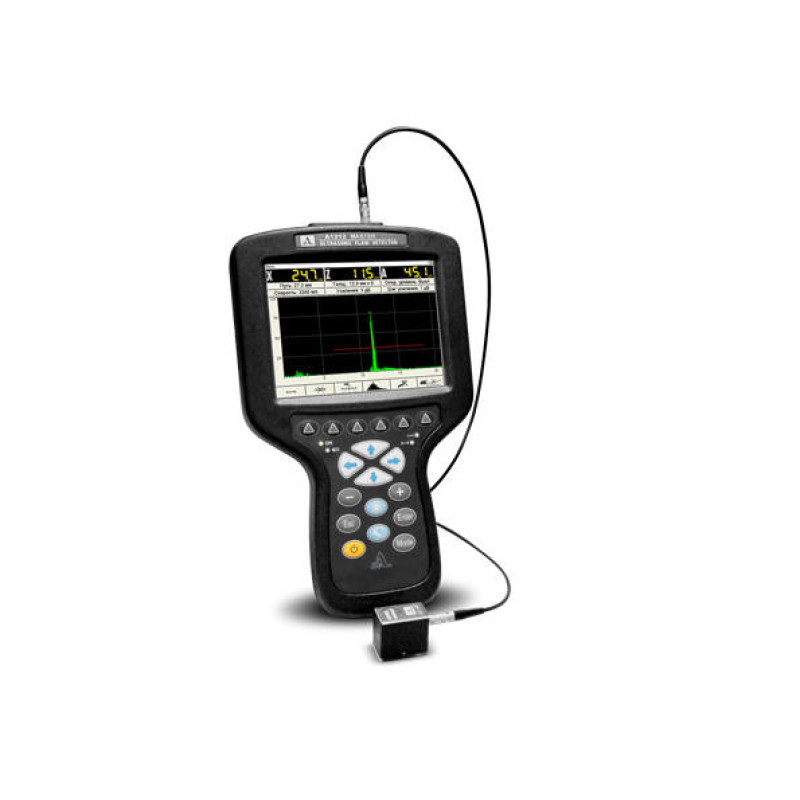

Ультразвуковой дефектоскоп А1212 MASTER

Ультразвуковой дефектоскоп А1212 MASTER - обновленная модернизированная модель ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ!

Ультразвуковой дефектоскоп А1212 MASTER - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Назначение

• Контроль сварных швов
• Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
• Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
• Измерение толщины изделия

Особенности

• Все возможности ультразвукового дефектоскопа А1212 в компактном корпусе

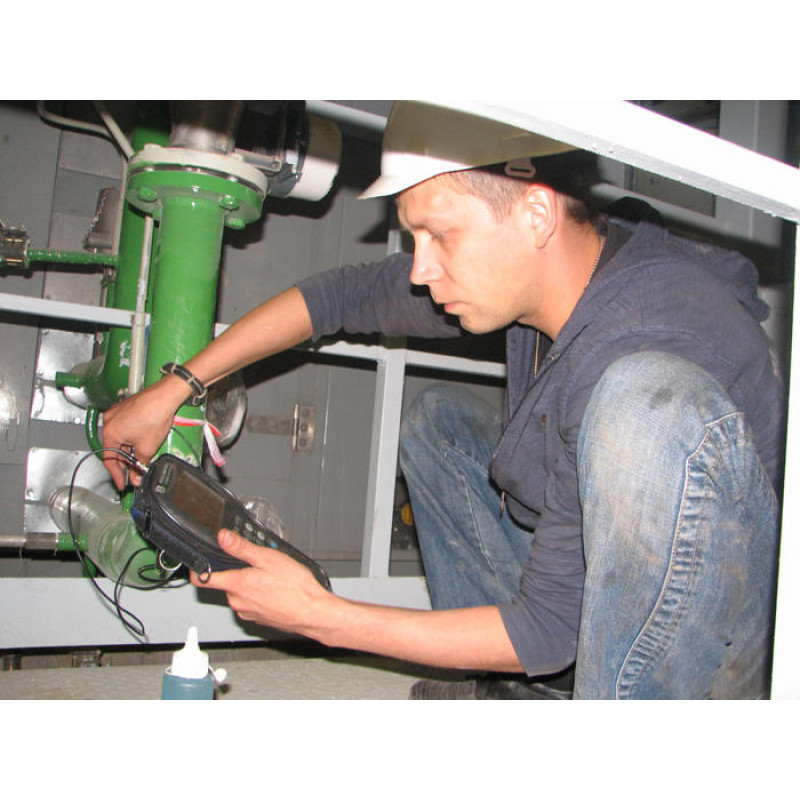

• Оптимален для замеров в труднодоступных местах объекта
• Небольшой вес и габариты прибора позволяют работать в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
• Вес прибора - 800 грамм вместе с аккумулятором
• Максимальное время непрерывной работы – 8 часов
• Эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
• Большой высококонтрастный цветной TFT дисплей с высоким разрешением (640 x 480 точек) позволяет работать с прибором продолжительное время, не напрягая зрение
• Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры

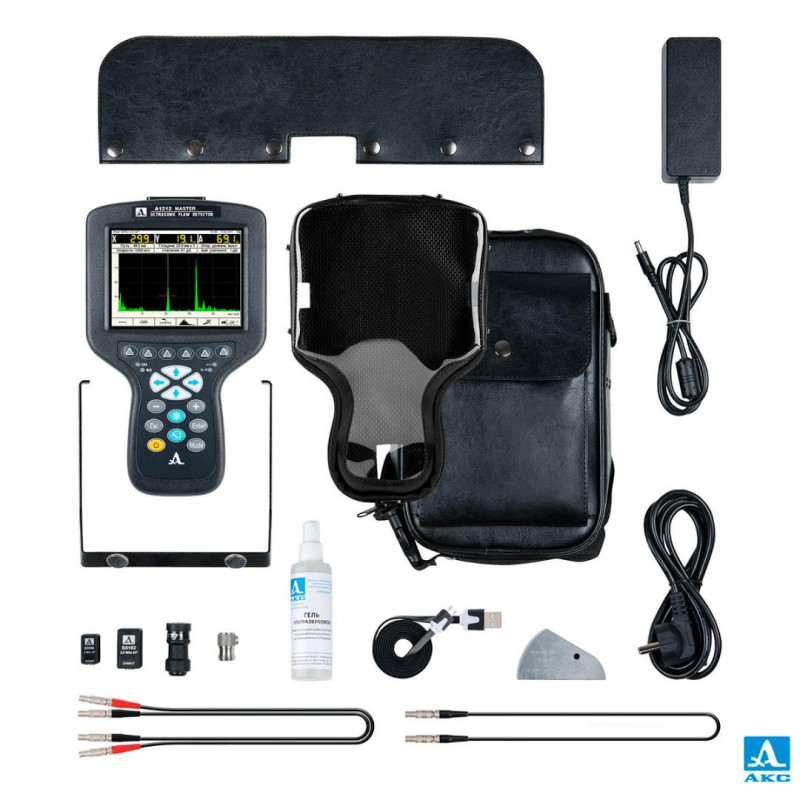

• Возможность крепления электронного блока дефектоскопа А1212 в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для замеров в труднодоступных меcтах и на высоте
• Специализированный чехол с солнцезащитной блендой защищает электронный блок дефектоскопа А1212 от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей
• энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
• традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
• запоминание на экране огибающей максимумов сигнала
• автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
• возможность ручного замера уровня и координат принятых сигналов с помощью экранного курсора
• программируемая форма зондирующего импульса
• регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
• построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
• встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади контроля дефектов
• возможность использования DAC-кривых
• дополнительные режимы: "стоп - кадр", "электронная временная лупа"
• связь с компьютером по высокоскоростному USB-порту
• совместимость с широким спектром преобразователей различных производителей

Возможности А1212 Master:

Ультразвуковой дефектоскоп А1212 MASTER имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.

АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади контроля дефектов и на порядок повысить производительность контроля.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа А1212 импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры и осуществлять контроль дефектов по всей контролируемой толщине объекта контроля.

Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Дополнительные возможности

Крепление электронного блока дефектоскопа А1212 в специализированном планшете позволяет освободить обе руки и делает прибор удобным инструментом для работы в труднодоступных меcтах и на высоте.

Специализированный чехол с солнцезащитной блендой защищают электронный блок дефектоскопа А1212 от грязи, воды и пыли, а также от внешнего освещения и солнечных лучей.

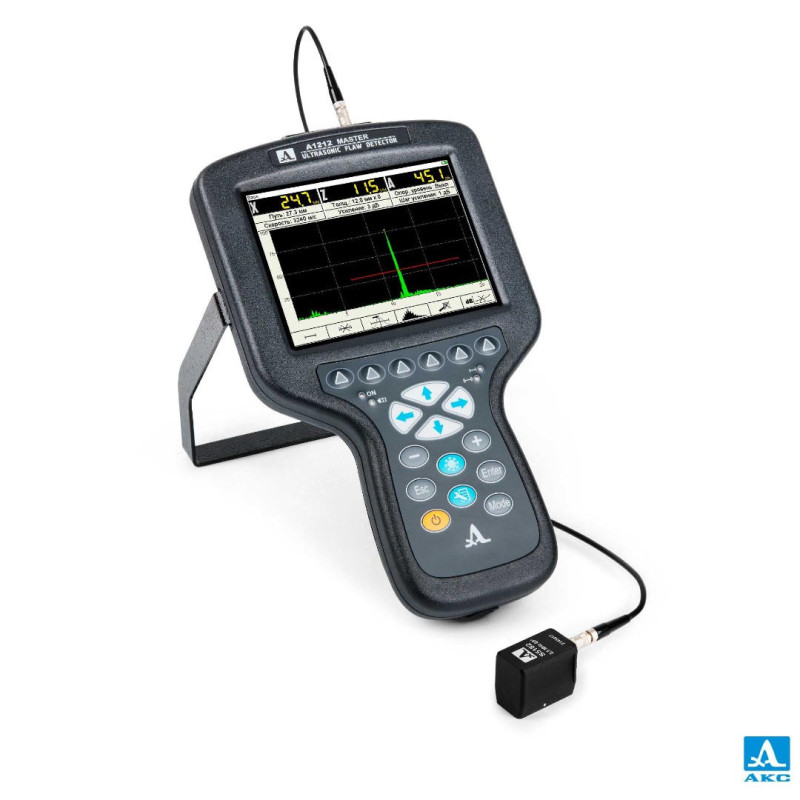

Использование солнцезащитной бленды в качестве подставки для настольного расположения дефектоскопа А1212 значительно облегчает работу с прибором в лабораторных условиях.

Интуитивный интерфейс настройки и работы с прибором

• Быстрый доступ к функциям управления

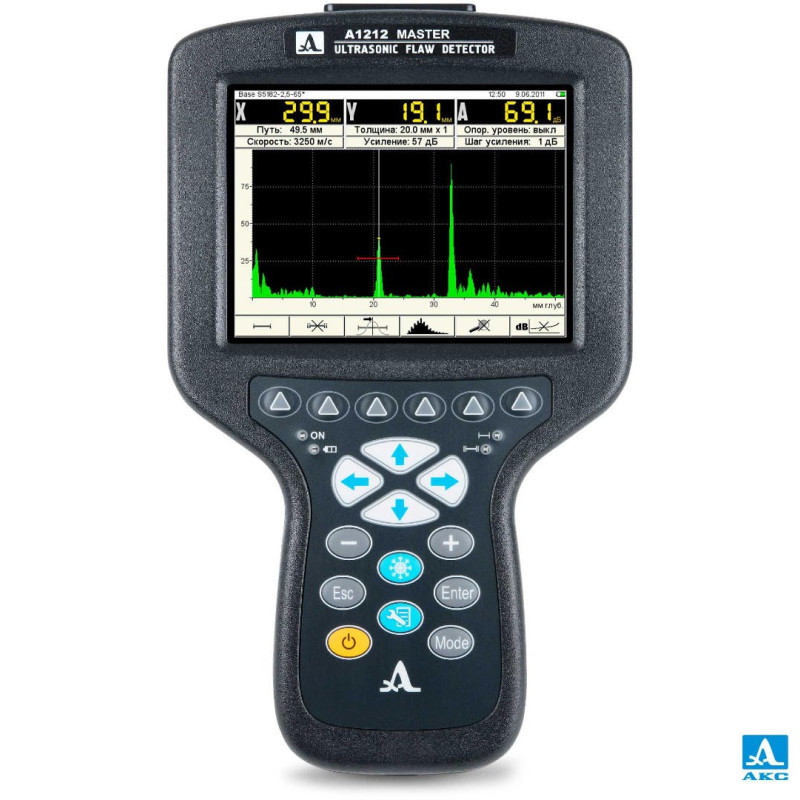

  В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить контроль с дефектоскопом.




• Большая библиотека конфигураций настраиваемых параметров (100 вариантов)

  Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.




• Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).



  Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.




• Запись голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).



  В течение 20 секунд пользователь может записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.




• Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.




• Работа с результатами замеров



  Полученные результаты замеров можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
