Портативные ультразвуковые твердомеры UCI для металлов
Портативные ультразвуковые твердомеры UCI предназначены для оперативного измерения твердости металлов непосредственно на деталях и готовых изделиях. Компактный электронный блок и ручной датчик позволяют выполнять контроль в цехе, лаборатории и полевых условиях без перемещения изделия к стационарному твердомеру.
Метод UCI особенно удобен для локальных измерений на небольших и тонкостенных деталях, поверхностно-упрочненных изделиях, сварных соединениях, зубьях шестерен, в пазах и других труднодоступных местах. В категории представлены портативные ультразвуковые твердомеры ТКМ-459C и ТКМ-459М производства НПП МАШПРОЕКТ.
Как работает портативный ультразвуковой твердомер UCI
UCI расшифровывается как Ultrasonic Contact Impedance - ультразвуковой контактный импеданс. В измерительном датчике используется стержень с алмазным индентором Виккерса, который колеблется с определенной частотой. При внедрении индентора в поверхность металла частота колебаний изменяется, а прибор использует это изменение для определения твердости.
Отпечаток после UCI-измерения очень мал, поэтому метод подходит для локального контроля готовых деталей и участков, где крупный отпечаток нежелателен.
Для каких задач применяют портативные UCI твердомеры
- контроль поверхностно-закаленных и цементированных деталей;
- измерение твердости зубьев шестерен, валов и деталей сложной формы;
- контроль тонкостенных и малогабаритных металлических изделий;
- измерение в пазах, выемках и труднодоступных участках;
- контроль локальных участков сварных соединений и зон термического влияния;
- измерение твердости мелкозернистых металлов и сплавов;
- контроль упрочненных поверхностей и покрытий при использовании подходящего датчика.

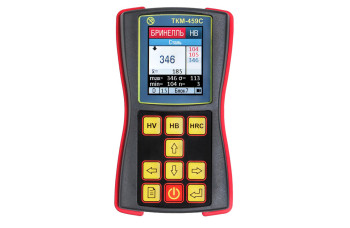

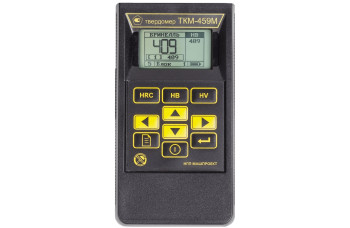

ТКМ-459C и ТКМ-459М
| Модель | Тип прибора | Основные шкалы | Применение |
|---|---|---|---|
| ТКМ-459C | Портативный ультразвуковой UCI | HB, HRC, HV | Производственный, лабораторный и выездной контроль металлов |
| ТКМ-459М | Портативный ультразвуковой UCI | HB, HRC, HV | Локальный контроль деталей, упрочненных поверхностей и труднодоступных участков |
Для обеих моделей заявлены основные диапазоны 90-450 HB, 20-70 HRC и 240-940 HV. Дополнительные калибровки позволяют адаптировать прибор к отдельным материалам и специальным задачам контроля.
Преимущества портативного UCI твердомера
Главное преимущество портативного UCI твердомера - малая зона измерения. Для ТКМ-459 минимальная площадка установки датчика на плоской поверхности может составлять от 1 мм, а измерения в пазах и глухих отверстиях возможны при доступной зоне от 5 мм.
Это позволяет контролировать участки, на которых применение крупного динамического датчика или стационарного оборудования затруднено. Положение UCI-датчика в пространстве также не оказывает такого влияния на результат, как направление удара при динамическом методе.
Чем портативный UCI твердомер отличается от твердомера Либа
UCI и Leeb являются разными методами портативного измерения твердости. Динамический твердомер Либа определяет твердость по скорости удара и отскока ударного тела, поэтому особенно удобен для массивных изделий.
Портативный ультразвуковой твердомер UCI использует внедрение алмазного индентора и изменение частоты колебаний датчика. Метод хорошо подходит для небольших зон контроля, тонких деталей, упрочненных поверхностей и изделий сложной формы.
Масса, толщина и поверхность изделия при UCI-измерении
Метод UCI менее требователен к массе изделия, чем динамический метод Либа, но размеры и жесткость детали все равно необходимо учитывать. Для штатной конфигурации ТКМ-459 при массе изделия более 1 кг и достаточной толщине дополнительное закрепление обычно не требуется.
Легкие и очень тонкие детали могут потребовать фиксации на массивной опорной плите. На точность также влияет подготовка поверхности: чем меньше шероховатость, тем стабильнее контакт индентора и повторяемость результатов.

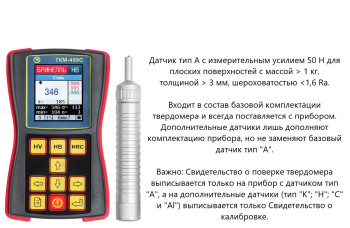

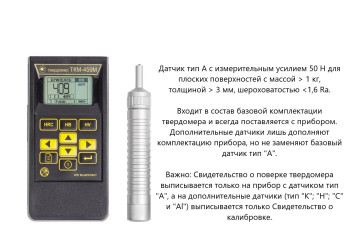

Датчики для портативных твердомеров ТКМ-459
Для серии ТКМ-459 предусмотрены UCI-датчики с различной испытательной нагрузкой и конструкцией. Штатный датчик типа A используется для большинства задач. Датчики с меньшей нагрузкой подходят для более локального контроля и отдельных покрытий, а специальные укороченные или удлиненные исполнения применяются внутри труб, емкостей, пазов и других труднодоступных зон.
Тип датчика необходимо выбирать с учетом толщины детали, состояния поверхности, размеров зоны контроля и требуемой глубины воздействия.
Стандарты для портативных UCI твердомеров
Метод портативного измерения твердости UCI регламентируется ASTM A1038. Стандарт описывает определение сравнительных значений твердости методом ультразвукового контактного импеданса и применение портативных приборов на крупных, небольших и труднодоступных участках металлических деталей.
При сравнении результатов с другими шкалами необходимо учитывать материал и используемую калибровку. Значения разных методов твердости нельзя считать универсально взаимозаменяемыми без учета применяемой методики.
Твердомеры портативные
Ультразвуковые твердомеры UCI относятся к портативным приборам для локального измерения твердости металлов непосредственно на деталях и конструкциях. Динамические, Вебстер, Баркол и другие методы представлены в родительской категории Твердомеры портативные.
Частые вопросы о портативных ультразвуковых твердомерах UCI
Портативный ультразвуковой твердомер UCI используют для локального измерения твердости металлов непосредственно на деталях и готовых изделиях. Метод подходит для тонких и небольших деталей, упрочненных поверхностей, зубьев шестерен, валов, сварных соединений и труднодоступных участков.
Портативный UCI твердомер использует колеблющийся стержень с алмазным индентором Виккерса. При внедрении индентора в поверхность изменяется частота колебаний датчика. Электронный блок анализирует это изменение и определяет значение твердости с учетом калибровки прибора.
Портативный твердомер UCI определяет твердость по изменению параметров ультразвуковых колебаний при внедрении алмазного индентора, а твердомер Либа использует удар и отскок ударного тела. UCI особенно удобен для малых зон контроля, тонких деталей и упрочненных поверхностей, а Leeb - для массивных изделий.
Да. Портативные UCI твердомеры хорошо подходят для локального контроля небольших и тонкостенных металлических деталей. Однако очень легкие или тонкие изделия могут потребовать жесткой фиксации или установки на массивную опорную плиту в соответствии с инструкцией прибора.
Да. Портативные UCI твердомеры применяются для локального контроля зубьев, пазов, выемок и других труднодоступных участков. Для серии ТКМ-459 предусмотрены специальные датчики и насадки, а минимальная зона установки датчика зависит от конкретной конфигурации.
Портативный твердомер UCI выполняет локальное вдавливание индентора, поэтому шероховатость и загрязнение поверхности влияют на стабильность контакта и повторяемость результата. Для наиболее точных измерений участок контроля необходимо подготовить в соответствии с требованиями датчика и инструкции прибора.
Портативные ультразвуковые твердомеры ТКМ-459C и ТКМ-459М работают с основными шкалами HB, HRC и HV. Для текущих моделей заявлены диапазоны 90-450 HB, 20-70 HRC и 240-940 HV. Дополнительные калибровки позволяют решать специальные задачи для отдельных материалов.
Портативное измерение твердости методом ультразвукового контактного импеданса регламентируется ASTM A1038. Актуальная редакция ASTM A1038-26 описывает UCI как метод сравнительного определения твердости металлических изделий с использованием портативных приборов.
