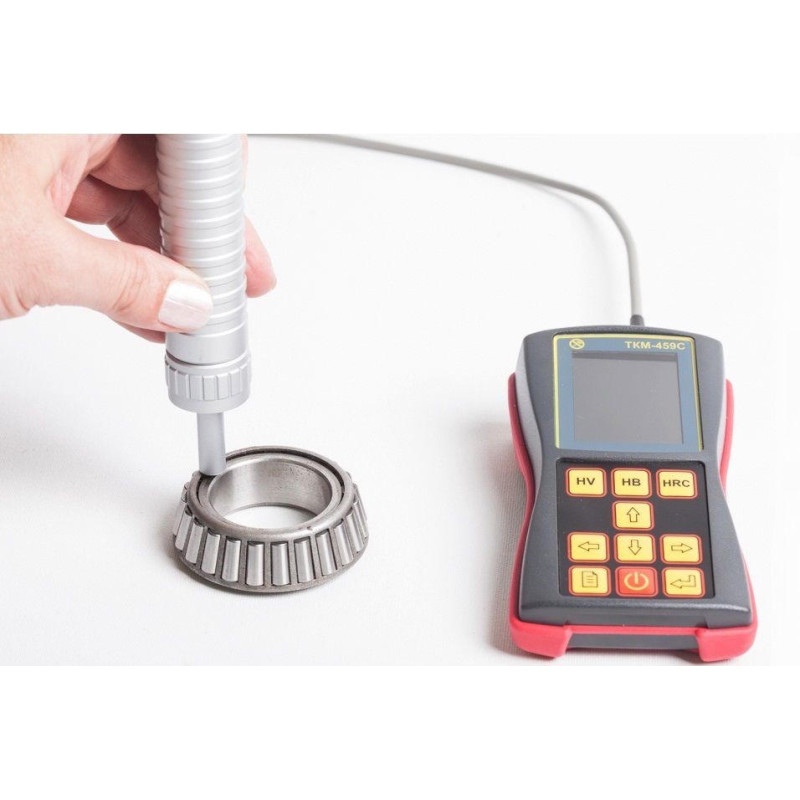

Ультразвуковой твердомер ТКМ-459C
- Производитель:
- Модель:000145
- Артикул:000145
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 48907-12 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | РБ 03 03 3798 12 |
| Республика Казахстан, КазИнМетр | KZ.02.03.05067-2021/48907-12 |
| Украина | UA-MI/3-1396-2011 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

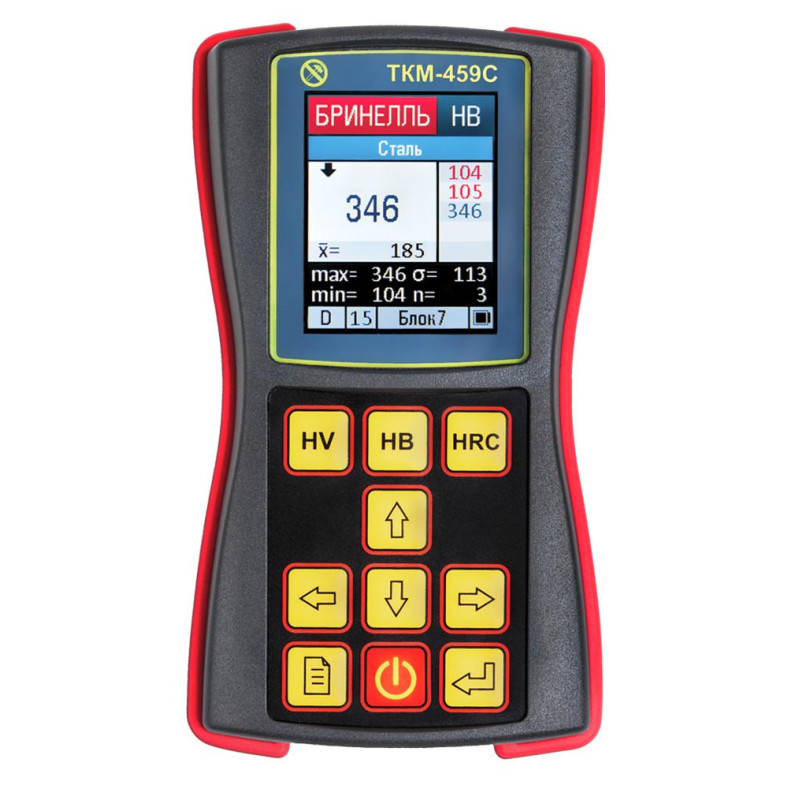

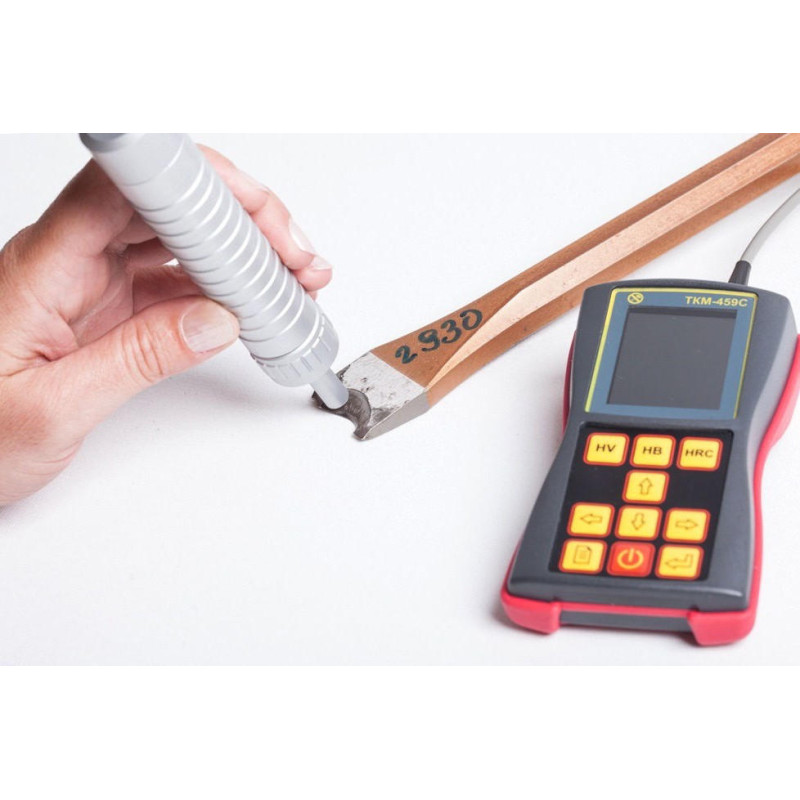

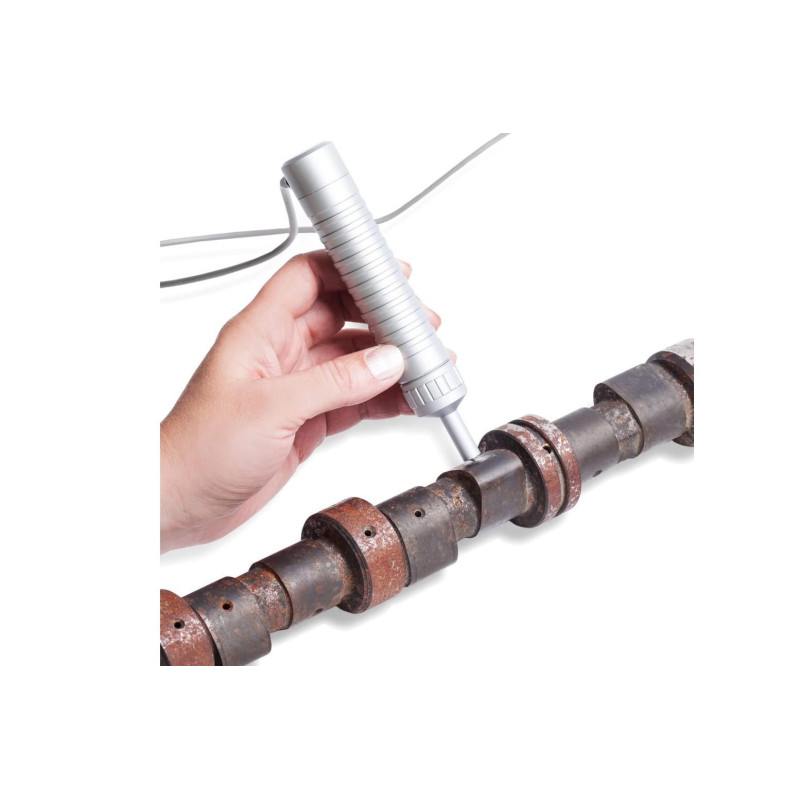

ТКМ-459С – твердомер ультразвуковой для быстрого измерения твёрдости металлов и металлических изделий:
- поверхностно-упрочненных поверхностей (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром), наплавок,
- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Преимущества:
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Контроль твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля – от 1 мм.
- Контроль в пазах и глухих отверстиях – от 5 мм.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Предусмотрено оповещение о выходе результата измерения за установленные пределы.
Особенности:
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Цветной графический дисплей позволяет чётко видеть показания при любом освещении.
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Уникальная система статистической обработки данных результатов измерений из памяти прибора.
- Оперативная корректировка показаний прибора по 1-й или 2-м образцовым мерам твёрдости.
- Программирование:
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
- Твердомер ультразвуковой ТКМ-459С поставляется в комплектациях "Базовый", “Специальный”, “Максимум”, “Максимум+”, “Универсальный”, “Универсальный+” - подробная информация во вкладке КОМПЛЕКТНОСТЬ.
Допоплнительнве принадлежности (по заказу) позволяют расширить диапазон использования ультразвукового твердомера ТКМ-459С для различных специализированных условий:

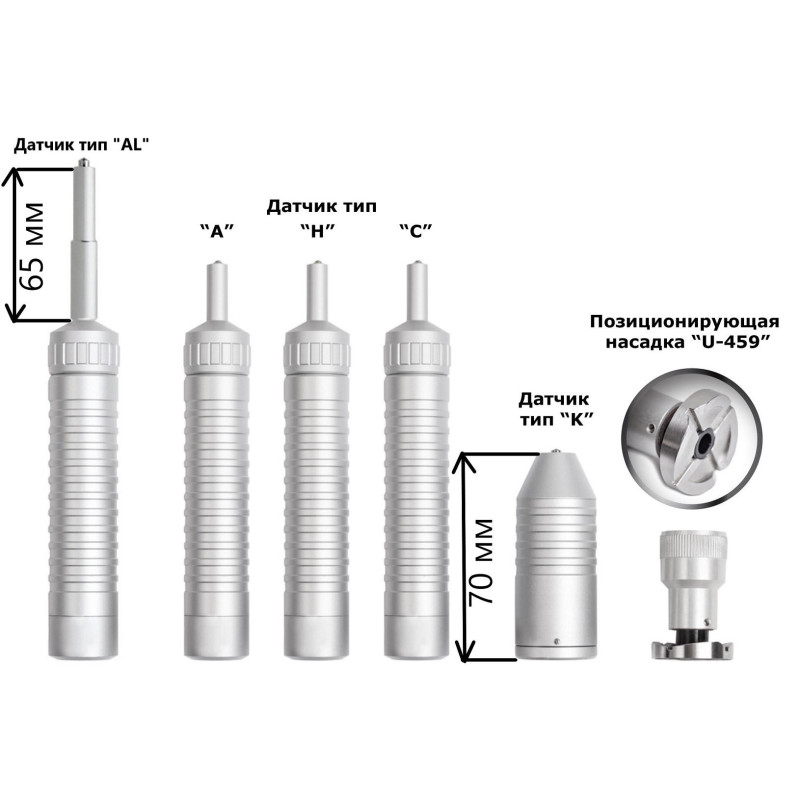

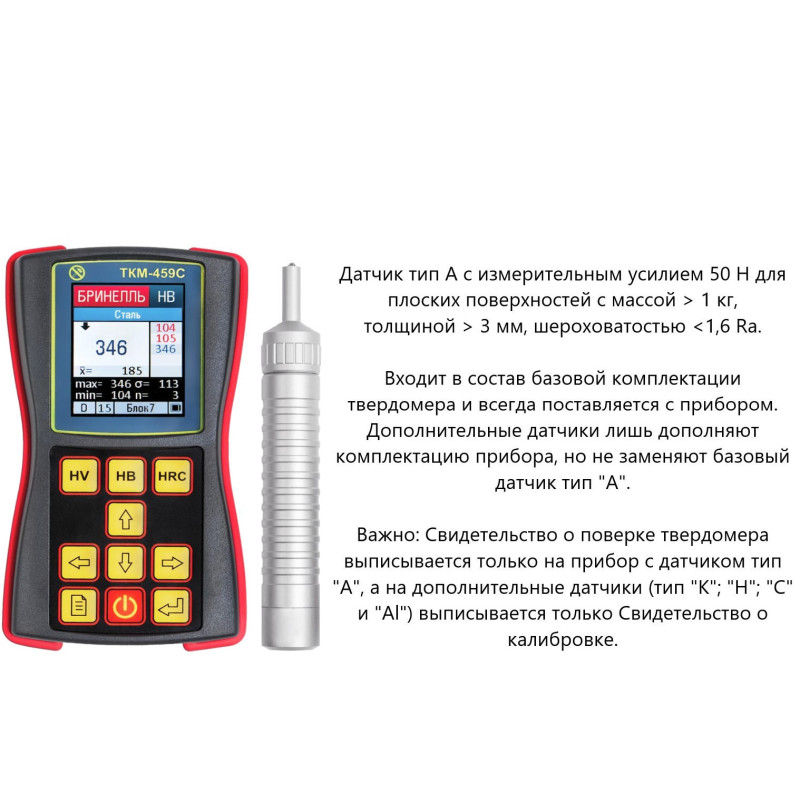

| Датчик тип "A" | С измерительным усилием 50 Н для плоских поверхностей с массой > 1 кг, толщиной > 3 мм, шероховатостью <1,6 Ra.
Входит в состав базовой комплектации твердомера ультразвукового ТКМ-459С и всегда поставляется с прибором. Дополнительные датчики лишь дополняют комплектацию прибора, но не заменяют базовый датчик тип "А".
Важно: Свидетельство о поверке твердомера ТКМ-459С выписывается только на прибор с датчиком тип "А", а на дополнительные датчики (тип "К"; "Н"; "С" и "Al") выписывается только Свидетельство о калибровке. | |
| Датчик тип "К"
| Короткий (тип "К"): высота 70 мм, в то время как у базового датчика тип "А" высота 145 мм. Предназначен для проведения контроля твёрдости в условиях ограниченного пространства: поверхность внутреннего диаметра труб, гильз, втулок и других труднодоступных местах.
С измерительным усилием 50 Н для плоских поверхностей с массой > 1 кг, толщиной > 3 мм, шероховатостью <1,6 Ra.
Можно заказать как дополнительный к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ. | |
| Датчик тип "Н" | С Низкой (тип "Н") нагрузкой 10 Н. Предназначен для контроля твёрдости гальванических и других металлических покрытий.
С измерительным усилием 10 Н для плоских поверхностей с массой > 1 кг, толщиной > 2 мм, шероховатостью <0,8 Ra.
Можно заказать как дополнительный к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ. | |
| Датчик тип "С" | С Сильной (тип "С") нагрузкой 100 Н. Предназначен для контроля твёрдости поверхности с высокой шероховатостью, следами окалины и ржавчины.
С измерительным усилием 100 Н для плоских поверхностей с массой > 1 кг, толщиной > 4 мм, шероховатостью <3,2 Ra.
Можно заказать как дополнительный к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ.
Внимание: нагрузка 100 Н соответствует примерно 10 кг. Оцените свои физические возможности - сможете ли вы давить с такой силой не менее 5-ти раз на каждом изделии (требования ГОСТ при замере твёрдости)? настоятельно рекомендуется использовать штатив (см.ниже), который облегчает приложение нагрузки к датчику и снижает погрешность измерений от дрожания руки оператора ультразвукового твердомера ТКМ-459С. | |
| Датчик тип "Al" |
Удлинённый (тип "Al") с нагрузкой 50 Н. Предназначен для контроля твёрдости поверхности в труднодоступных местах (пазы, канавки, борозды и т.п.). Размер удлинённого наконечника датчика AL (англ. "long" - длинный) составляет 65 мм, все остальные параметры аналогичны базовому датчику тип "А". С измерительным усилием 50 Н для плоских поверхностей с массой > 1 кг, толщиной > 4 мм, шероховатостью <1,6 Ra.
Можно заказать как дополнительный к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ. | |

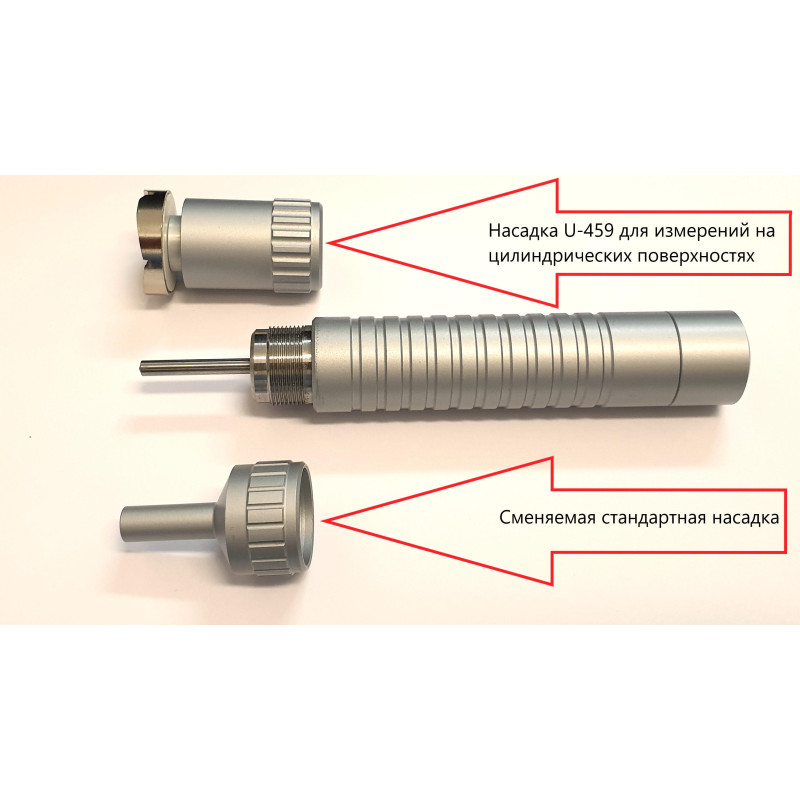

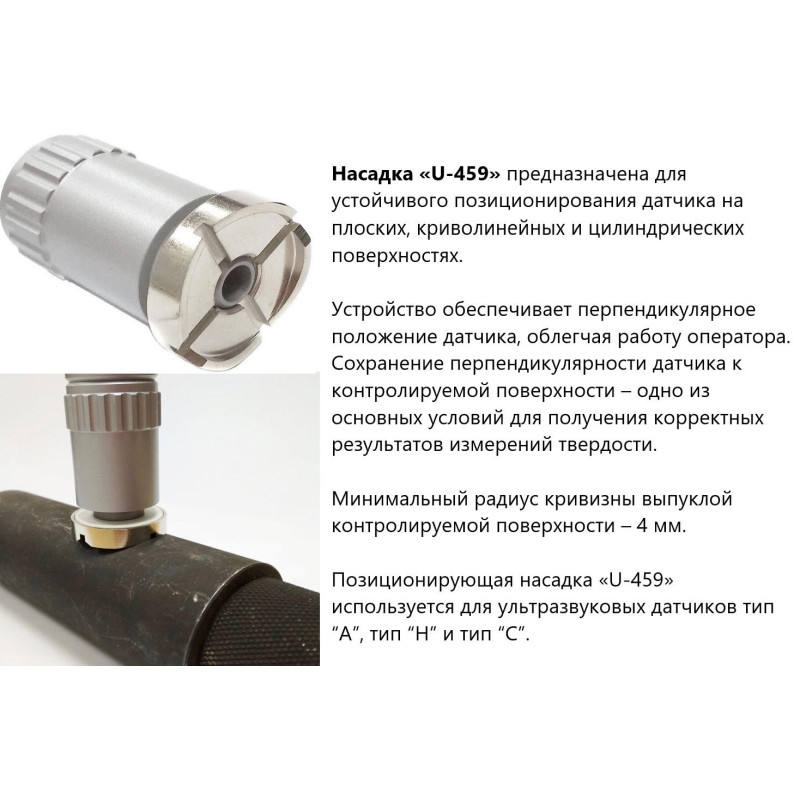

| Насадка U-459 для измерений на цилиндрических поверхностях | Обеспечивает надёжную фиксацию и установку ультразвукового (тип "U") датчика любого твердомера серии 459 строго перпендикулярно к оси поверхности цилиндрической формы: трубы, гильзы, вкладыши и пр. Максимально снижает погрешность твердомера ТКМ-459С при измерении цилиндрических поверхностей.
Совместима с датчиками типов "А", "Н" и "С" и заказывается как дополнительная принадлежность к ним. | |

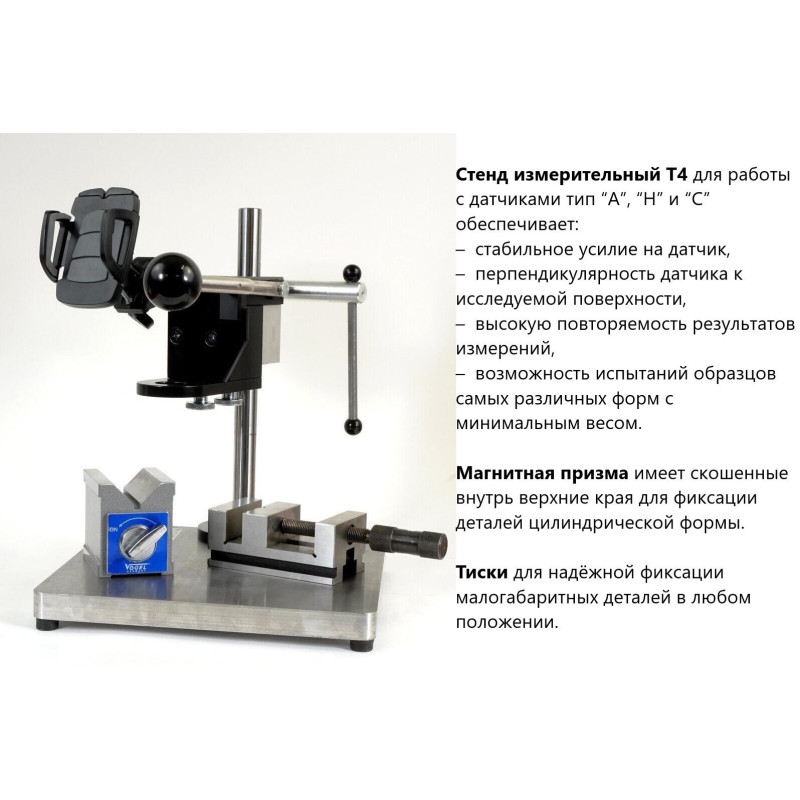

| Штатив для ультразвукового твердомера | Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для контроля твёрдости поверхности малого размера, в труднодоступных местах, при проведении большого количества измерений в течении рабочей смены, а также при использовании ультразвукового датчика тип "С" с нагрузкой 100 Н. Использование штатива позволяет уменьшить погрешность результатов измерения! Возможности:
| |
"Восток-7" - официальный дилер: заводские цены, гарантия и условия поставки.
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам | |
| по Бринеллю | 90 - 450 НВ |
| по Роквеллу С | 20 - 70 HRC |
| по Виккерсу | 240 - 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: | |
| по Бринеллю | |
| в диапазоне (90...150) НВ | ±10 НВ |
| в диапазоне (150...300) НВ | ±15 НВ |
| в диапазоне (300...450) НВ | ±20 НВ |
| по Роквеллу С | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240...500) HV | ±15 HV |
| в диапазоне (500...800) HV | ±20 HV |
| в диапазоне (800...940) HV | ±25 HV |
| Диаметр площадки на поверхности изделия для установки датчика: | - от 1 мм на плоскости, |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
| Количество дополнительных шкал | 3 |
| Время одного замера твердости | 2 сек. |
| Число замеров для вычисления среднего значения | 1–99 |
| Емкость памяти результатов измерений | 12 400 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Сигнализация о выходе результата измерения за допустимые границы | есть |
| Связь с компьютером | USB |
| Питание | LI-ion аккумулятор |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса штатного датчика «А» | 150 г |
| Диапазон рабочих температур
ВАЖНО: измерения твёрдости проводятся при температуре окружающей среды от +10 до +35 °С согласно требованиям ГОСТ 9012-59; 9013-59; Р ИСО 6507-1-2007. При разногласиях в оценке качества металлопродукции измерения проводятся при температуре 23±5 °С.
| -15 ... + 35 °С |
| Гарантийный срок эксплуатации | не более 30 мес. с даты выпуска |
| Межповерочный интервал твердомера | 1 год |

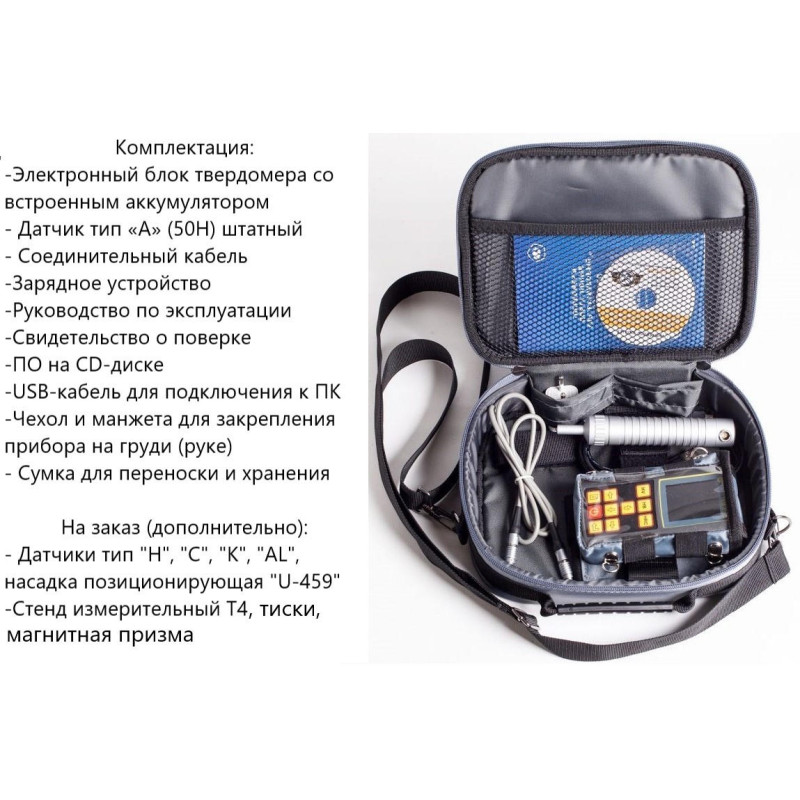

| ТКМ-459С | |||||
| Составляющие комплекта | Базовый | Специальный | Максимум+ | Универсальный | Универсальный+ |
| Электронный блок твердомера с аккумулятором | + | + | + | + | + |
| Датчик тип «А» (50Н) ультразвуковой (базовый) | + | + | + | + | + |
| Датчик тип «Н» (10Н) | + | ||||
| Датчик тип «С» (100Н) | + | ||||
| Датчик тип «К» (50Н) | + | ||||
| Датчик тип «AL» (50Н) с наконечником 65 мм | + | ||||
| Датчик тип «D» динамический | | + | + | ||
| Соединительный кабель | 1 шт. | 2 шт. | 2 шт. | 1 шт. | 2 шт. |
| Позиционирующая насадка «U-459» | | + | + | + | |
| Позиционирующая насадка «Z-359» | | + | |||
| Контрольный образец твёрдости HRC | | + | + | ||
| Комплект эталонных мер твёрдости МТР | + | ||||
| Контрольный образец твёрдости HB | | + | |||
| Контрольный образец твёрдости HV | | + | |||
| Штатив для позиционирования датчика | + | ||||
| Аккумуляторная шлифовальная машинка | + | ||||
| Зарядное устройство | + | + | + | + | |
| Руководство по эксплуатации (с паспортом) | + | + | + | + | |
| Свидетельство о поверке (или отметка в РЭ) | + | + | + | + | |
| USB-кабель для подключения к ПК | + | + | + | + | |
| Защитный чехол | + | + | |||
| Программное обеспечение на CD-диске | + | + | + | + | |
| Чехол и манжета для крепления на груди/руке | + | + | + | + | |
| Ремень для фиксации в чехле и на груди | + | + | |||
| Сумка/чемодан для переноски и хранения | + | + | |||
| Спец. кейс для переноски и хранения | + | + | + | ||
*Важно. Свидетельство о поверке оформляется только на прибор с ультразвуковыми датчиками, датчики динамические из комплектации "Универсальный" и "Универсальный+" поставляются без Свидетельства о поверке!
