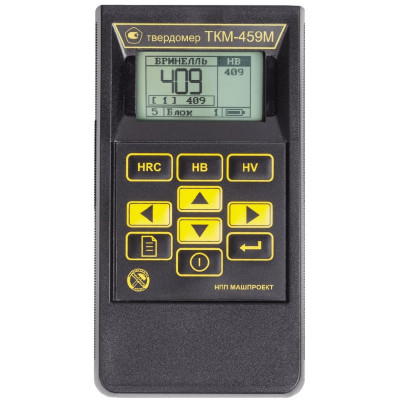

Ультразвуковой твердомер ТКМ-459М
- Производитель:
- Модель:001922
- Артикул:001922
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 48907-12 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | РБ 03 03 3798 12 |
| Республика Казахстан, КазИнМетр | KZ.02.03.05067-2021/48907-12 |
| Украина | UA-MI/3-1396-2011 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

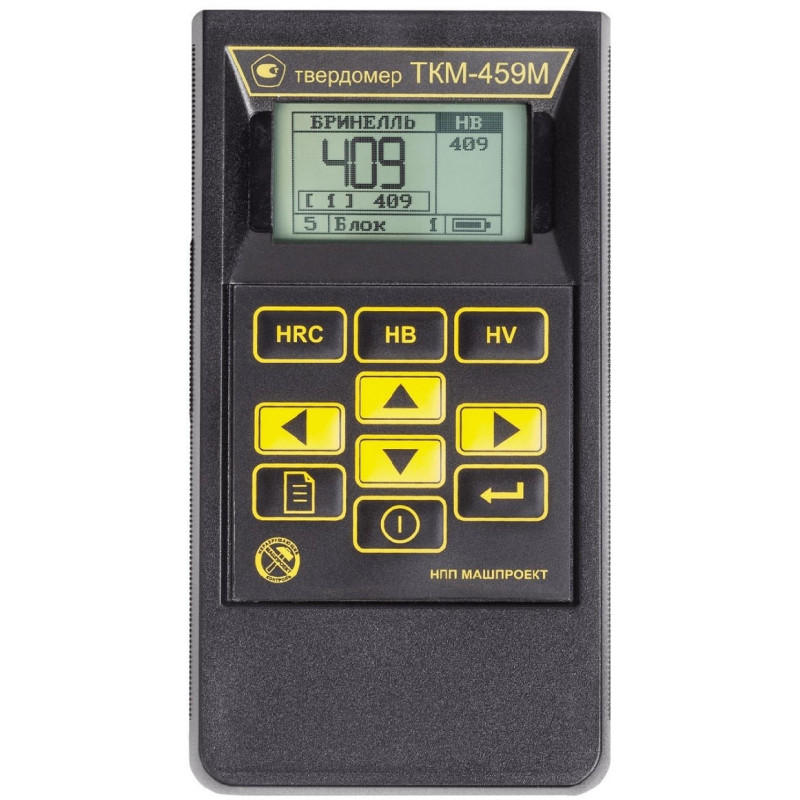

ТКМ-459M – твердомер ультразвуковой для быстрого измерения твёрдости металлов и металлических изделий:
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром), наплавок,

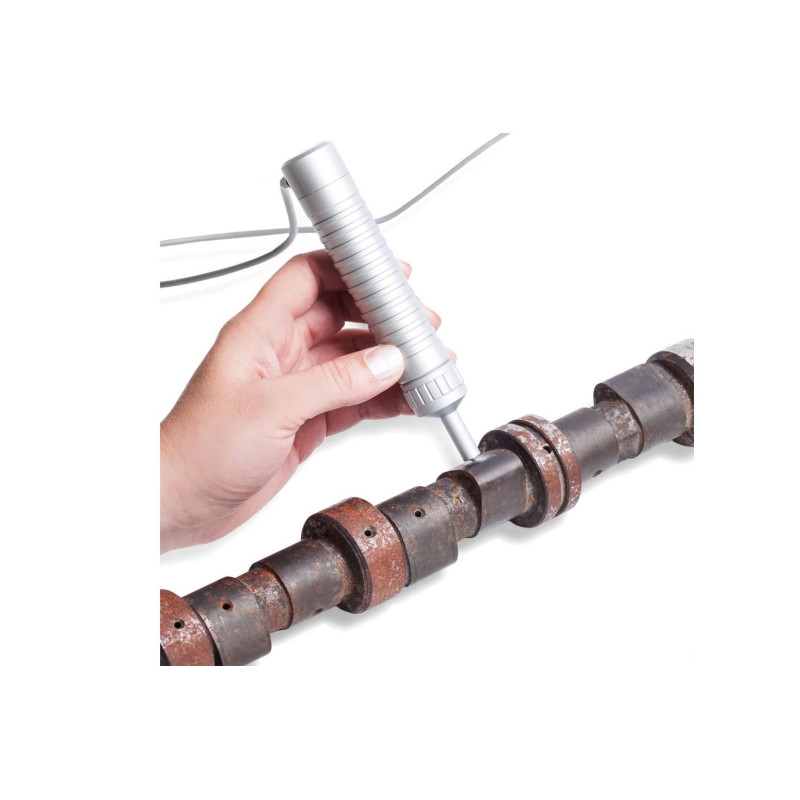

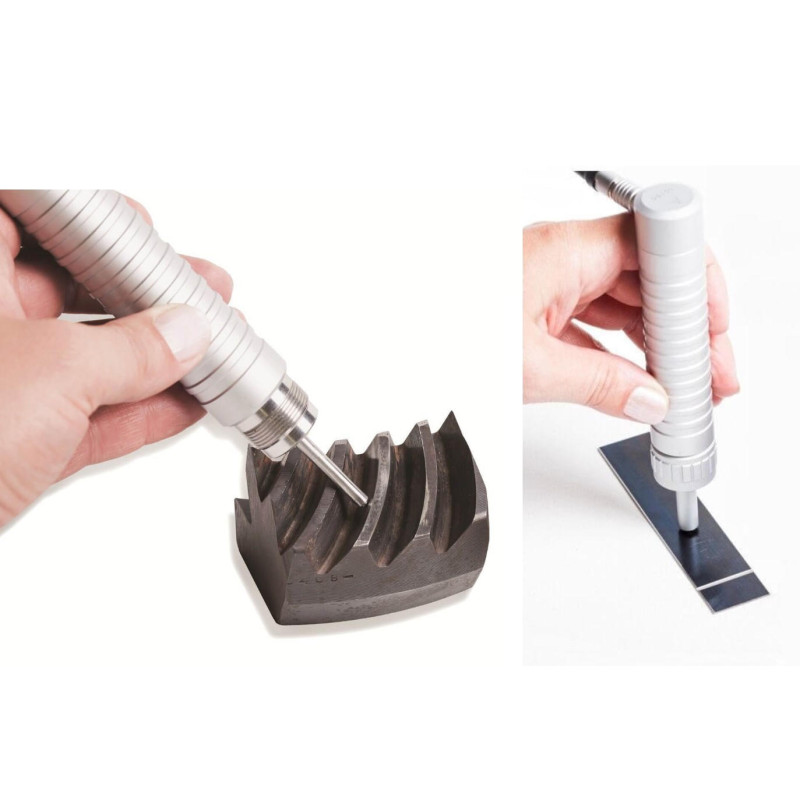

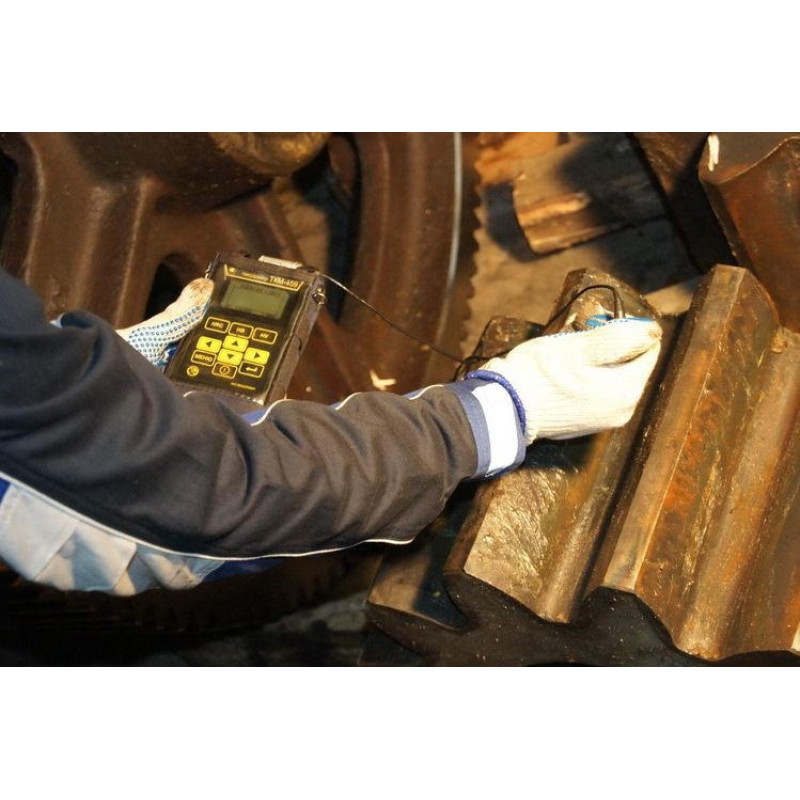

- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Преимущества:
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Измерение твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля – от 1 мм.
- Контроль в пазах и глухих отверстиях – от 5 мм.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Предусмотрено оповещение о выходе результата измерения за установленные пределы.
Особенности:
- Меню прибора имеет интерфейс конца 1990-х годов.
- Чёрно-белый графический дисплей позволяет чётко видеть показания при любом освещении.
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по 1-й или 2-м образцовым мерам твёрдости.
- Программирование:
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Допоплнительнве принадлежности (по заказу) позволяют расширить диапазон использования твердомера для различных специализированных условий:

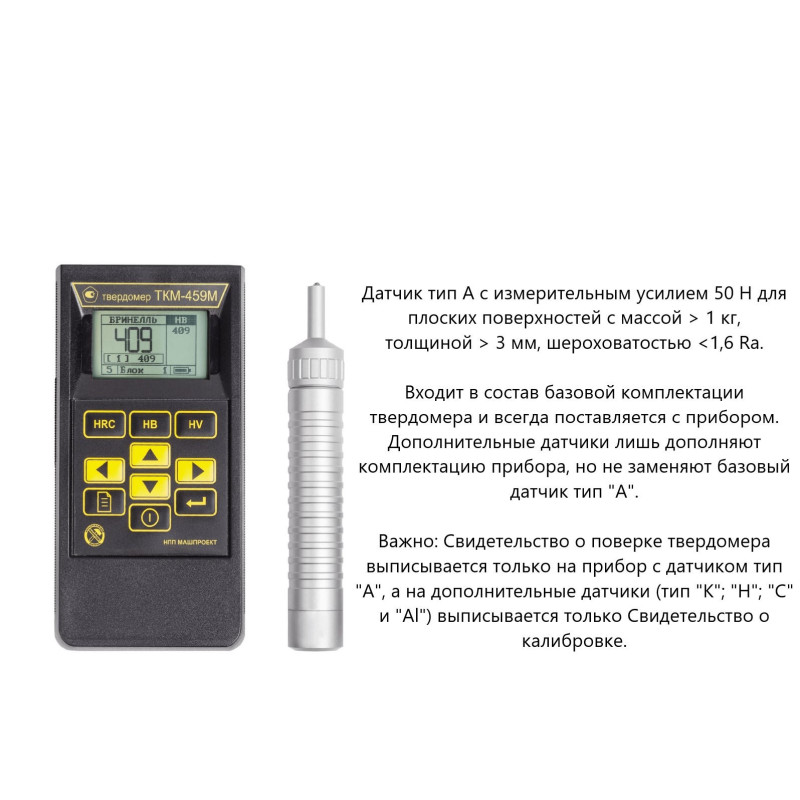

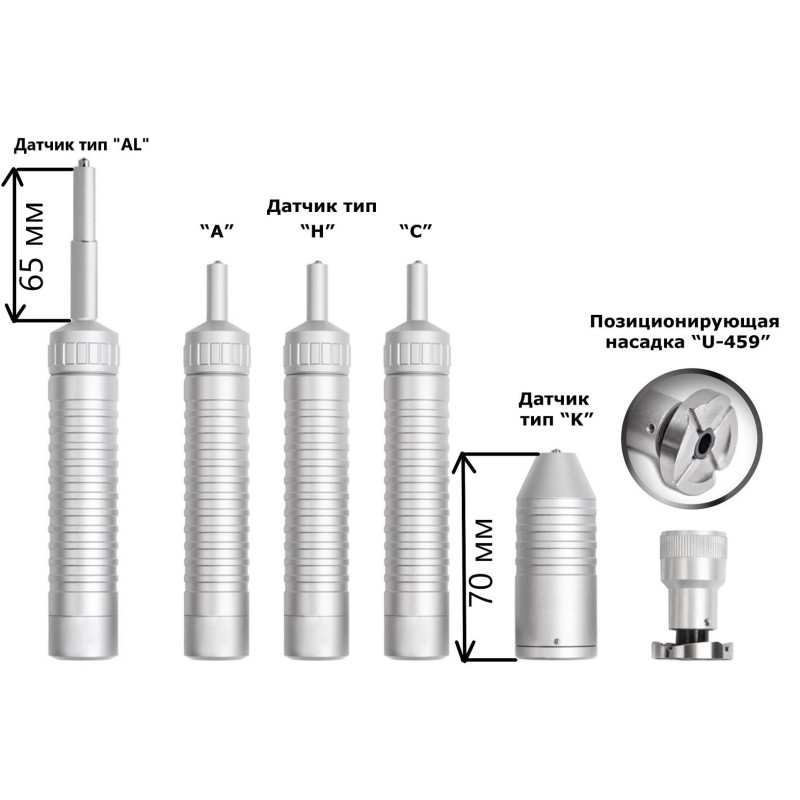

| Датчик тип "A" | Датчик тип А с измерительным усилием 50 Н для плоских поверхностей с массой > 1 кг, толщиной > 3 мм, шероховатостью <1,6 Ra.
Входит в состав базовой комплектации твердомера и всегда поставляется с прибором. Дополнительные датчики лишь дополняют комплектацию прибора, но не заменяют базовый датчик тип "А".
Важно: Свидетельство о поверке твердомера выписывается только на прибор с датчиком тип "А", а на дополнительные датчики (тип "К"; "Н"; "С" и "Al") выписывается только Свидетельство о калибровке. | |
| Датчик тип "К"
| Датчик Короткий (тип "К"): высота 70 мм, в то время как у базового датчика тип "А" высота 145 мм. Предназначен для проведения измерений в условиях ограниченного пространства: поверхность внутреннего диаметра труб, гильз, втулок и других труднодоступных местах.
Датчик с измерительным усилием 50 Н для плоских поверхностей с массой > 1 кг, толщиной > 3 мм, шероховатостью <1,6 Ra.
Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ. | |
| Датчик тип "Н" | Датчик с Низкой (тип "Н") нагрузкой 10 Н. Предназначен для измерения твёрдости гальванических и других металлических покрытий.
Датчик с измерительным усилием 10 Н для плоских поверхностей с массой > 1 кг, толщиной > 2 мм, шероховатостью <0,8 Ra.
Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ. | |
| Датчик тип "С" | Датчик с Сильной (тип "С") нагрузкой 100 Н. Предназначен для измерения твёрдости изделий с высокой шероховатостью, следами окалины и ржавчины.
Датчик с измерительным усилием 100 Н для плоских поверхностей с массой > 1 кг, толщиной > 4 мм, шероховатостью <3,2 Ra.
Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ.
Внимание: нагрузка 100 Н соответствует примерно 10 кг. Оцените свои физические возможности - сможете ли вы давить с такой силой не менее 5-ти раз на каждом изделии (требования ГОСТ при замере твёрдости)? настоятельно рекомендуется использовать штатив (см.ниже), который облегчает приложение нагрузки к датчику и снижает погрешность измерений от дрожания руки оператора твердомера. | |
| Датчик тип "Al" |
Датчик Удлинённый (тип "Al") с нагрузкой 50 Н. Предназначен для измерения твёрдости изделий в труднодоступных местах (пазы, канавки, борозды и т.п.). Размер удлинённого наконечника датчика AL (англ. "long" - длинный) составляет 65 мм, все остальные параметры аналогичны базовому датчику тип "А". Датчик с измерительным усилием 50 Н для плоских поверхностей с массой > 1 кг, толщиной > 4 мм, шероховатостью <1,6 Ra.
Можно заказать как дополнительный датчик к базовому датчику тип "А", либо заказать его ВМЕСТО базового датчика тип "А", но в этом случае Свидетельство о поверке на прибор без датчика "А" оформлено НЕ БУДЕТ. | |

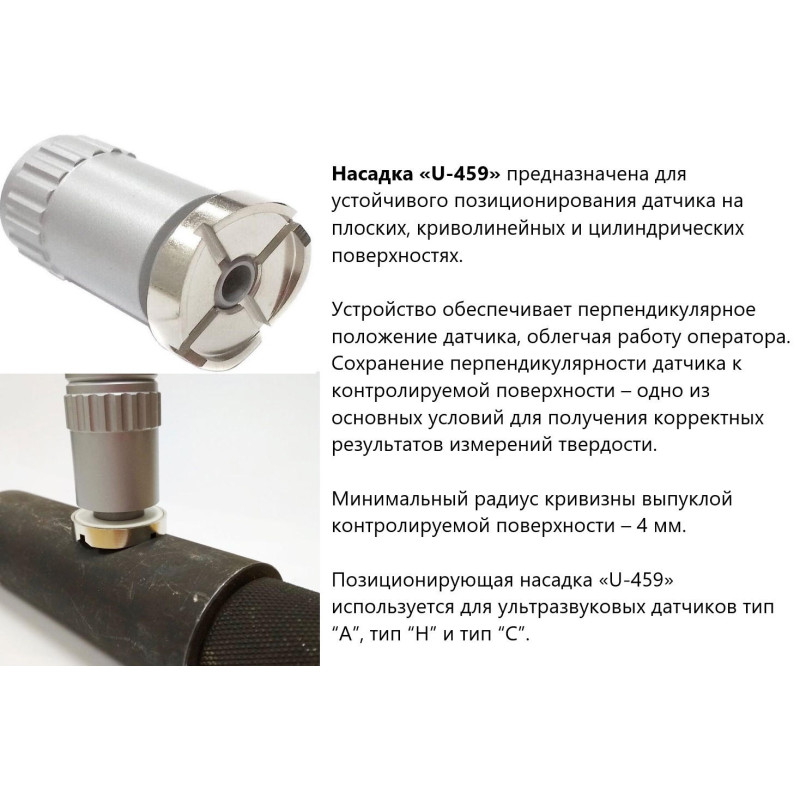

| Насадка U-459 для измерений на цилиндрических поверхностях | Обеспечивает надёжную фиксацию и установку ультразвукового (тип "U") датчика любого твердомера серии 459 строго перпендикулярно к оси изделий цилиндрической формы: трубы, гильзы, вкладыши и пр. Максимально снижает погрешность твердомера при измерении цилиндрических поверхностей.
Совместима с датчиками типов "А", "Н" и "С". Заказывается как дополнительная принадлежность к указанным датчикам. | |

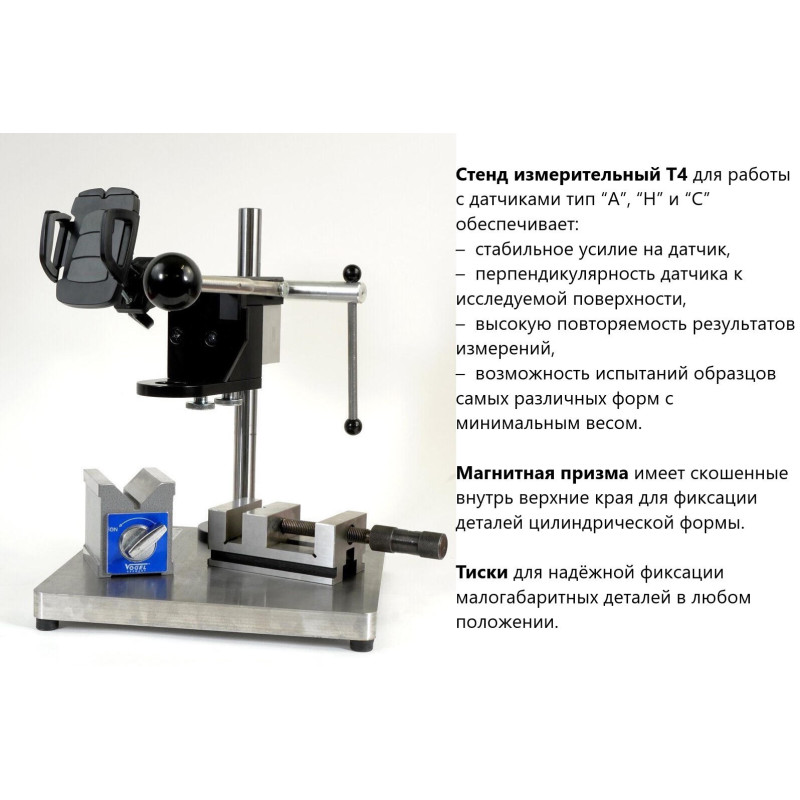

| Штатив для ультразвукового датчика | Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах, при проведении большого количества измерений в течении рабочей смены, а также при использовании ультразвукового датчика тип "С" с нагрузкой 100 Н. Использование штатива позволяет уменьшить погрешность измерения! Возможности:
| |
"Восток-7" - официальный дилер: заводские цены, гарантия и условия поставки.
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам | |
| по Бринеллю | 90 - 450 НВ |
| по Роквеллу С | 20 - 70 HRC |
| по Виккерсу | 240 - 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: | |
| по Бринеллю | |
| в диапазоне (90...150) НВ | ±10 НВ |
| в диапазоне (150...300) НВ | ±15 НВ |
| в диапазоне (300...450) НВ | ±20 НВ |
| по Роквеллу С | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240...500) HV | ±15 HV |
| в диапазоне (500...800) HV | ±20 HV |
| в диапазоне (800...940) HV | ±25 HV |
| Диаметр площадки на поверхности изделия для установки датчика: | - от 1 мм на плоскости, |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
| Количество дополнительных шкал | 3 |
| Время одного замера твердости | 2 сек. |
| Число замеров для вычисления среднего значения | 1–99 |
| Емкость памяти результатов измерений | 12 400 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Сигнализация о выходе результата измерения за допустимые границы | есть |
| Связь с компьютером | USB |
| Питание | LI-ion аккумулятор |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса штатного датчика «А» | 150 г |
| Диапазон рабочих температур
ВАЖНО: измерения твёрдости проводятся при температуре окружающей среды от +10 до +35 °С согласно требованиям ГОСТ 9012-59; 9013-59; Р ИСО 6507-1-2007. При разногласиях в оценке качества металлопродукции измерения проводятся при температуре 23±5 °С.
| -15 ... + 35 °С |
| Гарантийный срок эксплуатации | не более 30 мес. с даты выпуска |
| Межповерочный интервал твердомера | 1 год |

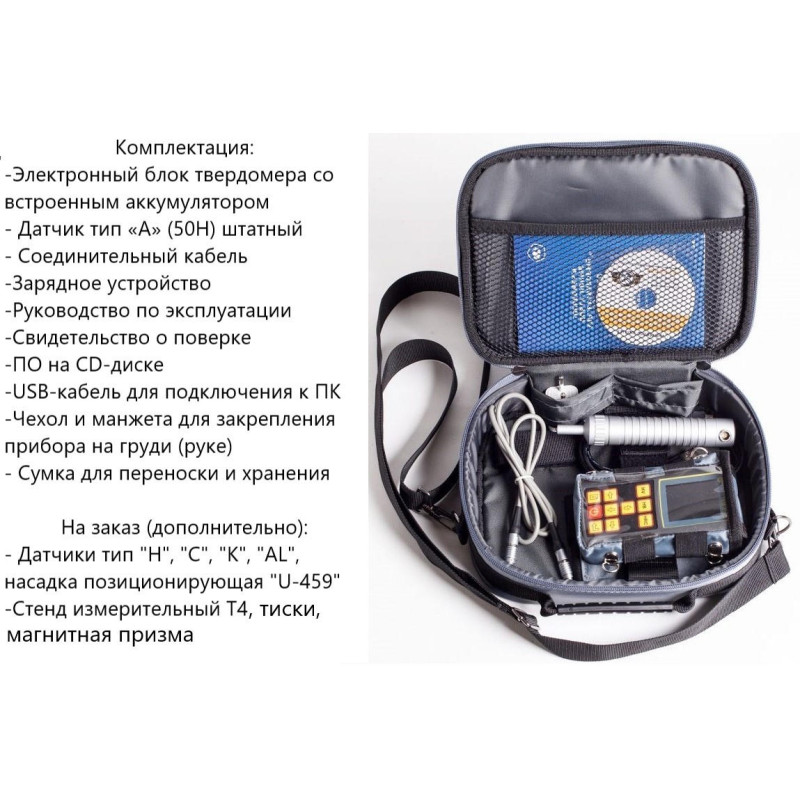

| ТКМ-459М. Составляющие комплекта. | |
| Электронный блок твердомера со встроенным аккумулятором | + |
| Датчик тип «А» (50Н) штатный | + |
| Соединительный кабель к твердомерам серии ТКМ-459 | + |
| Зарядное устройство | + |
| Руководство по эксплуатации (совмещено с паспортом) | + |
| Свидетельство о поверке (или отметка в РЭ) | + |
| Программное обеспечение на CD-диске | + |
| USB-кабель для подключения к ПК | + |
| Чехол и манжета для закрепления прибора на груди (руке) | + |

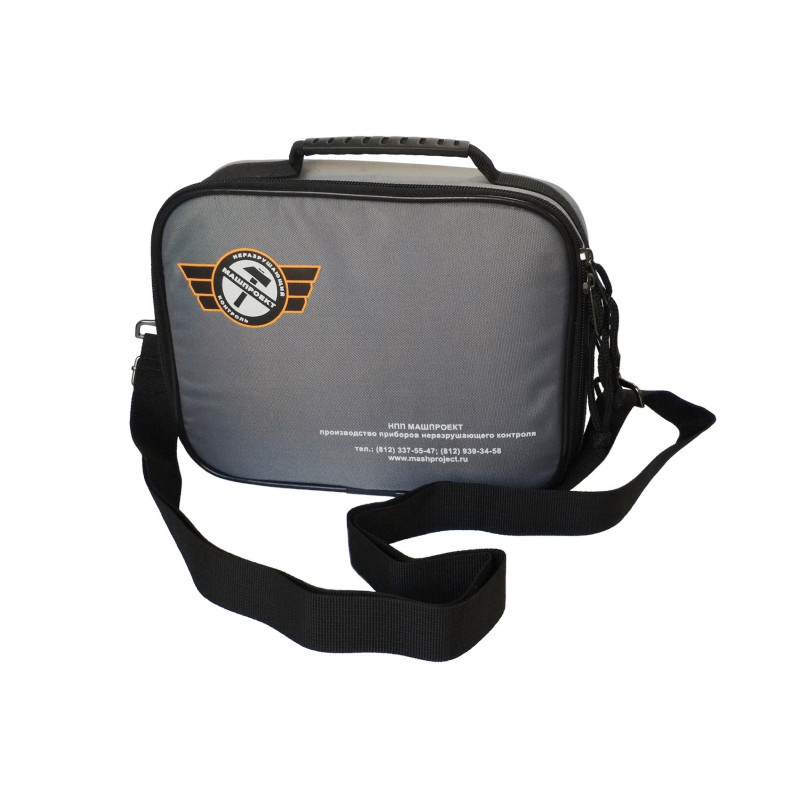

| Сумка для переноски и хранения | + |
