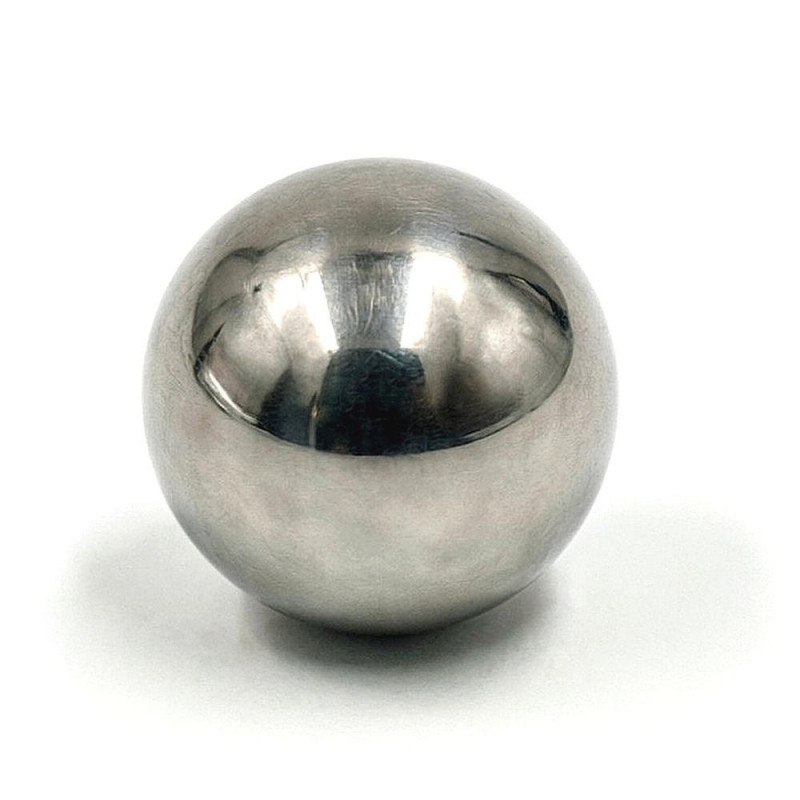

Шарик D=12,7 мм к твердомерам Роквелл и Супер-Роквелл
- Производитель:
- Модель:002811
- Артикул:002811
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не подлежит внесению в реестр |
| Российская Федерация, ОАО «РЖД» | не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт | не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр | не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |

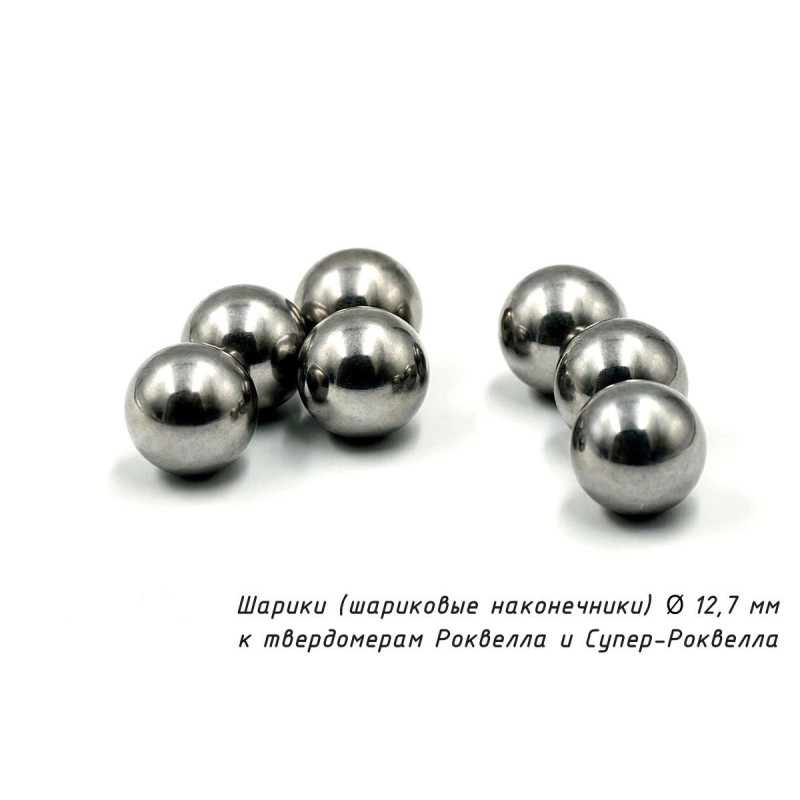

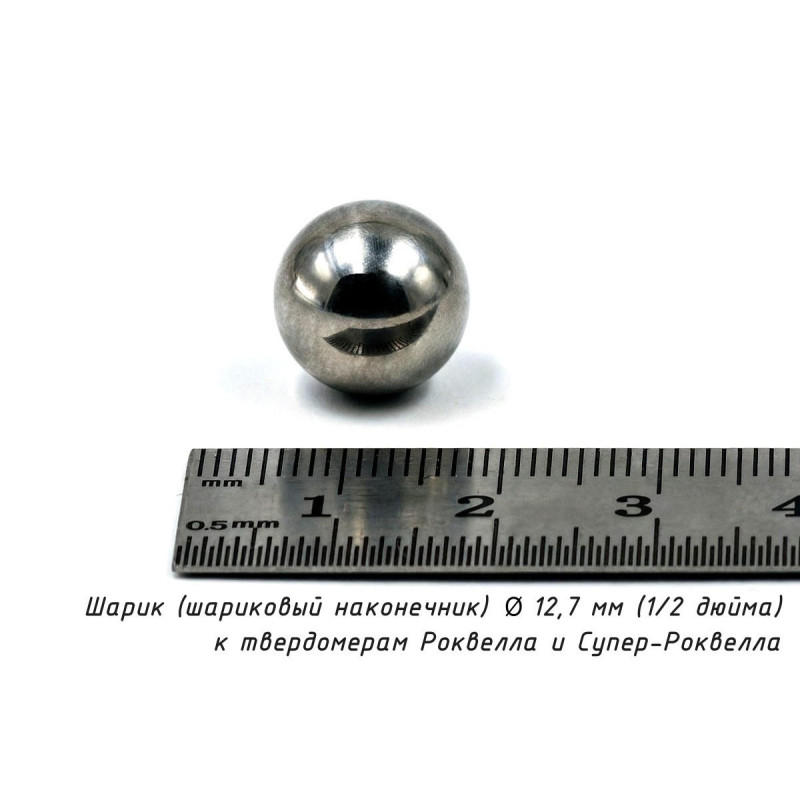

Основные сведения о твердосплавных шариках (D 12,7 мм = 1/2 дюйма) к твердомерам Роквелла и Супер-Роквелла
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

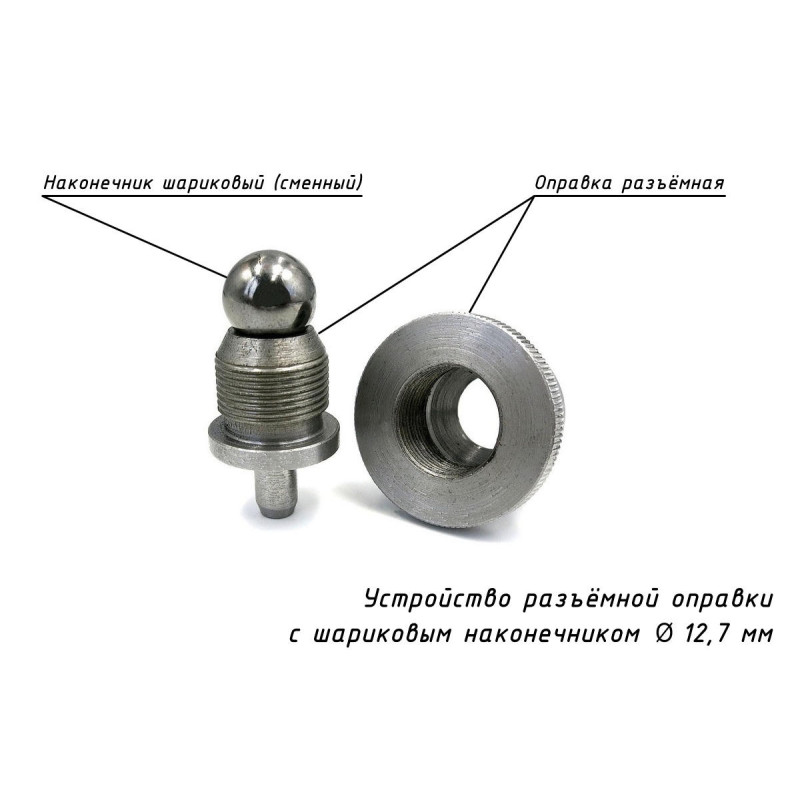

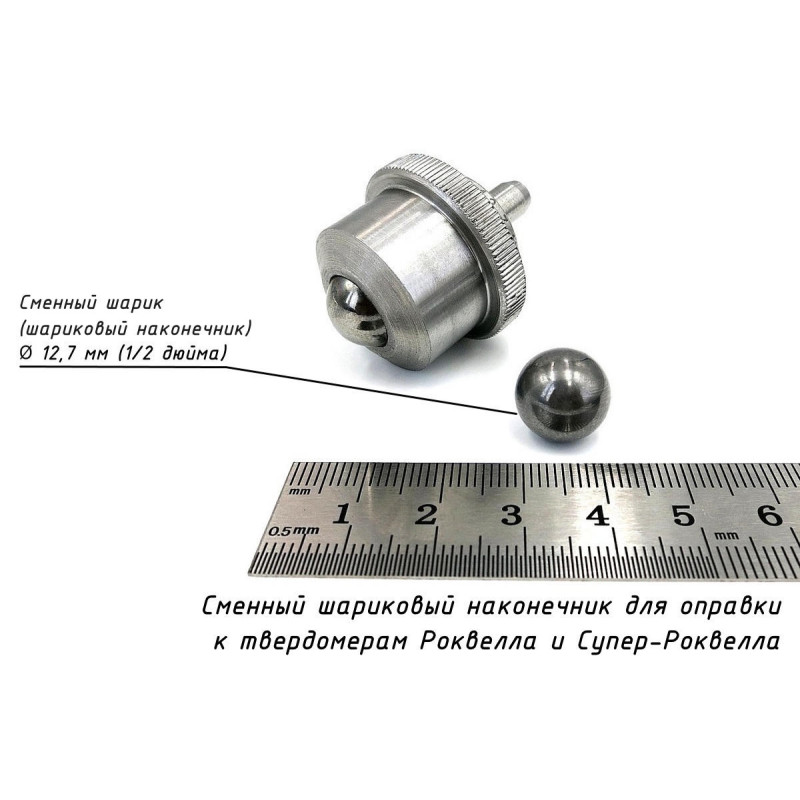

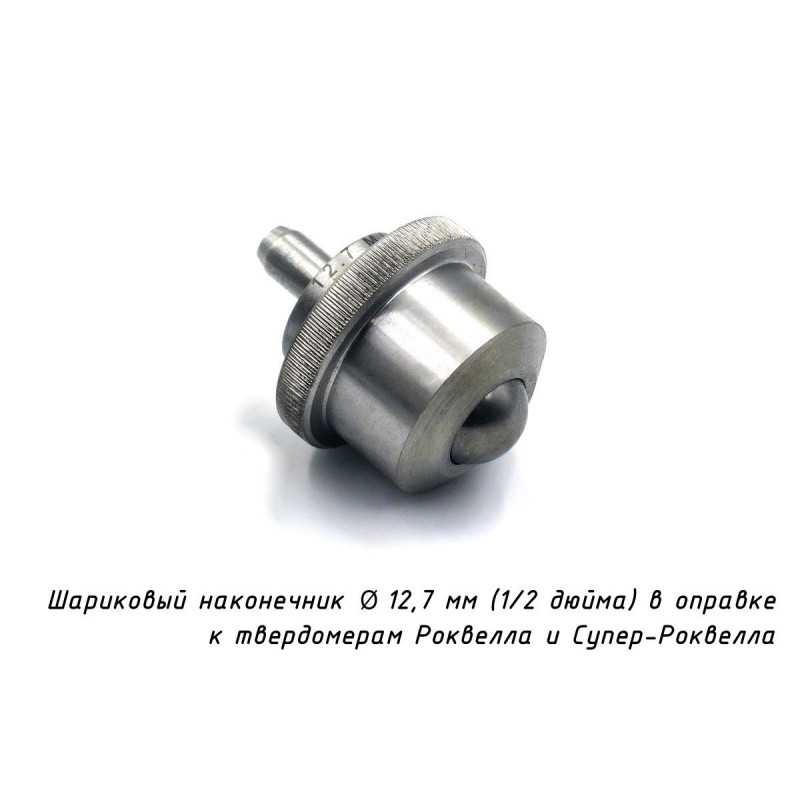

Шарики для измерения твёрдости материалов с диаметром 12,7 мм (1/2 дюйма) используются как сменные элементы в инденторе (оправке) стационарных твердомеров для измерения твёрдости пластмасс по шкале Роквелла R по ГОСТ 24622-91 (ИСО 2039/2-97), а также по шкалам Роквелла S, V и Супер-Роквелла Y (15Y, 30Y, 45Y), которые не стандартизированы в России для данного шарика.
Рекомендуется периодически проверять геометрию шарика в оправке твердомера и заменять новым шариком в случае изменения геометрических размеров (диаметра).
Шарики к наконечнику предназначены для приборов измерения твёрдости различных производителей, в т.ч. (но не исключительно):
| Страна | Производитель приборов для измерения твёрдости |
| Россия | Москва, "Метолаб", "Восток-7" |
| Иваново, "Точприбор", "ЗИП", "Импульс", "Тестсистемы" | |
| Нефтекамск, "Метротест" | |
| Санкт-Петербург, "Точприбор Северо-Запад" | |
| Китай | "TIME Group Inc" |
| США | "Wilson Hardness Group" |
| ФРГ | "Zwick / Roell" |
| Италия | "LTF S.p.A. / Galileo" |
| Номинальный диаметр шарика | 1,588 мм | 3,175 мм | 6,35 мм | 12,7 мм | |
| Допустимые предельные отклонения диаметра шарика по трём направлениям треугольной системы координат | ± 0,003 мм | ± 0,015 мм | ± 0,015 мм | ± 0,015 мм | |
| Применение | Металлы | Металлы и пластмассы | Пластмассы | ||
| Материал, вес | Закалённая сталь* (твёрдость не менее 850 HV10) / ШХ-15 | ||||
| 0,0165 г | 0,132 г | 1,05 г | 8,42 г | ||
| карбид вольфрама (твёрдость не менее 1500 HV10) | |||||
| 0,0313 г | 0,25 г | 2,01 г | 16,01 г | ||
| Метод измерения твёрдости | по Роквеллу и по Супер-Роквеллу | по Роквеллу | |||
| Стандарты | |||||
| * Примечание: ООО «Восток-7» не поставляет шарики из стали, ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Роквелла и Супер-Роквелла позволяют ТОЛЬКО твердосплавные шарики из карбида вольфрама. | |||||

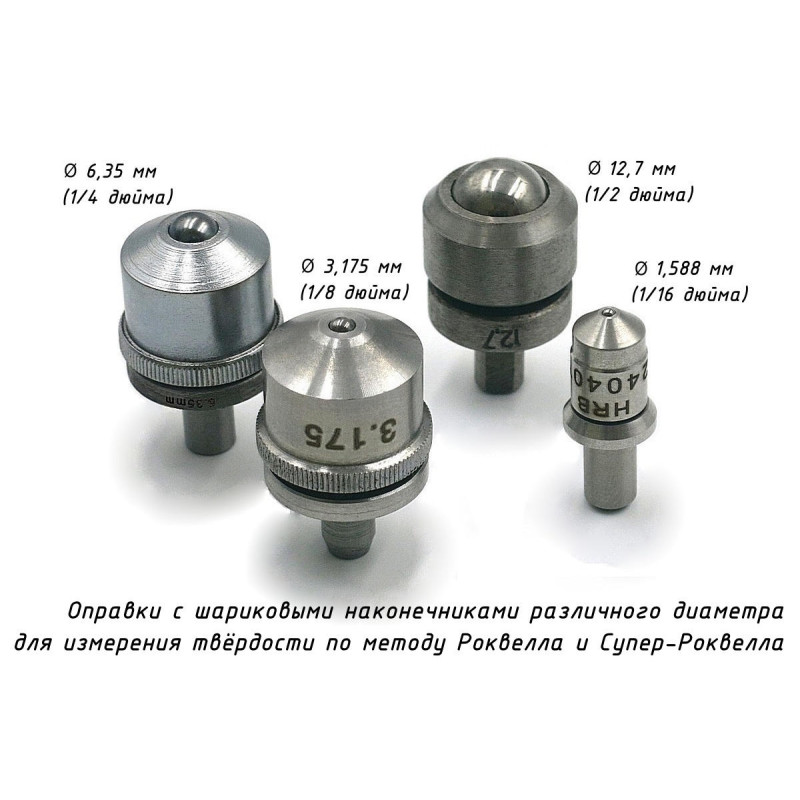

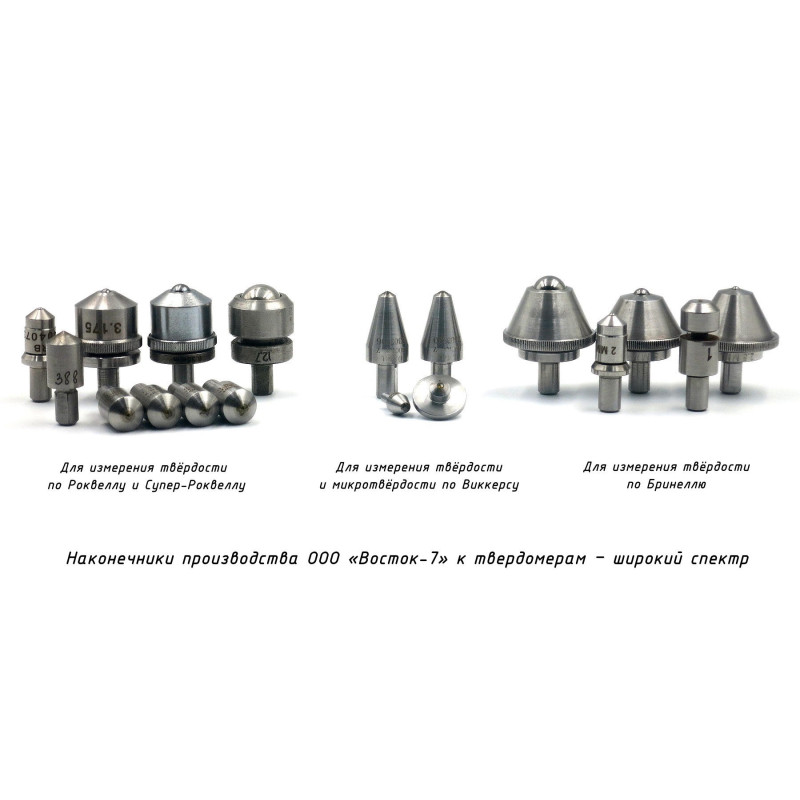

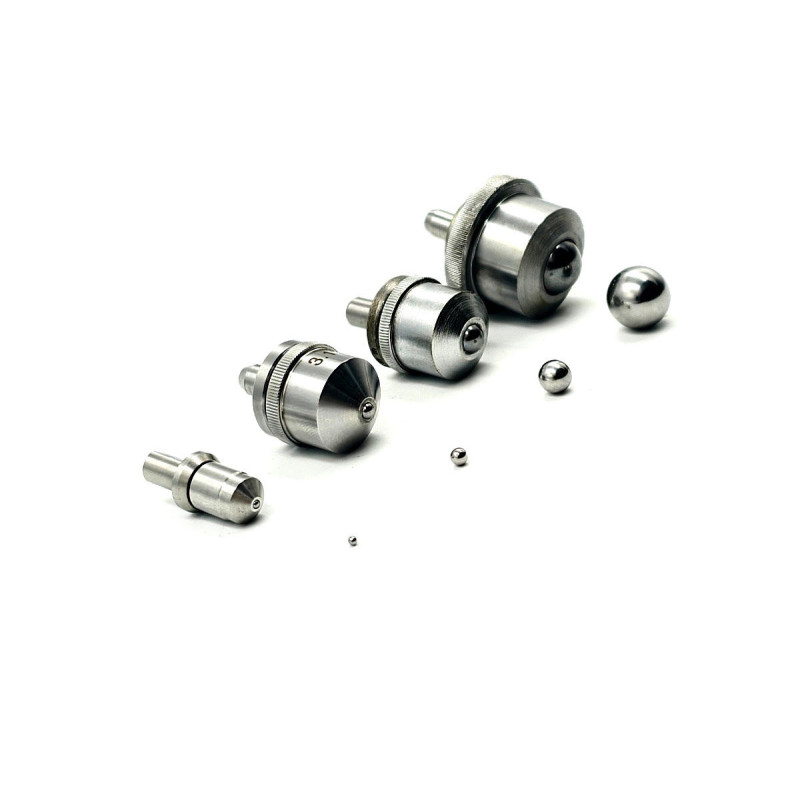

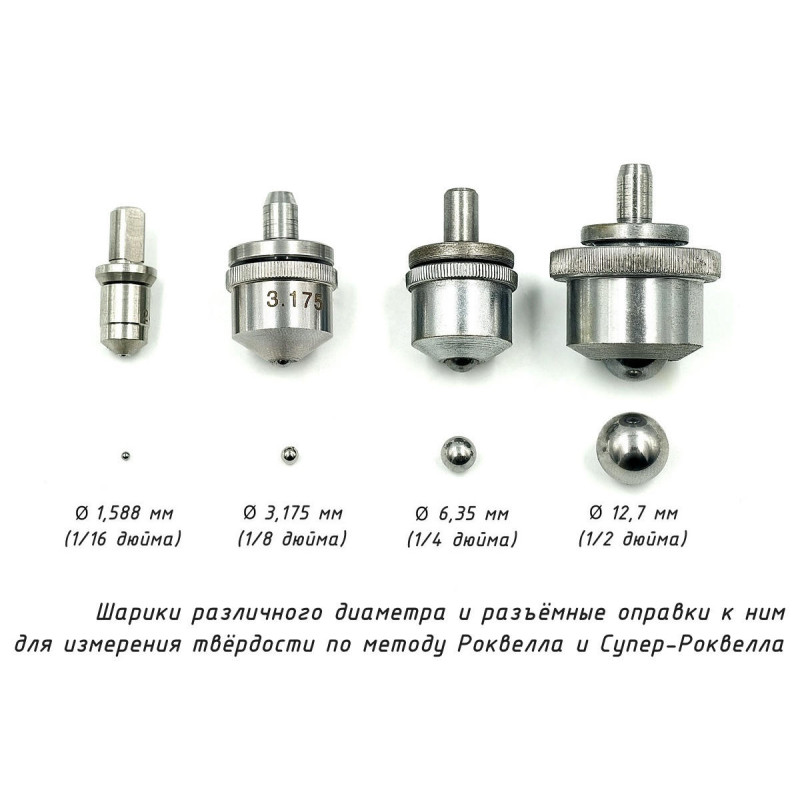

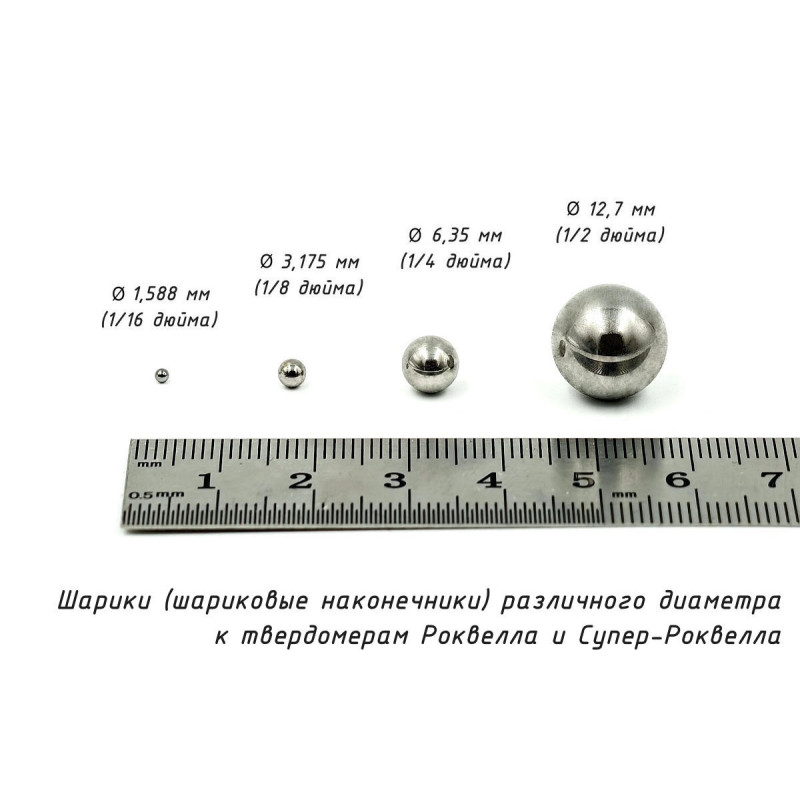

Линейка шариков для твердомеров Роквелла и Супер-Роквелла производства «Восток-7»
| Изображение | Диаметр наконечника | Ссылка на наконечник в оправке |
 | 1,588 мм (1/16 дюйма) | Шарик D = 1,588 мм (1/16 дюйма) (для шкал Роквелла - B, F, G и Супер-Роквелла - 15T, 30T, 45T) |
 | 3,175 мм (1/8 дюйма) | Шарик D = 3,175 мм (1/8 дюйма) (для шкал Роквелла - E, H, K и Супер-Роквелла - 15W, 30W, 45W) |
 | 6,35 мм (1/4 дюйма) | Шарик D = 6,35 мм (1/4 дюйма) (для шкал Роквелла - L, M, P и Супер-Роквелла - 15X, 30X, 45X) |
 | 12,7 мм (1/2 дюйма) | Шарик D = 12,7 мм (1/2 дюйма) (для шкал Роквелла - R, S, V и Супер-Роквелла - 15Y, 30Y, 45Y) |
Технические характеристики шариков твердосплавных 12,7 мм для измерений по методам Роквелла и Супер-Роквелла

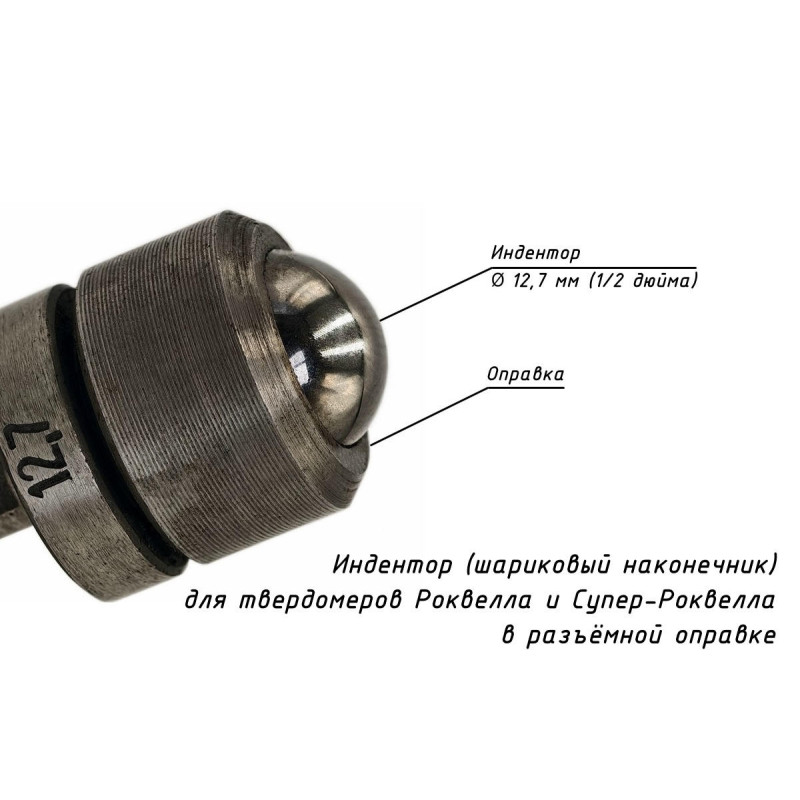

| Индентор (шарик) | |
| Материал рабочей части: | Твёрдый сплав |
| Сталь * | |
| Форма наконечника: | Сферическая (шар) |
| Диаметр шарика: | 12,7 миллиметра (соответственно ГОСТ 3722-2014 - степень точности G 20, среднее отклонение от номинального диаметра ±1 мкм) |
|
| |
| * Примечание: ООО «Восток-7» не поставляет шарики из стали (диаметром 12,7 мм), ввиду того, что проводить измерения по ВСЕМ диапазонам шкал твёрдости Роквелла и Супер-Роквелла позволяют ТОЛЬКО твердосплавные шарики из карбида вольфрама. | |
Применимость шарика (D = 12,7 мм) для шкал твёрдости Роквелла и Супер-Роквелла
| Шкала твёрдости | Единица измерений | Диапазон измерений | Испытательная нагрузка |
| Метод измерения твёрдости по Роквеллу (ГОСТ 24622-91 (ИСО 2039/2-97) - для пластмасс - шкала R) | |||
| R | HRR | 50–115 HRR | 60 кгс (588,4 Н) |
| S | HRS | не стандартизирован | 100 кгс (980,7 Н) |
| V | HRV | не стандартизирован | 150 кгс (1471 Н) |
| Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу) (не стандартизирован для данного индентора) | |||
| 15Y | HR15Y | не стандартизирован | 15 кгс (147,1 Н) |
| 30Y | HR30Y | не стандартизирован | 30 кгс (294,2 Н) |
| 45Y | HR45Y | не стандартизирован | 45 кгс (441,3 Н) |

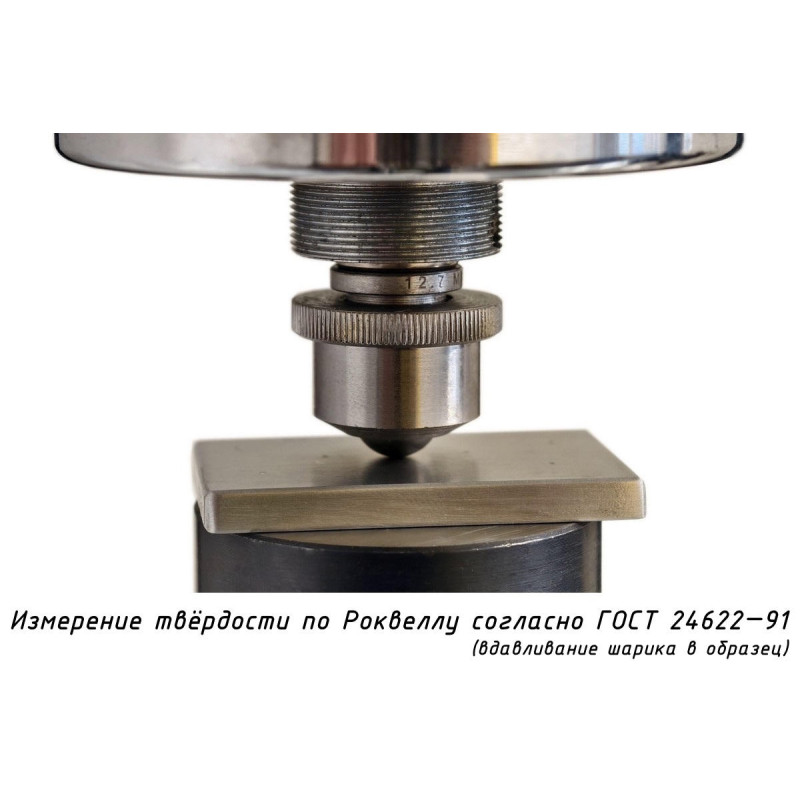

Измерение твёрдости образца металла по шкалам Роквелла и Супер-Роквелла - по глубине отпечатка шарика 12,7 мм
Комплектность поставки твердосплавных шариков (D = 12,7 мм = 1/2 дюйма) для шариковых оправок к твердомерам Роквелла и Супер-Роквелла
| Наименование | Кол-во |
| Шарик из карбида вольфрама (твердосплавный, D = 12,7 мм = 1/2 дюйма) | мин. заказ - 3 шт. |
| Упаковочный футляр | 1 шт. |
| Паспорт | 1 шт. |
