Измеритель шероховатости TR300 с поверкой

Рейтинг:

^{0 отзывов}
Производитель:
TIME GROUP Inc.
Модель:
001936
Артикул:
001936
Доступно:
Есть в наличии60

Цена: 17 026 770 ₸

Есть в наличии

Количество:

Купить в 1 клик

Есть вопросы?

Не смогли подобрать себе нужный товар, нужна дополнительная информация по параматерам товара или интересует оптовая цена и сроки поставки? Пишите звоните - ответим на все Ваши вопросы

Написать в WhatsApp

**СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ**
Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	58865-14
Российская Федерация, АО "РЖД"	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КазИнМетр	не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Изготовитель: Time Group (КНР).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

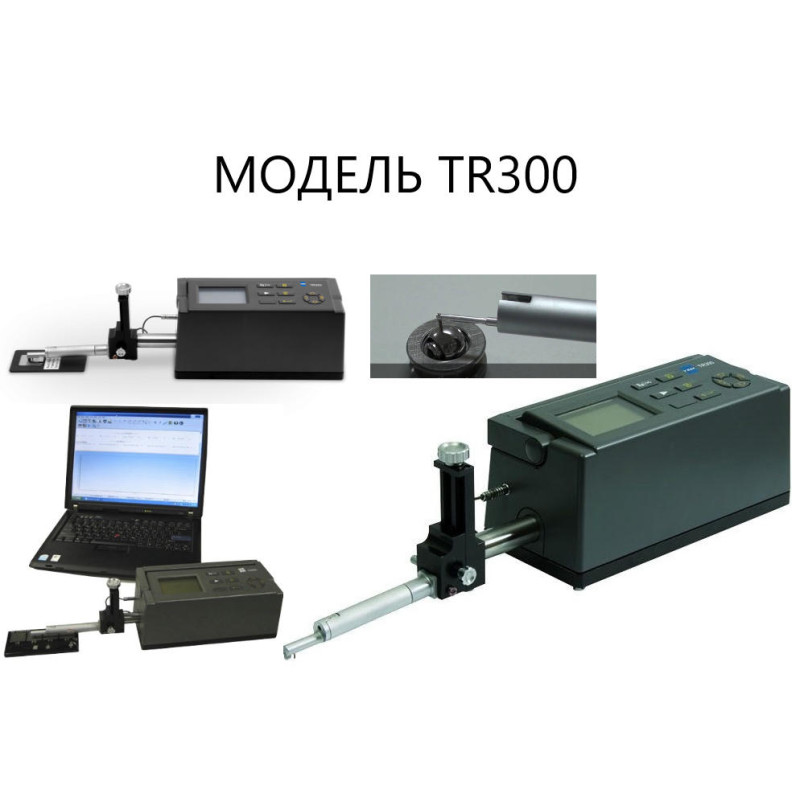

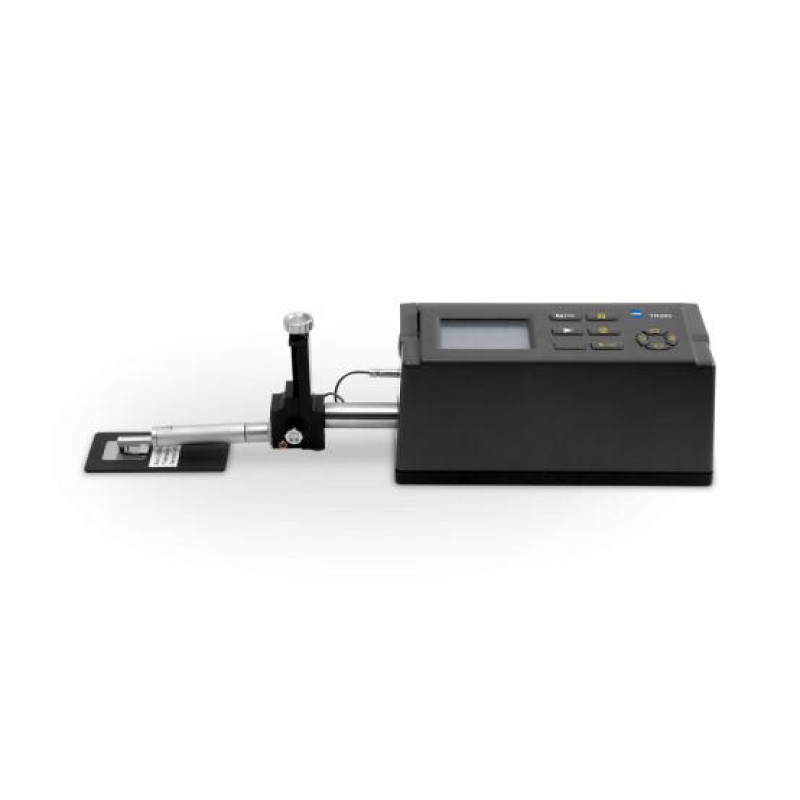

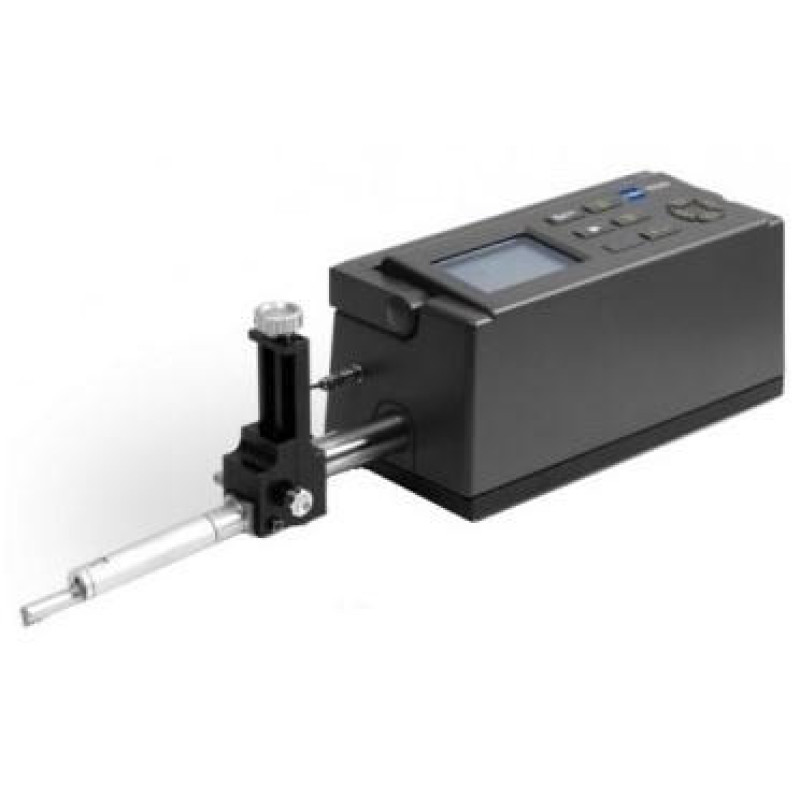

Прибор серии ТR300 позволяет измерить 55 параметров шероховатости, для этого устанавливается на измерительную стойку для более точной регулировки положения пера на сложных поверхностях. Прибор оснащен удлинительным стержнем для увеличения глубины ввода датчика в деталь. Параметры шероховатости и график профиля рассчитываются согласно с выбранной методикой и выводятся на жидкокристаллическом экране. Прибор осуществляет связь с компьютером и принтерами компании Time серии ТА. Особенности:

Определение 55 видов параметров в соответствии с стандартами ISO / DIN / ANSI / JIS: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PSm, Pmr(c), Pmr, Pz1max, PzJIS, R, Rpk, Rvk, Mr1, Mr2, A1, A2;
Измерение шероховатости, волнистости и первичного профиля с широким диапазоном измерения;
Выносной датчик для эффективной оценки изогнутой поверхности;
Цифровой / графический ЖК-дисплей;

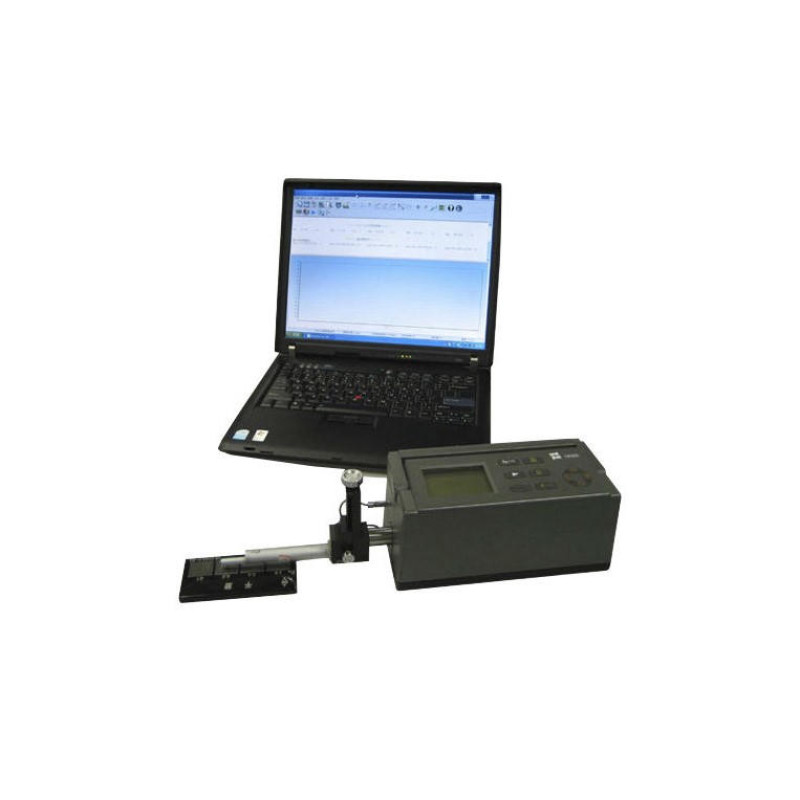

Прибор оснащен современным программным обеспечением для работы с ОС Windows;
Вывод данных на ПК через порт RS232 или USB кабель, а также печать на минипринтере.

Метрологическая информация

Назначение средства измерений:Приборы для измерений параметров шероховатости поверхности серий TR100, TR200, TR300, TR 3220 (далее приборы) предназначены для измерений параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа), а также в пазах и углублениях размером не менее 80×30 мм.
Описание средства измерений:
В зависимости от функциональных возможностей и диапазонов измерений параметров шероховатости приборы каждой из серий имеют следующие исполнения серии TR100: TR100, TR110; TR110 New; серии TR200: TR200, TR220; серии TR3220: TR3220, TR3221.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой щупа и преобразования, возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям. Результаты измерений параметров шероховатости выводятся на жидкокристаллический дисплей (TR100 ТR200, ТR300, TIME3220), могут быть распечатаны на принтере или переданы на персональный компьютер (ТR200, ТR300).
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера для выполнения дальнейших расчетов.
В зависимости от модели приборы могут быть оснащены щупом с углом при вершине 90º радиусом 2, 5 или 10 мкм, с измерительным усилием на измеряемую поверхность 0,75 или 4 или 16 мН соответственно. Деталь устанавливается на специальном столике или непосредственно на плите.

"Восток-7" - официальный дилер: заводские цены, гарантия и условия поставки.

Метрологические и технические характеристики

Модель	TR300	TIME3220	TIME3221
Измеряемые параметры шероховатости	Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RS, RSm, Rlo, RHSC, Rpc, Rmr(c), RzJIS, R3y, R3z и соответствующие параметры профиля волнистости и полного профиля поверхности	Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Rδc, RΔq, RΔa и соответствующие параметры профиля волнистости и полного профиля поверхности
Диапазон измерения по параметру Ra_, Rz, мкм	0,002-160	0,002-400
Диапазон измерений высотных параметров, мкм	800; 80; 8	±200; ±50
Типы фильтров	RC; PC-RC; Gauss	2RC; Gauss
Отсечка шага, λ_с, мм	0,08; 0,25; 0,8; 2,5; 8	0,08; 0,25; 0,8; 2,5
Наибольшая длина участка измерения, мм	40	19
Количество базовых длин на длине оценки	(1-5) λ_с
Статическое измерительное усилие, не более, Н	0,004	0,004 / 0,00075
Радиус кривизны щупа, мкм	2±0,5	5±l 2±l
Угол заточки щупа,… °	90	45
Разрешение, мкм	0,001 на диапазоне ±50 0,016 на диапазоне ±800	0,001 на диапазоне ±50 0,008 на диапазоне ±200
Предел допускаемой основной относительной погрешности прибора по параметру Ra, %	10
Тип датчика	индуктивный
Скорость перемещения щупа, мм/с -при измерении -при обратном ходе	0,15; 0,5; 1 2	0,25; 0,5; 1 1
Габаритные размеры, мм -длина -ширина -высота	409 96 98	155,4 75 56
Масса, не более, кг	2,3	0,76

Модель	TR110	TR220	TR300	TIME3220	TIME3221
Диапазон рабочих температур, °C	от 0 до +40	от 0 до +40	от 5 до +40	от 0 до +40	от +5 до +40
Диапазон температур при хранении, °C	от -25 до 60	от -25 до +60	от -10 до +40	от -40 до 60	от -10 до +40
Допустимая влажность воздуха при измерении не более, %	80	90	85	85
Допустимая влажность воздуха при хранении не более, %	90	90	85	90
Источник питания	Li-ion батарея	Li-ion батарея	Li-ion батарея	Li-ion батарея
Напряжение, В	3,6	6	12	9

Комплектность средства измерений

Модель прибора	TR110	TR220	TR300	TIME3220, TIME3221
Прибор	+	+	+	+
Зарядное устройство	+	+	+	+
Стандартный образец	+	+	+	+
Блок обработки	-	-	-	-
Соединительный кабель RS232	-	-	+	+
Чехол для датчика	-	+	+	-
Регулируемая подставка	-	+	-	+
TS100 стандартный датчик	-	+	+	+
Отвертка	-	+	+	+
Руководство по эксплуатации	+	+	+	+
Методика поверки	+	+	+	+
ПО	+	+	+	+
Кейс для хранения и переноски	+	+	+	+
