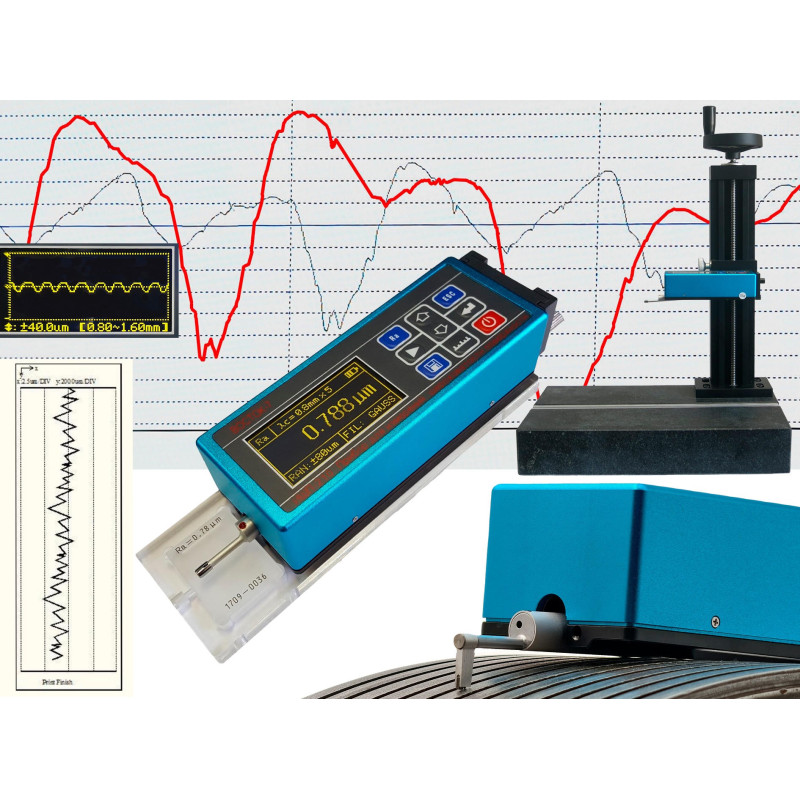

Профилометр ИШП-210 (с функциями профилографа) с поверкой
- Производитель:
- Модель:001950
- Артикул:001950
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 76028-19 |
| Российская Федерация, АО "РЖД" | № МТ 059.2024 |
| Республика Беларусь, Госстандарт | РБ 03 01 7714 20 |
| Республика Казахстан, КазИнМетр | |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| Декларация о соответствии ЕАЭС | RU Д-RU.РА04.В.65622/24 |
Основные сведения о профилометре с функциями профилографа ИШП-210
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.

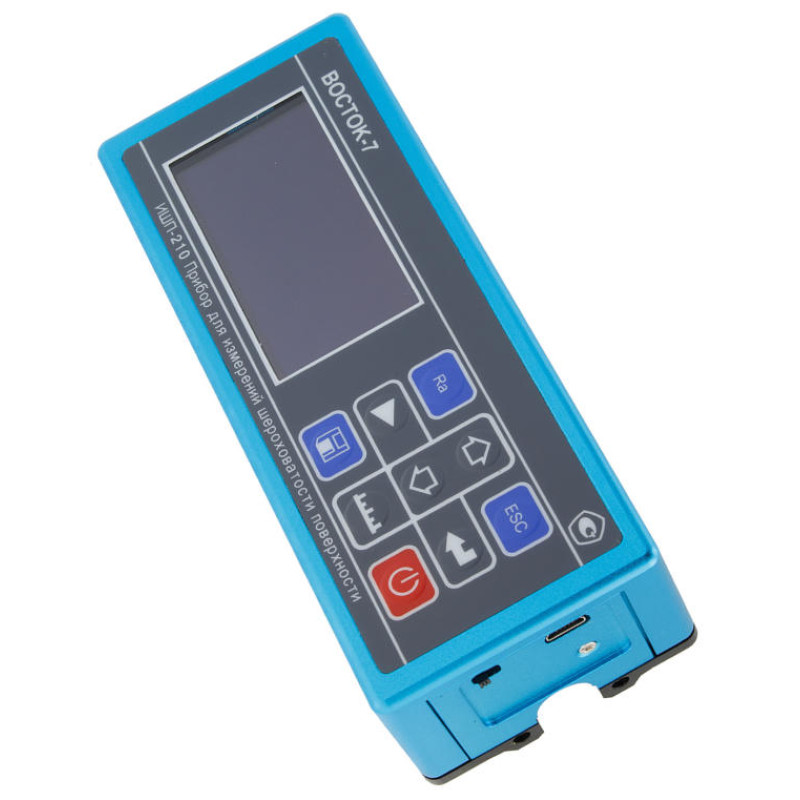

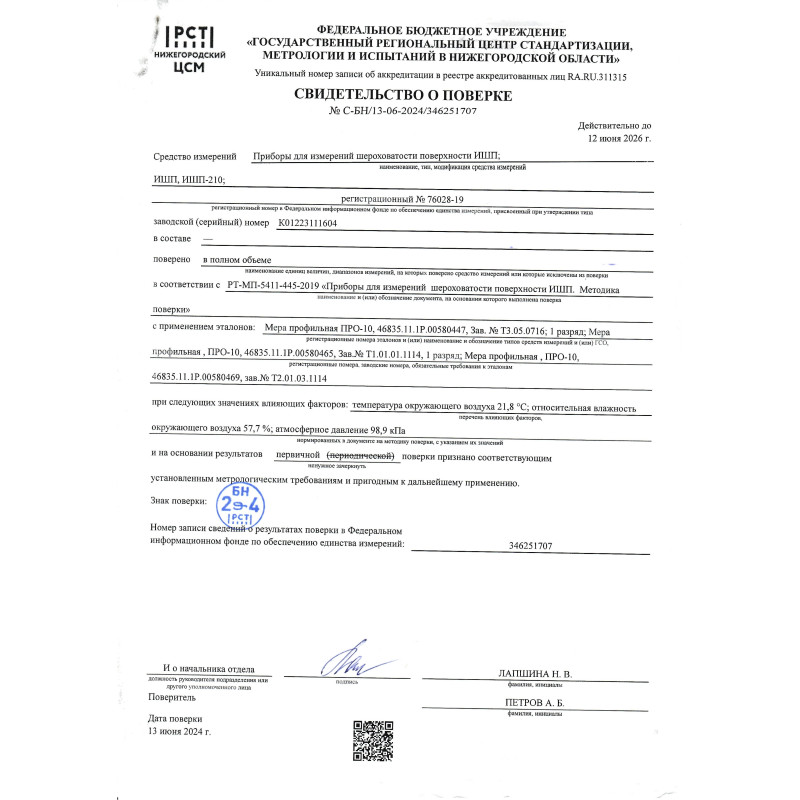

Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Приборы модификации ИШП-210 предназначены для измерений параметров шероховатости не только на поверхности контролируемой детали, но и сложных поверхностей: измерений в отверстиях, в пазах, на криволинейной поверхности.
Особенности модификации ИШП-210:

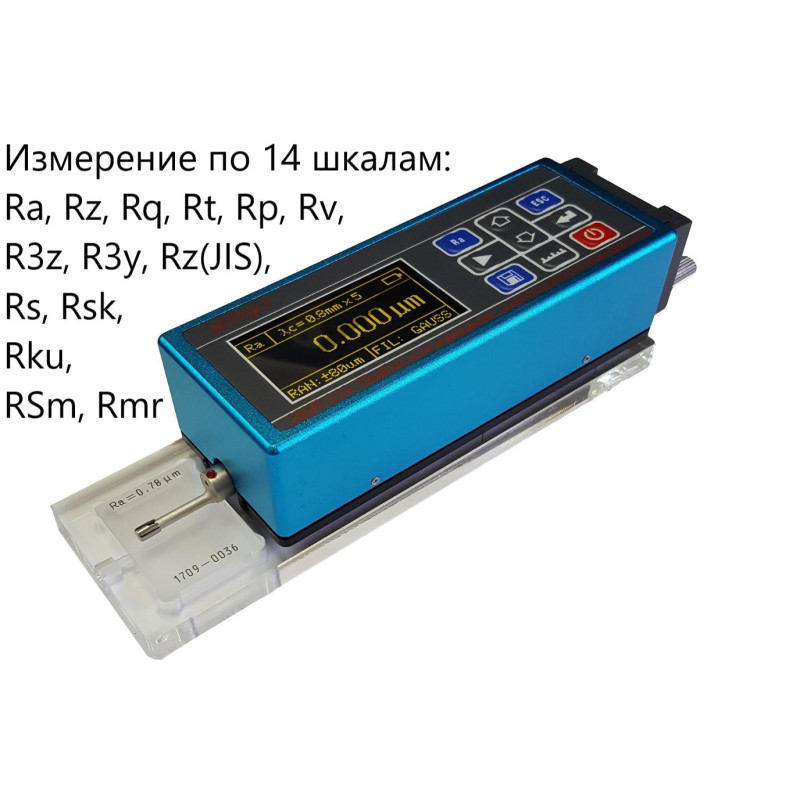

- Измеряет 22 параметра шероховатости поверхности: Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk、Rpk、Rvk、Mr1、Mr2

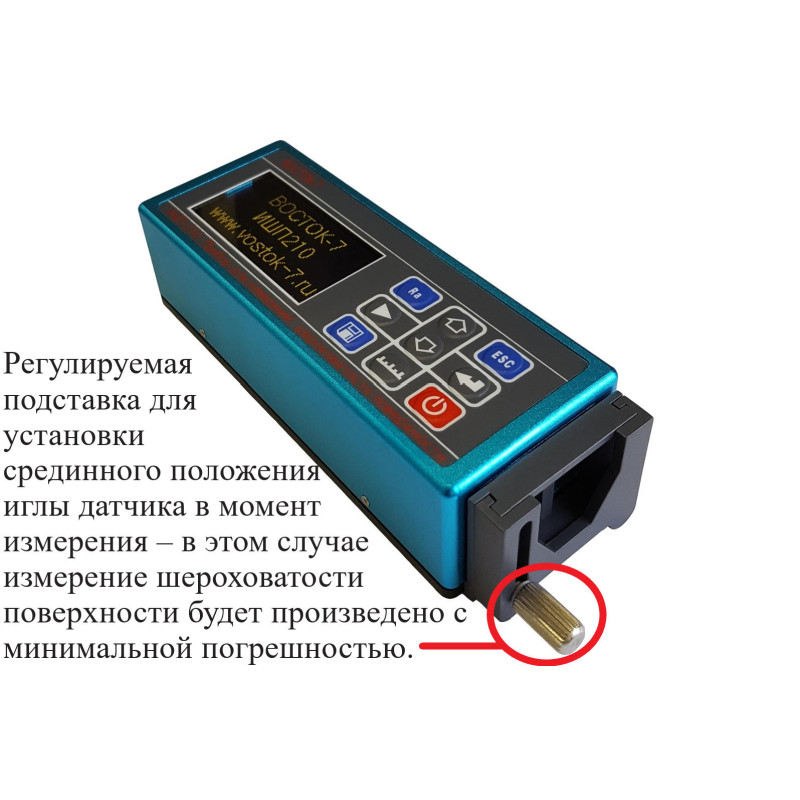

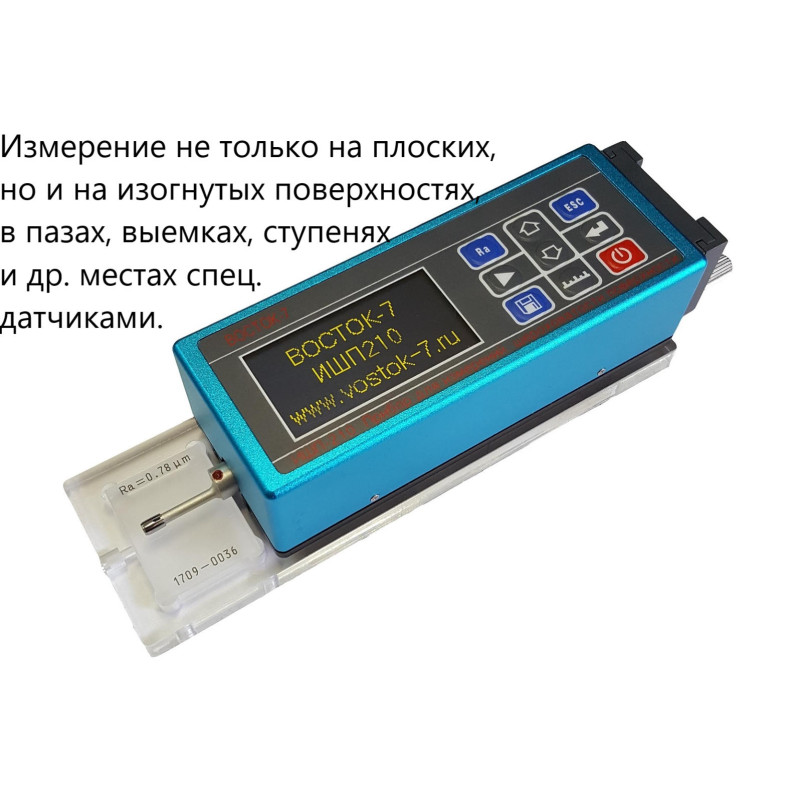

- Измерение на плоских и изогнутых поверхностях;

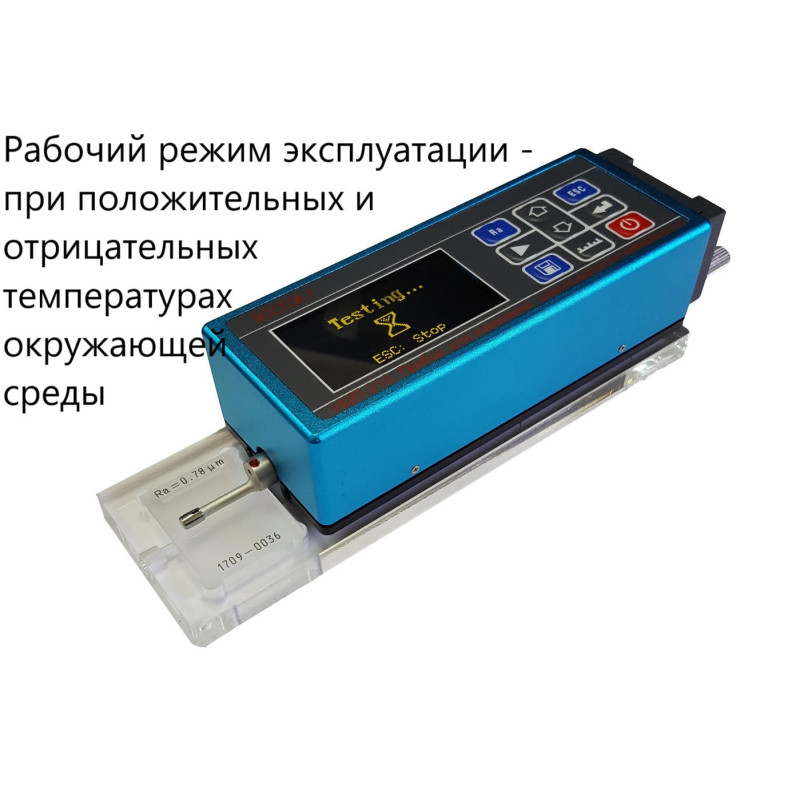

- Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды;
- Питание приборов осуществляется от встроенного аккумулятора;
- Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;

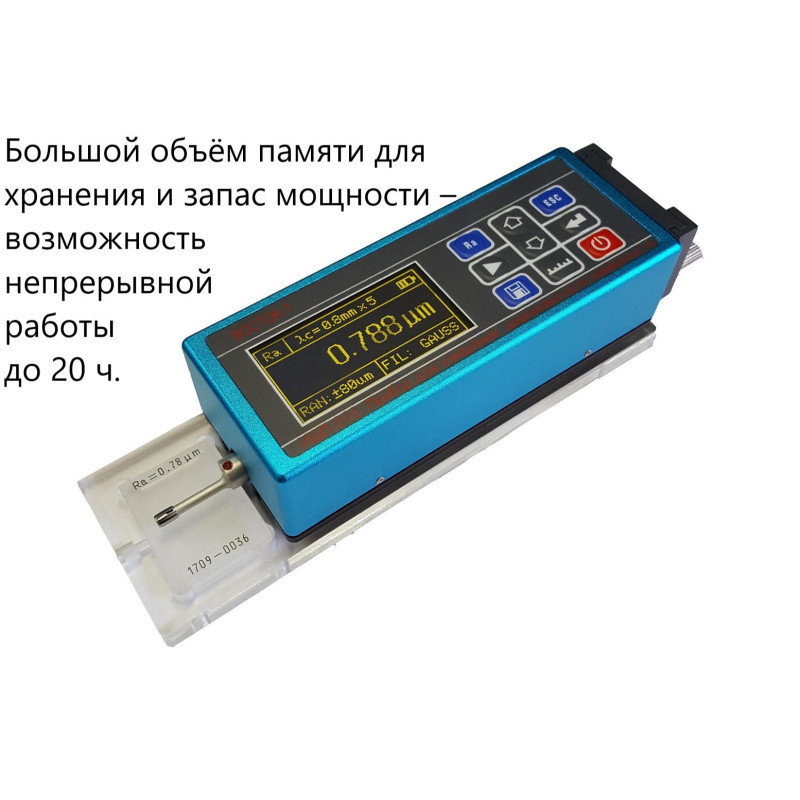

- Большой объём памяти для хранения и запас мощности – возможность непрерывной работы до 20 ч.;

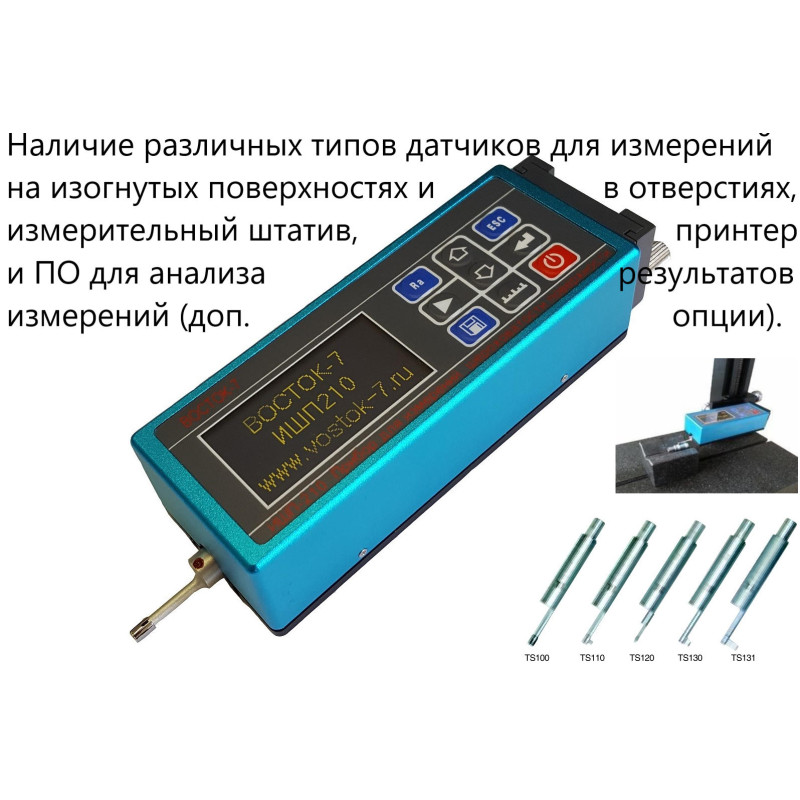

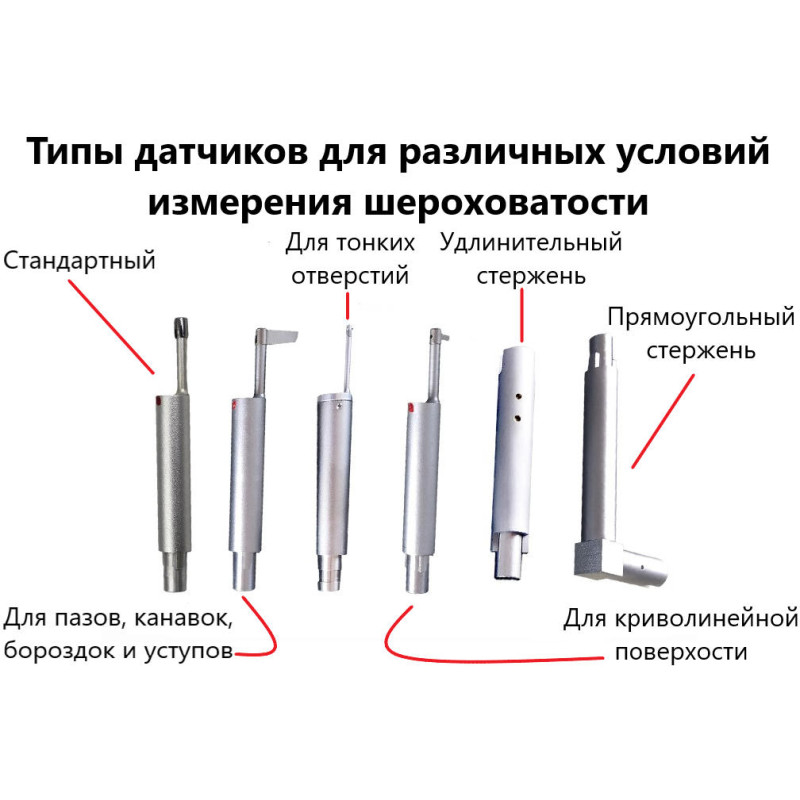

- Наличие различных типов датчиков для измерений на изогнутых поверхностях и в отверстиях, измерительный штатив, принтер и программное обеспечение для анализа результатов измерений (дополнительные опции).

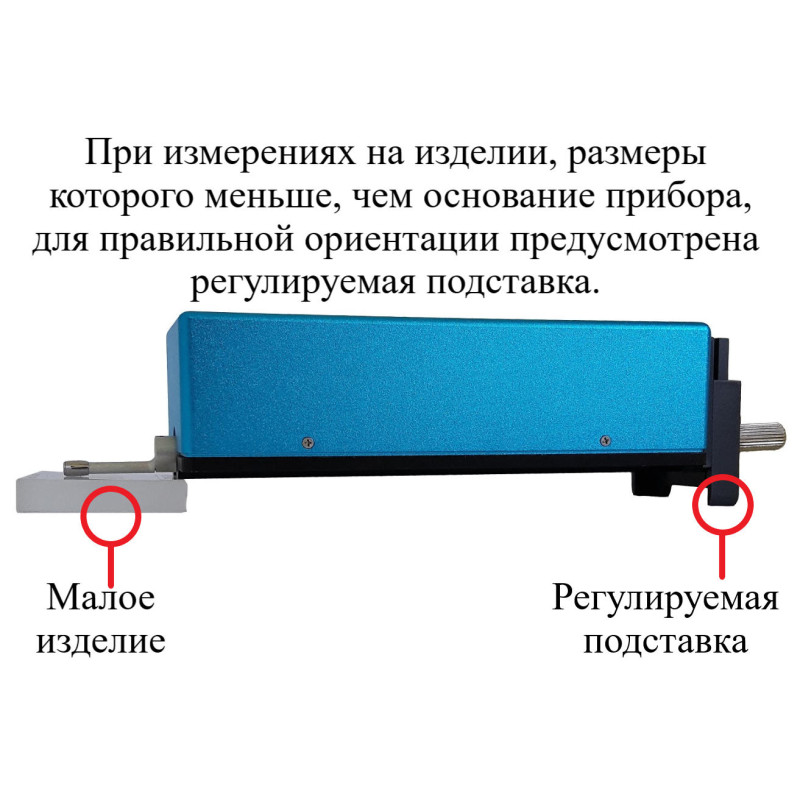

- Возможность стационарного крепления прибора в измерительном штативе (дополнительная опция) для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности изделий сложной геометрической формы и малых размеров, из-за чего размещение прибора непосредственно на измеряемой поверхности не представляется возможным;

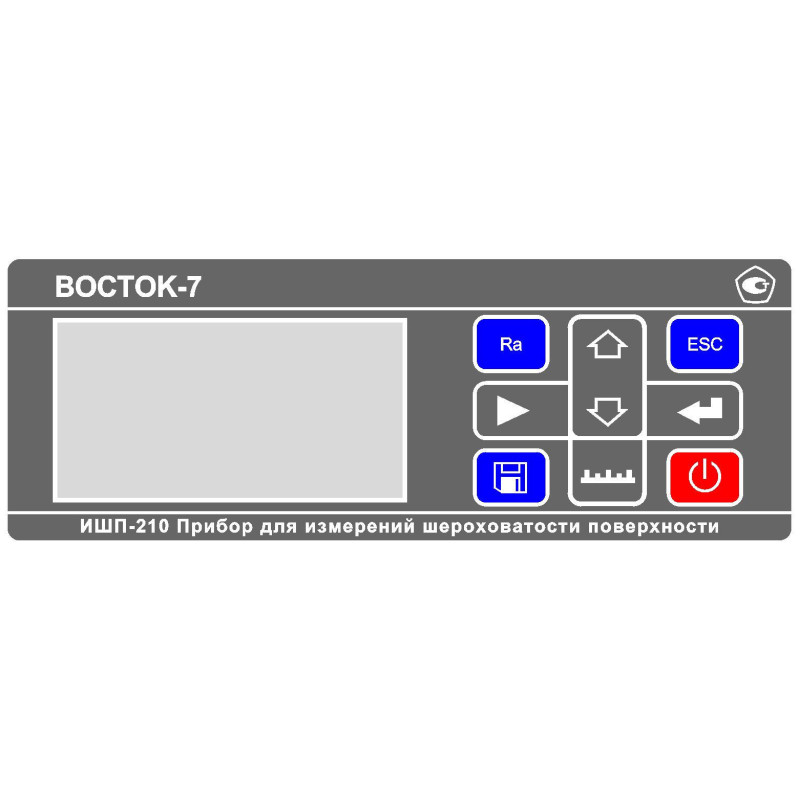

- Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;

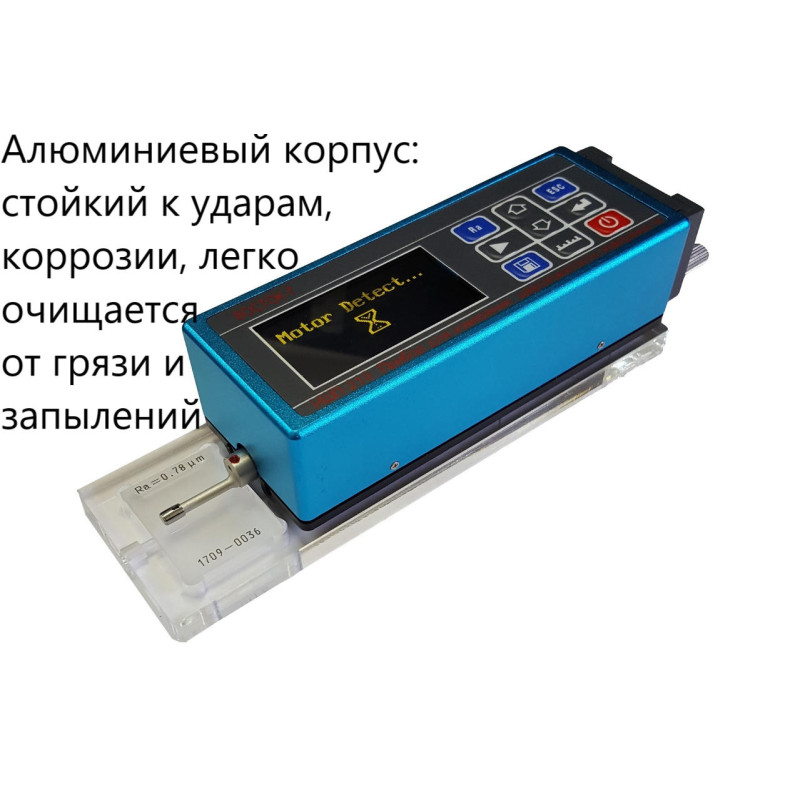

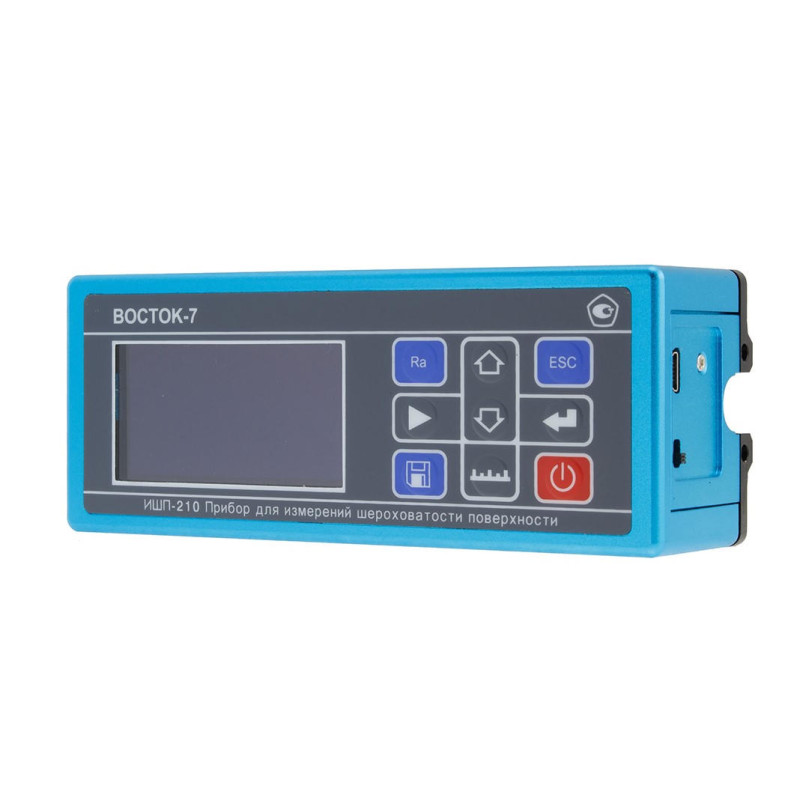

- Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;

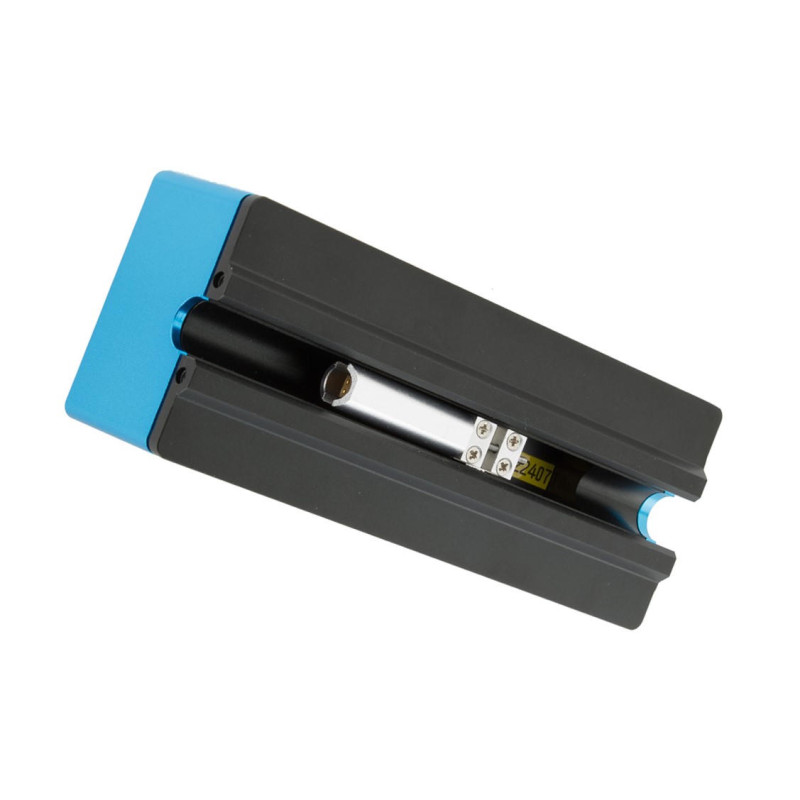

- Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
- Измерения в метрической (СИ, µm) и английской (µin) системах мер;
- Возможность связи с компьютером через USB для передачи данных статистики, печати и анализа с помощью кабеля и программного обеспечения (дополнительная опция).
- Функции профилографа: сохранение профилограмм - рядов значений измеренных параметров шероховатости поверхности; вывод профилограмм на экран прибора, на бумагу при печати на принтере, на экран компьютера при обработке программным обеспечением.
Основная информация о серии механических профилометров ИШП, поверяемых в России и Казахстане
НАЗНАЧЕНИЕ. Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.

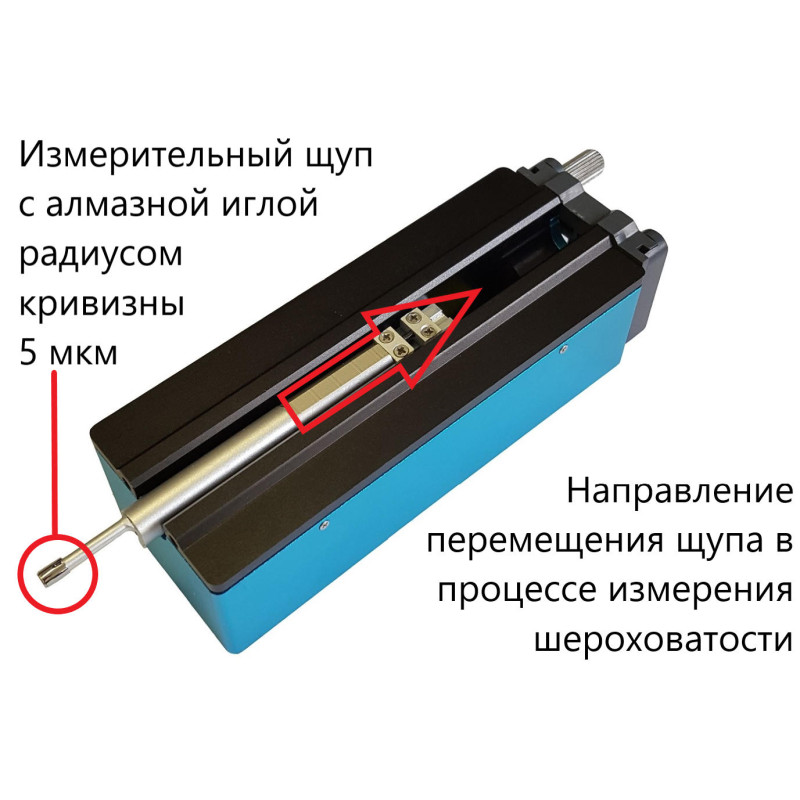

ОПИСАНИЕ. Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.
При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

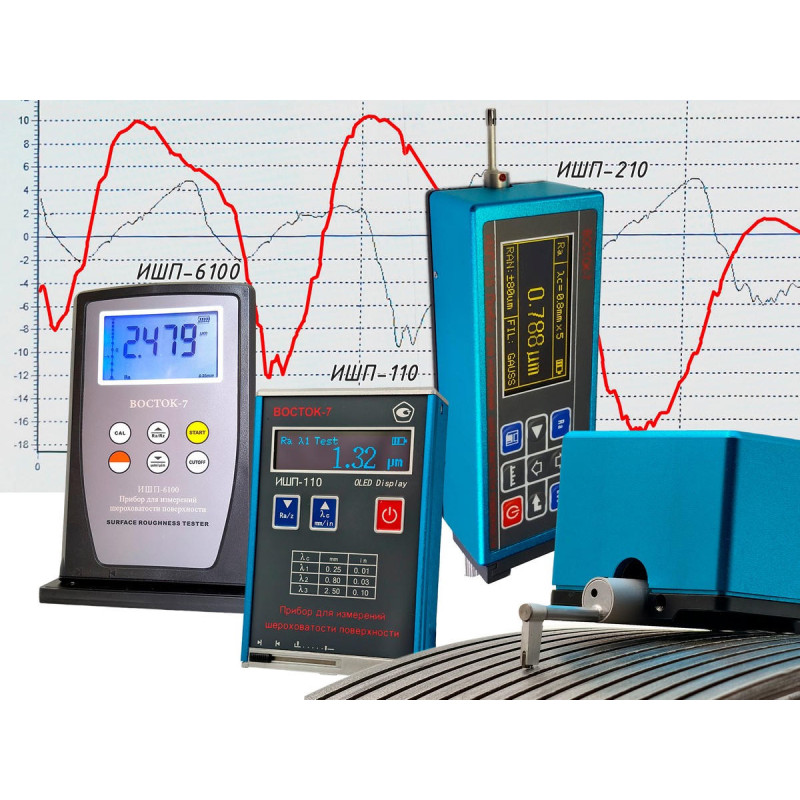

Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-110 и ИШП-210, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.
Линейка выпускаемых цифровых механических профилометров ИШП с поверкой от "Восток-7" (Москва)
| Изображение | Основные отличия | Ссылка на профилометр |
 | Ручной, электронный. | Профилометр ИШП-6100 |
 | Портативный, малогабаритный (70×24×106 мм). | Профилометр ИШП-110 |
 | Портативный со сменными датчиками-щупами. Выполняет функции профилографа. Регистрирует профилограмму поверхности и позволяет вывести её на экран профилометра, на печать на принтер, на экран компьютера. Возможна установка на штатив/стойку и использование в лаборатории в качестве стационарного. | Профилометр ИШП-210 |
|
| ||
| "Восток-7" - производитель серии механических профилометров ИШП: заводские цены (поверка включена), гарантия и надёжные условия поставки. Чтобы выбрать прибор или уточнить стоимость и купить аксессуары к профилометру, свяжитесь с менеджерами. | ||

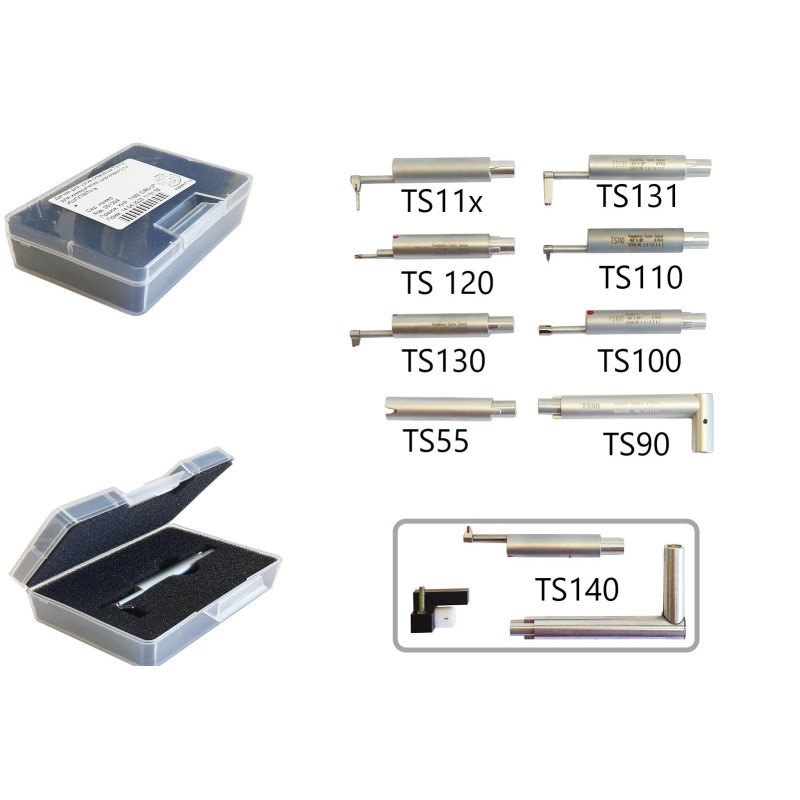

| ИШП-210. ДОПОЛНИТЕЛЬНЫЕ ВСПОМОГАТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ.
Важно: все вспомогательные принадлежности к приборам для измерения шероховатости поверхности модификации ИШП-210 совместимы и взаимозаменяемы с приборами для измерения шероховатости поверхности производителя: - TIME Group моделей TR-200/210/220. | |
| Наименование, описание, цена (при переходе по ссылке на страницу) | Вид |

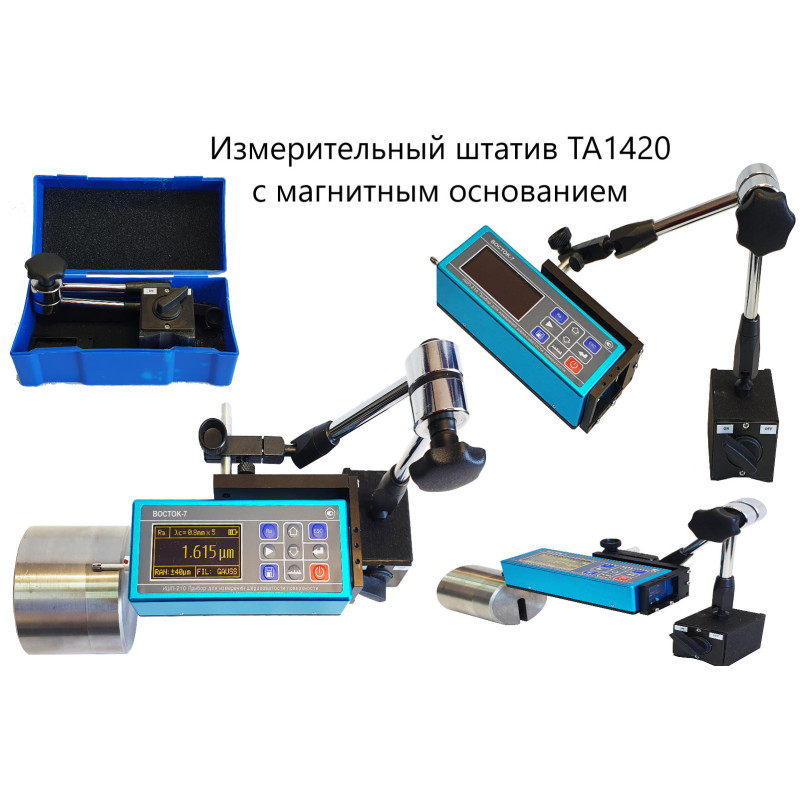

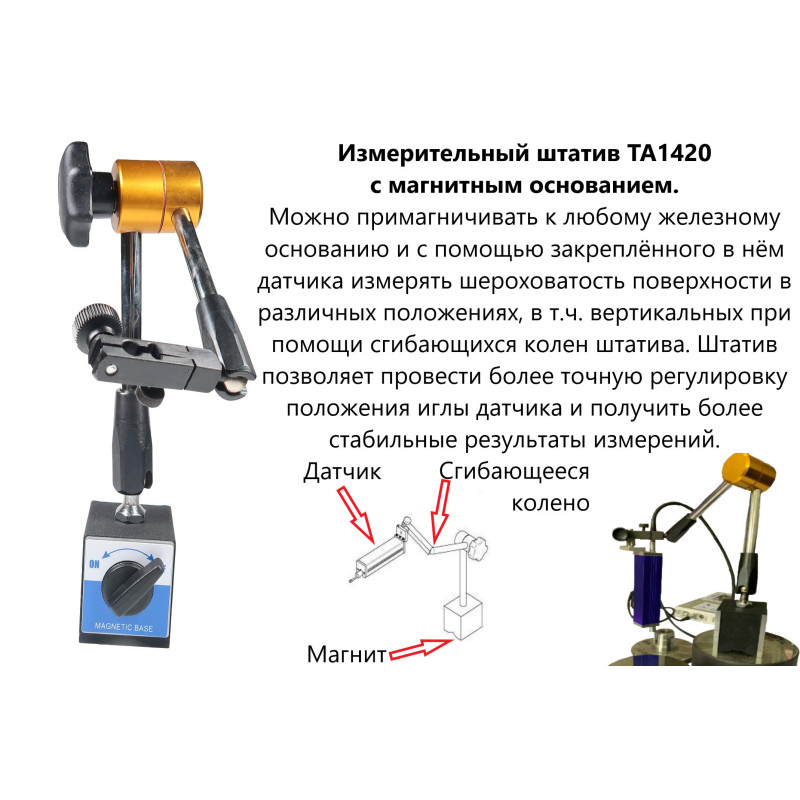

| Измерительный штатив ТА1420 с магнитным основанием. | |

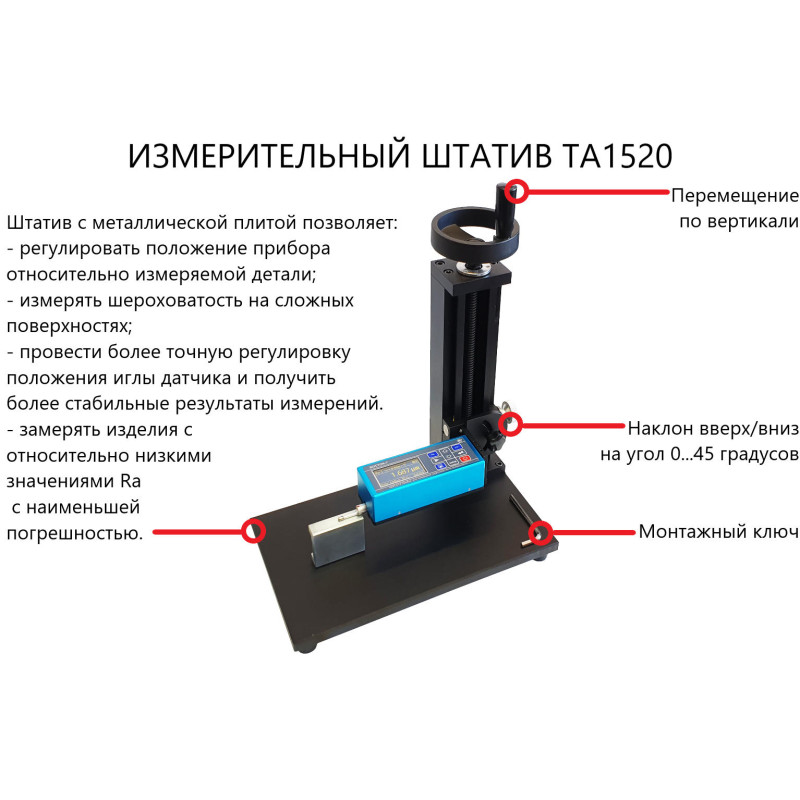

| Измерительный штатив ТА1520 с металлической плитой. | |

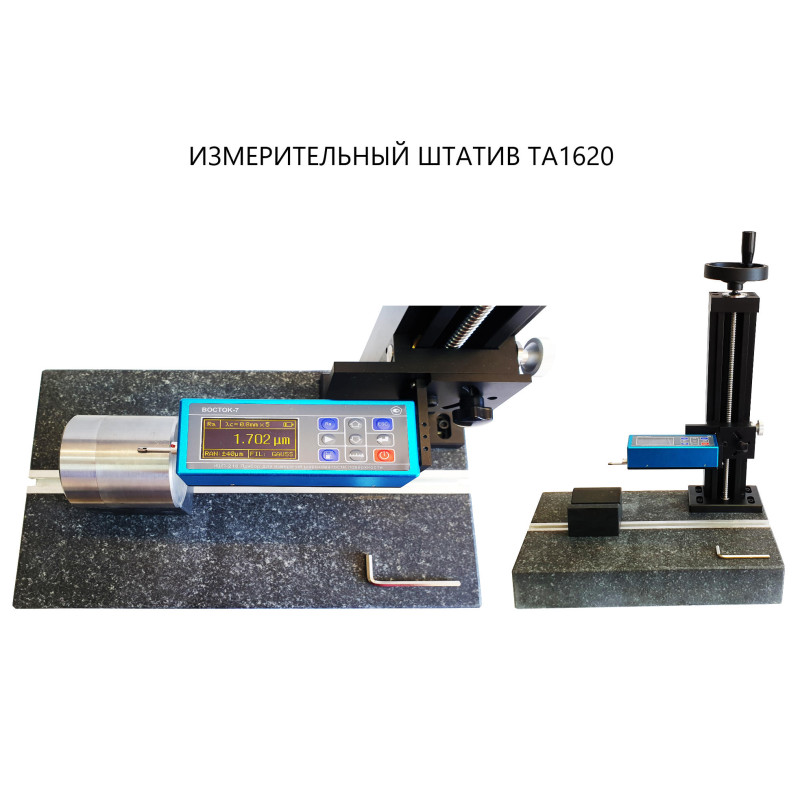

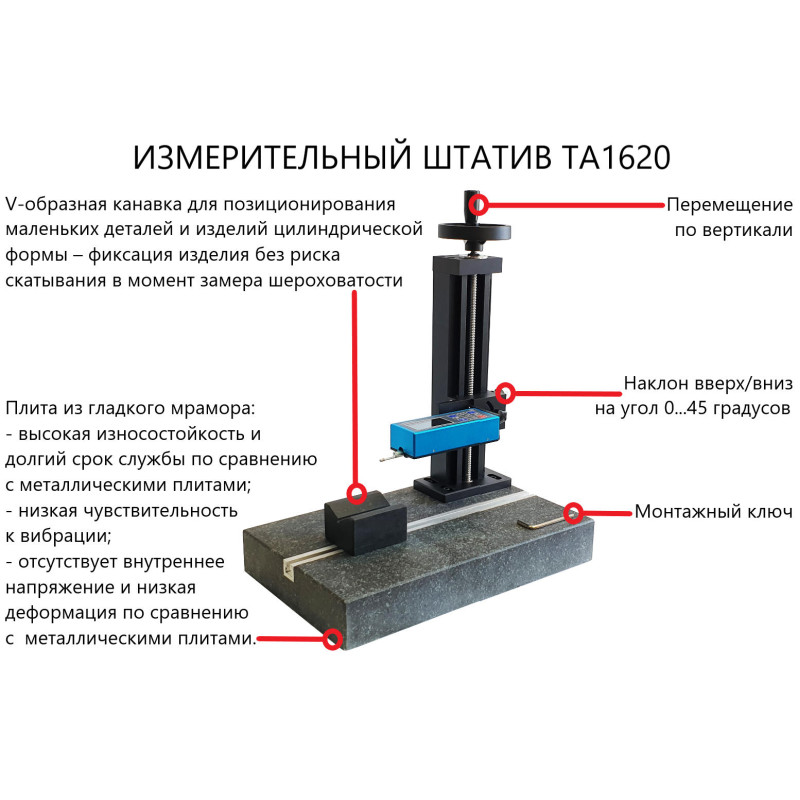

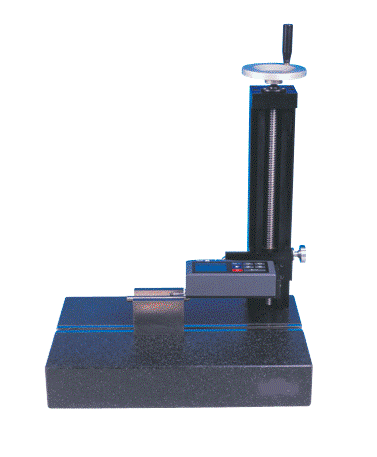

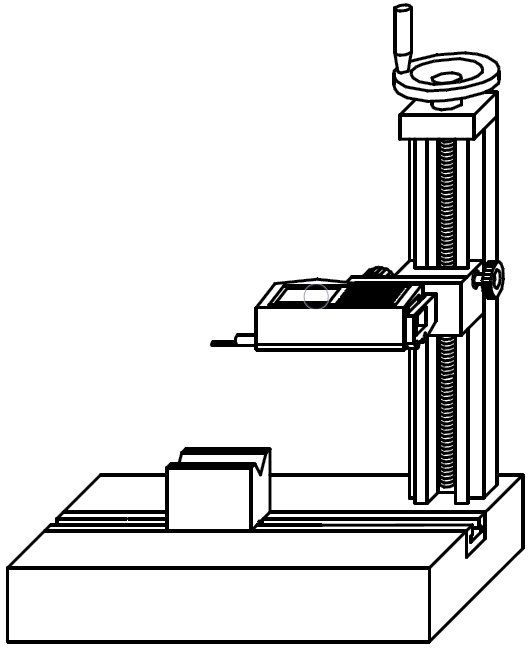

| Измерительный штатив ТА1620 с мраморной плитой. - Высота подъёма (перемещение по оси Y): 300±1 мм; - Ошибка гистерезиса (запаздывание): <1/6 оборота маховика; - Плоскостность плиты по ГОСТ 10905-86: класс 00; - Размеры штатива ТА1620 В*Ш*Г: 400х250х70мм. - Масса 24кг | |

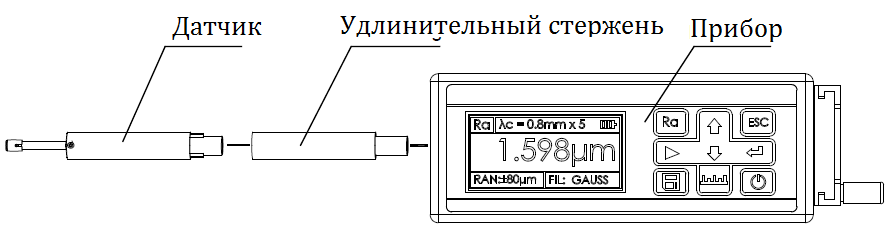

| Удлинительный стержень TS55. Удлинительный стержень увеличивает глубину ввода датчика в деталь, глубокого отверстия. Длина удлинительного стержня – 55 мм | |
|
Прямоугольный стержень изменяет направление установки датчика на 90 градусов, в основном используется для измерения шероховатости специфических канавок, пазов, углублений | |

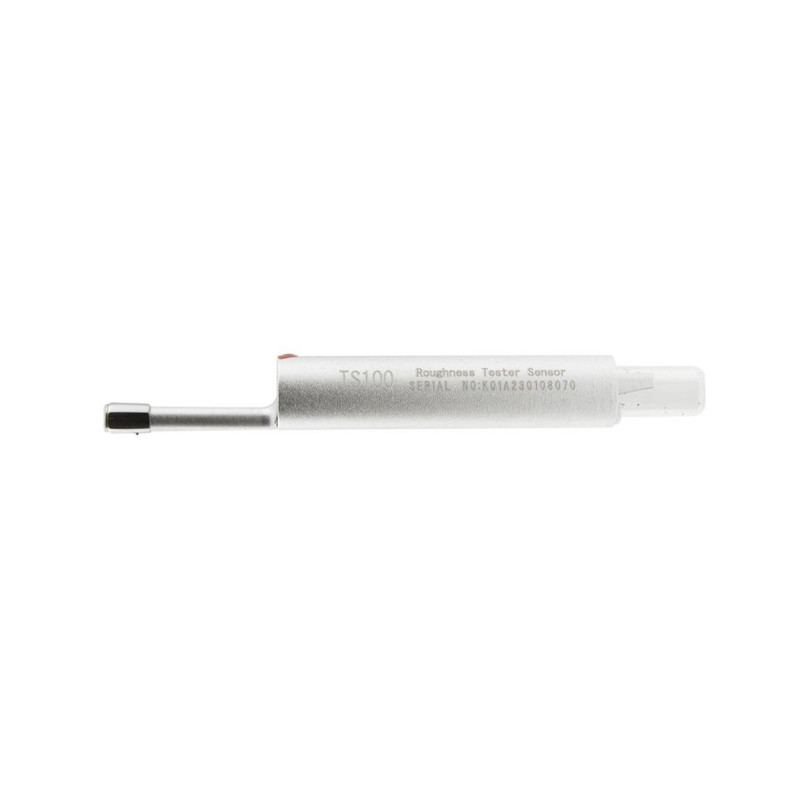

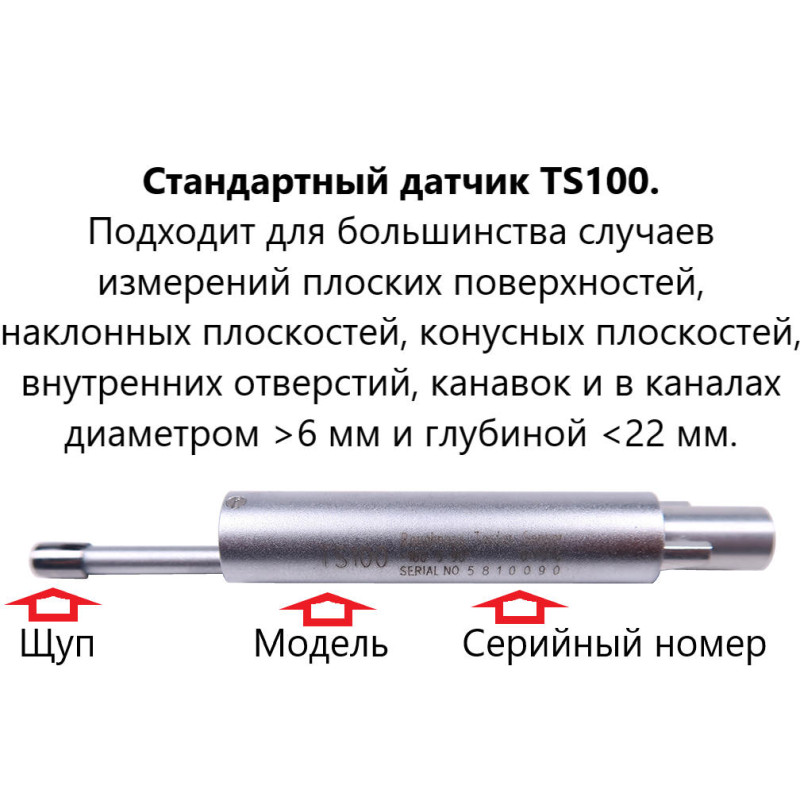

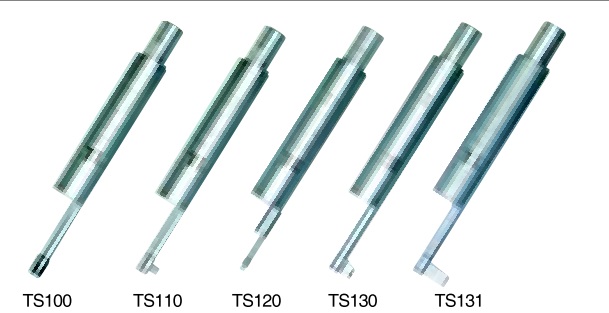

| Стандартный датчик TS100. Стандартный датчик (входит в базовую комплектацию прибора) подходит для большинства случаев измерений плоских поверхностей, наклонных плоскостей, конусных плоскостей, внутренних отверстий, канавок, бороздок и пр. Стандартный щуп с алмазной иглой для измерения шероховатости на плоских поверхностях, деталях типа «коленчатый вал» и в каналах диаметром >6 мм и глубиной <22 мм. | |
| Датчик для криволинейной поверхности TS110. С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, а также на плоских поверхностях. В основном датчик для криволинейной поверхности используется при измерении гладких цилиндрических поверхностей с радиусом ≥3 мм, а также сферических и других поверхностей большего радиуса. Чем больше радиус кривизны и более гладкая поверхность – тем более точным будет результат измерения. Для измерения шероховатости на криволинейных поверхностях и в каналах диаметром >8 мм и глубиной <20 мм. Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620. | |
| Датчик для малых отверстий TS120. | |
| Датчик для глубоких отверстий TS130 Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620. |
|

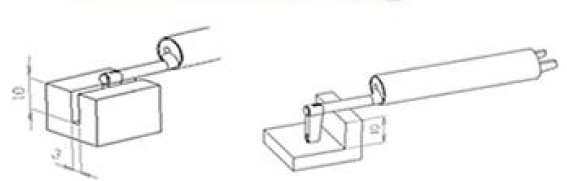

| Датчик для глубоких пазов, канавок, бороздок и уступов TS131. | |

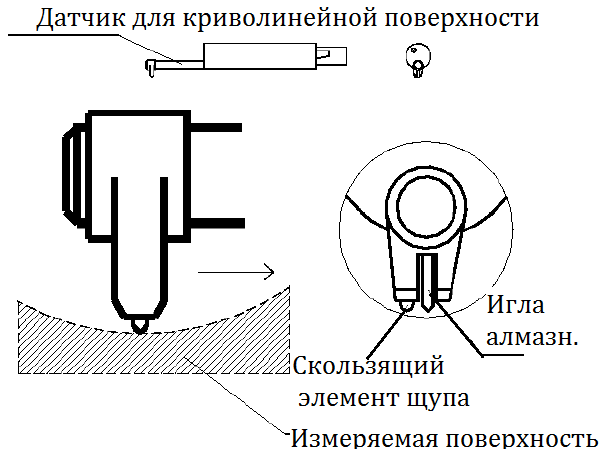

| Датчик для криволинейной поверхности TS140. С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, измеряемый диапазон - 200 мкм, радиус иглы 5 мкм, угл иглы 90 гр., нагрузка на иглу 4 mN. |
|

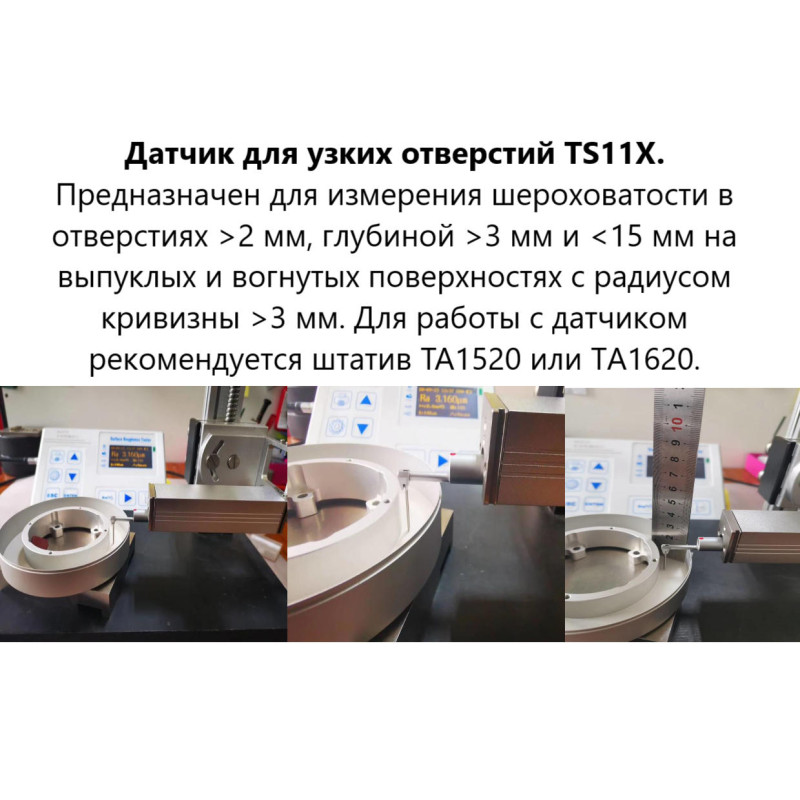

| Датчик для узких отверстий TS11X. |
|

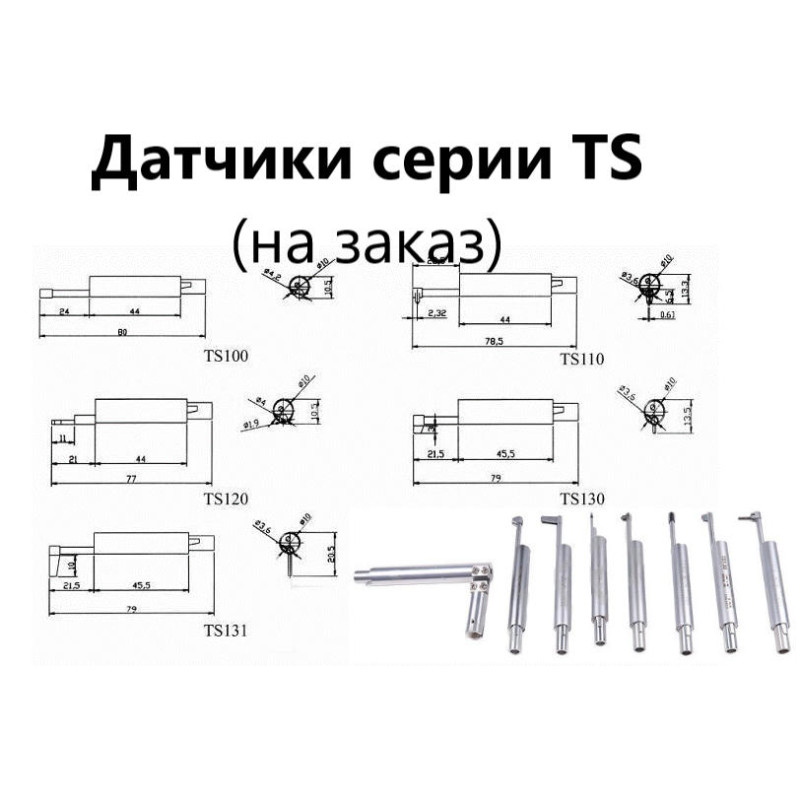

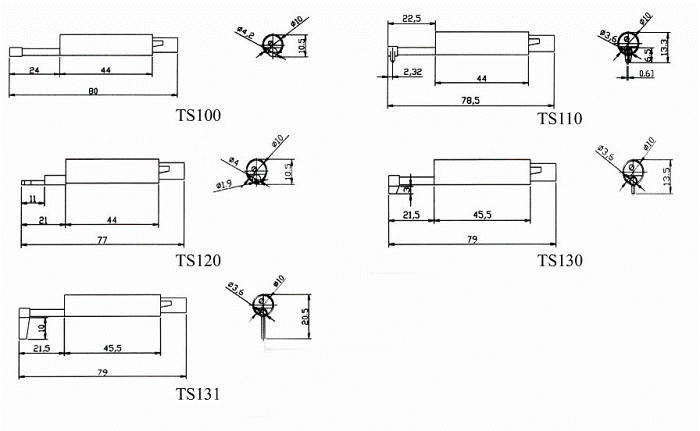

| Схему датчиков с размерами можно сохранить на компьютере и рассмотреть в увеличенном формате.
| |
|

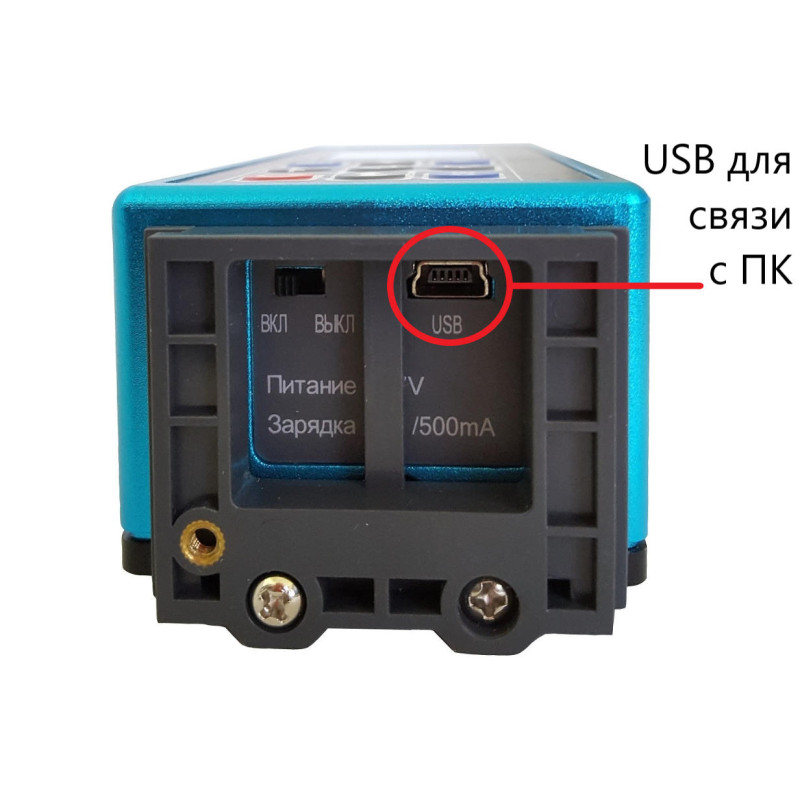

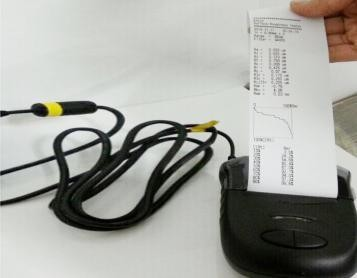

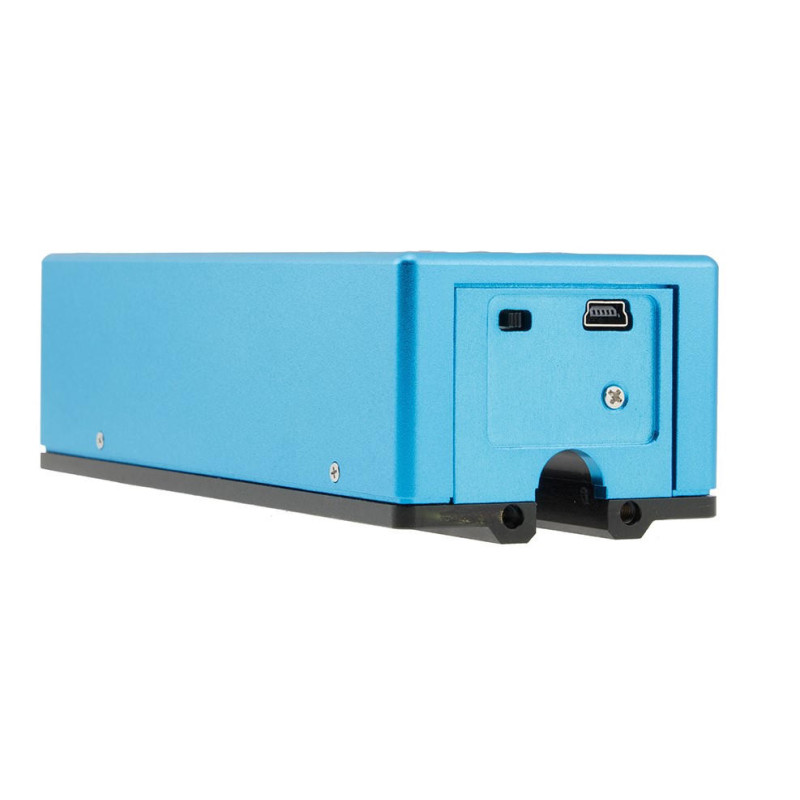

Для вывода на печатную ленту измеренных данных параметров шероховатости и профиля с графиками подсоедините внешний мини-принтер через порт USB на торцевой поверхности прибора – п.п. 11.2.5; 11.3.2 и 11.3.4.

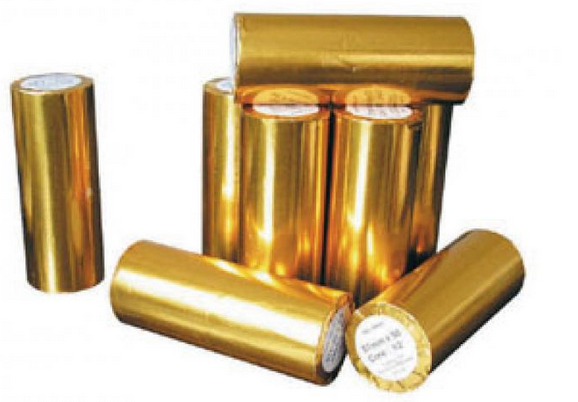

Мини-принтер требует заказа и использования оригинальных бумажных картриджей, по 10 шт. в упаковке, цена 700-00р за упаковку.
| |
Метрологические характеристики цифрового механического профилометра ИШП-210
| Наименование характеристики | Значение | ||
| Модификация | ИШП-6100 | ИШП-110 | ИШП-210 |
| Измеряемые параметры шероховатости | Ra, Rz | Ra, Rz, Rq, Rt | Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk、Rpk、Rvk、Mr1、Mr2 |
| Фильтр | RC | RC | Гаусса, RC, PC-RC Профиль без фильтра D-P |
| График |
|
| Первичный профиль / профиль, подвергнутый фильтрации и кривая tp |
| Диапазон измерений: - по параметрам Ra, Rq, мкм - по параметру Rz, Rz, R3z, Ry, Rt, Rp, Rm мкм - Ось X (горизонтальная), мм |
от 0,1 до 10,0 от 0,1 до 50,0 |
от 0,1 до 15,0 от 0,1 до 50,0 |
от 0,1 до 16,0 от 0,02 до 160,00 17,5 |
| Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм |
|
| 0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80 |
| Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, % | 10 | ||
| Относительное СКО результатов измерений, %, не более | 7 | 6 | |
| Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм | - | от –80 до +80 | |
| Радиус кривизны щупа, мкм | 10 | 10 | 5 |
| Измерительное усилие, мН | 16 | 50 | 4 |
| Отсечка шага, мм | 0,25; 0,8; 2,5 | ||
| Длина оценки, мм | 12,5 мм | 1,25; 4,0 | от 1 до 5 длин отсечки шага |
| Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм |
0,135 0,5 1,0 | ||
Основные технические характеристики цифровых механических измерителей шероховатости поверхности (ИШП)
| Наименование характеристики | Значение | ||
| Модификация | ИШП-6100 | ИШП-110 | ИШП-210 |
| Автоотключение прибора, мин. | 5 | 10 | |
| Питание | 4 x 1,5 V батареи или аккумуляторы тип АА | Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель | Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа |
| Длительность непрерывной работы, ч | ≥10 | ≥13 | ≥20 |
| Габаритные размеры (длина × ширина × высота), мм, не более | 80×30×128 | 70×24×106 | 141×55×40 |
| Масса, г, не более | 280 | 200 | 400 |
| Условия эксплуатации: | |||
| Температура окружающей среды, °С | 0…+50 | –20…+50 | –20…+40 |
| Относительная влажность воздуха, % | 30…80 | 30…90 | |
| Срок службы, лет, не менее | 5 | ||

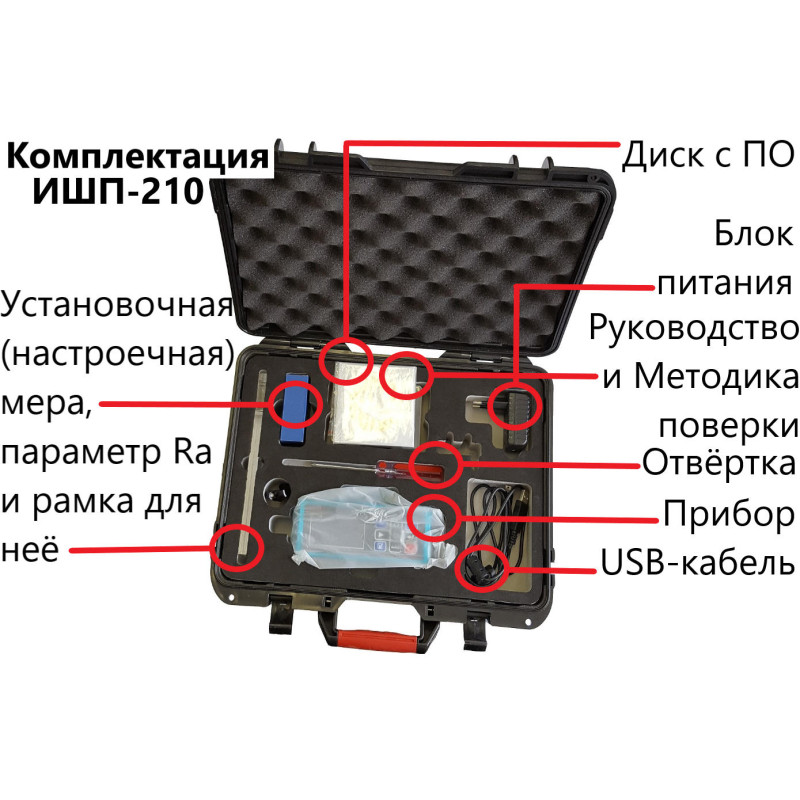

Комплектность поставки профилометра ИШП-210 (номер в госреестре 76028-19)
| Базовая комплектация (включена в стоимость прибора): | ||
| Наименование | Обозначение | Количество |
| Прибор для измерений шероховатости | ИШП-210 | 1 шт. (по заказу) |

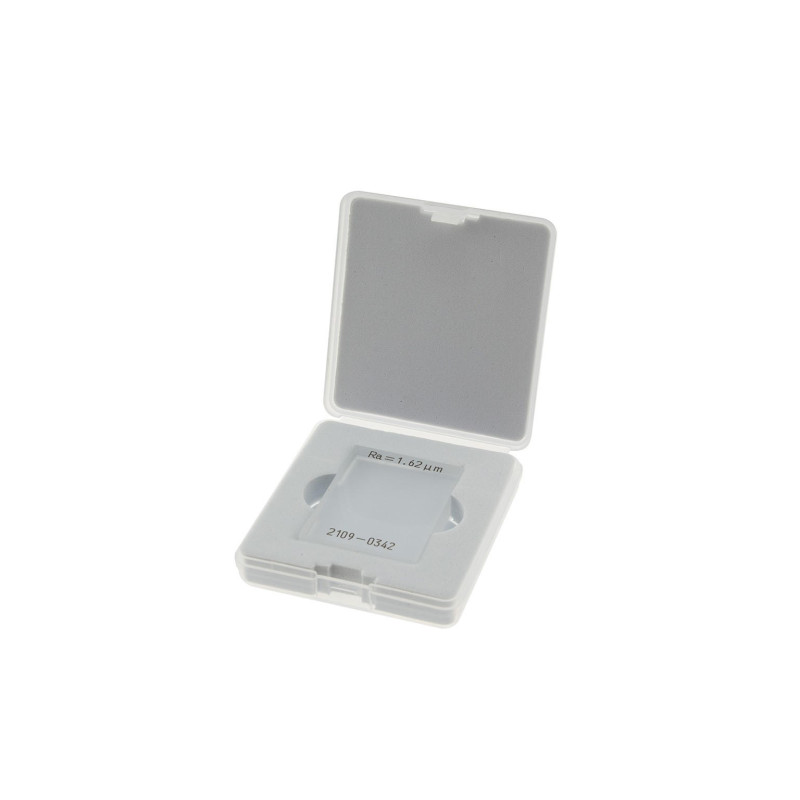

| Установочная (настроечная) мера шероховатости поверхности, параметр Ra | - | 1 шт. |
| Датчик TS-100 |
| 1 шт. |
| Принадлежности | - | 1 компл. |
| Программное обеспечение | - | 1 компл. |
| Руководство по эксплуатации для модификации ИШП-210 | 26.51.66.190-014-11548758-18 РЭ | 1 экз. |

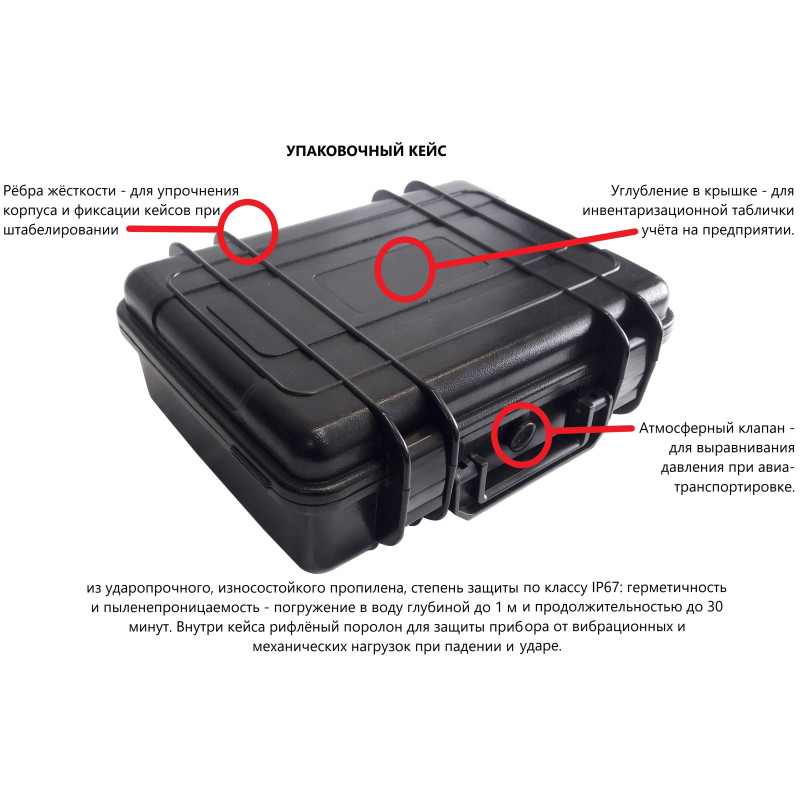

| Упаковочный кейс | - | 1 шт. |
| Методика поверки | РТ-МП-5411-445-2019 | 1 экз. |
| Дополнительная комплектация (по заказу): | ||
| Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика | По заказу | |

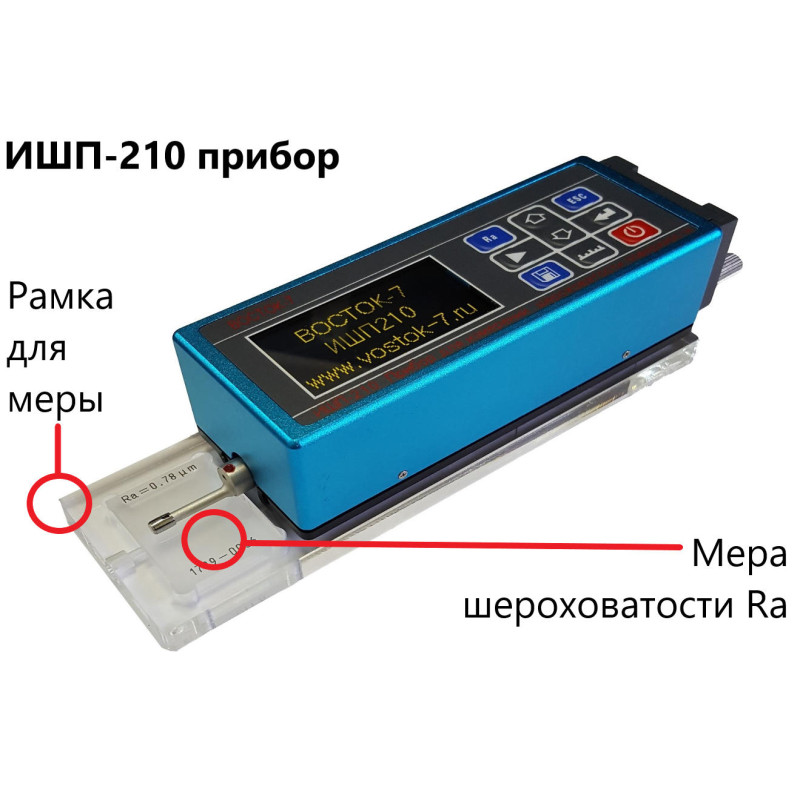

| Установочная рамка с выемкой для размещения в ней меры шероховатости | По заказу | |
| Датчик TS-100 (для модификации ИШП-210); | По заказу | |
| Датчик TS-110 (для модификации ИШП-210); | По заказу | |
| Датчик TS-120 (для модификации ИШП-210); | По заказу | |
| Датчик TS-130 (для модификации ИШП-210); | По заказу | |
| Датчик TS-131 (для модификации ИШП-210); | По заказу | |
| Датчик TS-140 (для модификации ИШП-210); | По заказу | |
| Датчик TS-11Х (для модификации ИШП-210); | По заказу | |
| Удлинительный стержень TS-55 (для модификации ИШП-210); | По заказу | |
| Прямоугольный стержень TS-90 (для модификации ИШП-210); | По заказу | |
| Мини-принтер (для модификации ИШП-210); | По заказу | |
| V-образный блок для цилиндрических изделий с магнитом | По заказу | |
| Измерительный штатив ТА1420, ТА1520 или ТА1620 (для модификации ИШП-210) | По заказу | |
