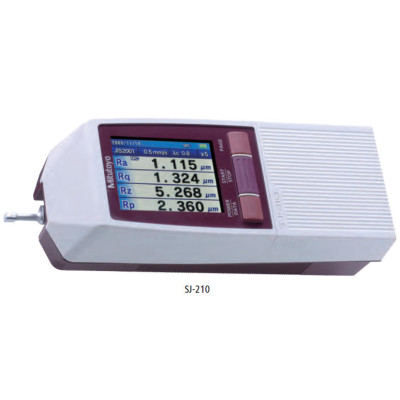

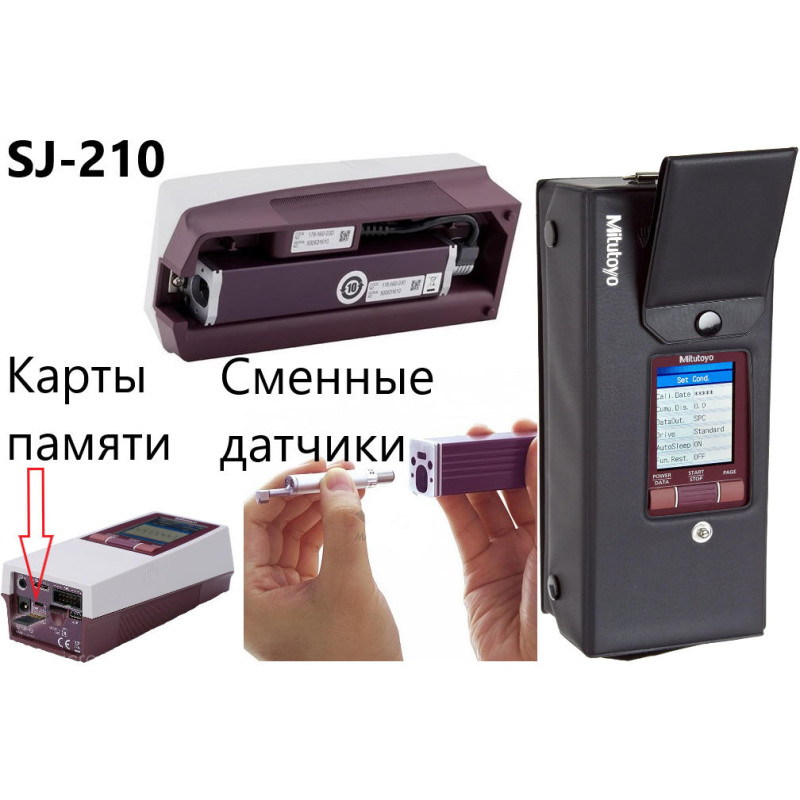

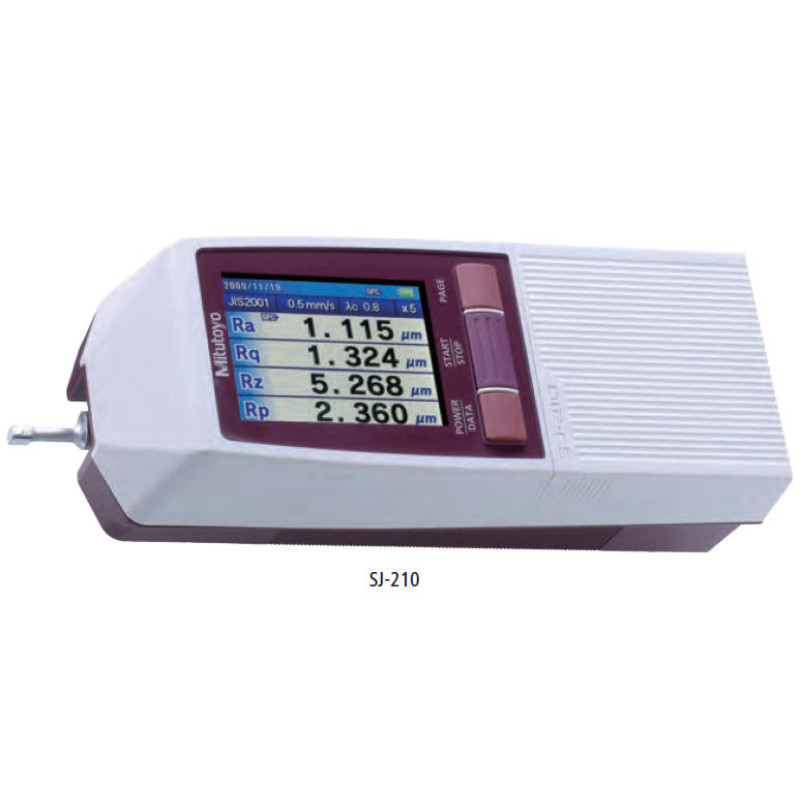

Профилометр Mitutoyo Surftest SJ-210

Основные сведения о профилометре Mitutoyo Surftest SJ-210

Изготовитель: Mitutoyo Corporatiom (Япония).

Состояние: новое изделие.

Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Важно: имеется бюджетная альтернативная модель TMR360 (не внесена в госреестр РФ).

Для детального ознакомления с характеристиками и выбора модели с № для заказа перейдите на вкладку ДОКУМЕНТАЦИЯ.

Основные данные серии 178 (Surftest) измерителей шероховатости Mitutoyo

Японские приборы для измерений параметров шероховатости серии 178 (далее приборы) выпускаются компанией Mitutoyo следующих модификаций: Surftest SJ-210, Surftest SJ-310, Surftest SJ-410.

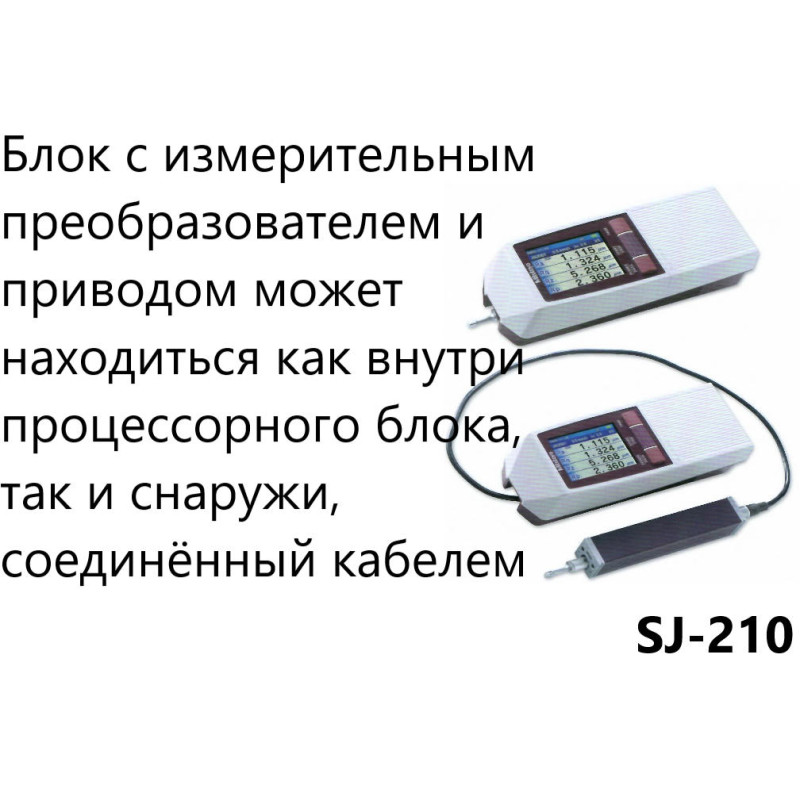

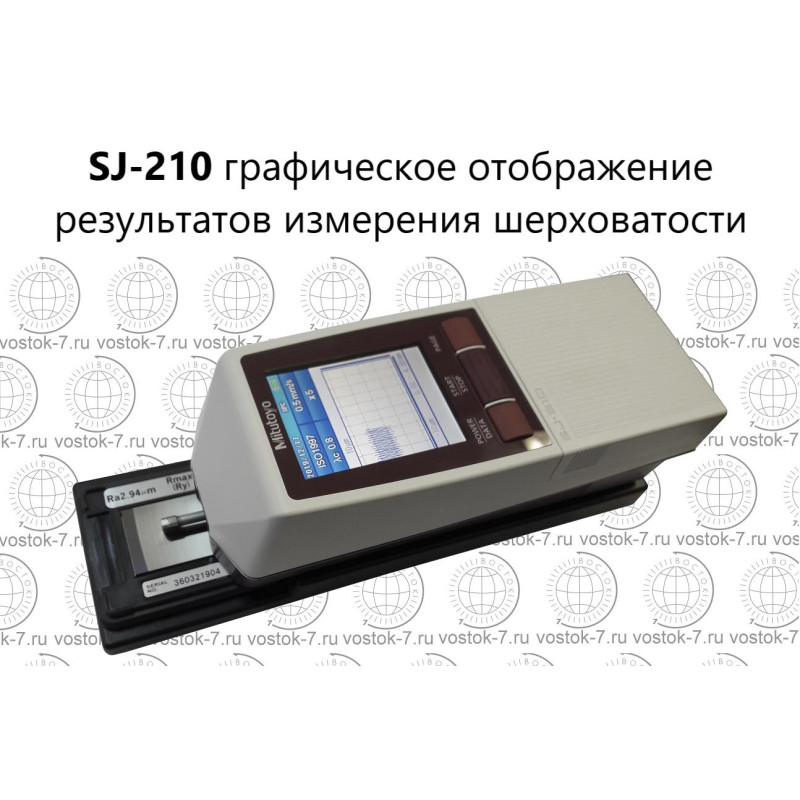

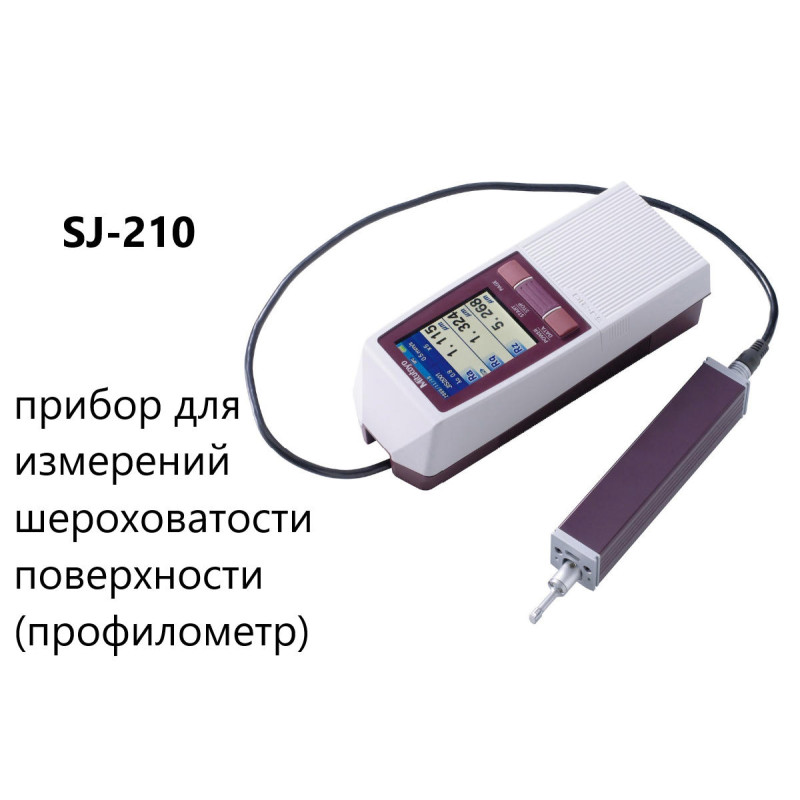

Приборы состоят из блока с измерительным преобразователем (ИП) и приводом, а также процессорного блока. Действие измерителя компании Mitutoyo основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессорном блоке. Результаты измерений выводятся на жидкокристаллический дисплей (в виде только числовых значений параметров шероховатости, профиля поверхности, кривых распределения ) или через RS-232 или высокоскоростной USB интерфейс на внешний компьютер для выполнения обработки результатов измерений. Имеется возможность сохранять результаты 10 000 измерений на карте памяти. Модели Surftest SJ-310, Surftest SJ-410 снабжены встроенным принтером и сенсорным дисплеем. Питание осуществляется от сети переменного тока через встроенный адаптер или от батареи, что делает прибор переносным и позволяет использовать в цехах предприятий.

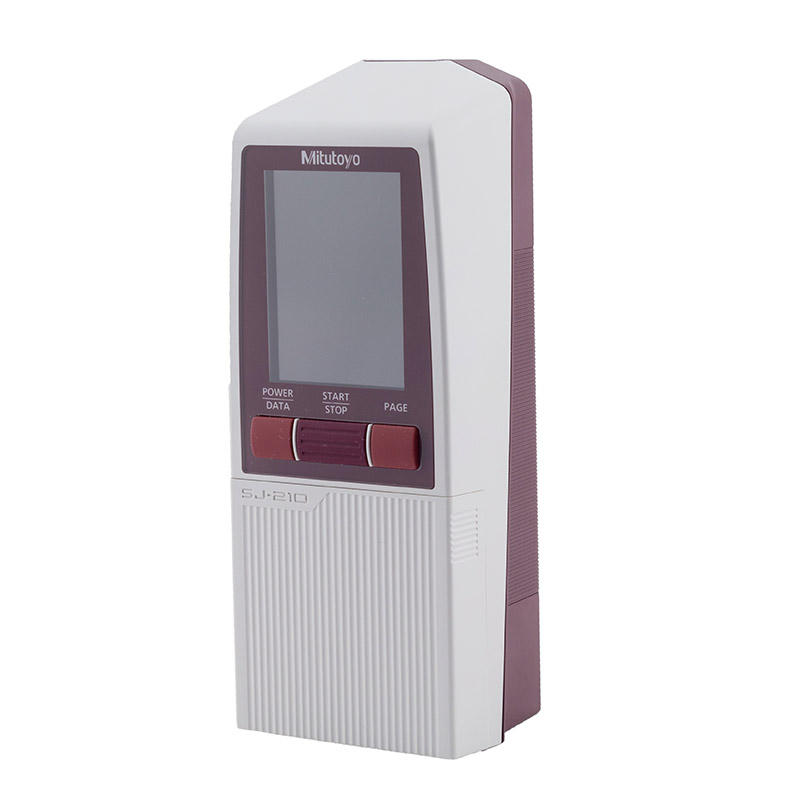

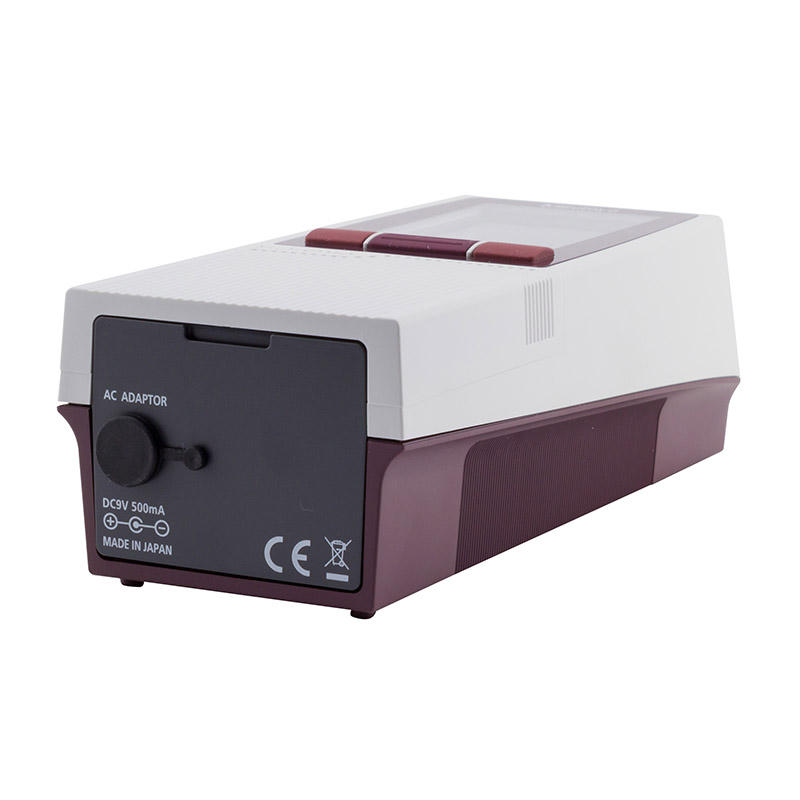

ПРОЦЕССОРНЫЙ БЛОК ИЗМЕРИТЕЛЯ КОМПАНИИ MITUTOYO.

Состоит из дисплея, клавиатуры, оперативной и вычислительной памяти, панели с разъёмами USB, зарядки и др.

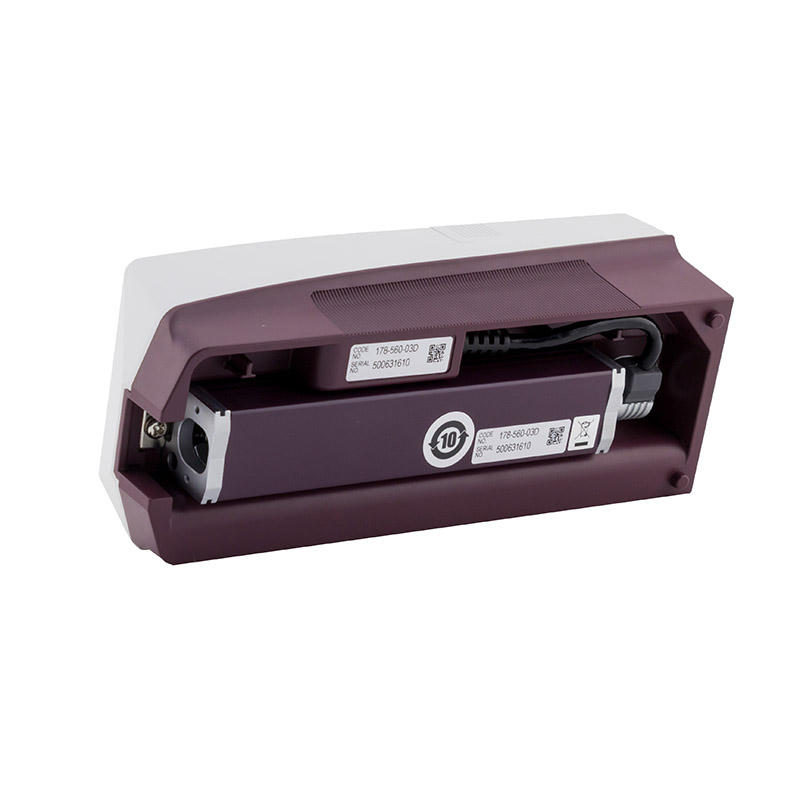

БЛОК С ИЗМЕРИТЕЛЬНЫМ ПРЕОБРАЗОВАТЕЛЕМ И ПРИВОДОМ:

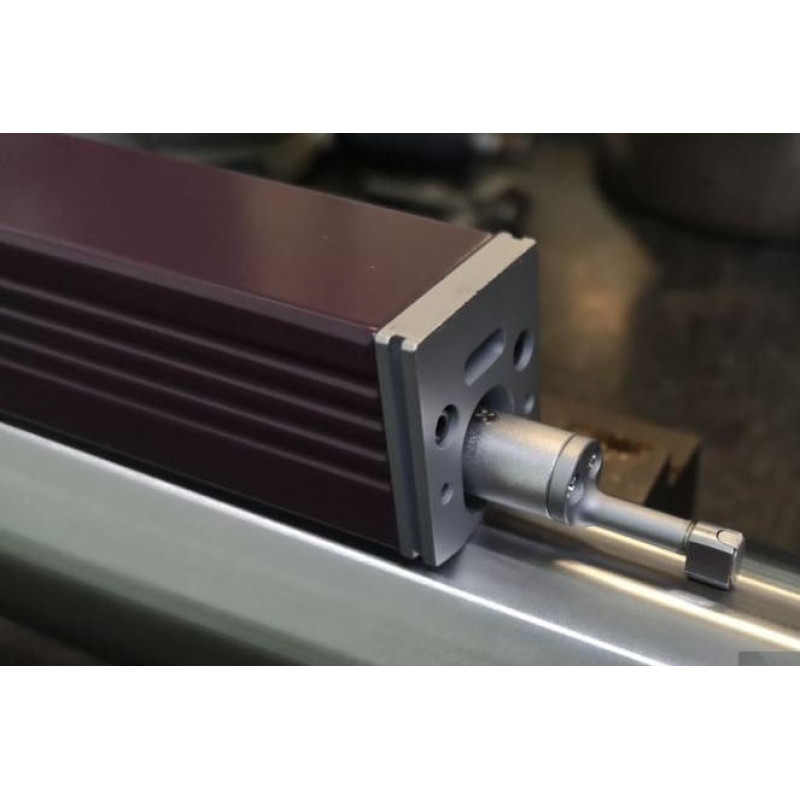

- ПРИВОД.

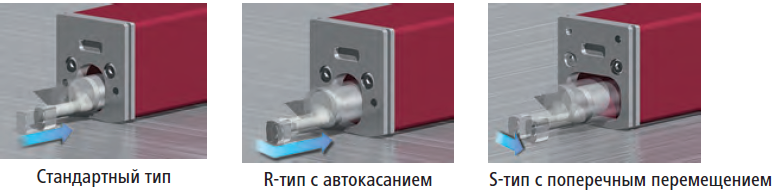

Измерители компании Mitutoyo моделей Surftest SJ-210, Surftest SJ-310 оснащены одним из трёх типов приводов: стандартным мотоприводом (поставляется в базовой версии), мотоприводом c втягивающимся щупом (R тип) и мотоприводом, позволяющим измерять в направлении, перпендикулярном продольной оси датчика (S тип).

• Стандартный тип - самый распространённый тип привода для продольного трассирования.

• R тип с автокасанием (автопозиционированием) (измерители Mitutoyo моделей SJ-210R и SJ-310R) предназначен для измерения шероховатости с безопасной системой проведения измерений: перед началом измерений датчик не находится в контакте с поверхностью детали (безопасное положение) - расположен выше уровня измеряемой поверхности, поэтому защищён от повреждений при измерений в местах, невидимых оператору, напр. в глухих отверстиях и т.д. В начале измерения датчик опускается на поверхность детали и привод перемещается в направлении оси Х. Во время возвратного движения датчик поднимается вверх до достижения исходной позиции. Применяется для предупреждения повреждений щупа датчика в задачах, когда измеряемая поверхность не видна.

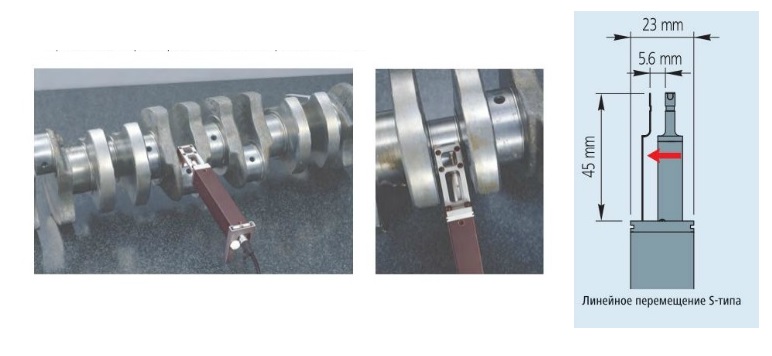

• S тип с поперечным перемещением (измерители Mitutoyo моделей SJ-210R и SJ-310R) позволяет измерять скрытые поверхности в поперечном направлении, например шейки коленчатого вала, детали EDM, фланцы и глубокие канавки. Имеет простое подключение к блоку оценки. Типичное применение S-типа - это измерение шероховатости на шейке под подшипник коленчатого вала как показано на фотографии ниже. При запуске приводом S-типа производится трассирование поверхности перпендикулярно своей оси с замером шероховатости шейки вдоль оси вала. Поперечное трассирование упрощает измерение шероховатости поверхности даже в очень ограниченных условиях. Измерение в таких условиях традиционными приводами с продольным трассированием очень проблематично.

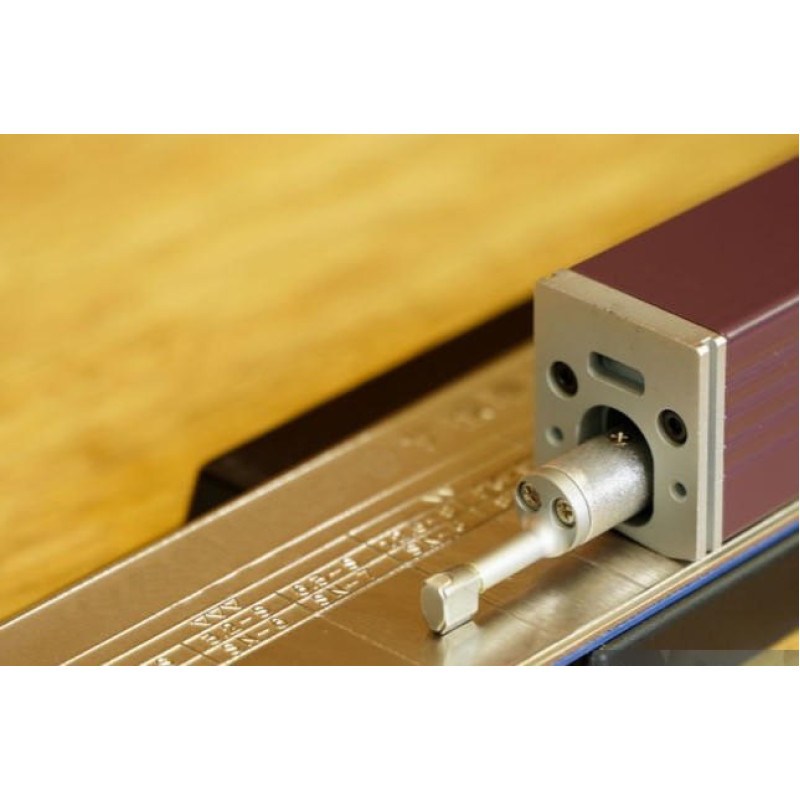

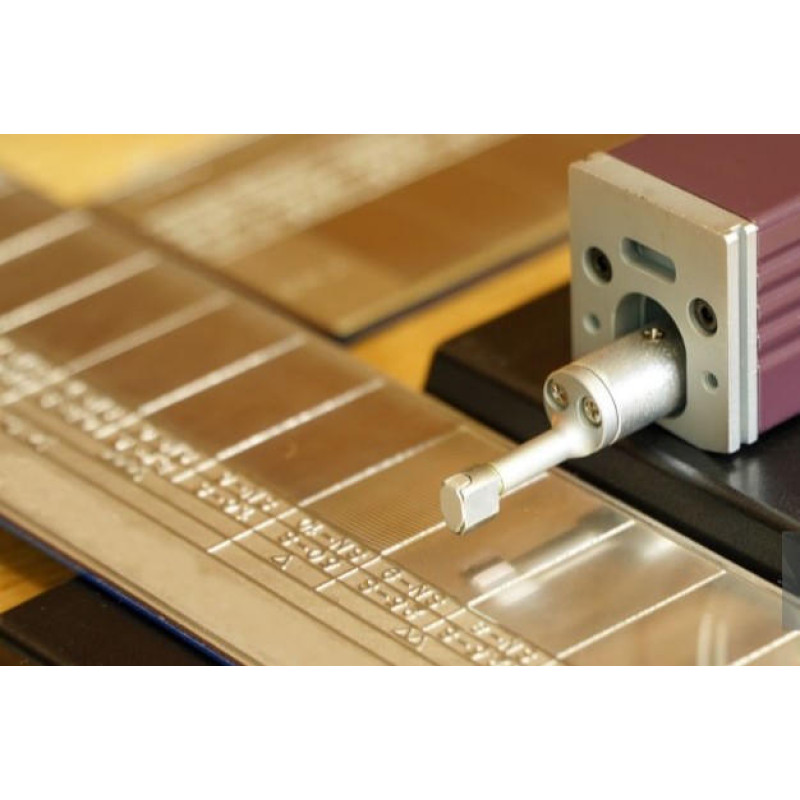

Измерительный преобразователь Mitutoyo представляет собой индуктивный датчик. Для расширения области использования, измерители Mitutoyo снабжены набором датчиков, которые различаются радиусом закругления щупа, размером, положением и формой опоры. Ниже показаны некоторые из них, для ознакомления с полным списком перейдите на вкладку ДОКУМЕНТАЦИЯ.

Аксессуары к профилометрам Surftest SJ-210 и Surftest SJ-310

В наличии для японских профилометров Mitutoyo Surftest - широкая гамма дополнительных принадлежностей, которые поставляются на заказ. Ниже показаны некоторые из них (с неточными ознакомительными ценами). Чтобы изучить полный список, выбрать и купить аксессуары, перейдите на вкладку ДОКУМЕНТАЦИЯ.

Аксессуары	Мин. Ø отверстия	Радиус при вершине	Угол при вершине	Цена*

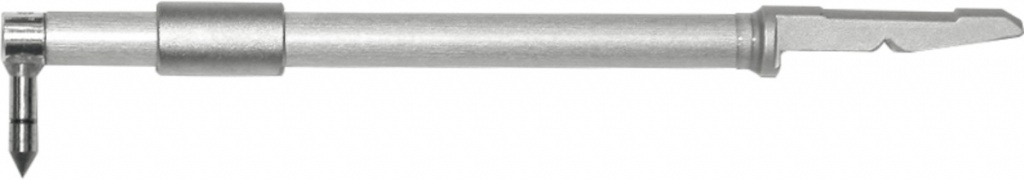

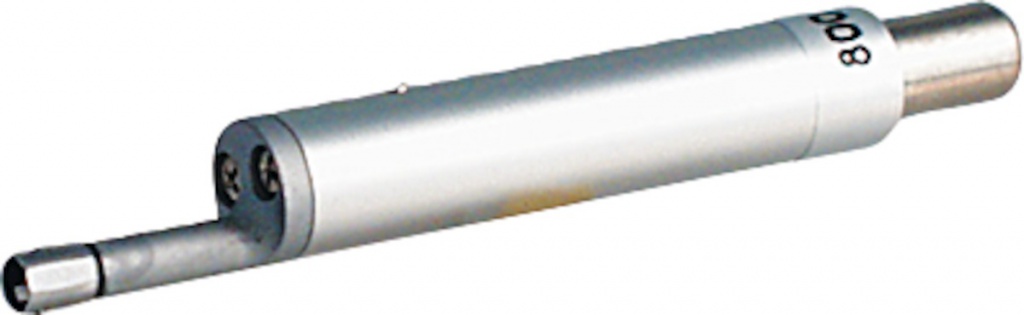

Стандартный датчик для SJ-210 и Surftest SJ-310 (входит в базовую комплектацию)	6,5 мм	2 мкм	60 гр	€843,17

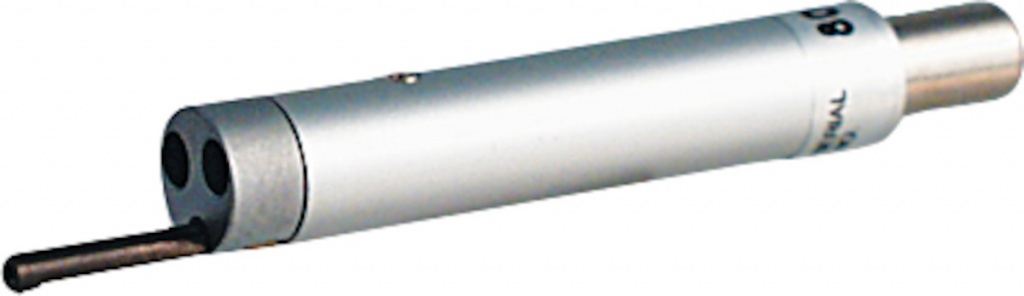

Датчик 2,5 для небольших отверстий для SJ-210 и Surftest SJ-310 (дополнительно на заказ)	2,8 мм	5 мкм	90 гр	€867,39
Датчик для глубоких канавок для SJ-210 и Surftest SJ-310 (дополнительно на заказ)		2 мкм	60 гр	€374,87
Дополнительные принадлежности. В наличии широкая гамма дополнительных принадлежностей, которые поставляются на заказ. Ниже показаны некоторые из них, для ознакомления с полным списком перейдите правее на вкладку ДОКУМЕНТАЦИЯ.
	Д*Ш*В, мм	Диапазон ручной регулировки		Цена

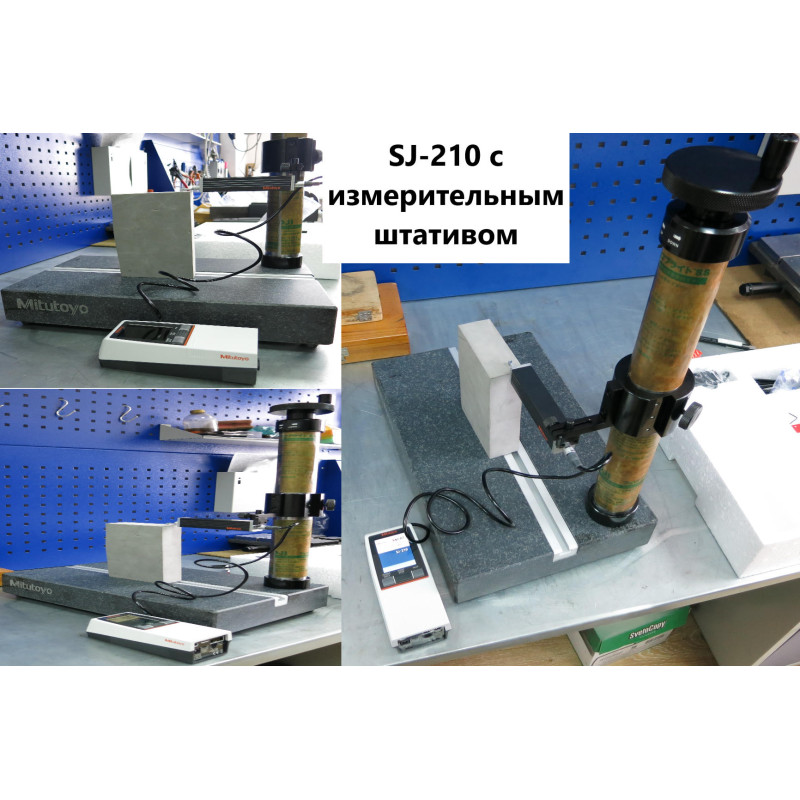

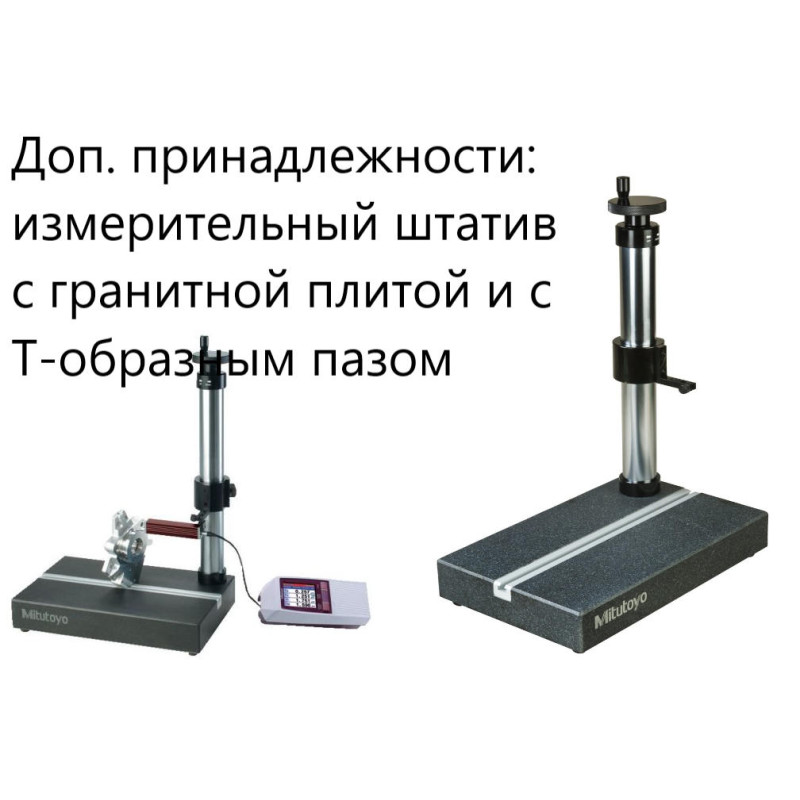

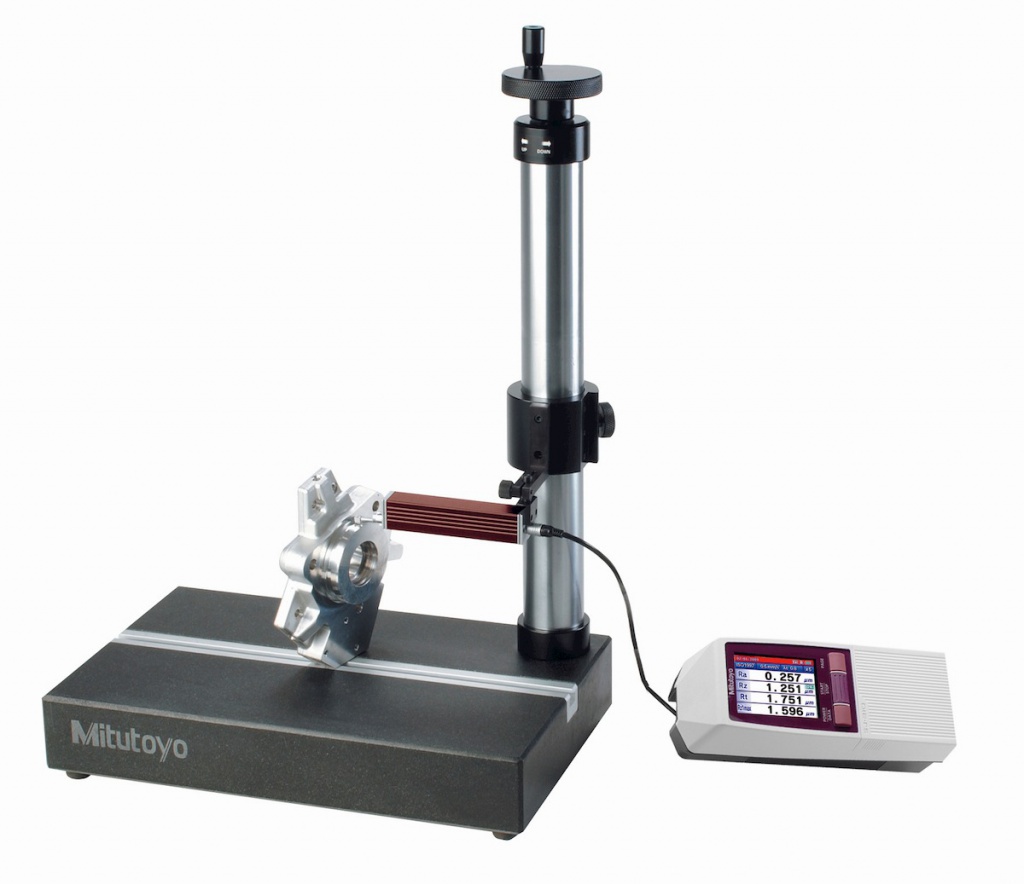

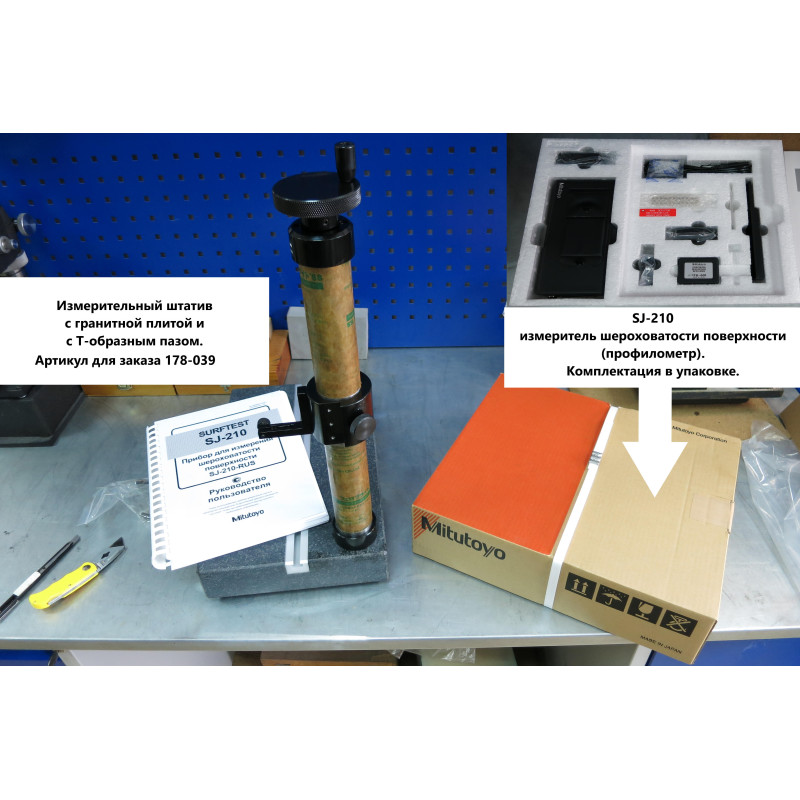

Измерительный штатив с гранитной плитой и с T-образным пазом (артикул для заказа 178-039)	400*250*556	250 мм		€1038,11
* Примечание: цены в данной таблице приведены для ознакомления и могут меняться из-за ситуации в мире. Чтобы уточнить стоимость и купить аксессуары к профилометру, свяжитесь с менеджерами.

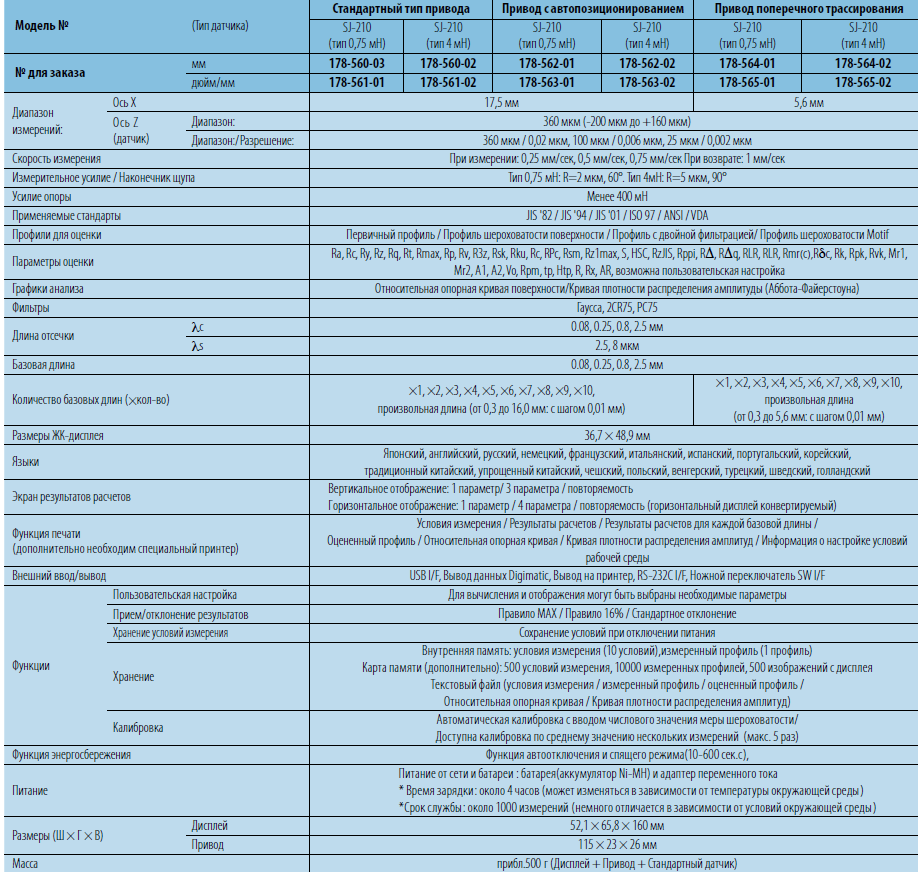

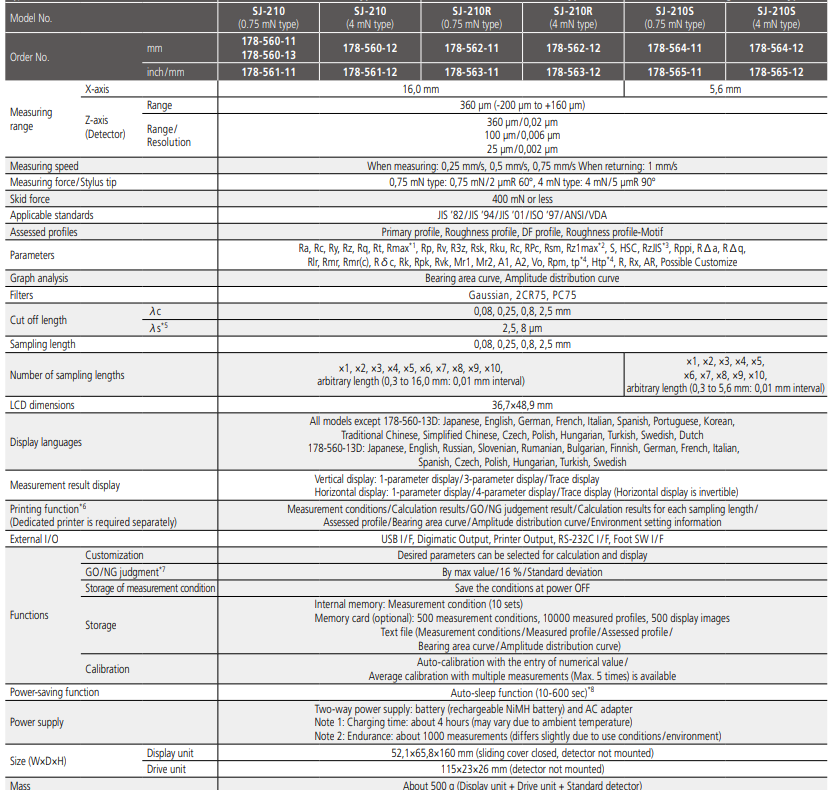

Mitutoyo SJ-210 № для заказа (по умолчанию) при поставке: 178-560-03D (измерительное усилие 0,75мН / наконечник щупа R=2мкм, 600). Если необходимо другое измерительное усилие / наконечник щупа - укажите иной № для заказа по таблице ниже.

№ для заказа 178-560-13D имеет меню на русском языке, все остальные - без русскоязычного меню.

ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями этого средства измерений можно приехать к нам в офис и опробовать его непосредственно на ваших изделиях или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли оно для решения ваших задач, либо необходимо использовать средство измерения другого типа. Также для ознакомления рекомендуется скачать Инструкцию по эксплуатации (паспорт) из вкладки "Документация".
