ТВМ 1500 твердомер динамический с поверкой

ТВМ 1500 твердомер динамический с поверкой

Рейтинг:

^{0 отзывов}
Производитель:
ВОСТОК-7
Модель:
002241
Артикул:
002241
Доступно:
Есть в наличии60

Цена: 704 140 ₸

Есть в наличии

Количество:

Купить в 1 клик

Есть вопросы?

Не смогли подобрать себе нужный товар, нужна дополнительная информация по параматерам товара или интересует оптовая цена и сроки поставки? Пишите звоните - ответим на все Ваши вопросы

Написать в WhatsApp

**СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ**
Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	78544-20
Российская Федерация, АО "РЖД"	№ МТ 001.2021
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КазИнМетр	не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Изготовитель: ООО "Восток-7" (РФ).

Состояние: новое изделие.

Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Назначение средства измерений

Твердомеры динамические портативные ТВМ предназначены для экспрессного измерения твёрдости металлов и сплавов, в т.ч. стали, по шкалам твёрдости Либа (HL), Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD). Твердомеры применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на машиностроительных предприятиях) при контроле качества изделий, а также при входном контроле сырья и заготовок.

Описание средства измерений:

Принцип действия твердомера основан на измерении отношения скоростей индентора (ударного элемента) при падении и отскоке, преобразуемого в значение твёрдости. Твердомеры выполнены в виде электронного блока и индентора в едином корпусе. Индентор (внутри которого размещён магнит, а на конце расположен твёрдосплавный шарик) приводится в действие пружиной, ударяется о контролируемую поверхность и отскакивает. Перемещаясь внутри катушки индуктивности, индентор своим магнитным полем наводит в ней ЭДС индукции, величина которой пропорциональна скорости индентора. Результаты обрабатываются и представляются в виде значения твёрдости

Отличительные особенности модификаций ТВМ 1500 и ТВМ 1800:

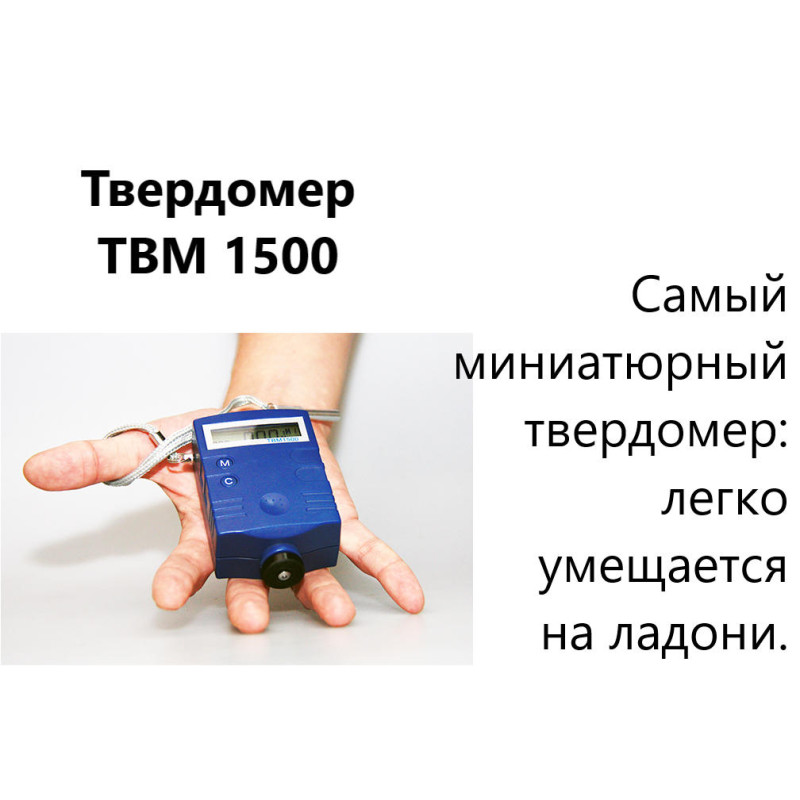

Твердомеры выполнены в виде электронного блока и датчика с индентором в едином корпусе: при таком моноблочном исполнении исключён риск обрыва соединительного кабеля между блоком и индентором - частая "болезнь" твердомеров с раздельными элементами электронного блоки и датчика с индентором. Корпус твердомера обладает миниатюрными размерами для удобного размещения в ладони.

Электронный блок твердомера позволяет сохранять результаты измерений в памяти твердомера, вычислять среднее значение из серии измерений с отображением на дисплее, имеется функция автоматического отключения питания прибора с целью увеличения продолжительности работы с прибором на одном заряде батареи. Ударный боёк индентора твердомера изготовлен из твёрдосплавного шарика производства швейцарской фирмы Saphirwerk Industrieprodukt AG, что позволяет гарантировать десятки тысяч измерений и десятилетия эксплуатации прибора без замены индентора и без потери точности измерений.

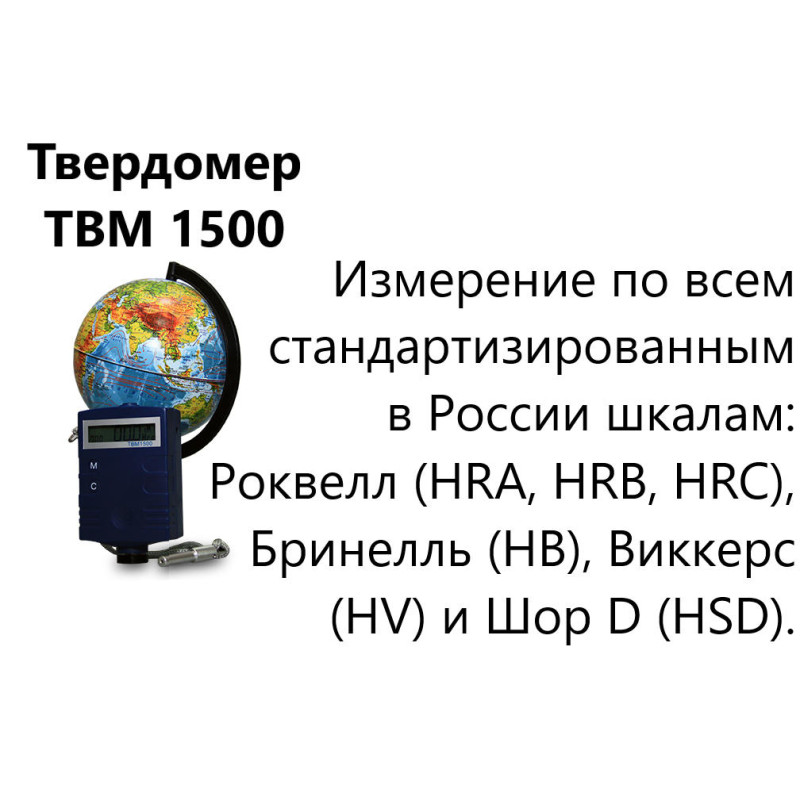

Твердомеры имеют необходимый функционал для измерений по всем стандартизированным в России шкалам твёрдости Либа (HL), Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD)*, при этом диапазон по шкале Бринелль (HB) расширен с целью контроля твёрдости изделий из мягких металлов: алюминия, меди, латуни и др. - отсутствует в приборах других отечественных производителей.

*Измерение по шкале Шора D (HSD) возможно твердомерами ТВМ 1500 и ТВМ 1800, что зарегистрировано в Описании типа (57899-14), но при оформлении нового свидетельства (78544-20) шкала HSD не вошла в Описание типа. Свидетельство о поверке для шкалы HSD может быть оформлено на приборы выпуска до 2020 г. - свяжитесь с производителем в случае такой необходимости.

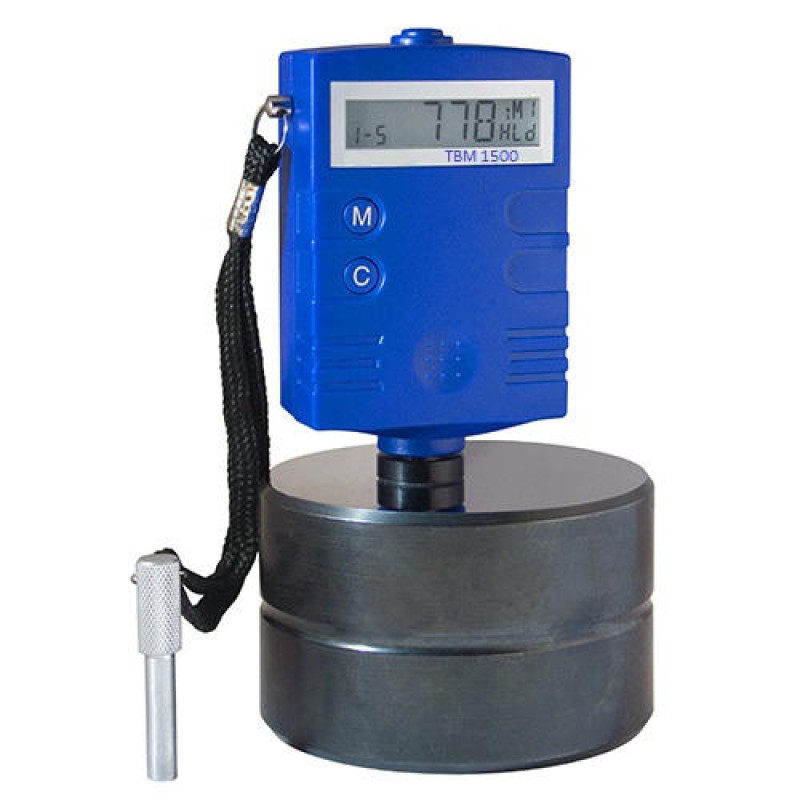

В модификации ТВМ 1500 взвод бойка осуществляется шомполом, который для удобства всегда привязан к корпусу твердомера. Среднее время 1-го измерения твёрдости прибора с шомпольным взводом составляет 4-7 секунд. В твердомере используется индентор тип D, замена на другие типы инденторов не предусмотрена.

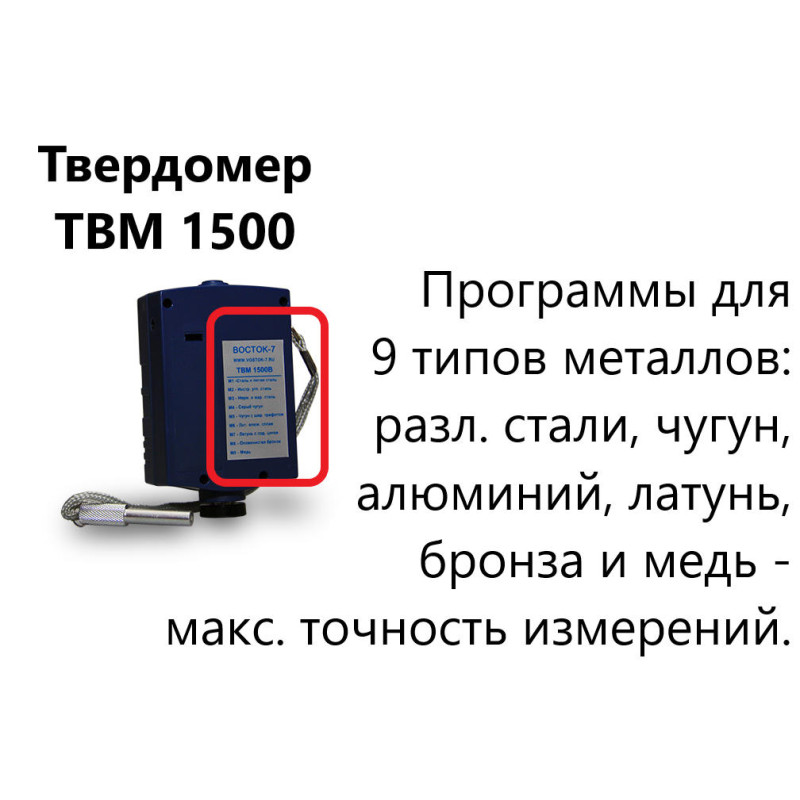

В электронный блок твердомера заведены 9 типов измеряемых металлов: различные стали, чугун, алюминий, латунь, бронза и медь, что позволяет получить максимально точные результаты значений твёрдости по шкалам Либа (HL), Роквелла (HR), Бринелля (HB), Виккерса (HV) и Шора D (HSD), связь электронного блока с компьютером не предусмотрена.

Метрологические и технические характеристики:

Основные технические характеристики	ТВМ 1500	ТВМ 1800

Диапазон измерения твердости шкалам, ед. твёрдости:
HRC	от 20,0 до 70,0
HRB	от 80 до 100
HRA	от 80 до 86
HB	от 90 до 450
HV	от 400 до 850
HSD	от 30,0 до 99,9
HLD	от 170 до 960
Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам, ед. твёрдости:
HRC	±2
HRB	±3
HRA	±2
HB	±12
HV	±15
HSD	±2
Положения ударного датчика к поверхности, градусы	90
Тип индентора	D	D, DL
Масса индентора, г	5,5	5,5; 18,0
Диаметр твердосплавного шарика индентора, мм	3	3
Шероховатость контролируемой поверхности, Ra, мкм, не более	3,2
Общее количество запоминаемых измеренных значения твёрдости, не менее	99	4 группы
		по 999 значений
Время непрерывной работы при полной зарядке, мин, не менее	120	90
Диапазон рабочих температур, °С	от минус 10 до плюс 40
Габаритные размеры, мм, не более: длина х ширина х высота	100 х 60 х 33	148 х 44 х 28
Масса твердомера, кг, не более:	0,15	0,11
Средний срок службы, лет, не менее	7
Потребляемая мощность, Вт, не более:	-	15

Шкала предела прочности

Шкала	Погрешность, не более
*Шкала предела прочности R_m(σ_b)	±5 % Мпа (Н/мм²)
_______ *Шкала предела прочности Rm/σb позволяет в соответствии с ГОСТ 22761-77 определить временное сопротивление при растяжении в месте испытания для изделий из конструкционных углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля.

ДИАПАЗОН ИЗМЕРЕНИЙ И ПЕРЕВОДА:

Материал	HLD	HRC	HRB	HRA	HB	HV	HSD	σ_b (Н/мм²)
Сталь и литая сталь	300…900	20,0…67,9	59,6…99,5	30…88	80…647	80…940	32,5…99,5	375…1710
Инструментальная углеродистая сталь	300…840	20,5…67,1				80…898		1170…2639
Нержавеющая сталь и жаростойкая сталь	300…800	19,6…62,4	46,5…101,7		85…655	85…802		740…1725
Серый чугун	360…650				93…334
Чугун с шаровидным графитом	400…660				131…387
Литейный алюминиевый сплав	174…560				30…159
Латунь с высоким содержанием цинка	200…550		13,5…95,3		40…173
Оловянистая бронза	300…700				60…290
Медь	200…690				45…315

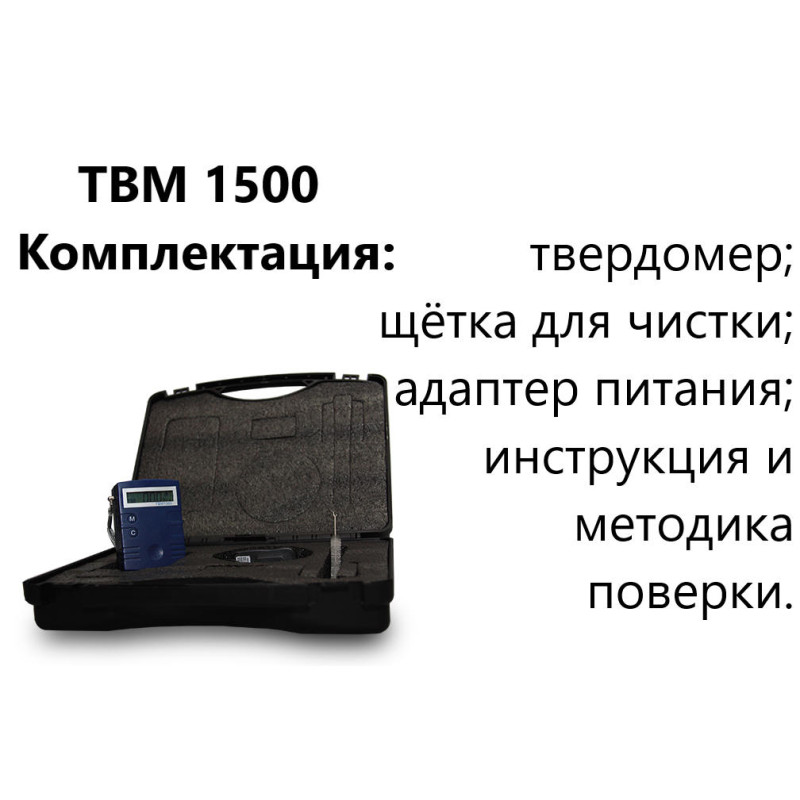

БАЗОВАЯ КОМПЛЕКТАЦИЯ
(вкл. в стоимость твердомера)

Наименование	ТВМ-УД	ТВМ 1500	ТВМ 1800
Твердомер универсальный ТВМ в составе:
- электронный блок	1 шт.	1 шт.	1 шт.
- ультразвуковой датчик	по заказу	—	—
- динамический датчик типа D	по заказу	1 шт.	1 шт.
- динамический датчик типа DL	—	—	по заказу
Кабель USB	1 шт.	—	1 шт.
Диск с ПО	по заказу	—	1 шт.
Щётка для очистки индентора	—	1 шт.
Заменяемые элементы питания	2 шт.	—
Чехол для электронного блока	1 шт.	—
Сетевое зарядное устройство	1 шт.

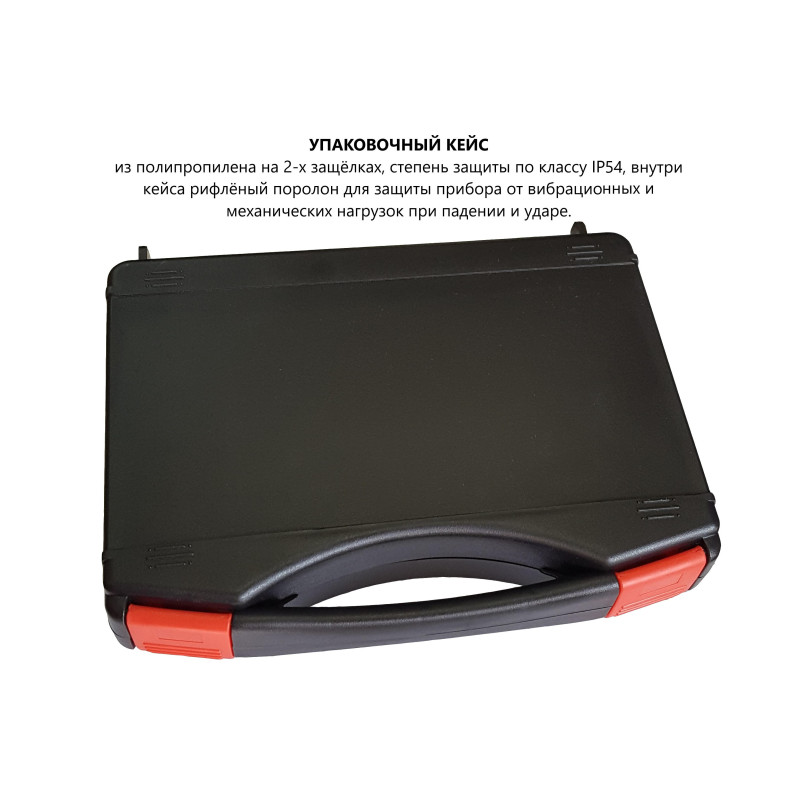

Чемодан для переноски	1 шт.
Объединённые Паспорт, Руководство по эксплуатации, Методика поверки	1 экз.
Поверка средств измерений с занесением результата в электронную базу ФГИС "Аршин".

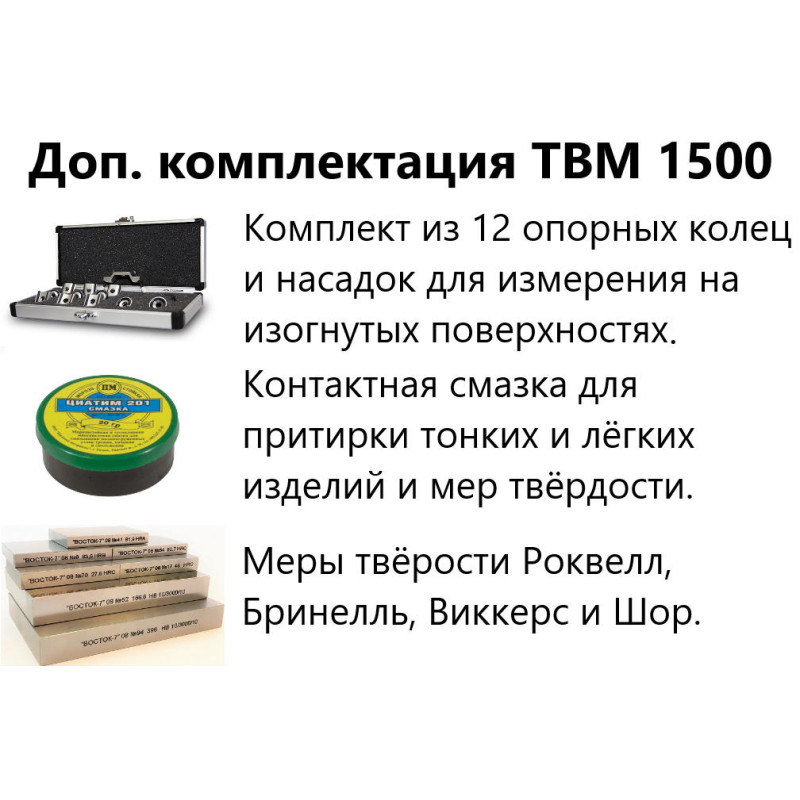

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
(возможность заказа дополнительно)

Наименование	ТВМ-УД	ТВМ 1500	ТВМ 1800
Твердомер универсальный модификаций ТВМ:
- ультразвуковой датчик	+	—	—
- динамический датчик типа D (или боёк для замены)	+	+	+
- динамический датчик типа DL	+	—	+
- динамический датчик типа DC	+	—	—
- динамический датчик типа C	+	—	—
- динамический датчик типа D+15	+	—	—
- динамический датчик типа E	+	—	—
- динамический датчик типа G	+	—	—
Комплект опорных колец и насадок:
- к динамическим датчикам	+	+	+
- к ультразвуковому датчику	+	—	—
Штатив для датчика ультразвукового	+	—	—
Шлифовальная машинка для уменьшения шероховатости	+
Контактная смазка для притирки лёгких и тонких изделий	+
Меры твёрдости по шкалам HRA, HRB, HRC, HB, HV, HL	+
