Портативные динамические твердомеры Либа для металлов
Портативные динамические твердомеры Либа (Leeb) предназначены для быстрого измерения твердости металлических деталей непосредственно в цехе, на складе, производственном объекте или уже смонтированной конструкции. Компактный датчик прикладывается к поверхности изделия, поэтому крупную деталь не требуется перемещать к стационарному твердомеру.
Метод Либа особенно удобен для контроля массивных деталей, отливок, поковок, валов, труб, рельсов и других металлических изделий. В категории представлены DynaPOCKET, EQUOTIP BAMBINO 2, ТКМ-359C, ТКМ-359М, ТЭМП-2, ТЭМП-3, ТЭМП-4, В7-210, ТВМ 1500, ТВМ 1800 и принадлежности для работы на поверхностях различной формы.
Как работает портативный твердомер Либа
Динамический твердомер использует метод отскока. Ударное тело с твердосплавным наконечником разгоняется пружиной и ударяется о контролируемую поверхность. Прибор измеряет скорость ударного тела до удара и после отскока, а их соотношение используется для определения твердости по шкале Либа HL.
Чем тверже материал, тем меньше энергии теряет ударное тело при столкновении и тем выше скорость его отскока.
Что измеряет динамический твердомер Leeb
Основным результатом динамического метода является твердость по шкале Либа, например HLD при использовании ударного устройства типа D. Современные портативные твердомеры также могут автоматически пересчитывать полученный результат в шкалы Бринелля, Роквелла, Виккерса, Шора и другие значения, предусмотренные конкретной моделью.
Важно учитывать, что HB, HRC, HV и другие значения на дисплее динамического твердомера обычно являются результатом пересчета из шкалы Либа, а не прямым измерением соответствующим методом. Корректность пересчета зависит от выбранного материала и диапазона твердости.
Когда удобно использовать портативный динамический твердомер
- для крупногабаритных деталей, которые невозможно установить на стационарный твердомер;
- для контроля труб, валов, отливок, поковок и металлоконструкций;
- для входного и операционного контроля непосредственно в цехе;
- для выездных измерений на производственных объектах;
- для сортировки металлических заготовок по твердости;
- для проверки твердости после термической обработки.
Какие портативные динамические твердомеры представлены
| Модели | Особенности применения |
|---|---|

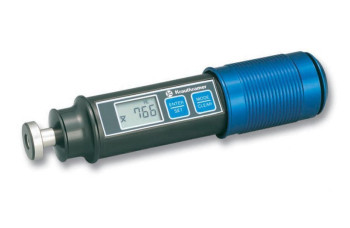

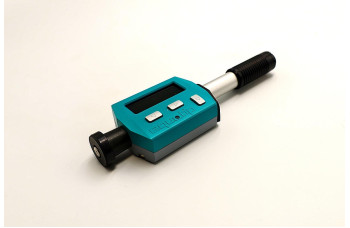

| DynaPOCKET, EQUOTIP BAMBINO 2 | Компактные портативные приборы для оперативного контроля непосредственно на объекте |

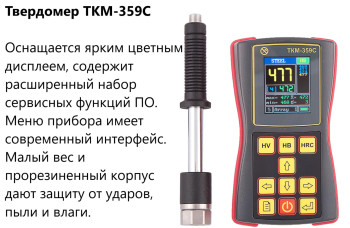

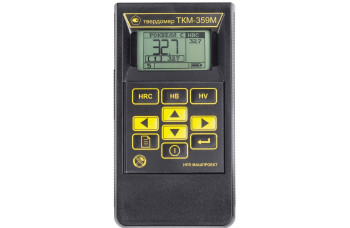

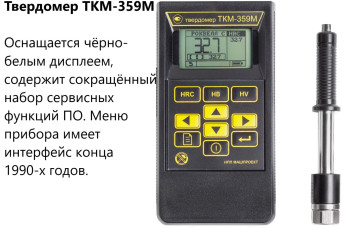

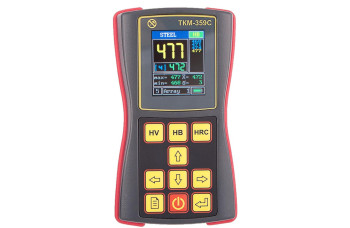

| ТКМ-359C, ТКМ-359М | Портативные твердомеры с динамическими датчиками для производственных и полевых измерений |

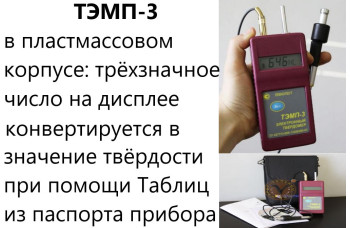

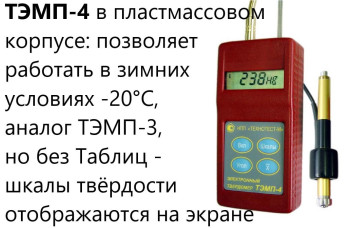

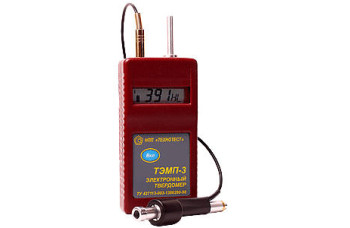

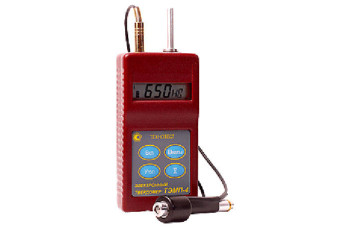

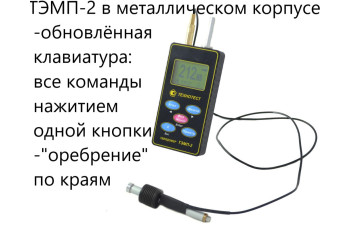

| ТЭМП-2, ТЭМП-3, ТЭМП-4 | Динамические приборы для экспресс-контроля твердости металлических изделий |

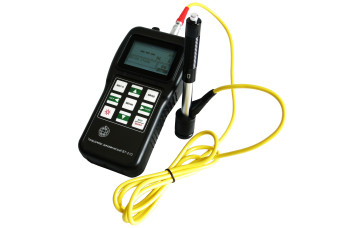

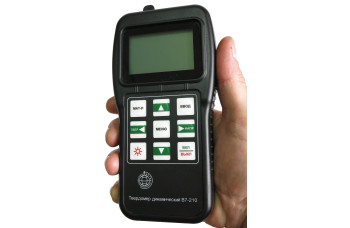

| В7-210 | Портативный прибор с электронным блоком и отдельным динамическим датчиком |

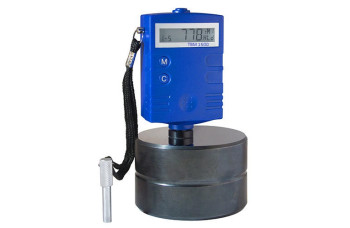

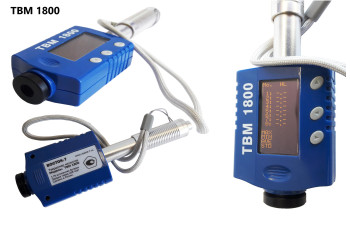

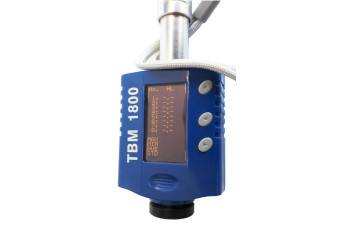

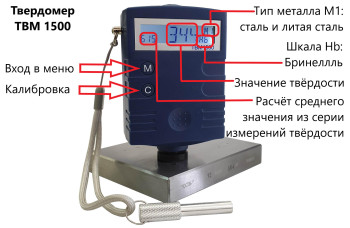

| ТВМ 1500, ТВМ 1800 | Портативные динамические твердомеры для металлов и сплавов, включая исполнения с поверкой |
Как выбрать портативный динамический твердомер Либа
При выборе портативного твердомера важно учитывать материал детали, предполагаемый диапазон твердости, массу и толщину изделия, шероховатость поверхности, форму контролируемого участка и тип необходимого ударного устройства.
Наиболее распространен датчик типа D, рассчитанный на большинство стандартных задач. Для специальных условий могут применяться другие ударные устройства, например G для массивных и структурно неоднородных материалов, C для более легкого удара или DL для труднодоступных участков.
Масса и толщина детали при измерении методом Либа
Динамический метод чувствителен к массе и жесткости контролируемой детали. Если изделие слишком легкое или тонкое, оно может смещаться или вибрировать во время удара, что искажает результат.
Для небольших деталей может потребоваться установка на массивную опору или плотное соединение с ней. Требования зависят от типа ударного устройства, поэтому допустимую массу и толщину необходимо проверять по инструкции конкретного портативного твердомера.
Измерение на трубах и криволинейных поверхностях
Для измерения твердости труб, валов и других криволинейных деталей применяются специальные опорные кольца и насадки. Они обеспечивают стабильное положение датчика относительно поверхности и уменьшают влияние неправильной установки на результат.

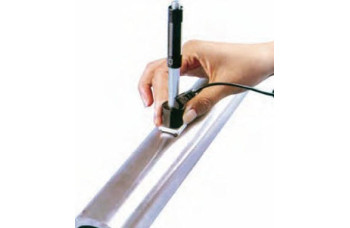

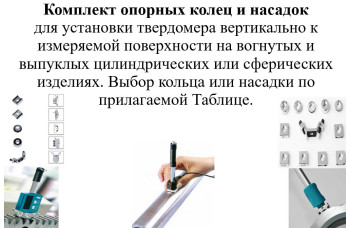

В категории представлен комплект опорных колец и насадок для динамических твердомеров, предназначенный для работы на поверхностях различной кривизны.
Стандарты динамического измерения твердости
Международный метод динамического измерения твердости металлов регламентирует ISO 16859-1. Стандарт предусматривает шкалы HLD, HLS, HLE, HLDL, HLD+15, HLC и HLG в зависимости от применяемого ударного устройства.
Для испытаний стали, литой стали и чугуна также применяется ASTM A956/A956M. Конкретный стандарт, ударное устройство, подготовку поверхности и правила пересчета твердости необходимо выбирать в соответствии с задачей контроля.
Твердомеры портативные
Динамические твердомеры Либа относятся к портативным приборам для экспресс-контроля металлов непосредственно на деталях и конструкциях. Портативные твердомеры других методов представлены в родительской категории Твердомеры портативные.
Частые вопросы о портативных динамических твердомерах Либа
Портативный динамический твердомер Либа используют для быстрого измерения твердости металлических деталей непосредственно в цехе, на складе или производственном объекте. Метод особенно удобен для крупных деталей, труб, валов, отливок, поковок и конструкций, которые сложно перемещать к стационарному твердомеру.
Портативный динамический твердомер Leeb измеряет скорость ударного тела непосредственно перед ударом о поверхность и скорость его последующего отскока. Отношение этих скоростей используется для расчета значения твердости по шкале Либа HL.
Динамический твердомер Либа непосредственно измеряет твердость методом отскока по шкале HL. Значения HRC, HB, HV и других шкал, которые показывает электронный прибор, обычно рассчитываются путем преобразования результата Leeb по заложенным зависимостям для выбранного материала.
Портативным твердомером Либа можно контролировать небольшие детали, но масса и толщина изделия влияют на результат динамического удара. Легкую или тонкую деталь может потребоваться установить на жесткую массивную опору или соединить с ней. Допустимые параметры зависят от типа ударного устройства.
Для большинства стандартных задач портативного контроля используется ударный датчик типа D. Для специальных условий применяются другие исполнения: например, G для массивных деталей и материалов с неоднородной структурой, C для меньшей энергии удара, а DL для узких и труднодоступных участков.
Портативные динамические твердомеры подходят для контроля труб, валов и других криволинейных металлических деталей. Для правильного позиционирования ударного датчика на поверхности могут применяться специальные опорные кольца и насадки, соответствующие радиусу контролируемого изделия.
Портативный твердомер Либа определяет твердость по поведению ударного тела при контакте с поверхностью, поэтому грубая шероховатость, окалина, загрязнения или нестабильное положение датчика могут искажать результат. Участок контроля необходимо подготовить в соответствии с требованиями выбранного метода и датчика.
Международный метод измерения твердости портативными динамическими твердомерами Либа регламентируется ISO 16859-1. Для стали, литой стали и чугуна также применяется ASTM A956/A956M. Конкретный стандарт выбирают с учетом материала и задачи контроля.
