ТПБ-ГМА; ТПБ-ГРА твердомеры переносные гидравлические Бринелль

Назначение средства измерений
Твердомеры переносные гидравлические ТПБ-ГМА, ТПБ-ГРА (далее - твердомеры) предназначены для измерений твёрдости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 22761-77.
Описание средства измерений

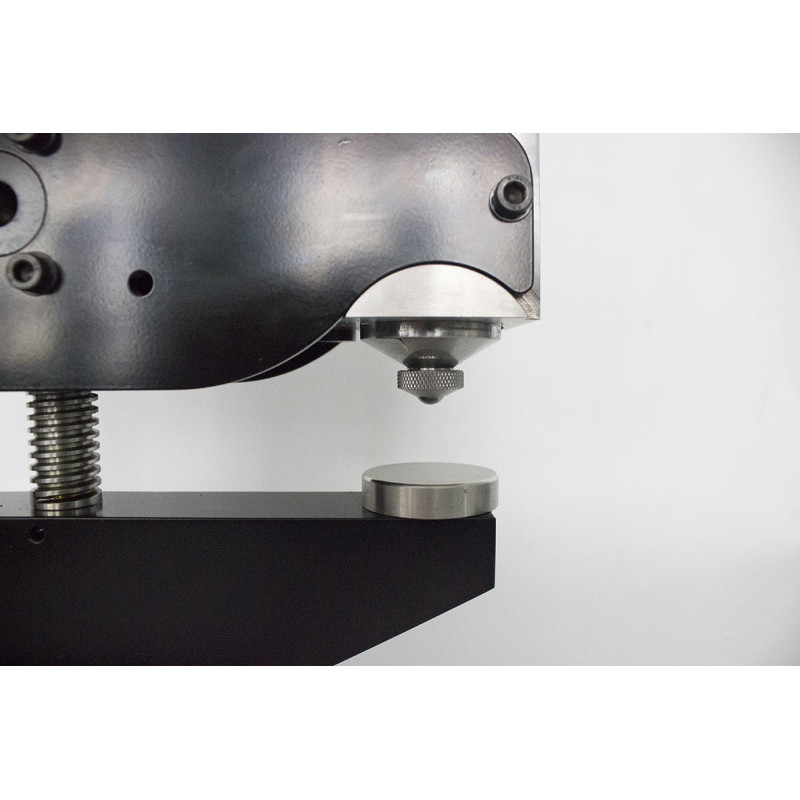

Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка. Твердомеры состоят из узла гидравлического нагружения, устройства крепления образца, аналогового отсчетного устройства и элементов управления. В комплектность твердомеров входит микроскоп, предназначенный для измерения размера отпечатка. По дополнительному заказу предоставляется система анализа изображения (САИ). САИ, состоящая из цифрового микроскопа, персонального компьютера и переносного носителя информации с программным обеспечением (ПО), предназначена для автоматического измерения отпечатка и перерасчета в значение твердости.
Твердомеры выпускаются в следующих модификациях ТПБ-ГМА, ТПБ-ГРА, которые отличаются устройством крепления к поверхности образца. Твердомеры модификации ТПБ- ГРА отличаются максимальной испытательной нагрузкой.

Общий вид твердомеров, микроскопа и системы анализа изображения

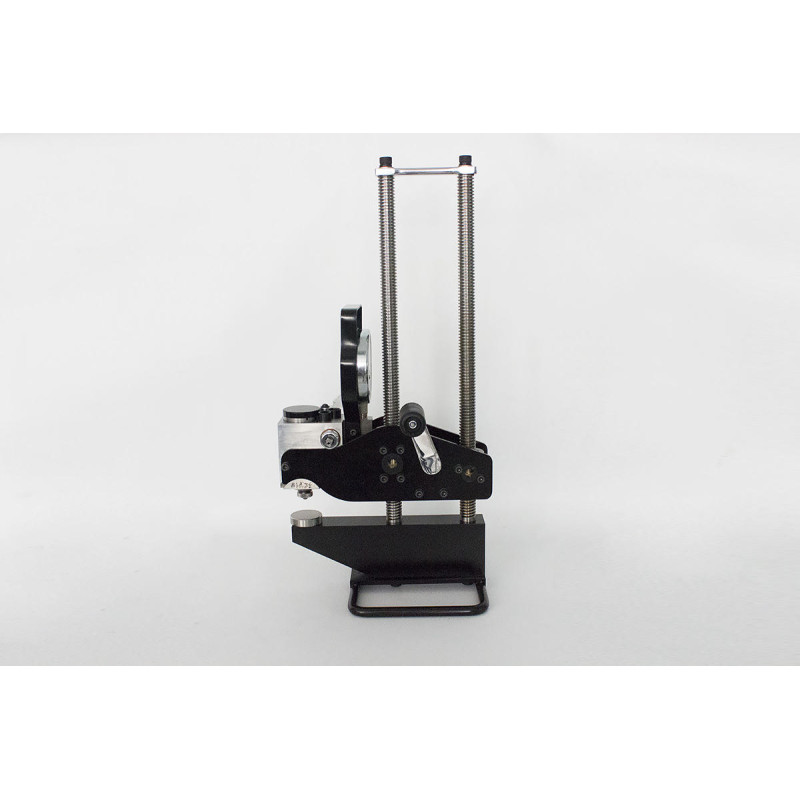

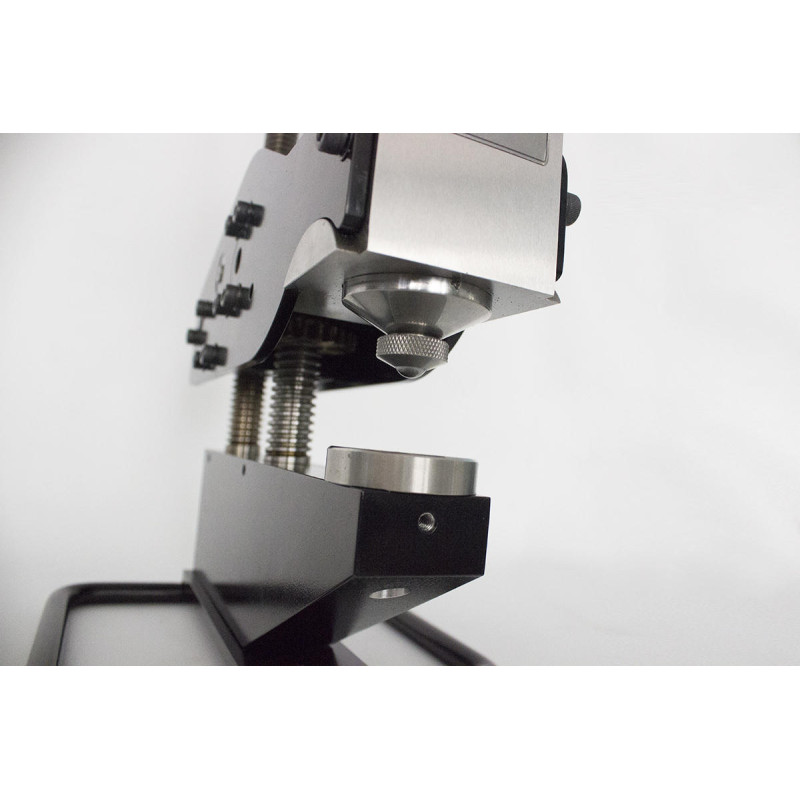

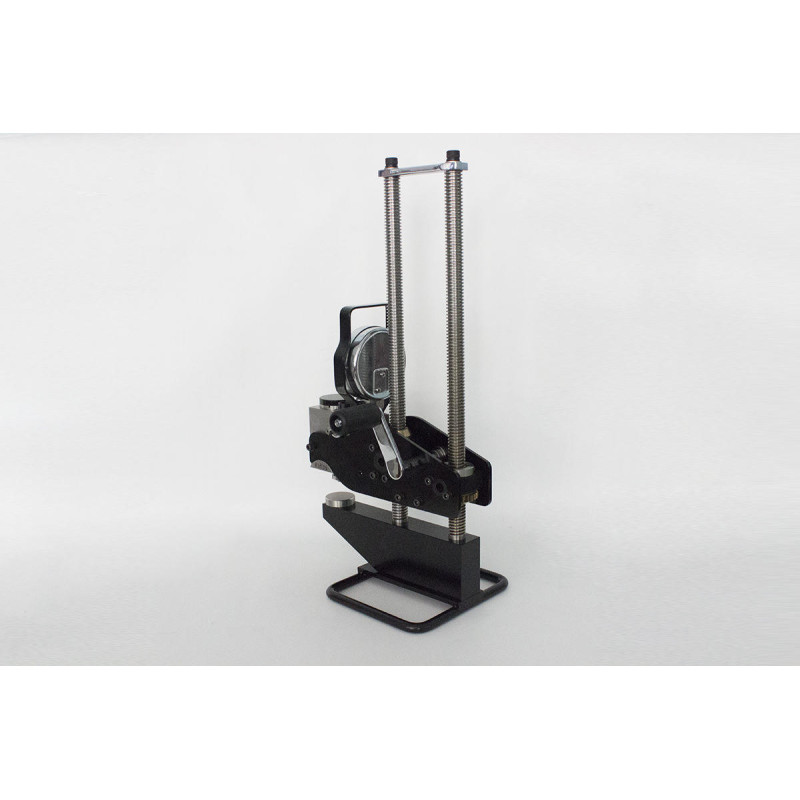

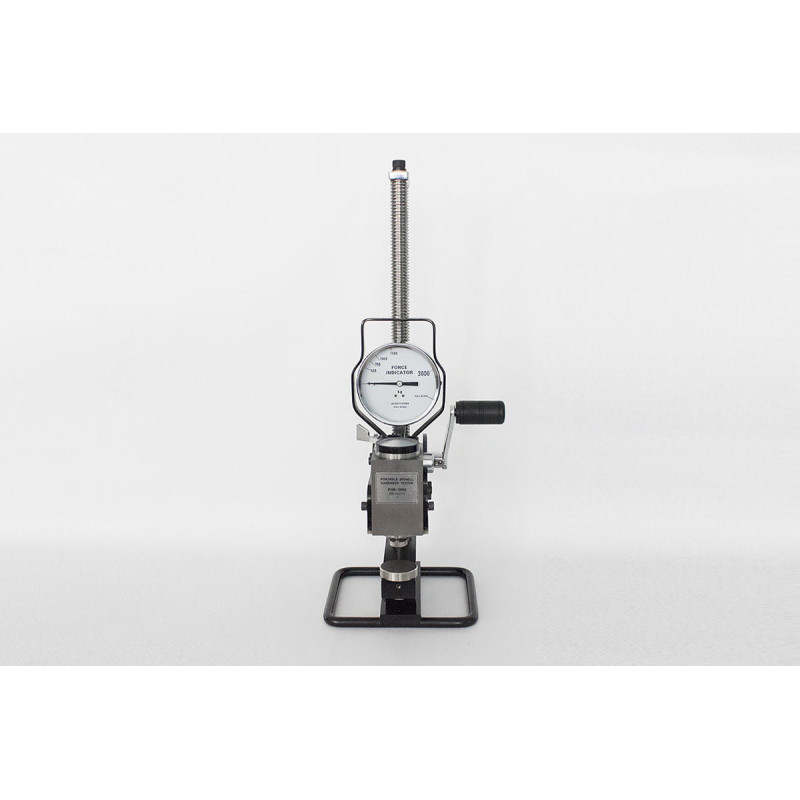

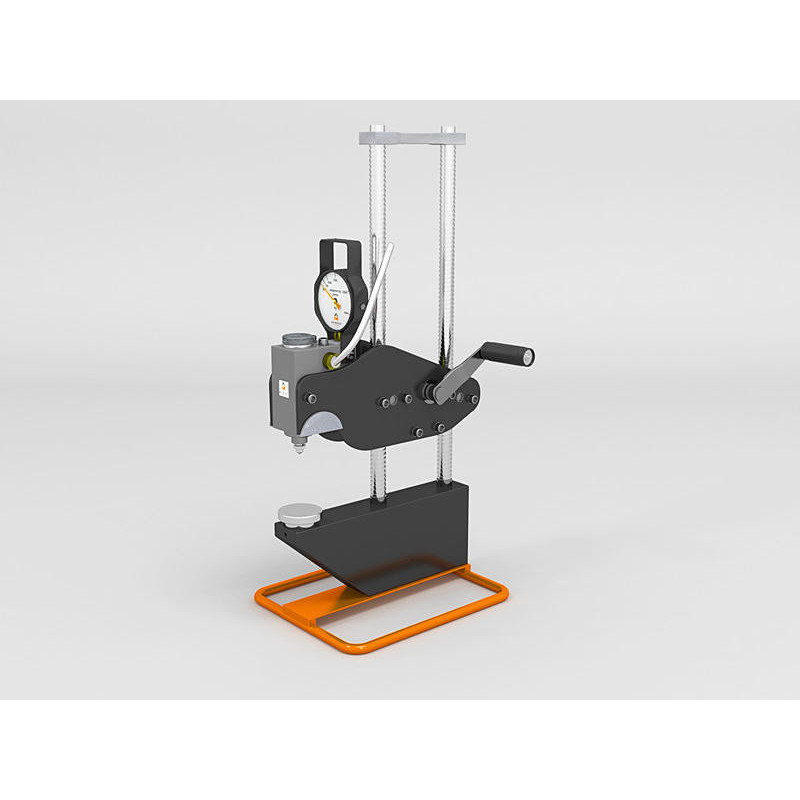

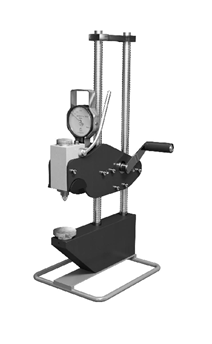

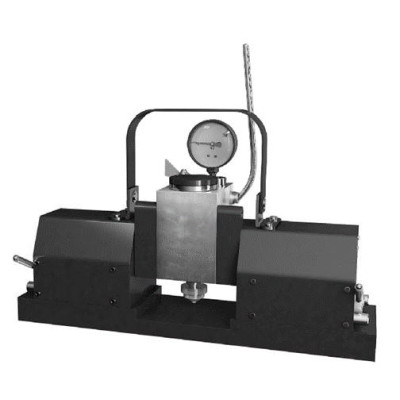

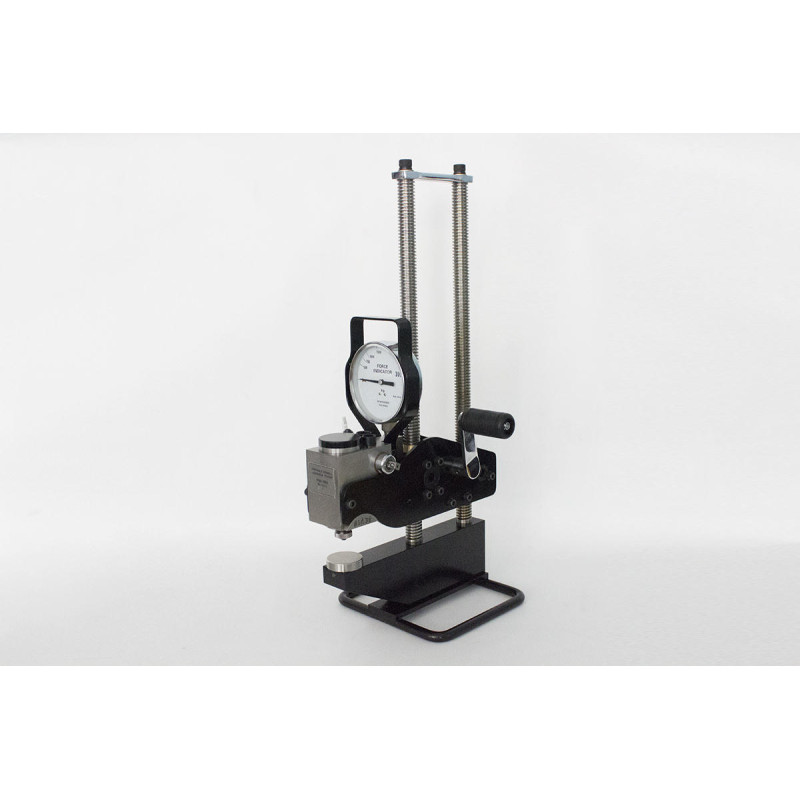

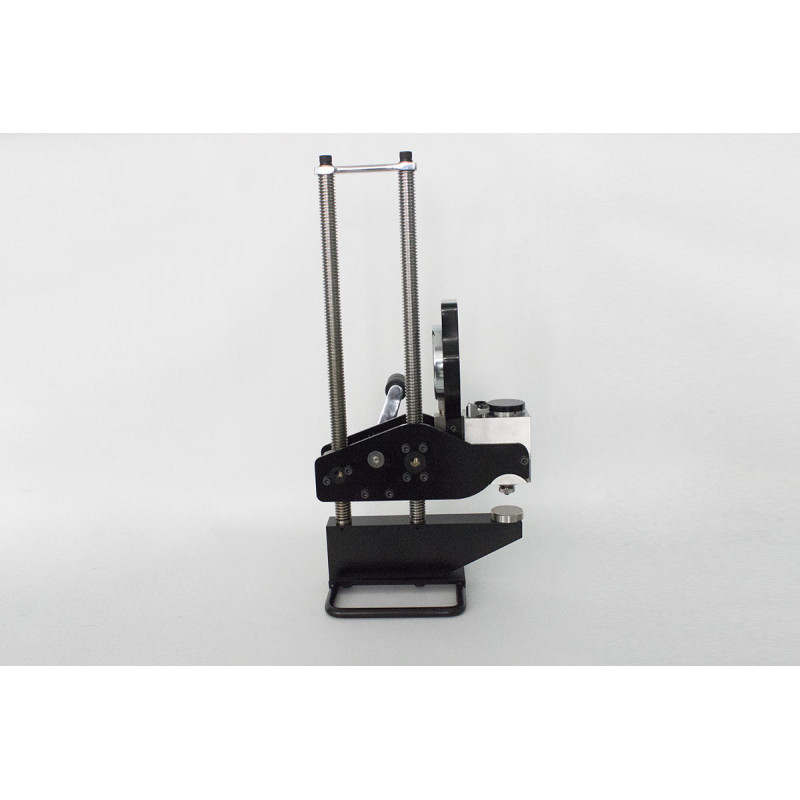

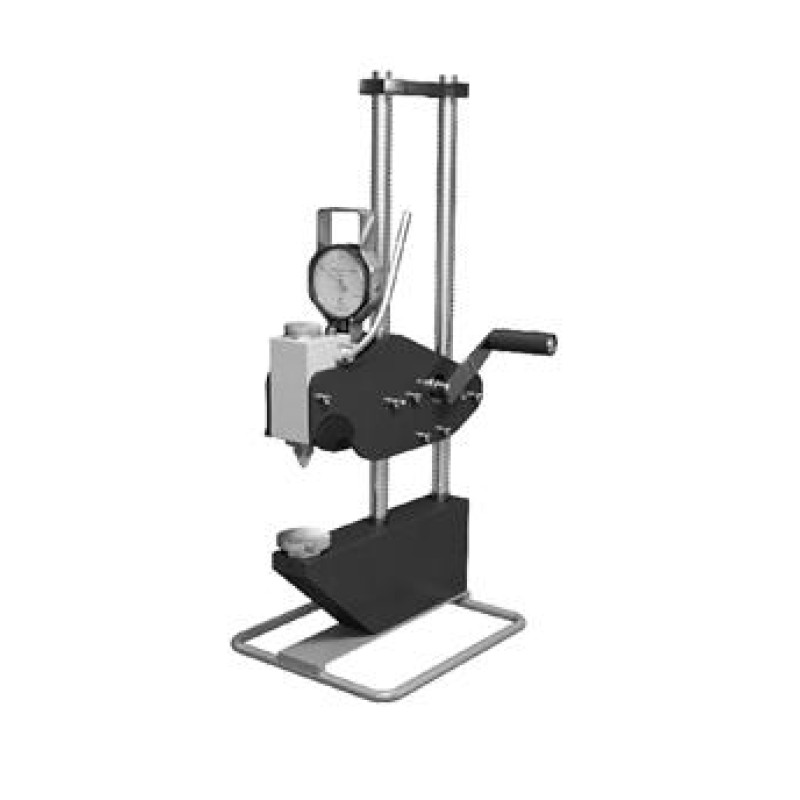

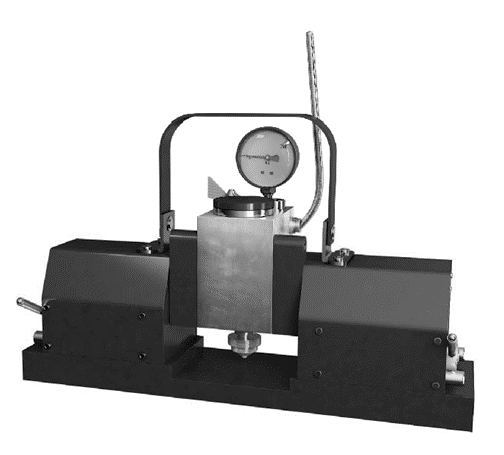

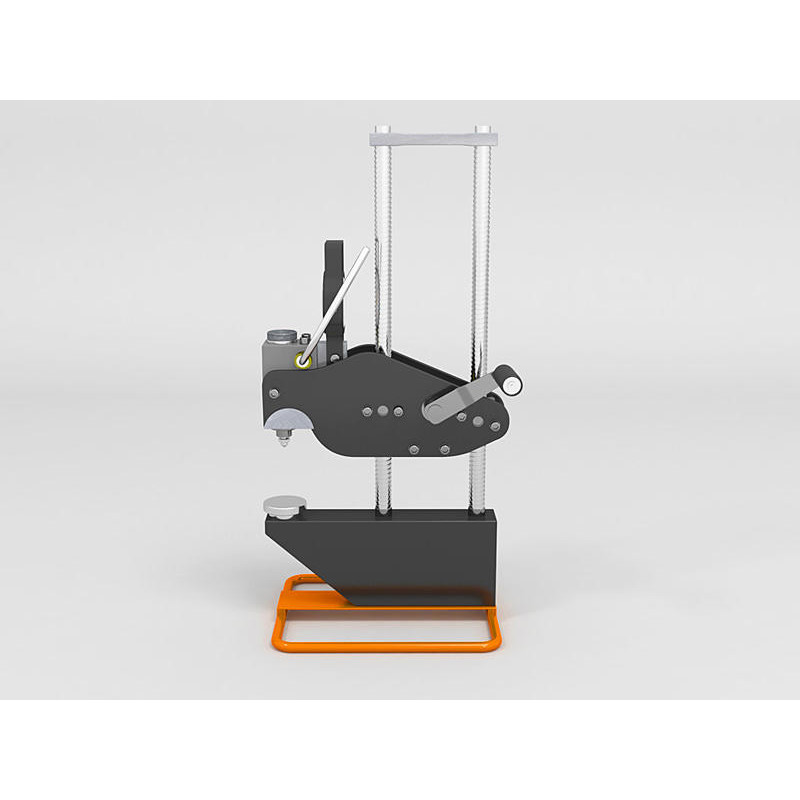

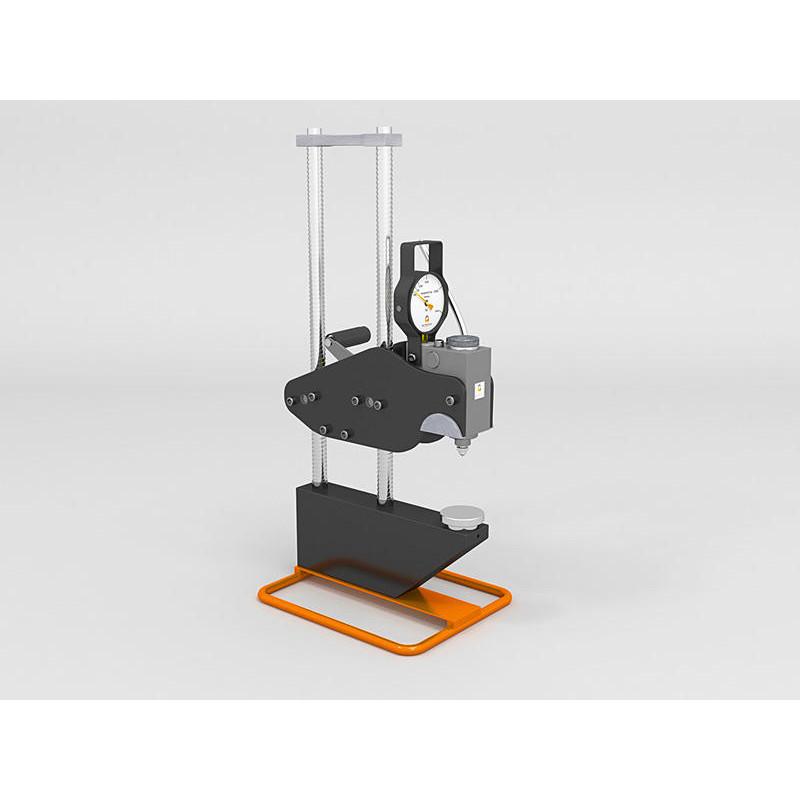

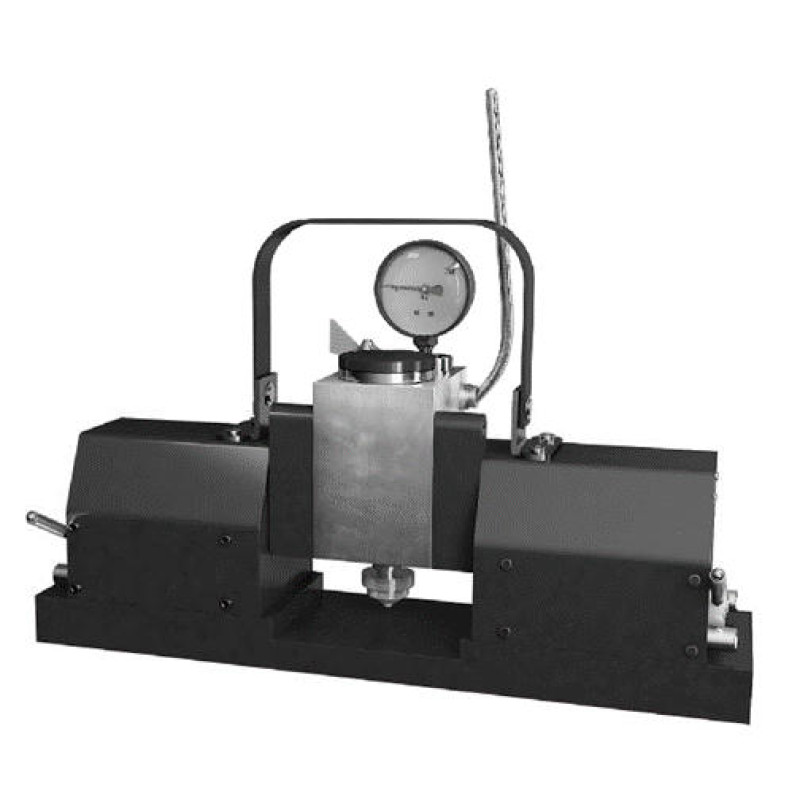

ТБП-ГМА	ТБП-ГРА

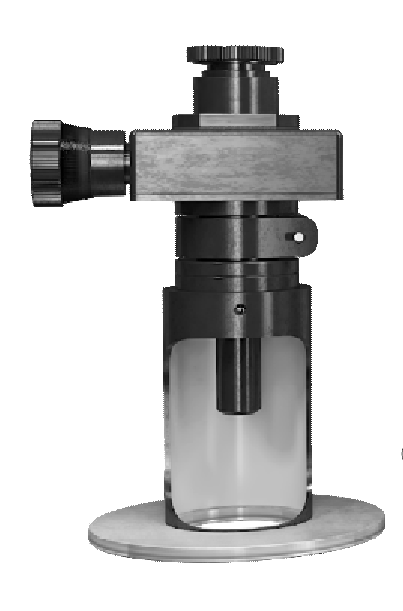

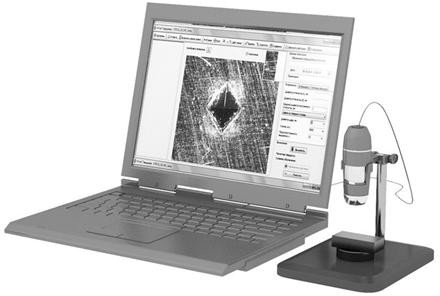

Система анализа изображения (САИ)	Микроскоп

Структура условного обозначения твердомеров:
ТПБ-ХХХХ-АВС, где ТП – твердомер переносной; Б – реализуемый способ измерения твердости (Б – метод измерения твердости по Бринеллю); ХХХХ – максимальная испытательная нагрузка; А – способ приложения нагрузки (Г– гидравлический); В – устройство крепления к поверхности образца (Р – рама винтовая, М - магнитный); С – вид отсчетного устройства контроля нагрузки (А – аналоговый индикатор).

Преимущества гидравлических твердомеров:

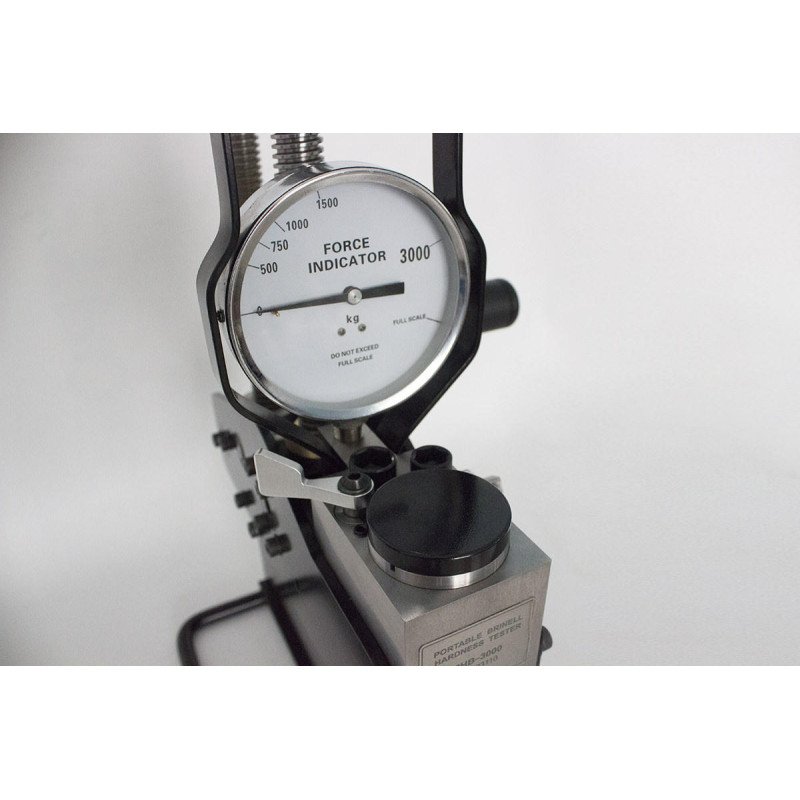

• Используют "прямой" метод измерения твёрдости, а не "косвенный", т.е. вдавливание индентора происходит под реальной нагрузкой 500; 750; 1000 и 3000 кгс., что даёт позволяет добиться погрешности измерения ±1% - недостижимый показатель для любого "косвенного" метода измерения твёрдости: ультразвукового, динамического и других. Когда крупное изделие "не идёт" к твердомеру, то переносной твердомер прямого измерения сам "идёт" к изделию.
• Измеряет в любом пространственном положении: вертикально, горизонтально, наклонно (в т.ч. "потолочные поверхности " когда сам прибор расположен "вверх дном".) - что недоступно для традиционных твердомеров "стационарного типа".
• Когда крупное изделие "не идёт" к твердомеру, то переносной твердомер прямого измерения сам "идёт" к изделию. Легко переносится, закрепляется и управляется одним оператором.
• Простота и надёжность конструкции позволяет испытывать твёрдость в полевых и цеховых условиях, а не только в лаборатории.

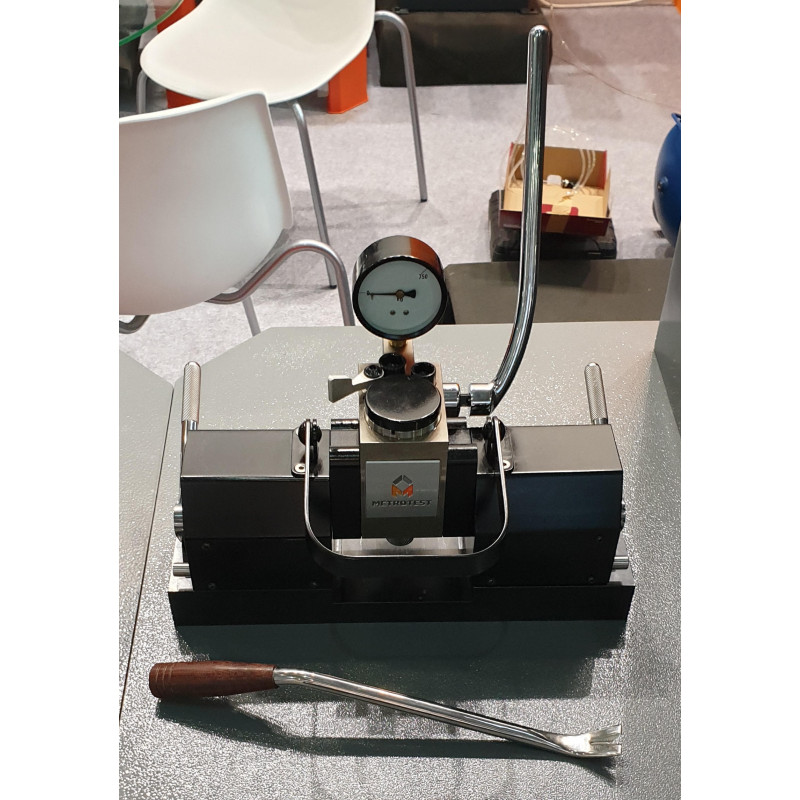

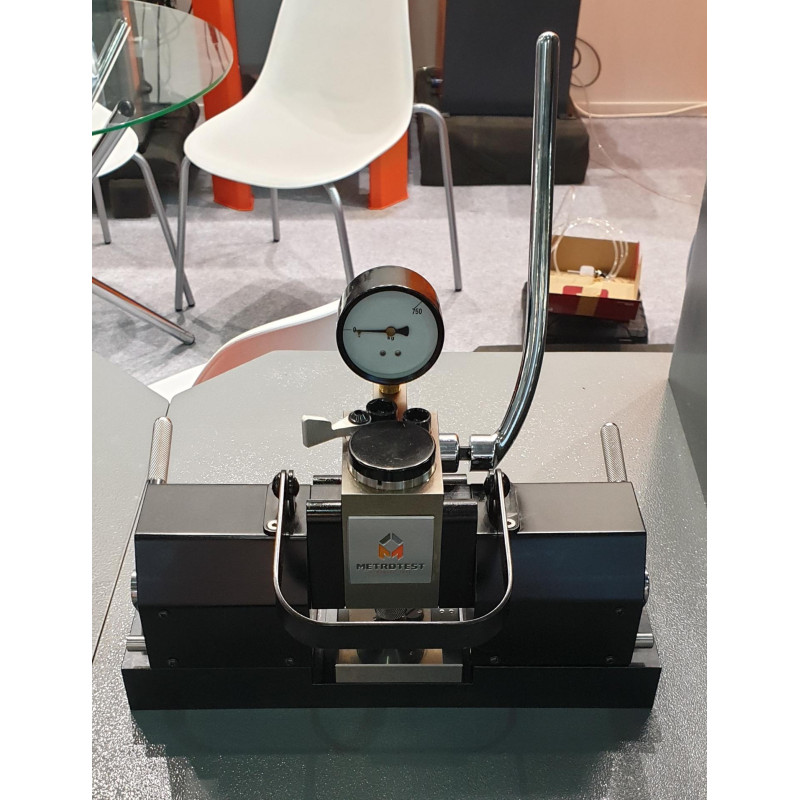

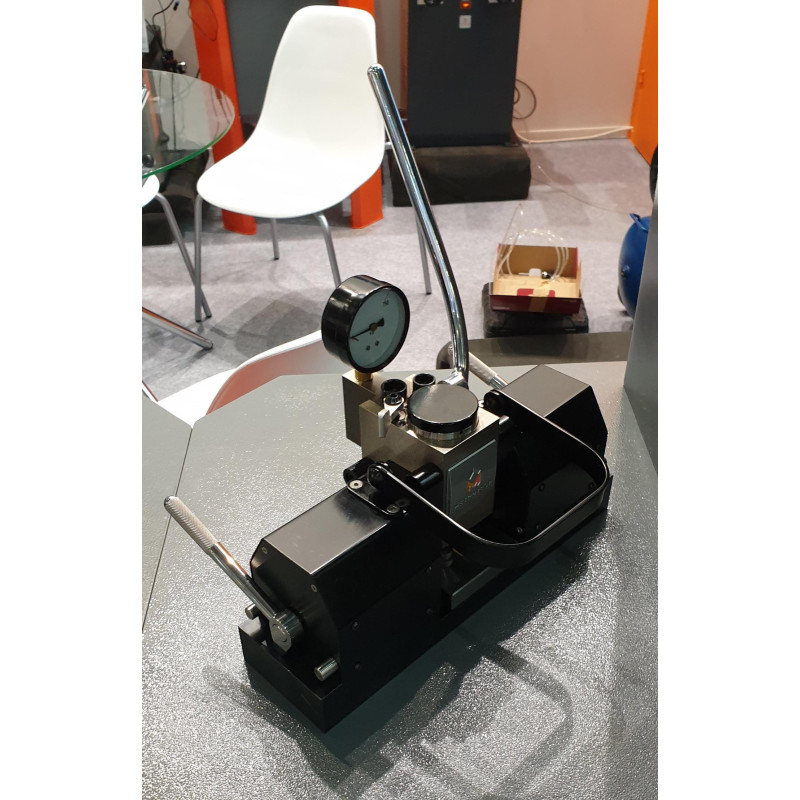

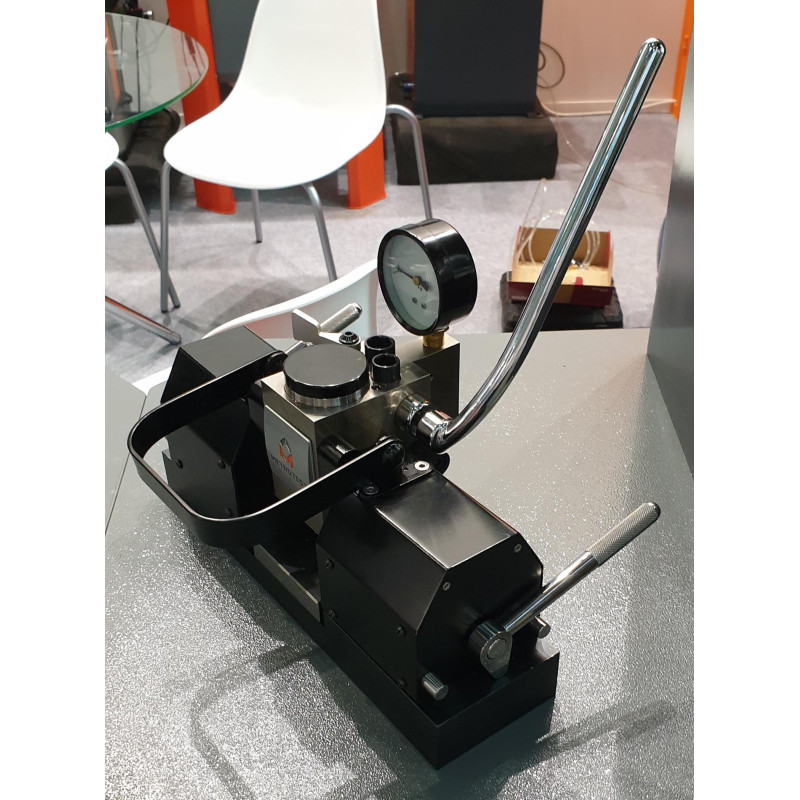

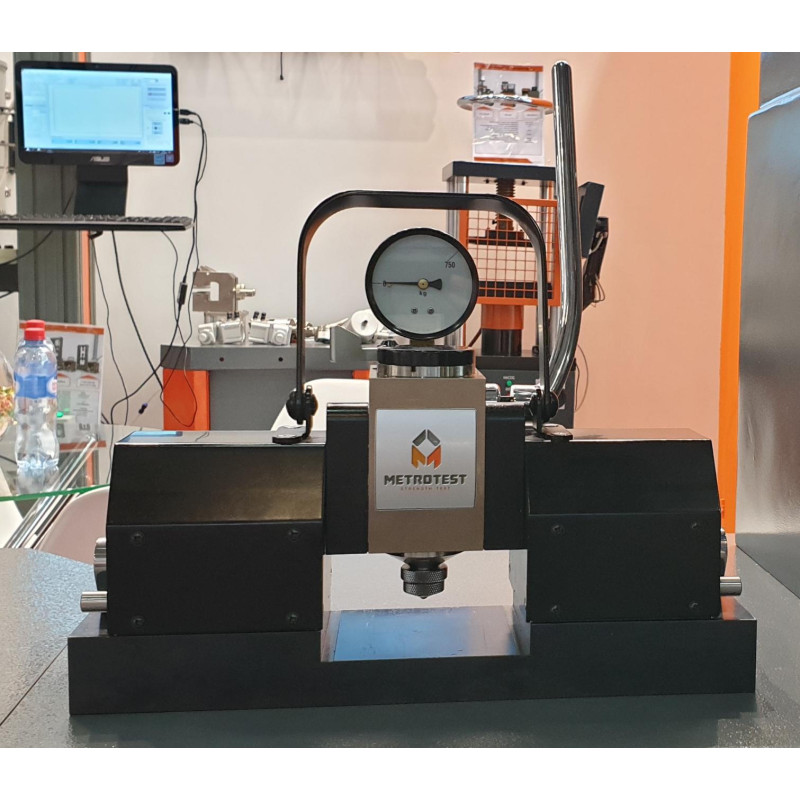

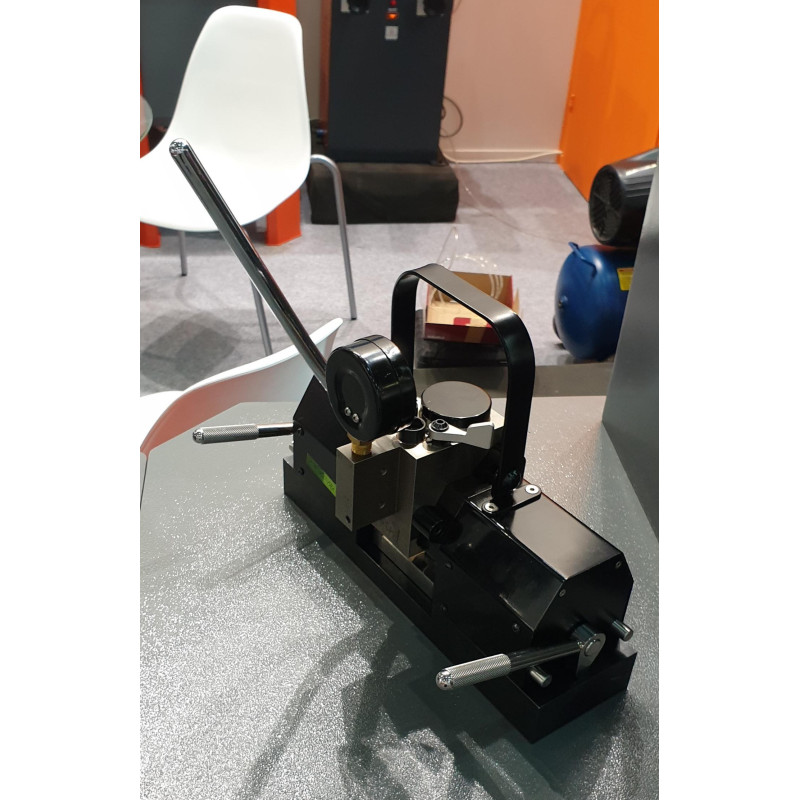

• Модель ТБП-ГМА имеет магнитный механизм крепления с высокой силой сцепления, что позволяет измерять твёрдость изделий с односторонним доступом к поверхности, например замер твёрдости трубопроводов (без необходимости разъединения труб), крупногабаритных поковок и т.п.
• Твердомер ТБП-ГРА является копией твердомера американского производства King Portable Brinell Tester, его технические характеристики уступают оригинальному американскому прибору.
