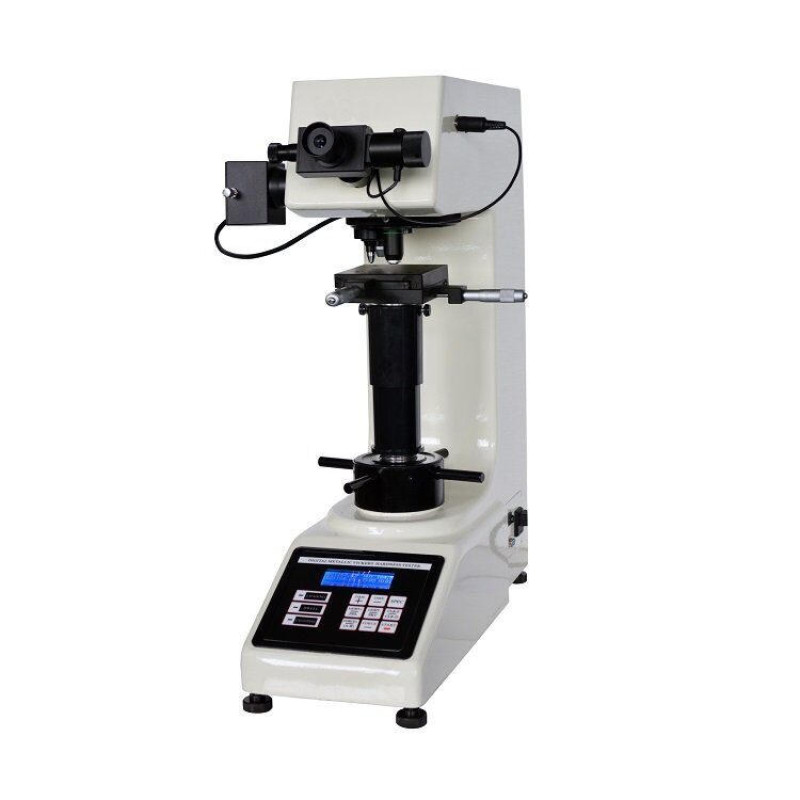

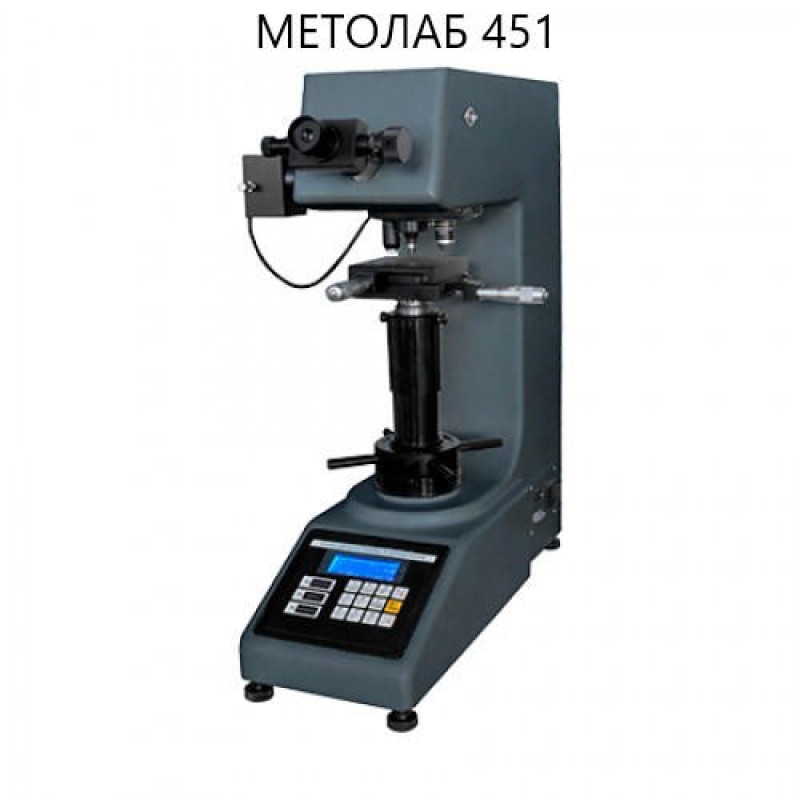

Стационарный твердомер МЕТОЛАБ 451 по Виккерсу
- Производитель:
- Модель:001970
- Артикул:001970
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 67656-17 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения о стационарном твердомере по Виккерсу МЕТОЛАБ 451
Изготовитель: ООО "Метолаб" (РФ).Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
МЕТОЛАБ 451 – стационарный твердомер для измерения различных материалов по методу Виккерса (шкала HV) в полном соответствии с ГОСТ 2999-79. Благодаря своим характеристикам, прибор позволяет измерять твердость сталей, чугуна, цветных металлов, мягких сплавов и других подобных материалов. Твердомер оснащается электронным переключателем величины нагрузки, имеет функциональную возможность ввода значений длины диагонали с панели управления с последующим автоматическим расчетом твердости. Также можно отметить широкий диапазон измеряемых значений (от 5 до 2500 HV) и диапазон прилагаемой нагрузки (от 1 до 50 кг).
Отличительные особенности стационарного твердомера по Виккерсу МЕТОЛАБ 451:
- Простое и интуитивно понятное управление прибором;
- Простота и легкость обслуживания твердомера;
- Широкий диапазон измеряемых значений – от 5 до 2500 HV;
- Автоматическое приложение испытательных нагрузок в диапазоне: 1 кг (9.8 Н); 2 кг (19.61 Н); 3 кг (29.4 Н), 5 кг (49 Н), 10 кг (98 Н); 20 кг (196.1 Н); 30 кг (294 Н), 50 кг (490 Н);
- Цена деления шкалы отсчетного микроскопа: 0,5 мкм при 200х, 1 мкм при 100х;
- Твердомер оснащен электронным переключателем величины нагрузки;
- Яркий и четкий ЖК дисплей, отображающий всю необходимую служебную информацию, в том числе выбранную шкалу, установленную нагрузку, время выдержки, режим испытаний и пр.;
- Автоматическая система нагружения гарантирует высокую точность и повторяемость результатов.
Метрологическая информация.
Назначение средства измерений
Твердомеры Виккерса МЕТОЛАБ 421, МЕТОЛАБ 422, МЕТОЛАБ 451, МЕТОЛАБ 452 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Описание средства измерений
Принцип действия твердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV). Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
МЕТОЛАБ 421, МЕТОЛАБ 451 – базовые модели, ввод длины диагоналей отпечатка осуществляется вручную при помощи мембранной клавиатуры.
В твердомерах МЕТОЛАБ 422, МЕТОЛАБ 452 значение твёрдости рассчитывается автоматически и отображается на ЖК экране. Возможно подключение твердомеров к компьютеру.
Технические характеристики стационарного твердомера Виккерса МЕТОЛАБ 451
Метрологические и технические характеристики
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
| Испытательные нагрузки, Н | Пределы допустимого отклонения нагрузок, % |
| 2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 | ±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
| Модификация твердомера | Шкалы Виккерса | Диапазоны измерений твердости, HV |
| МЕТОЛАБ 421 МЕТОЛАБ 422 | HV 0,3; HV 0,5 | от 50 до 1000 |
| HV 1; HV 2; HV 5; HV 10 | от 50 до 1500 | |
| МЕТОЛАБ 451, МЕТОЛАБ 452 | HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 | от 50 до 1500 |
Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | ||||||||
| от 50 до 125 | от 125 до 175 | от 175 до 225 | от 225 до 275 | от 275 до 325 | от 325 до 375 | от 375 до 425 | от 425 до 475 | от 475 до 525 | |
| Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | |||||||||
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV5 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10, HV20 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV30, HV50 | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | |||||||||
| от 525 до 575 | от 575 до 625 | от 625 до 675 | от 675 до 725 | от 725 до 775 | от 775 до 825 | от 825 до 875 | от 875 до 925 | от 925 до 1075 | от 1075 до 1500 | |
| Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||||
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10; HV20 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| HV30, HV50 | 11 | 12 | 13 | 14 | 15 | 16 | 19 | 18 | 20 | 26 |
| Примечание 1: Метрологические характеристики действительны для 5 измерений Примечание 2: В твердомерах МЕТОЛАБ 421, МЕТОЛАБ 422 используются шкалы HV 0,3 - HV 10, в твердомерах МЕТОЛАБ 451, МЕТОЛАБ 452 используются шкалы HV 1 - HV 50 | ||||||||||
Технические характеристики твердомеров приведены в таблице 5.
Таблица 5 - Технические характеристики твердомеров
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +10 до +35 80 |
| Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ±22 50 ±0,5 |
| Габаритные размеры (длина×ширина×высота), мм, не более МЕТОЛАБ 421, МЕТОЛАБ 451 МЕТОЛАБ 422, МЕТОЛАБ 452 |
530х280х630 560х260х670 |
| Масса, кг, не более | 40 |
Комплектность поставки стационарного твердомера по Виккерсу МЕТОЛАБ 451
| Наименование | Количество, шт. | Примечание |
| Твердомер МЕТОЛАБ 421, или МЕТОЛАБ 422, или МЕТОЛАБ 451, или МЕТОЛАБ 452 в составе: |
1 | В соответствии с моделью
|
| - регулировочная ножка | 4 | |
| - наконечник алмазный НП | 1 | |
| - стол для испытаний плоский | 1 | |
| Сменные части | 1 |
|
| Принадлежности | 1 |
|
| Руководство по эксплуатации МЕТОЛАБ 421/422/451/452 - 01 РЭ | 1 |
|
| Паспорт на меры твёрдости МТВ | 1 |
|
