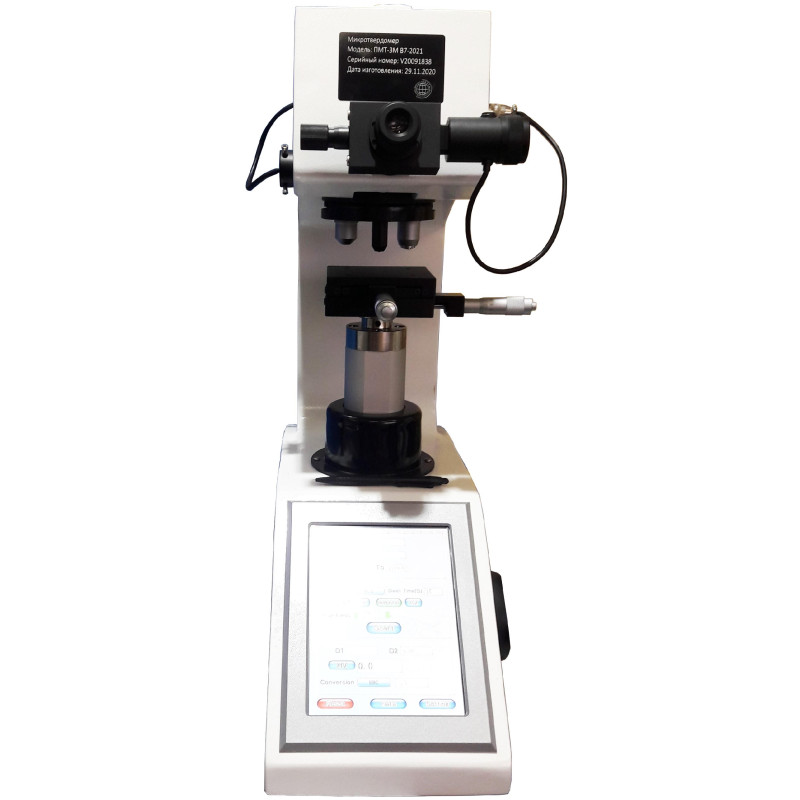

ПМТ-3 стационарный твердомер по Виккерсу и Микровиккерсу с поверкой
- Производитель:
- Модель:002244
- Артикул:002244
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 86208-22 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Основные сведения о стационарном твердомере по Виккерсу и Микровиккерсу ПМТ-3
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

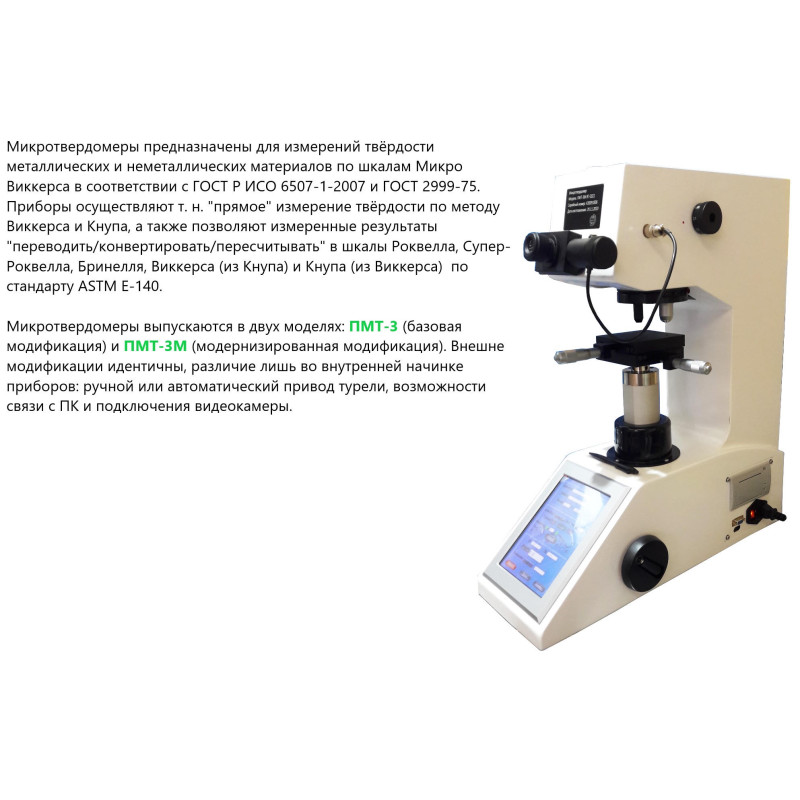

Назначение средства измерений Микротвердомеры Виккерса (далее – микротвердомеры) предназначены для измерений твёрдости металлических и неметаллических материалов по шкалам Микро Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и ГОСТ 2999-75. Приборы осуществляют т. н. "прямое" измерение твёрдости по методу Виккерса и Кнупа (доп. опция) путём непосредственного нагружения (терминология по ГОСТ 8.063-2012), а также позволяют измеренные результаты "переводить/конвертировать/пересчитывать" в шкалы Роквелла, Супер-Роквелла, Бринелля, Виккерса (из Кнупа) и Кнупа (из Виккерса) - т. н. "косвенное" определение твёрдости, корреляция по стандарту ASTM E-140.
Микротвердомеры используются для определения твёрдости различных металлических конструкций, включая небольшие или мелкие детали, тонких пластин, металлической фольги, тонко-тянутой проволоки, тонких упрочнённых слоёв и слоёв с гальваническим покрытием, поверхностей с индукционной закалкой или науглероженных материалов, а также различных неметаллических материалов: абразивов, керамики, стекла, минералов, полимеров и т.д.

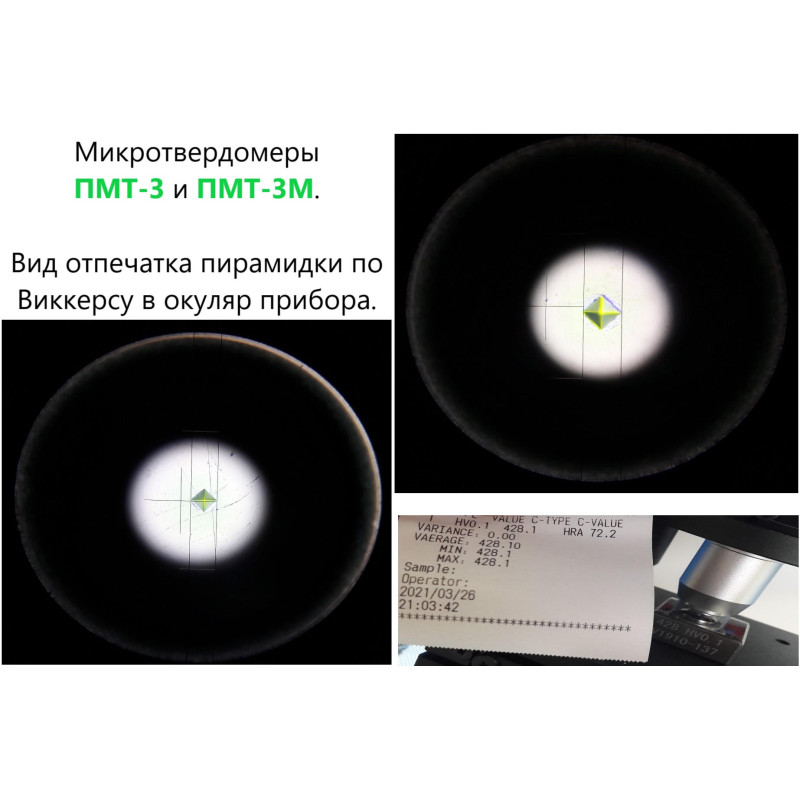

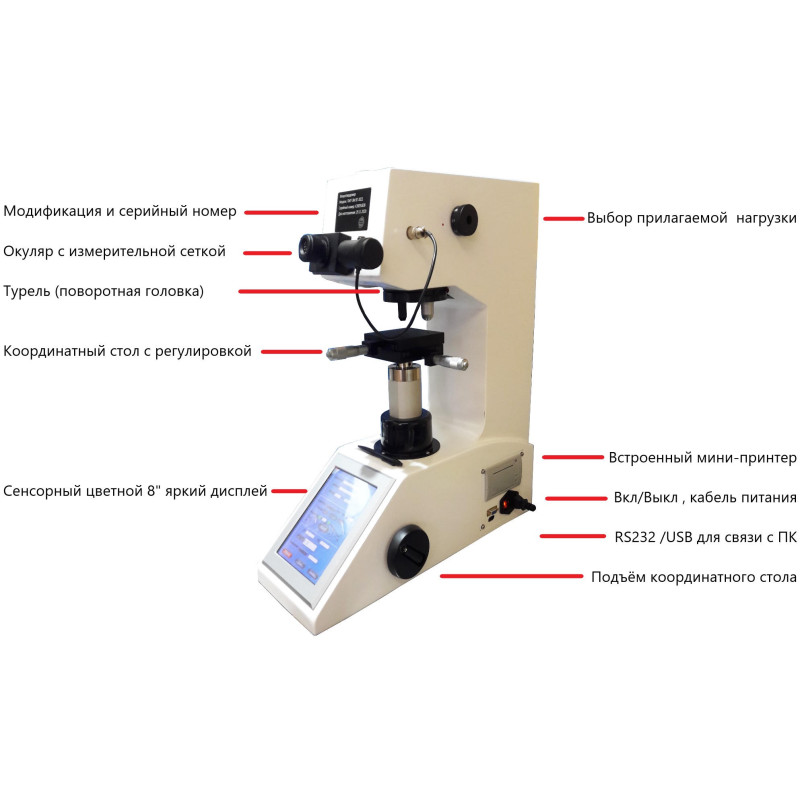

Принцип действия микротвердомеров основан на статическом вдавливании алмазного пирамидального индентора с последующим измерением длин диагоналей восстановленного отпечатка. Микротвердомеры состоят из силовой рамы, на которой установлены механизм приложения нагрузки, сенсорный экран и оптическая система. Микротвердомеры выпускаются в двух исполнениях ПМТ-3, ПМТ-3М и отличаются степенью автоматизации процесса испытаний и разрешением оптической системы.
МОДИФИКАЦИИ МИКРОТВЕРДОМЕРОВ.*
*табличное сравнение моделей представлено в разделе "Технические данные", расположен правее текущей вкладки "Описание".
ПМТ-3 – базовая модификация: стационарный прибор с ручным типом привода турели (поворотной головки) и диапазоном увеличения оптической системы от 20х до 200х, без возможности установки цифровой видеокамеры и подключения к ПК для обработки данных измерения твёрдости с помощью специализированного ПО (условная расшифровка Пирамидальный Микро Твердомер-3).
Отличительные особенности модификации ПМТ-3:
| Модель Восток-7 | Модели других производителей, схожие по характеристикам – для удобства сравнения и выбора | Тип нагружения | Тип турели |
| ---
(низкий
класс) |
| Ручное | Ручное |
| ПМТ-3 (средний класс) |
| Автоматическое | Ручное |
| ПМТ-3М (высокий класс) |
| Автоматическое | Автоматическое |
Технические характеристики стационарного твердомера по Виккерсу и Микровиккерсу ПМТ-3
Таблица 1 – Диапазоны измерений твердости по шкалам Виккерса (подлежат поверке)
| Шкалы Виккерса | Диапазоны измерений твердости, HV |
| HV 0,01; HV 0,025 | от 50 до 350 |
| HV 0,05 | от 50 до 550 |
| HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1 | от 50 до 1500 |
Таблица 2 – Пределы допускаемых абсолютных погрешностей микротвердомеров
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | ||||
| св. 50 до 200 включ. | св. 200 до 350 включ. | св. 350 до 550 включ. | св. 550 до 850 включ. | св. 850 | |
|
| Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) | ||||
| HV0,01 | 20,0 | 35,0 | – | – | – |
| HV0,025 | 20,0 | 35,0 | – | – | – |
| HV0,05 | 20,0 | 35,0 | 65 | – | – |
| HV0,1 | 15,0 | 35,0 | 60,0 | 100,0 | |
| HV0,2 | 15,0 | 30,0 | 60,0 | 100,0 | 110,0 |
| HV0,3 | 15,0 | 25,0 | 45,0 | 90,0 | 110,0 |
| HV0,5 | 10,0 | 20,0 | 35,0 | 70,0 | 120,0 |
| HV1 | 8,0 | 15,0 | 25,0 | 50,0 | 75,0 |
Таблица 3
| Номинальные значения испытательных нагрузок, Н (кгс) | Относительная погрешность испытательных нагрузок, % |
| 0,098 (0,010) | ±1,5 |
| 0,245 (0,025) | ±1,5 |
| 0,490 (0,050) | ±1,5 |
| 0,981 (0,100) | ±1,5 |
| 1,961 (0,200) | ±1,0 |
| 2,942 (0,300) | ±1,0 |
| 4,903 (0,500) | ±1,0 |
| 9,807 (1,000) | ±1,0 |
| Диапазон измерений длины диагоналей отпечатков (d), мм | Предел абсолютной погрешности измерения длины диагоналей отпечатков (d), мм |
| 0,02≤d≤0,040 | 0,0004 |
| 0,040 | 0,01∙d |
Таблица 4 – Технические характеристики твердомеров
| Наименование характеристики | Значение | ||
| Модель микротвердомера | ПМТ-3 | ПМТ-3М | |
| Диапазон времени выдержки, с | 0-99 | 0-60 | |
| Диапазон увеличения оптической системы | от 20х до 200х | от 20х до 400х | |

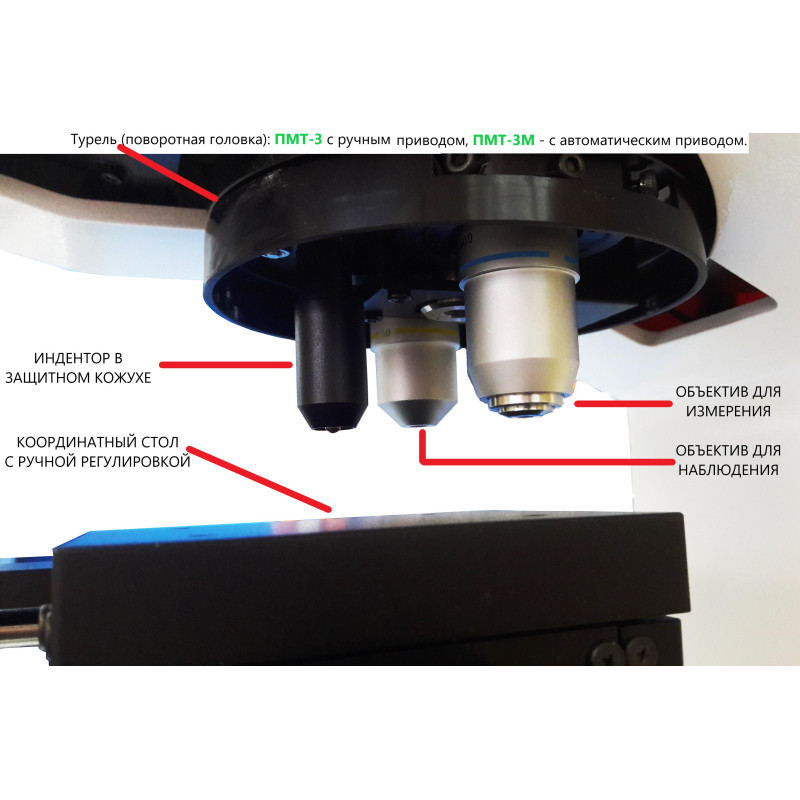

| Тип привода турели (поворотной головки) | ручной | автоматический | |
| Тип приложения, выдержки и снятия нагрузки | автоматический | ||
| Тип измерения диагонали отпечатка, расчёта и отображения на дисплее значения микротвёрдости | автоматический | ||
| Тип выбора прилагаемой нагрузки | механический | ||
| Тип подъёмного механизма координатного стола | механический | ||
| Скорость нагружения, мкм/с | 50 | ||
| Окуляр с измерительной сеткой | 10х | ||
| Объективы в турели (встроенные) | 10х (для наблюдения) и 40х (для измерений) | ||
| Минимальная единица измерения (дискретность), мкм | 0,01 | ||
| Шкалы "прямого" измерения твёрдости путём непосредственного нагружения (терминология по ГОСТ 8.063-2012) | HV, HK | ||
| Технический диапазон измерений твёрдости, HV (в т. ч. поверяемый 50…1500HV). | 8…2900 | ||
| Перевод/конвертация/пересчёт в другие шкалы твёрдости по стандарту ASTM E-140 | HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, | ||

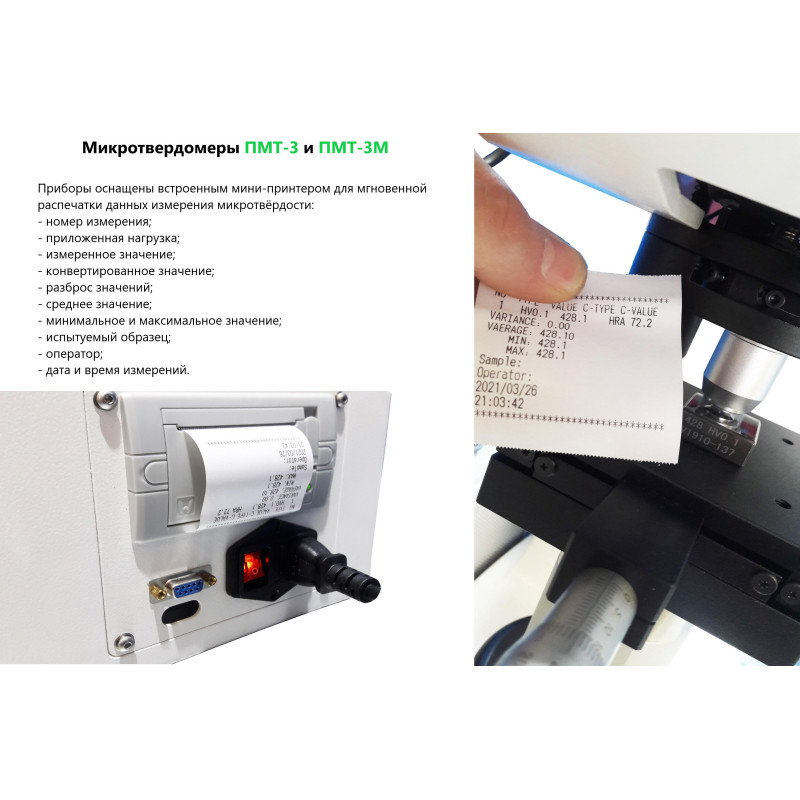

| Сохранение, вывод и распечатка данных измерений твёрдости на встроенном принтере | имеется | ||
| Память с расчётом размаха, среднего значения, мин. и макс. значений в серии измерений, | 60 | ||

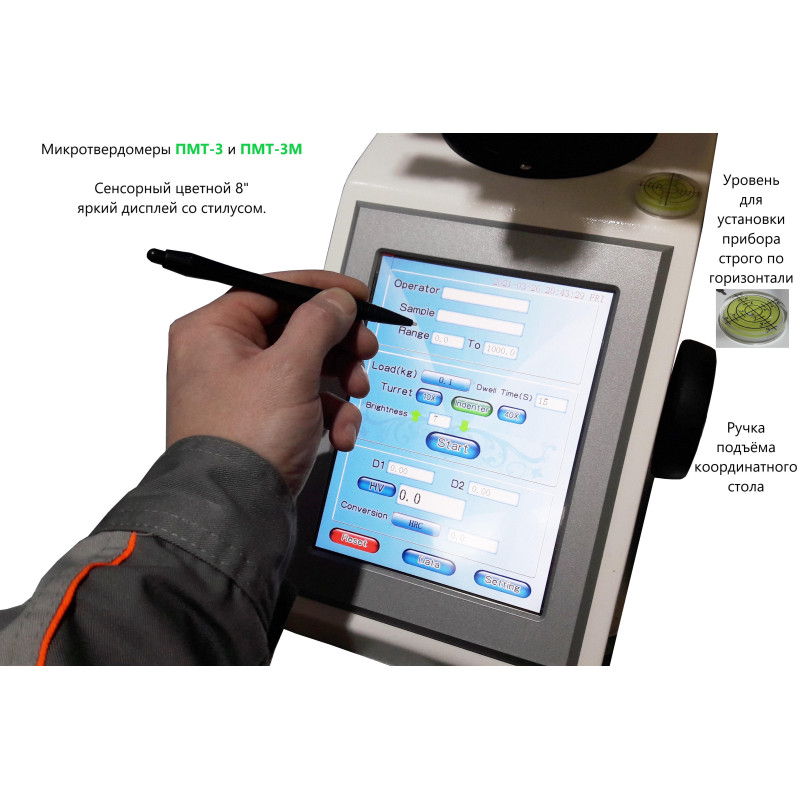

| Дисплей | 8” сенсорный цветной | ||
| Интерфейс связи с ПК | RS232/USB | ||
| ПО для контроля измерения твёрдости, хранения и обработки данных и работы с изображениями | - | имеется | |
| Координатный стол с ручной регулировкой: | |||
| - габариты, мм | 100*100 | ||
| - перемещение по горизонтальным осям, мм | (Х)25*(Y)25 | ||
| Максимальная высота образца | 100 мм | ||
| Глубина зева/расстояния до стенки прибора от центра индентора, мм | 130 мм | ||
| Вывод данных | Сенсорный дисплей 8’, сохранение на USB-диске | ||
| Габаритные размеры, мм не более: | |||
| - длина | 630 | ||
| - ширина | 290 | ||
| - высота | 680 | ||
| Масса, кг, не более | 55 | 58 | |
Таблица 5 – Общие технические характеристики микротвердомеров
| Наименование параметра | Значение параметра |
| Параметры электрического питания для микротвердомеров с механизированным или автоматическим устройством приложения нагрузки - напряжение питания, В - потребляемая мощность, Вт, не более |
220 ±10 % 400 |
| Средний срок службы микротвердомеров, лет, не менее | 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от 15 до 28 до 80 от 84 до 106,7 |
Комплектность поставки стационарных твердомеров ПМТ-3 и ПМТ-3М по Виккерсу и Микровиккерсу
| Наименование | Обозначение | Количество |
| Микротвердомер выбранной модели | ПМТ-3 / ПМТ-3М | 1 шт. |
| Алмазный наконечник Виккерса |
| 1 шт. |
| Алмазный наконечник Кнупа | по заказу | |

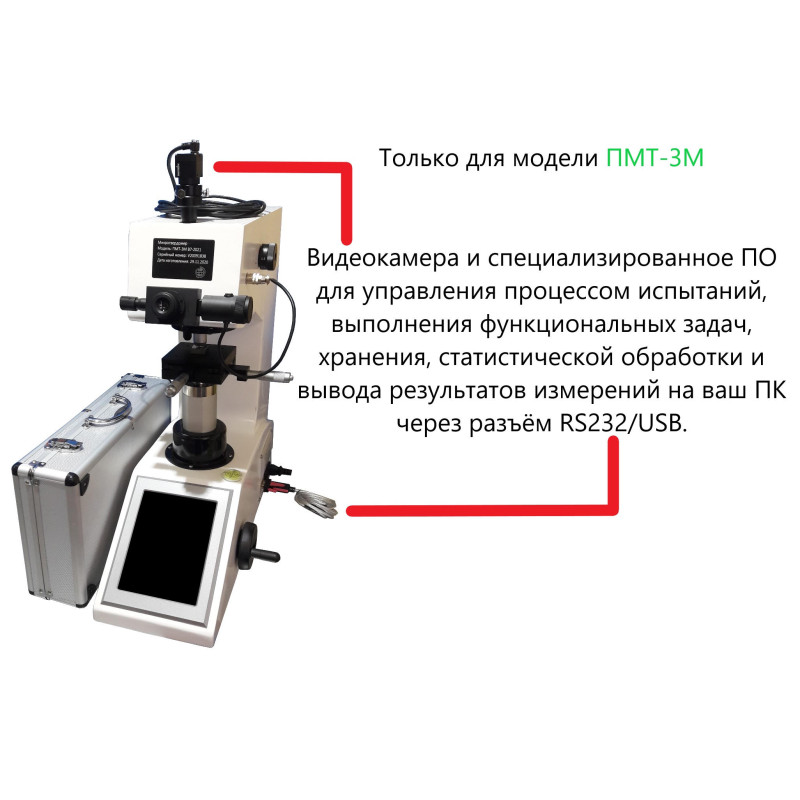

| Встроенная цифровая камера в комплекте с ПО (для версии ПМТ-3М) |
| 1 шт. |
| Паспорт | ПМ-ПС | 1 экз. |
| Руководство по эксплуатации | ПМ-РЭ | 1 экз. |
Комплект аксессуаров:
| № | Предмет | Кол-во |
| 1 | Ось для грузов | 1 шт. |
| 2 | Грузы | 6 шт. |
| 3 | Координатный предметный стол | 1 шт. |
| 4 | Отвертка | 1 шт. |
| 5 | Установочные опоры с регулировкой по высоте | 4 шт. |
| 6 | Измерительный уровень | 1 шт. |
| 7 | 10-кратный микроокуляр | 1 шт. |
| 8 | Комплект мер твёрдости по микро Виккерсу | 1 шт. |
| 9 | Запасные предохранители (2А) | 2 шт. |
| 10 | Шнур питания | 1 шт. |
| 11 | ПО на USB носителе, ключ активации (только для версии ПМТ-3М) | 1 шт. |
| 12 | Стилус | 1 шт. |

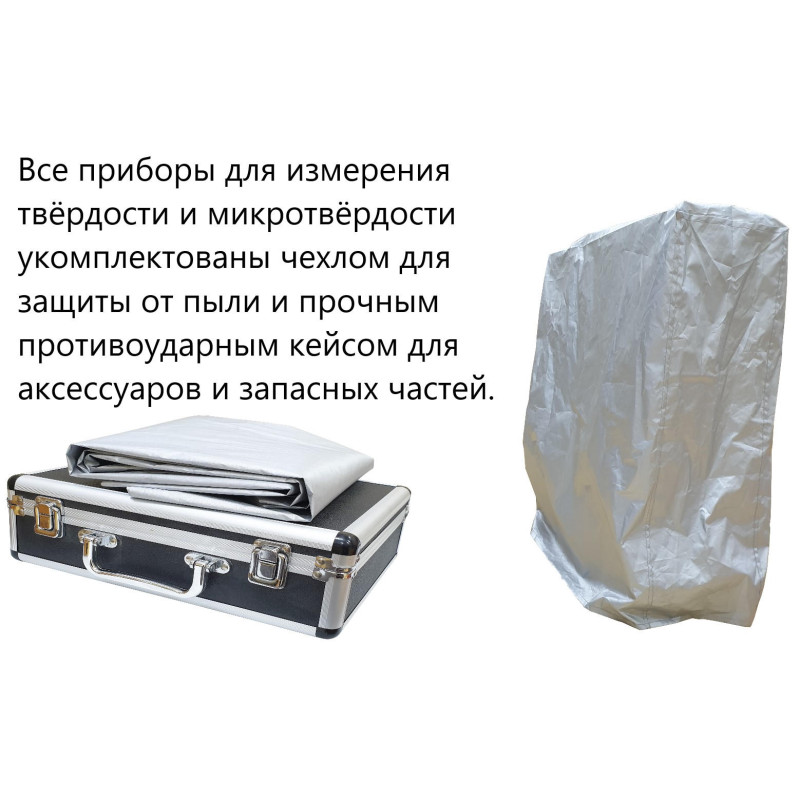

| 13 | Пылезащитный мешок | 1 шт. |
| 14 | Инструкция по эксплуатации | 1 шт. |
