Профилометр MarSurf M 400

СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ

Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	73993-19
Российская Федерация, АО "РЖД"	не внесено
Республика Беларусь, Госстандарт	РБ 03 01 5603 19
Республика Казахстан, КазИнМетр	не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Изготовитель: Mahr Corporation (ФРГ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Важно: имеется бюджетная альтернативная модель TMR360 (не внесена в госреестр РФ).

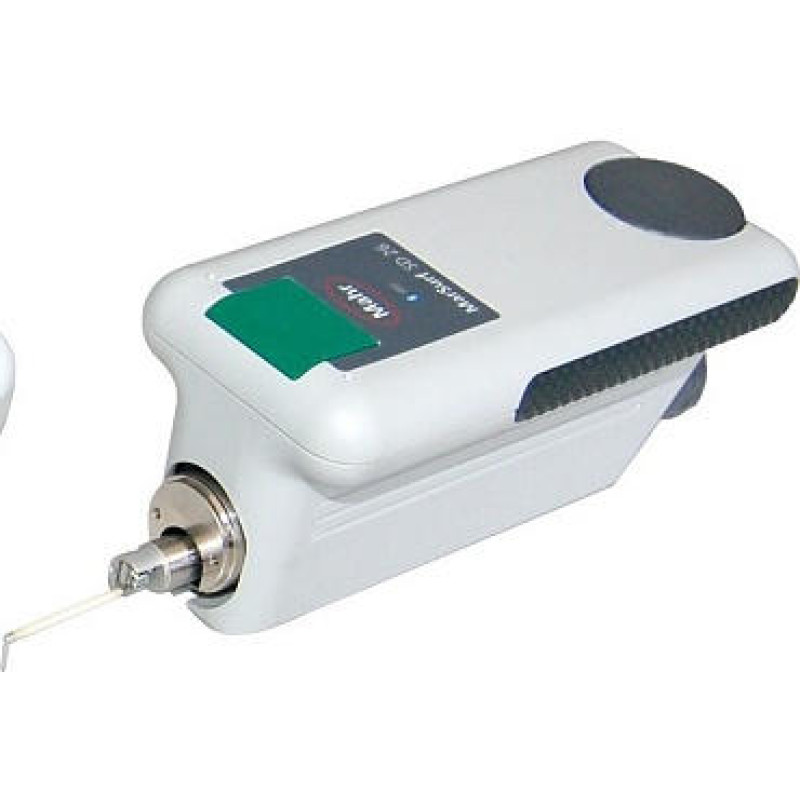

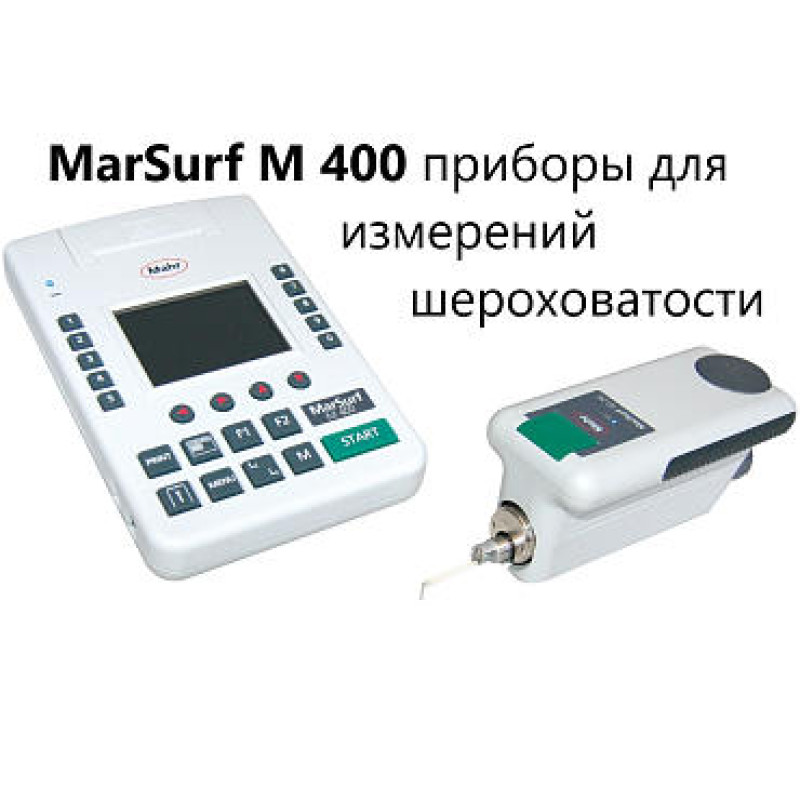

MarSurf M 400. Приборы являются мобильными измерительными устройствами и состоят из базового блока, несущего измерительный преобразователь и привод, и микропроцессора.

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на жидкокристаллический цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости R, P, W), встроенный принтер или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи, что делает приборы переносными и позволяет использовать их в цехах предприятий.

Измерительный преобразователь приборов представляет собой индуктивный датчик. Для расширения области использования, приборы снабжены набором щупов, которые различаются размером и формой удлинителя, что позволяет измерять шероховатость в отверстиях, в канавках, на поверхностях сложной формы. Приборы MarSurf M 300, MarSurf M 300 C имеют опорный датчик, прибор MarSurf M 400 безопорный.

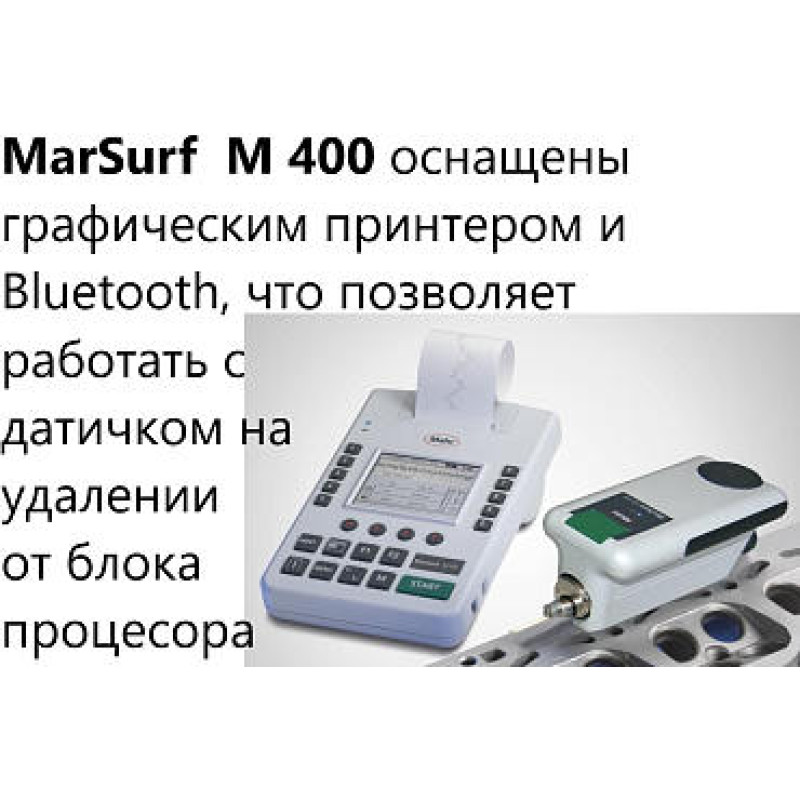

Приборы MarSurf M 300, MarSurf M 400, MarSurf XR1 оснащены устройством Bluetooth, что позволяет работать в труднодоступных местах и на удалении от процессора.

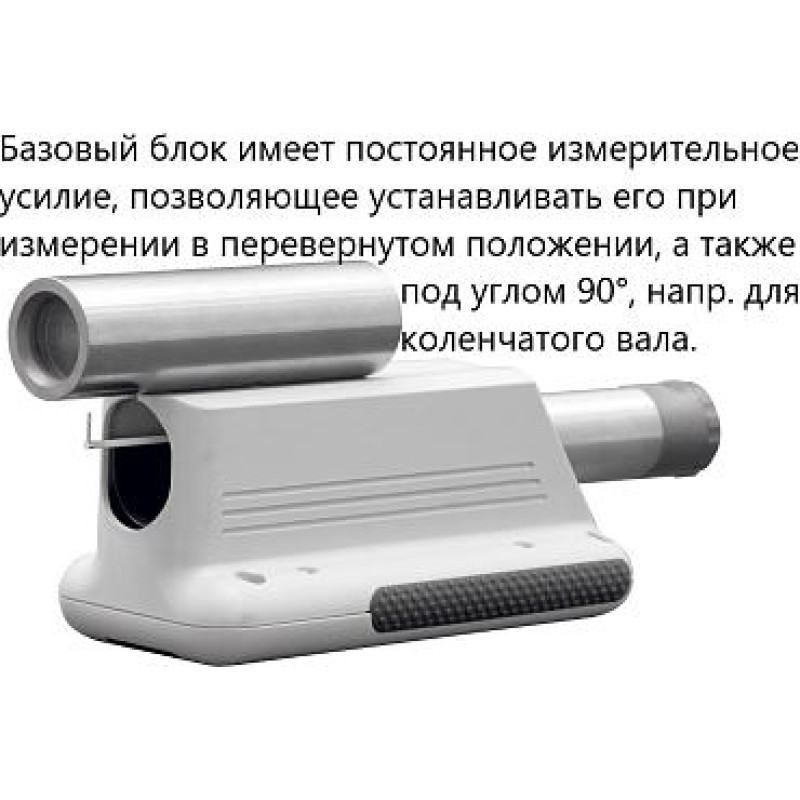

Особенностью приборов является то, что базовый блок имеет постоянное измерительное усилие, позволяющее устанавливать его при измерении в перевернутом положении, а также при положении датчика под углом 90° к направлению его перемещения - это позволяет измерять шероховатость поверхности деталей типа коленчатый вал.

Особенности модели MarSurf М 400:

Как в измерительных лабораториях, так все чаще и на производстве растет потребность в безопорном измерении поверхностей. Обычно это требует более высокой квалификации операторов, больших затрат времени и работы по регулировке. В категории «мобильные средства измерения поверхностей» MarSurf M 400 обладает необходимым набором функций, отличаясь при этом скоростью работы и простотой эксплуатации.

• Переносные и стационарные измерительные приборы
• Измерение шероховатости и волнистости
• Длина участка трассирования до 26 мм
• Более 50 параметров для R- , W- и P-поверхностей
• Автоматический выбор длины отреза и трассирования в соответствии со стандартом
• Функция динамической калибровки
• Подключение с помощью кабеля или Bluetooth между устройством подачи и устройством обработки данных (4 м)
• Магнитный держатель датчика (отрывной датчик) BFW 250
• Установка на нуль механизированного датчика (макс. 7,5 мм)

Принцип измерения	Метод ощупывания
Входы	Щуповая система BFW
Диапазон измерения (мм)	+/- 250 мкм (до +/- 750 мкм с трехкратной длиной консоли щупа)
Разрешение профиля	Диапазон измерения ±250 мкм: 8 нм Диапазон измерения ±25 мкм: 0,8 нм
Фильтр в соответствии с ISO/JIS	Гауссовский фильтр согласно ISO 11562 Фильтр согласно ISO 13565
Число n базовых длин в соответствии с ISO/JIS	1-5
Контактная скорость	0,2 mm/s; 1,0 mm/s
Измерительное усилие	0,75 mN
Вес устройства подачи	ок. 0,9 кг
Прибор для измерения веса	ок. 1,0 кг
Параметры поверхности	Более 50 измеряемых параметров для R-, P-, W-поверхности в соответствии с действующими стандартами ISO / JIS или MOTIF (ISO 12085)

Дополнительные принадлежности:

В наличии широкая гамма дополнительных принадлежностей, которые поставляются на заказ. Ниже показаны некоторые из них, для ознакомления с полным списком перейдите правее на вкладку ДОКУМЕНТАЦИЯ.

	Мин. Ø отверстия	Цена
Стандартный щуп РНТ 6-350 (входит в базовую комплектацию)	6 мм	€846,63
Доп. комплектация. Удлинитель щупа, длина 80 мм, для измерения в отверстиях диам. ≥9 мм (с использованием щупа PHT 3-350)		€846,63
Доп. комплектация. Щуп PHT 3-350 для малых отверстий от 3 мм.	3 мм	€1548.36

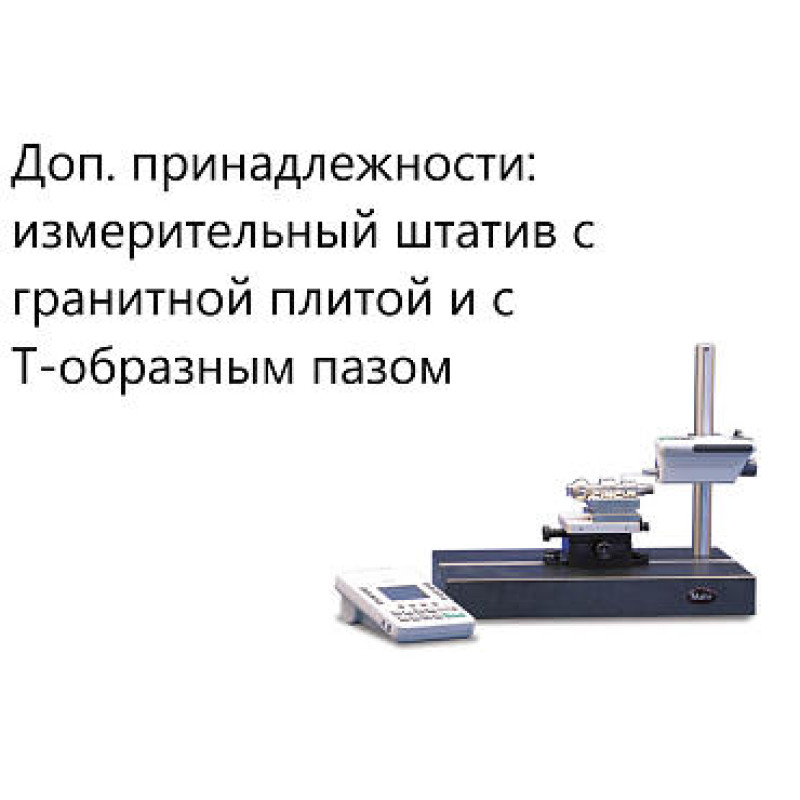

Измерительный штатив с гранитной плитой и с T-образным пазом для М300 и М400 Плита из гранита с Т-образным пазом (10 мм) посередине.	Д*Ш*В, мм 500*300*300	€2588,34
Измерительный штатив ST-D с устойчивой опорой. Регулировка высоты крепления устройства подачи с помощью маховичка. Диапазон регул. по высоте измерительной стойки	Д*Ш*В, мм 175*190*385	€1038,11
Кронштейн для монтажа на измерительных штативах к М300 и М400		€339,11
Термобумага для М300 и М400		€131,49
