Профилометр ИШП-110 с поверкой

Рейтинг:

^{0 отзывов}
Производитель:
ВОСТОК-7
Модель:
001949
Артикул:
001949
Доступно:
Есть в наличии60

Цена: 2 102 520 ₸

Есть в наличии

Количество:

Купить в 1 клик

Есть вопросы?

Не смогли подобрать себе нужный товар, нужна дополнительная информация по параматерам товара или интересует оптовая цена и сроки поставки? Пишите звоните - ответим на все Ваши вопросы

Написать в WhatsApp

**СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ**
Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	76028-19
Российская Федерация, АО "РЖД"	№ МТ 059.2024
Республика Беларусь, Госстандарт	РБ 03 01 7714 20
Республика Казахстан, КазИнМетр	KZ.02.03.00404-2025/76028-19
Иные регистры, удостоверения, заключения, разрешения и пр.
Декларация о соответствии ЕАЭС	RU Д-RU.РА04.В.65622/24

Основные сведения о портативном профилометре ИШП-110

Изготовитель: ООО "Восток-7" (РФ).

Состояние: новое изделие.

Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

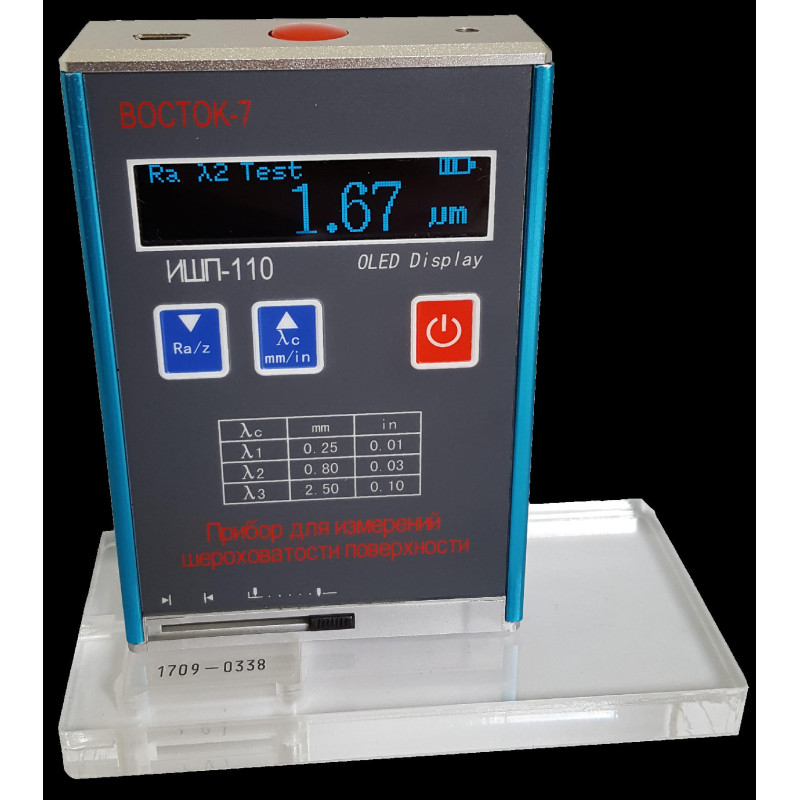

Приборы модификации ИШП-110 являются малогабаритными портативными устройствами и предназначены для измерений параметров шероховатости плоских, наклонных и наружных поверхностей изделий, в т.ч. валов, цилиндров (по большей части не в лабораториях, а в цеху, в полевых условиях...)

Особенности модификации ИШП-110:

Портативный малогабаритный профилометр;

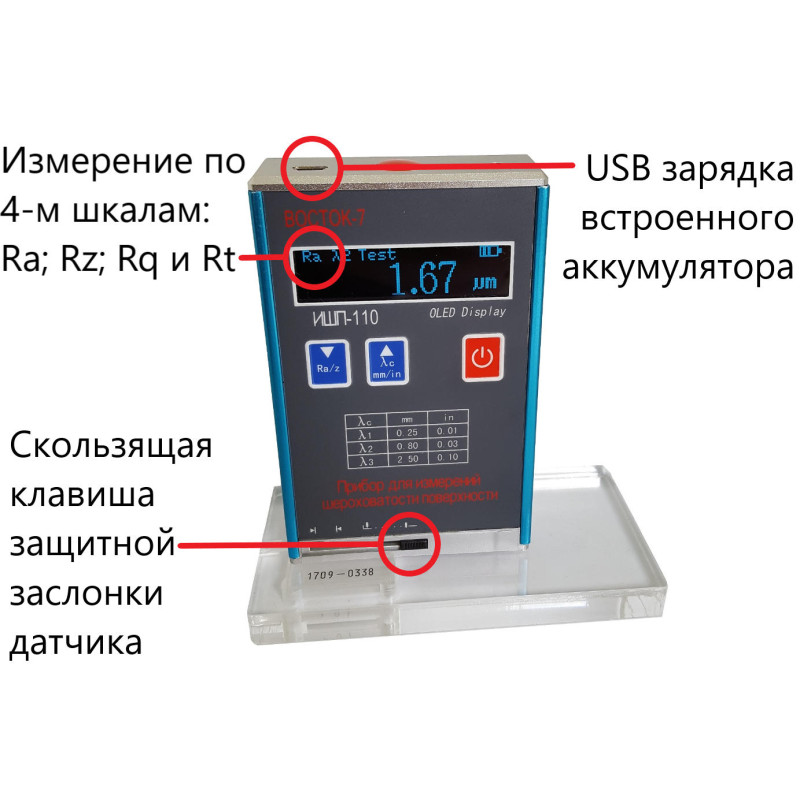

Измеряет 4 параметра шероховатости поверхности: Ra; Rz; Rq и Rt;
Измерение только на плоских поверхностях;

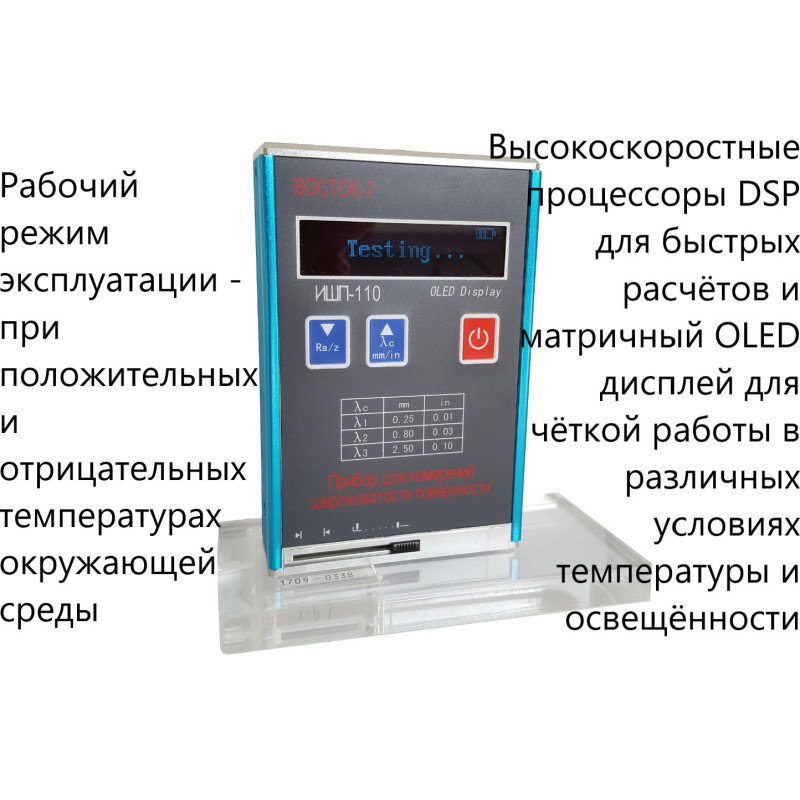

Рабочий режим эксплуатации - при положительных и отрицательных температурах окружающей среды;
Питание приборов осуществляется от встроенного аккумулятора;
Ручное или автоматическое (через 10 минут после последнего нажатия клавиши) выключение;
Высокоскоростные процессоры DSP для быстрых расчётов и матричный OLED дисплей для чёткой работы в различных условиях температуры и освещённости;

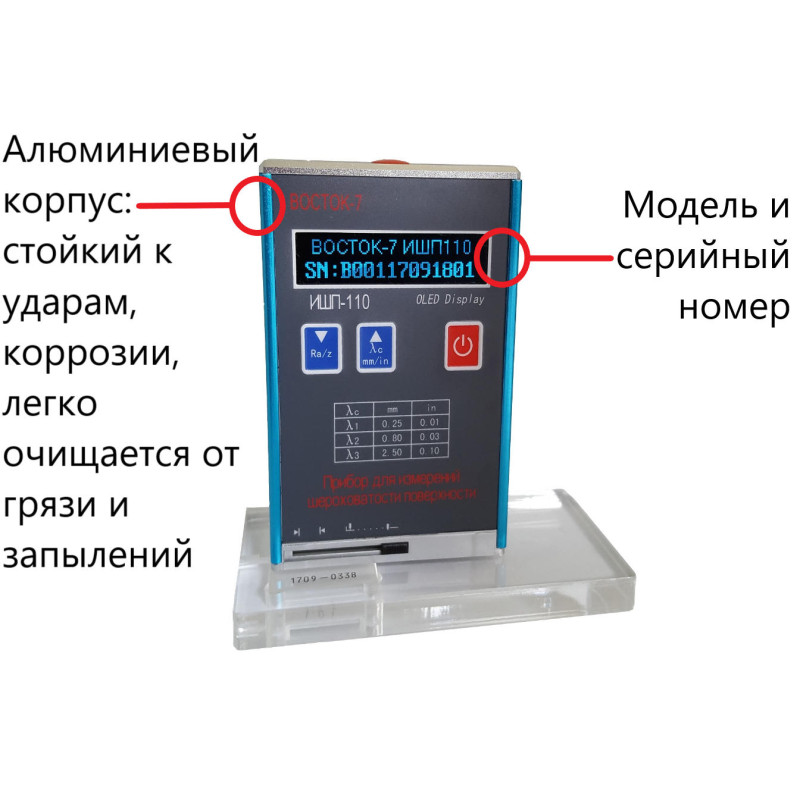

Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений;

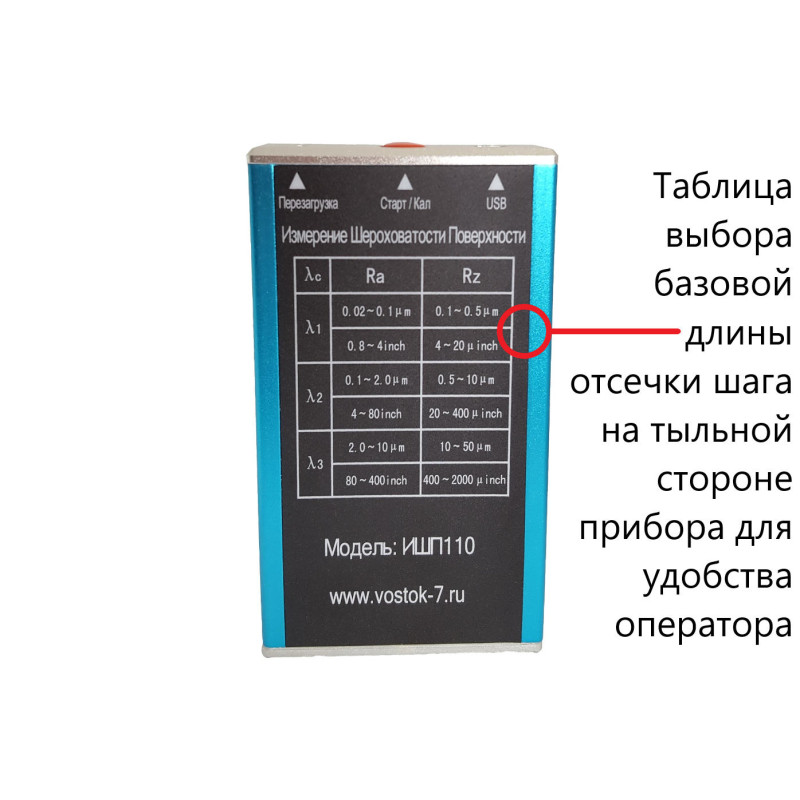

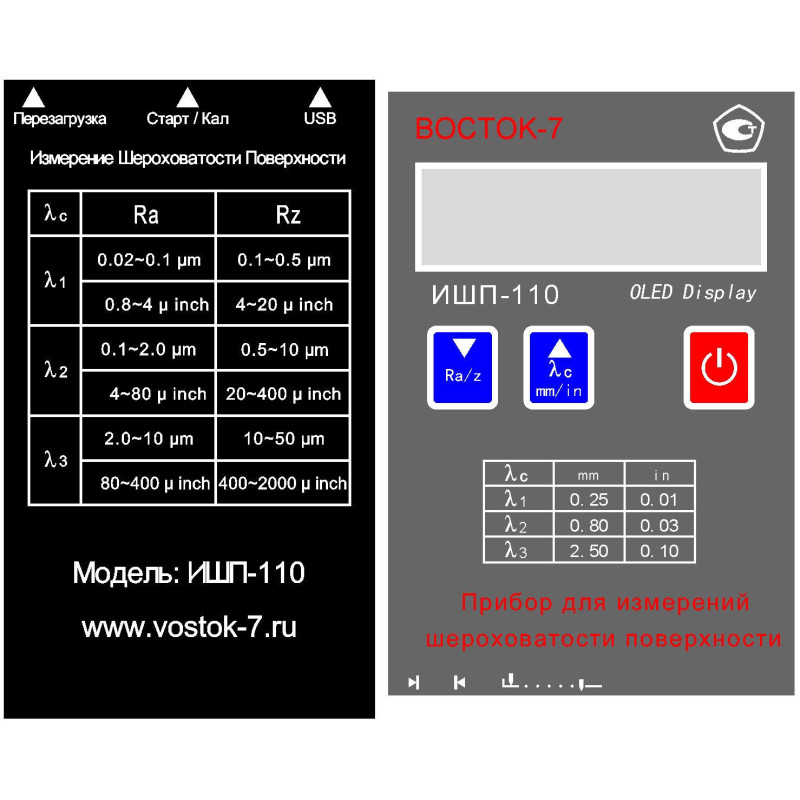

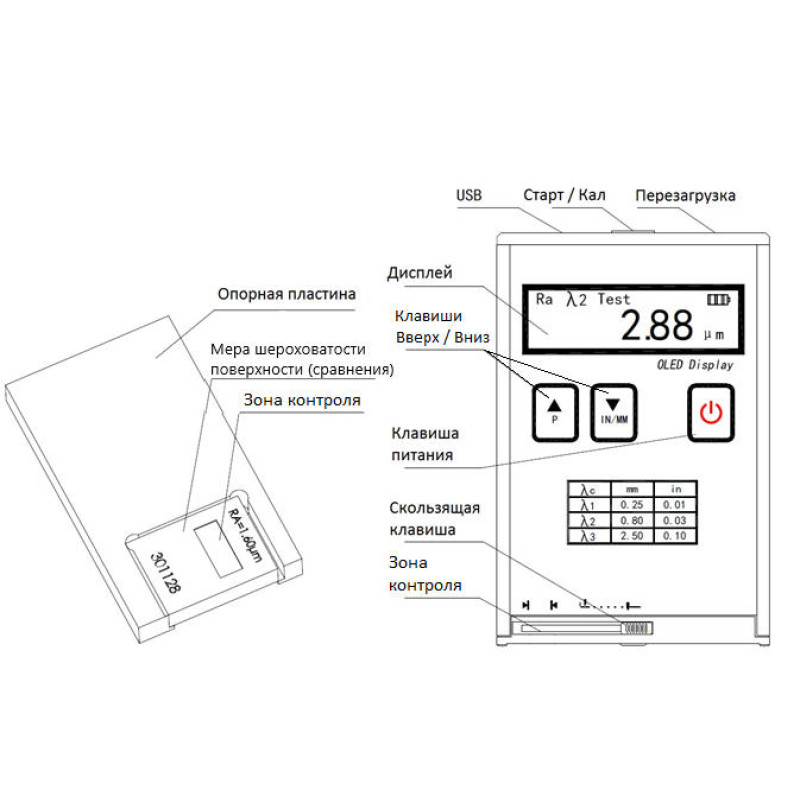

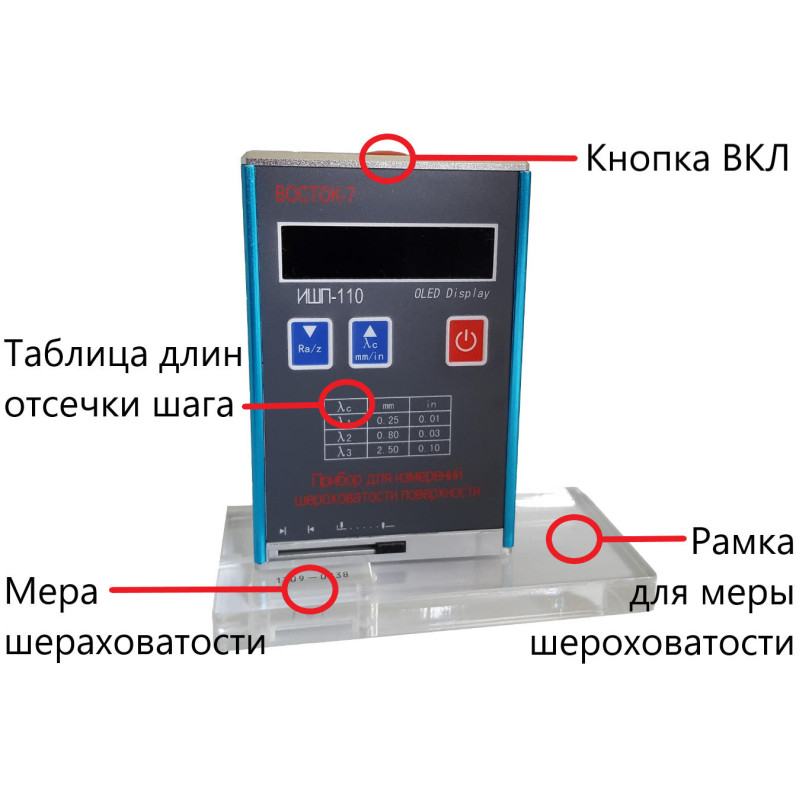

Таблица выбора базовой длины отсечки шага на тыльной стороне прибора для удобства оператора;
Датчик и электронный блок объединены в едином корпусе, что даёт малый размер и лёгкий вес прибора;
Измерения в метрической (СИ, µm) и английской (µin) системах мер.

Основная информация о серии профилометров ИШП, внесенных в госреестры России и Казахстана

НАЗНАЧЕНИЕ. Приборы для измерений шероховатости поверхности ИШП (далее - приборы, профилометры) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет собой прямую линию (образующие цилиндрических поверхностей, отверстия, плоские поверхности, криволинейные поверхности в пределах хода щупа), а также пазах и углублениях механизмов. Прибор предназначен для измерения и оценки текстуры поверхности и должен использоваться только в этих целях. Прибор применим для измерения поверхностей всех видов металлов и неметаллов.

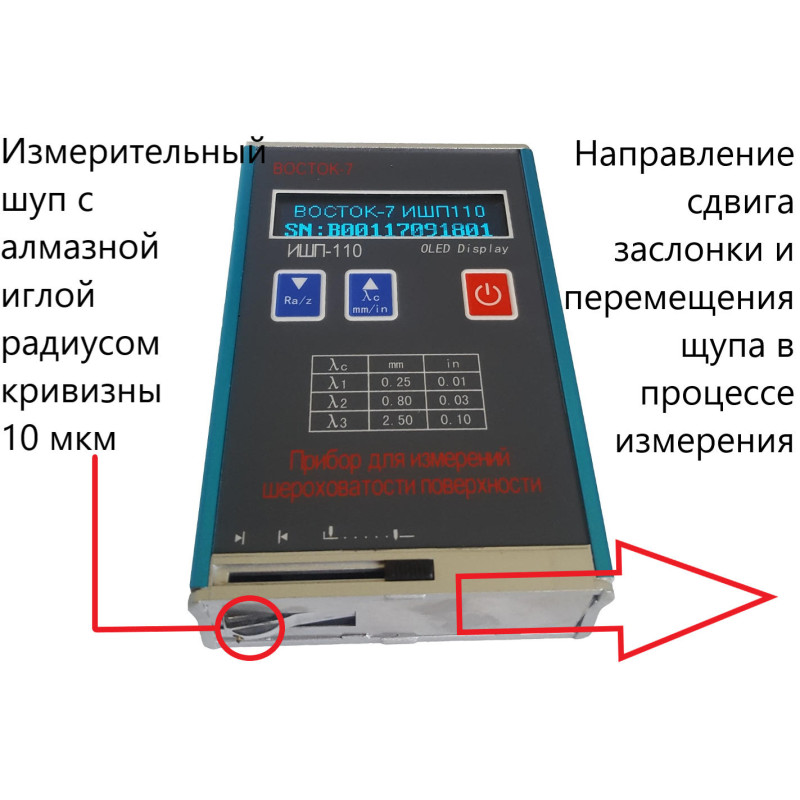

ОПИСАНИЕ. Принцип действия приборов основан на ощупывании неровностей измеряемой поверхности алмазной иглой измерительного щупа и преобразовании возникающих перемещений и колебаний щупа в изменения электрического напряжения, пропорциональные этим перемещениям, которые преобразуются микропроцессором приборов.

При проведении измерений приборы устанавливаются на измеряемую поверхность. Датчик, расположенный внизу приборов, перемещается по поверхности с постоянной скоростью. Результаты измерений отображаются на дисплее. Профилометр совместим со стандартами ISO, DIN, ANSI и JIS и широко используется на производстве для измерения шероховатости поверхности различных деталей, обработанных машиной, расчёта соответствующих параметров в соответствии с выбранными условиями измерения и чёткого отображения всех параметров измерения.

Приборы выпускаются в трёх модификациях ИШП-6100, ИШП-210 и ИШП-110, отличающихся техническими и метрологическими характеристиками. Все приборы для измерений шероховатости поверхности комплектуются установочными мерами шероховатости поверхности (сравнения), необходимыми для подготовки приборов к измерениям.

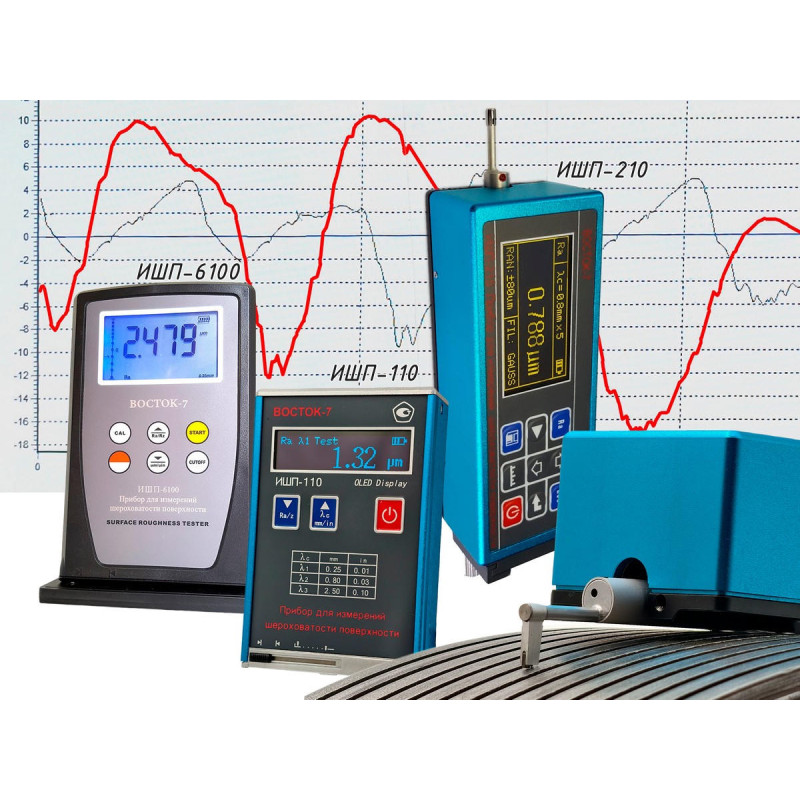

Линейка выпускаемых портативных профилометров ИШП от "Восток-7"

Изображение	Основные отличия	Ссылка на профилометр
	Ручной, электронный. Измеряет и регистрирует 2 основных параметра шероховатости поверхности (Ra, Rz)	Профилометр ИШП-6100
	Портативный, малогабаритный (70×24×106 мм). Измеряет и регистрирует параметры шероховатости (Ra, Rz + 2 дополнительно)	Профилометр ИШП-110
	Портативный со сменными датчиками-щупами. Измеряет и регистрирует параметры (Ra, Rz и 20+ дополнительно) Выполняет функции профилографа. Регистрирует профилограмму поверхности и позволяет вывести её на экран профилометра, на печать на принтер, на экран компьютера. Возможна установка на штатив/стойку и использование в лаборатории в качестве стационарного.	Профилометр ИШП-210

"Восток-7" - производитель серии портативных профилометров ИШП: заводские цены, гарантия и надёжные условия поставки. * Примечание: цены в данной таблице приведены для ознакомления и могут меняться из-за ситуации в мире. Чтобы выбрать прибор или уточнить стоимость и купить аксессуары к профилометру, свяжитесь с менеджерами.

Метрологические характеристики портативного профилометра ИШП-110

Наименование характеристики	Значение
Модификация	ИШП-6100	ИШП-110	ИШП-210
Измеряемые параметры шероховатости	Ra, Rz	Ra, Rz, Rq, Rt	Ra, Rz, Ry, Rq, Rt, Rmax, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr, Rpc, Rk、Rpk、Rvk、Mr1、Mr2
Фильтр	RC	RC	Гаусса, RC, PC-RC Профиль без фильтра D-P
График			Первичный профиль / профиль, подвергнутый фильтрации и кривая t_p
Диапазон измерений: - по параметрам Ra, Rq, мкм - по параметру Rz, Rz, R3z, Ry, Rt, Rp, Rm мкм - Ось X (горизонтальная), мм	от 0,1 до 10,0 от 0,1 до 50,0	от 0,1 до 15,0 от 0,1 до 50,0	от 0,1 до 16,0 от 0,02 до 160,00 17,5
Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм			0,01 мкм / ± 20 0,02 мкм/ ± 40 0,04 мкм / ± 80
Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, %	10
Относительное СКО результатов измерений, %, не более	7		6
Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм	-		от –80 до +80
Радиус кривизны щупа, мкм	10	10	5
Измерительное усилие, мН	16	50	4
Отсечка шага, мм	0,25; 0,8; 2,5
Длина оценки, мм	12,5 мм	1,25; 4,0	от 1 до 5 длин отсечки шага
Скорость перемещения щупа, мм/с - на базовой длине 0,25 мм - на базовой длине 0,8 мм - на базовой длине 2,5 мм	0,135 0,5 1,0

Основные технические характеристики портативных измерителей шероховатости поверхности (ИШП)

Наименование характеристики	Значение
Модификация	ИШП-6100	ИШП-110	ИШП-210
Автоотключение прибора, мин.	5	10

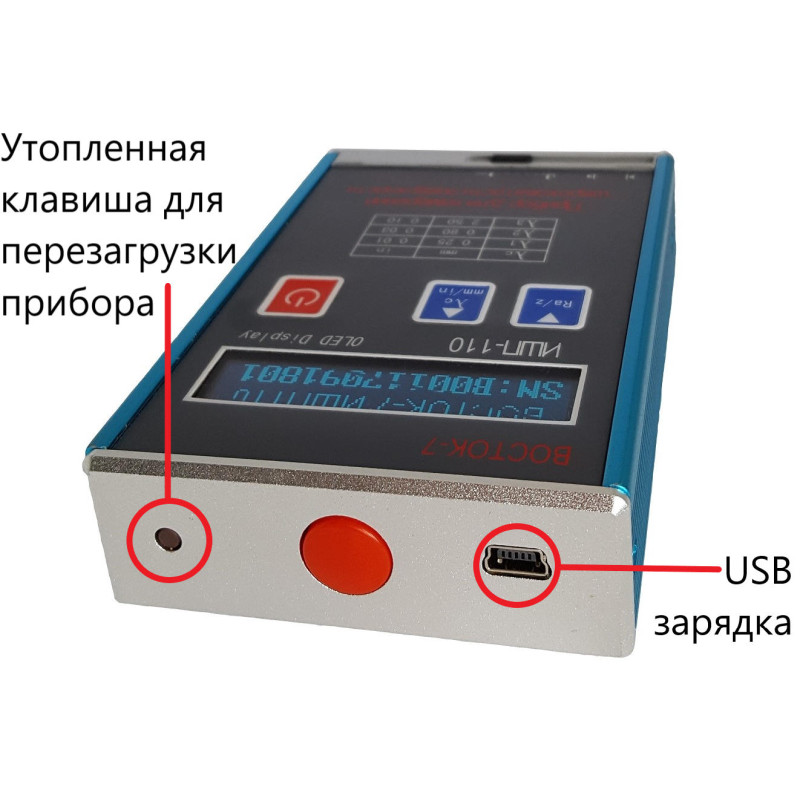

Питание	4 x 1,5 V батареи или аккумуляторы тип АА	Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель	Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа
Длительность непрерывной работы, ч	≥10	≥13	≥20
Габаритные размеры (длина × ширина × высота), мм, не более	80×30×128	70×24×106	141×55×40
Масса, г, не более	280	200	400
Условия эксплуатации:
Температура окружающей среды, °С	0…+50	–20…+50	–20…+40
Относительная влажность воздуха, %	30…80	30…90
Срок службы, лет, не менее	5

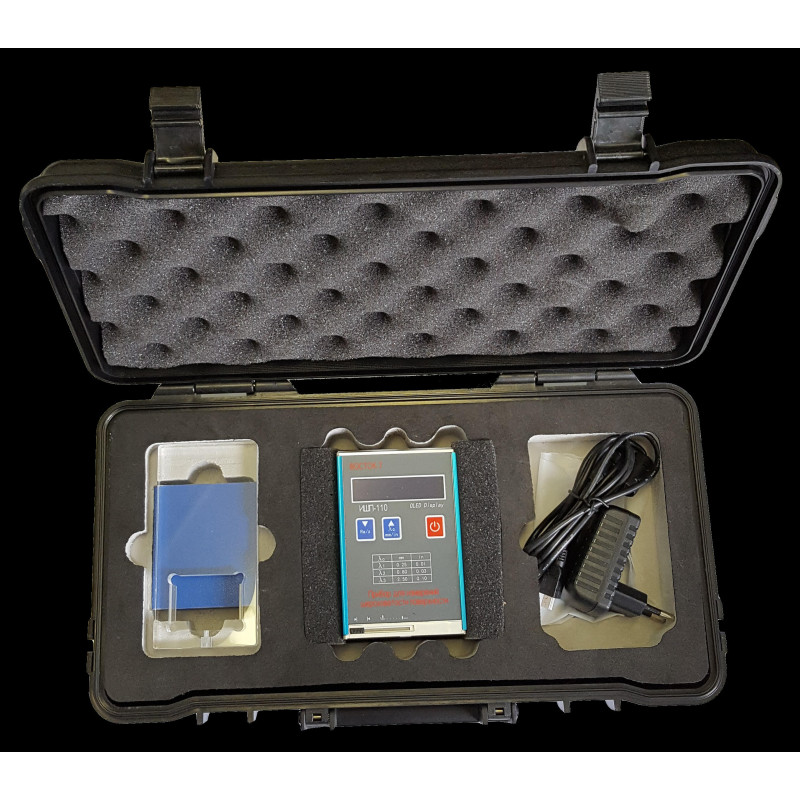

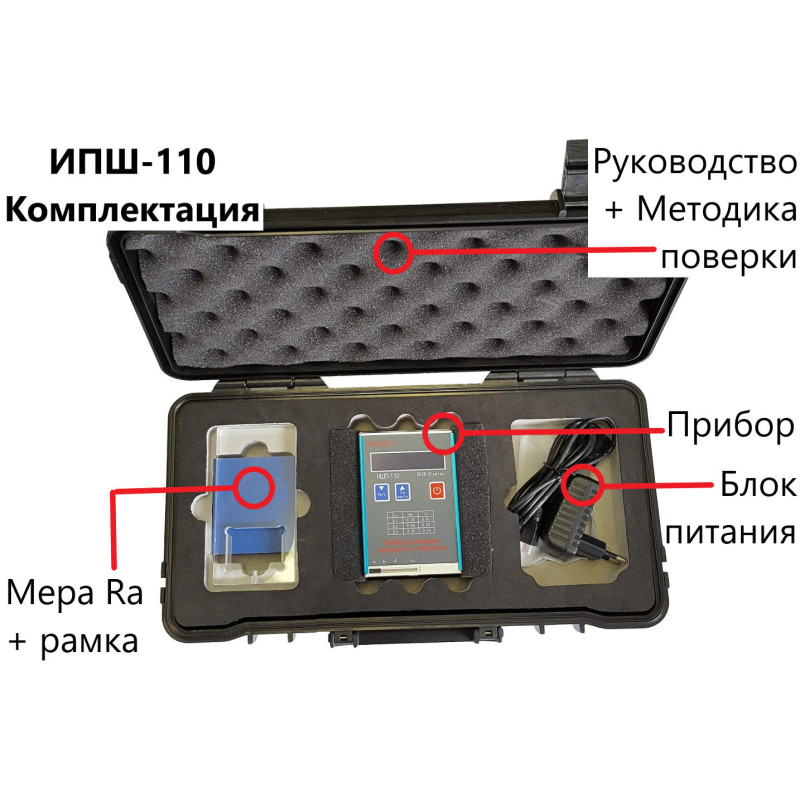

Комплектность поставки профилометра ИШП-110 (номер в госреестре 76028-19)

Базовая комплектация (включена в стоимость прибора):
Наименование	Обозначение	Количество
Прибор для измерений шероховатости	ИШП-110	1 шт. (по заказу)
Установочная (настроечная) мера шероховатости поверхности, параметр Ra	-	1 шт.
Принадлежности	-	1 компл.
Руководство по эксплуатации для модификации ИШП-110	26.51.66.190-013-11548758-18 РЭ	1 экз.

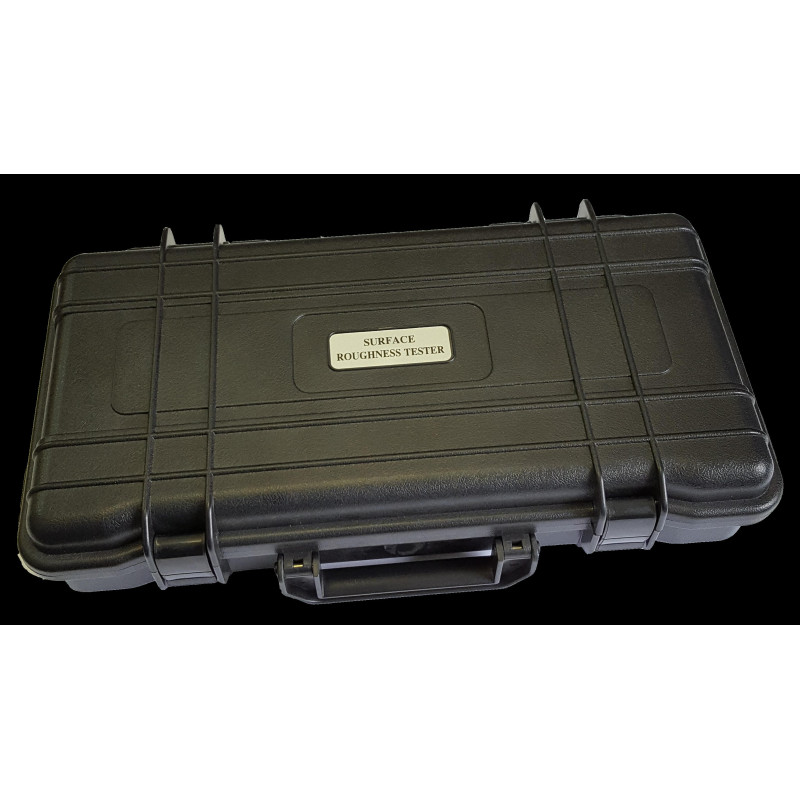

Упаковочный кейс	-	1 шт.
Методика поверки	РТ-МП-5411-445-2019	1 экз.
Дополнительная комплектация (по заказу):
Установочная (настроечная) мера шероховатости поверхности Ra с любым значением из номинального ряда по выбору заказчика		По заказу
Установочная рамка с выемкой для размещения в ней меры шероховатости		По заказу
