Proceq наковальня для молотка Шмидта

СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ

Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	не внесено
Российская Федерация, АО "РЖД"	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КазИнМетр	не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Изготовитель: Proceq (Швейцария).
Состояние: новое изделие*.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

НАЗНАЧЕНИЕ.

Тестовая наковальня предназначена для проверки калибровочных значений и точности измерений молотков типов Original Schmidt, Digi Schmidt, Silver Schmidt, Paper Schmidt и Rock Schmidt. Значение отскока, которое должно отобразиться на индикаторе молотка после его удара по наковальне, различно для каждого типа и указано в маркировке для наковальни, либо в инструкции по эксплуатации проверяемого молотка Шмидта.

Значение отскока для молотков Шмидта:

• R=81±2 для молотков типа Original Schmidt моделей N/NR/ND
• R=75±2 для молотков типа Original Schmidt моделей L/LR/LD
• Q=91±2 для молотков типа Silver Schmidt моделей ST/PC N
• Q=90±2 для молотков типа Silver Schmidt моделей ST/PC L
• R=90±2 для молотков типа Paper Schmidt

ОПИСАНИЕ.

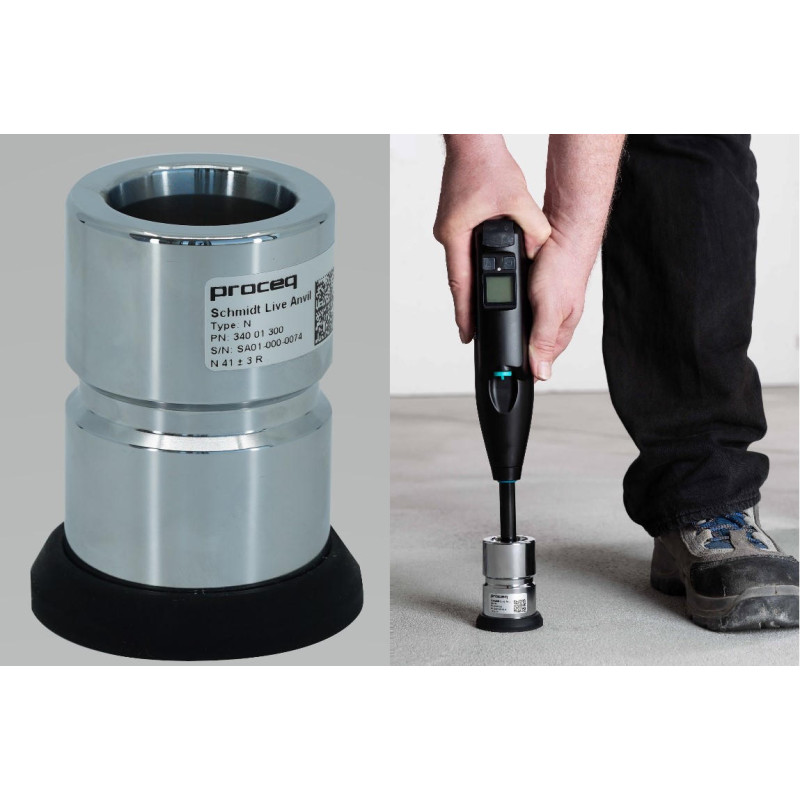

Наковальня состоит из стального цилиндра (определённой геометрии и твердости) и установленной на нём направляющей трубки. Снизу запрессована тестовая пластина из закалённой инструментальной стали. Корпус молотка центрируется в направляющей трубке с жёсткими допусками, чтобы обеспечивалось точное попадание ударника под прямым углом в зону с заданным радиусом. Абсолютно необходимым условием для испытаний молотков на наковальне является наличие массивной, не склонной к прогибу твёрдой опоры (например, бетонный или каменный пол).

*Для проведения корректных испытаний молотков типа Silver Schmidt на направляющую трубку наковальни надевают специальное кольцо-адаптер. Поскольку геометрия корпуса приборов Silver Schmidt отличается от геометрии корпуса молотков типа Schmidt Original, а корпус прибора Silver Schmidt должен быть точно сцентрирован при проведении испытаний, кольцо-адаптер корректирует положение корпуса и, следовательно, обеспечивает точное попадание ударника на контактную поверхность тестовой пластины наковальни.

ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ.

Порядок действий:

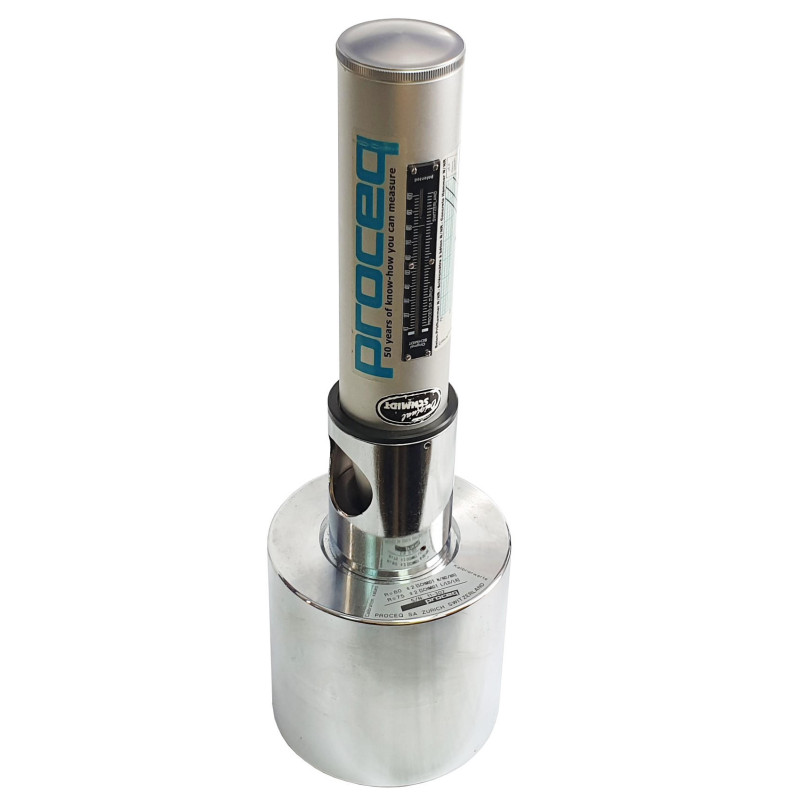

• поместить тестовую наковальню на массивную, не склонную к прогибу твёрдую опору (например, бетонный или каменный пол).
• очистить ударную поверхность наковальни специальной щеткой-кисточкой, поставляемой в комплекте;
• удалить частицы бетона (которые могут там оказаться) с поверхности ударника молотка;
• выполнить, как минимум, 5 предварительных ударов по наковальне.
• выполнить 5 контрольных ударов медленно и размеренно. Все измеренные значения отскока не должны выходить за рамки допустимого диапазона значений, указанных в маркировке для наковальни, либо в инструкции по эксплуатации проверяемого молотка Шмидта.

Если измеренные значения отскока слишком малы (не превышают нижнего предела диапазона калибровочных значений), то причина, как правило, кроется в наличии частиц пыли на движущихся частях ударной системы. Средством выхода из подобной ситуации является проведение профилактических работ по очистке механизма молотка Шмидта от загрязнений согласно методике в инструкции по его эксплуатации.

Значения отскока могут быть низкими и по другим причинам:

• поверхность тестовой пластины наковальни загрязнена или повреждена;
• направляющее отверстие на наковальне повреждено (отсутствует перпендикулярность; ударник заклинивает в момент проведения удара).

Данная проверка является единственным способом проверки точности работы молотков типов Schmidt. Поэтому для её проведения установлены следующие интервалы:

• при постоянной работе - минимум 1 раз в день или не реже, чем после проведения приблизительно 1000 ударов;
• при непостоянном использовании - в начале и конце каждого этапа проведения работ.

МОДИФИКАЦИИ НАКОВАЛЕН.

№	Обозначение (PN)	Для моделей молотков Шмидта

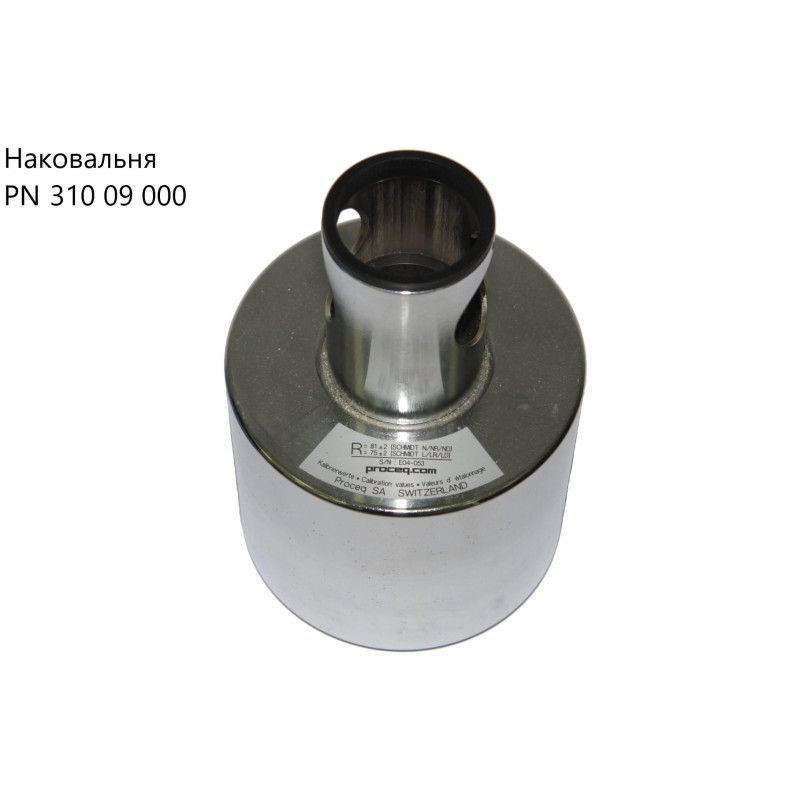

1	310 09 000 310 09 040 340 01 300 340 01 301 340 01 310	Original Schmidt, Original Schmidt Live, Original Schmidt OS8000, Digi Schmidt, Paper Schmidt Rock Schmidt

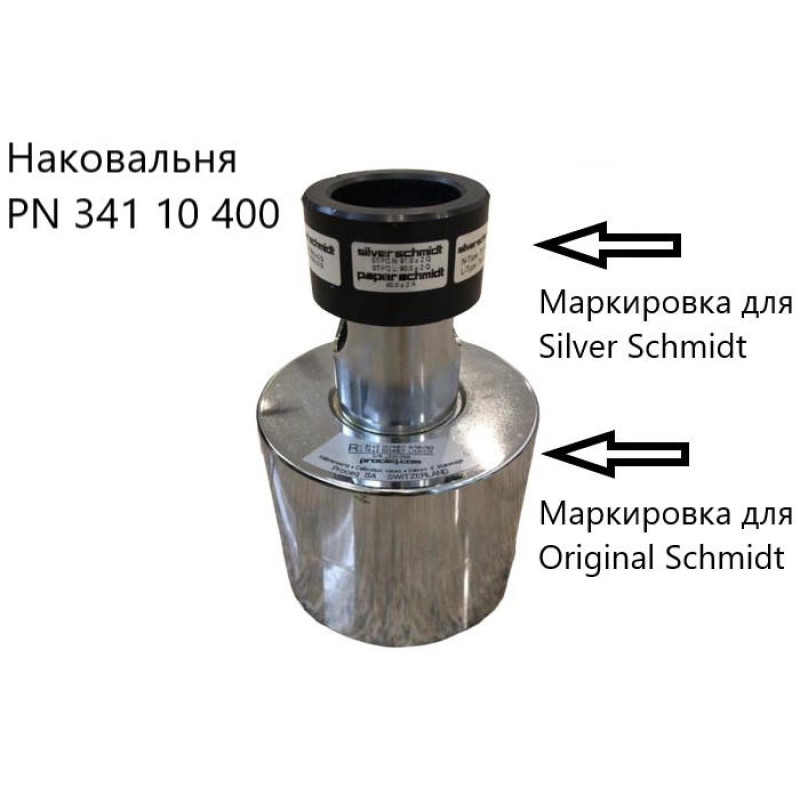

2	341 10 400	Original Schmidt, Original Schmidt Live, Original Schmidt OS8000, Digi Schmidt, Silver Schmidt, Silver Schmidt Live, Silver Schmidt OS8200, Paper Schmidt Rock Schmidt
3	341 01 411	Silver Schmidt, Silver Schmidt Live, Silver Schmidt OS8200

Организации, эксплуатирующие данное изделие:

АО «Научно-исследовательский центр «Строительство»
