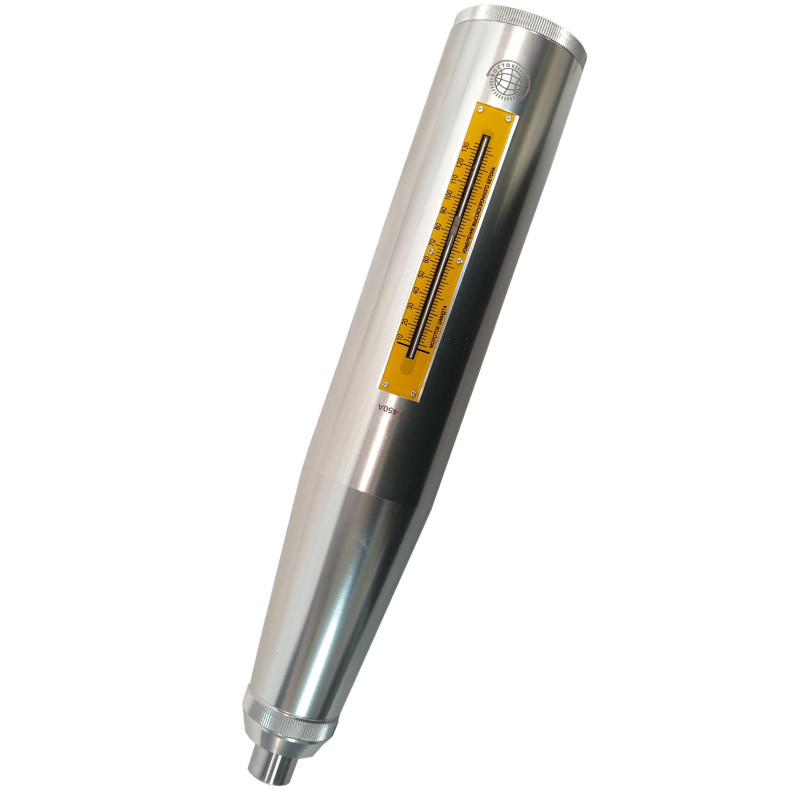

Молоток Шмидта В7-450А
- Производитель:
- Модель:002016
- Артикул:002016
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не внесено |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.
Назначение средства измерений:
Назначение средства измерений.
Приборы для определения прочности Молотки Шмидта (далее прибор / склерометр) предназначены для определения прочностных характеристик строительных материалов (конструкций) методами неразрушающего контроля по градуировочным таблицам, в том числе цементных бетонов, железобетонных изделий, кирпичей, камней (искусственных и горных пород), плитки (бордюрной, тротуарной и др.), швов со строительным раствором в кирпичной кладке и других строительных материалов.
Молотки Шмидта позволяют определить пригодность и проверить соответствие бетонных, кирпичных и др. строительных материалов требованиям ГОСТ и международных стандартов, а также произвести оценку физических и механических качеств цементного раствора, диагностировать расслоения и однородность различных стройматериалов, их твёрдость и упругость, зоны слабого уплотнения и другие.
Анализ с помощью склерометра — необходимый способ экспресс-диагностики, когда исследование более точными методами (разрушающими) оказывается невозможным, либо дополнительный, если имеется достаточно информации о поверхностной прочности объекта. При подборе модификации склерометра для контроля бетона, кирпича и других стройматериалов воспользуйтесь таблицей метрологических и технических характеристик прибора, в первую очередь учитывайте параметр диапазона измерений Молотка Шмидта.
| Модели 450/550/1000 для высокопрочного бетона строительных конструкций высотных зданий, мостов и других бетонных компонентов | |
| Модель В7-1000А Самый простой склерометр с аналоговым индикатором. Средний диапазон прочности на сжатие 48–90 Н/мм2 (МПа) со средней дискретностью измерений. |  |
| Модель В7-550А
Самый простой склерометр с аналоговым индикатором. Узкий диапазон прочности на сжатие 60–90 Н/мм2 (МПа) с высокой дискретностью измерений. |  |
| Модель В7-450А Самый простой склерометр с аналоговым индикатором. Широкий диапазон прочности на сжатие 20–110 Н/мм2 (МПа) с низкой дискретностью измерений. |  |
ВАЖНО! Международными стандартами предписывается проверять правильность показаний склерометра на тестовой наковальне для молотков Шмидта перед каждой рабочей сменой, а если в течение рабочей смены производиться большое количество испытаний прочности - то после каждой крупной серии таких измерений. Для заказа тестовой наковальни для склерометра перейдите в "225-В7 наковальня для молотка Шмидта".
Организации, эксплуатирующие данное изделие:
АО «Научно-исследовательский центр «Строительство»
Таблица 1. Метрологические и технические характеристики.
| Наименование характеристик | Значение | ||
| Модификация | В7-450А | В7-550А | В7-1000А |
| Диапазон показаний относительной высоты отскока бойка, % | от 10 до 100 | ||
| Пределы допускаемой абсолютной погрешности измерения относительной высоты отскока бойка, % | ±2,0 | ||
| Энергия удара, кгс·мм (Дж) | 450 (4,5) | 550 (5,5) | 1000 (9,8) |
| Диапазон определения прочности строительных материалов на сжатие, Н/мм2 (МПа) | от 20 до 110 | от 60 до 90 | от 48 до 90 |
| Жёсткость пружины, Н/мм | 1,58±0,1 | 1,93±0,15 | 3,51±0,3 |
| Габаритные размеры, мм, не более - длина - диаметр |
430 64 |
350 54 |
486 65 |
| Масса, кг, не более | 3,0 | 2,0 | 3,5 |
Таблица 2. Общие технические характеристики.
| Наименование характеристик | Значение | |
| Средний срок службы, лет | 5 | |
| Гарантийный срок эксплуатации молотка Шмидта | 6 месяцев | |
| Параметры электрического питания у моделей с цифровой индикацией: - напряжение постоянного тока, В - потребляемая мощность, Вт |
12 ±3 1,5 | |
| Параметры окружающей воздушной среды: -рекомендуемый температурный диапазон для измерений (по стандартам), °С -рабочий температурный диапазон при эксплуатации, °С -температурный диапазон при транспортировке и хранении, °С -относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +5 до +35 от +15 до +35 от -10 до +60 80 % от 86,0 до 106,7 | |
| Толщина и типы контролируемых изделий из бетона: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А |
70 мм … ∞ 50 мм … 100 мм 30 мм … ∞ 200 мм … ∞ 150 мм … ∞ 130 мм … ∞
| |
| Шероховатость контролируемой поверхности, не более (Ra) · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А |
40 мкм 40 мкм 40 мкм 100 мкм 80 мкм 60 мкм
| |
| Радиус кривизны контролируемой поверхности, не менее | 230 мм
| |
| Пределы основной относительной погрешности определения прочности | ± 10 %
| |
| Твёрдость рабочих поверхностей бойка и индентора (ударного плунжера), не менее | 60 HRC
| |
| Шероховатость ударной части индентора (ударного плунжера), не более | 10 мкм
| |
| Радиус сферы индентора (ударного плунжера) Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 Модель В7-75А, В7-75Ц Модель В7-20А, В7-20Ц Модель В7-1000А Модель В7-550А Модель В7-450А |
25 ± 1 мм 25 ± 1 мм 25 ± 1 мм 18 ± 1 мм 18 ± 1 мм 18 ± 1 мм
| |
| Проверка работоспособности молотка производится на тестовой металлической наковальне. Среднее значение при ударе на тестовой металлической наковальне твёрдостью 58 … 62 HRC: · Модель В7-225А, В7-225АЦ, В7-225Ц, В7-225Ц2-1 · Модель В7-75А, В7-75Ц · Модель В7-20А, В7-20Ц · Модель В7-1000А · Модель В7-550А · Модель В7-450А |
80 ± 2 74 ± 2 74 ± 2 83 ± 2 83 ± 2 88 ± 2
| |

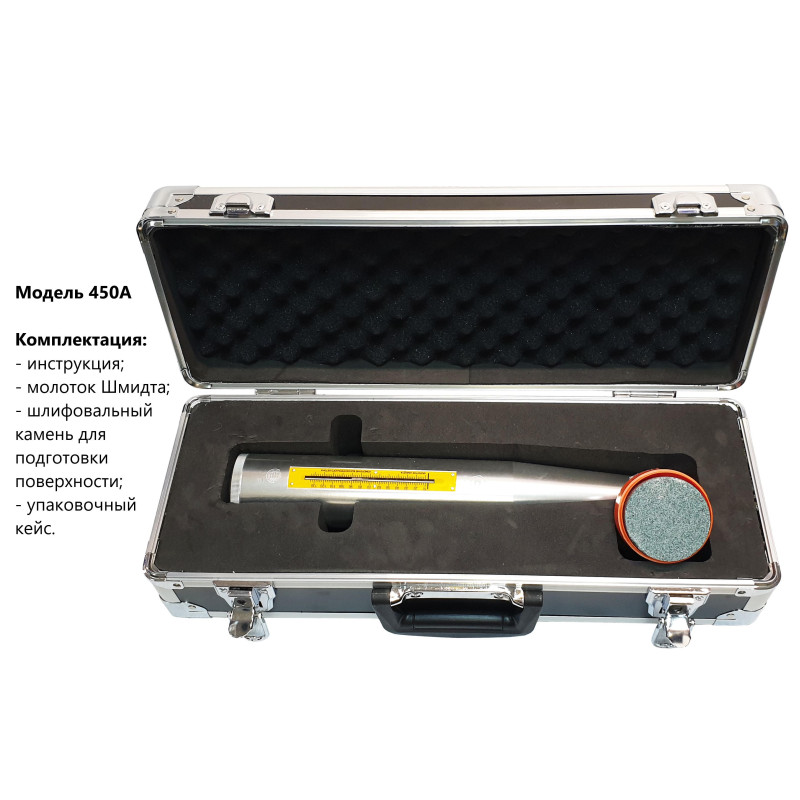

| БАЗОВАЯ КОМПЛЕКТАЦИЯ (вкл. в стоимость прибора) | |
| Наименование | Кол-во |
| Молоток Шмидта (модель по выбору заказчика) | 1 шт. |

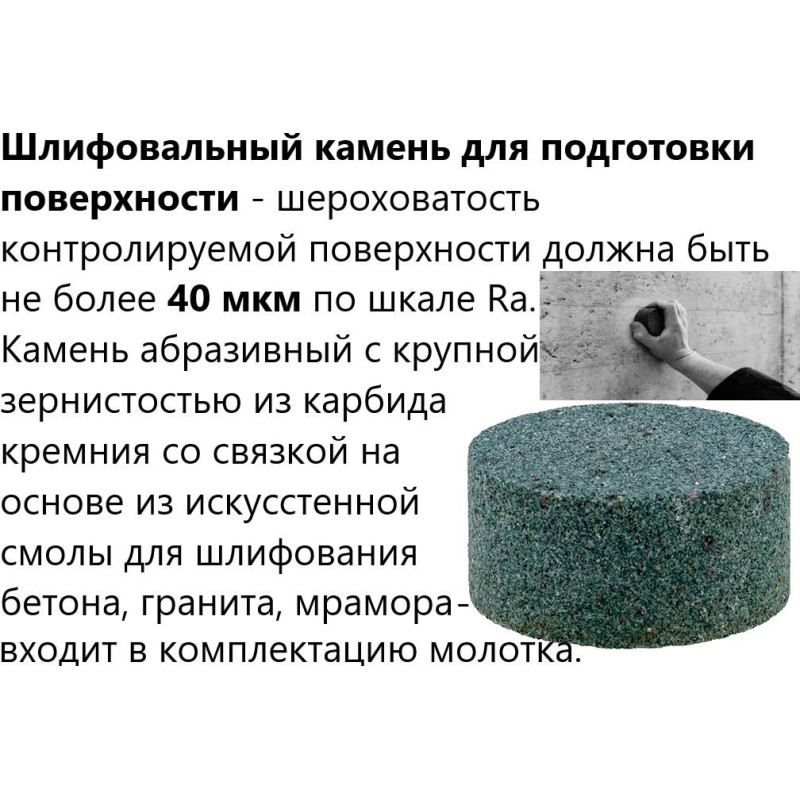

| Шлифовальный камень для подготовки поверхности | 1 шт. |
| Паспорт и руководство по эксплуатации | 1 экз. |

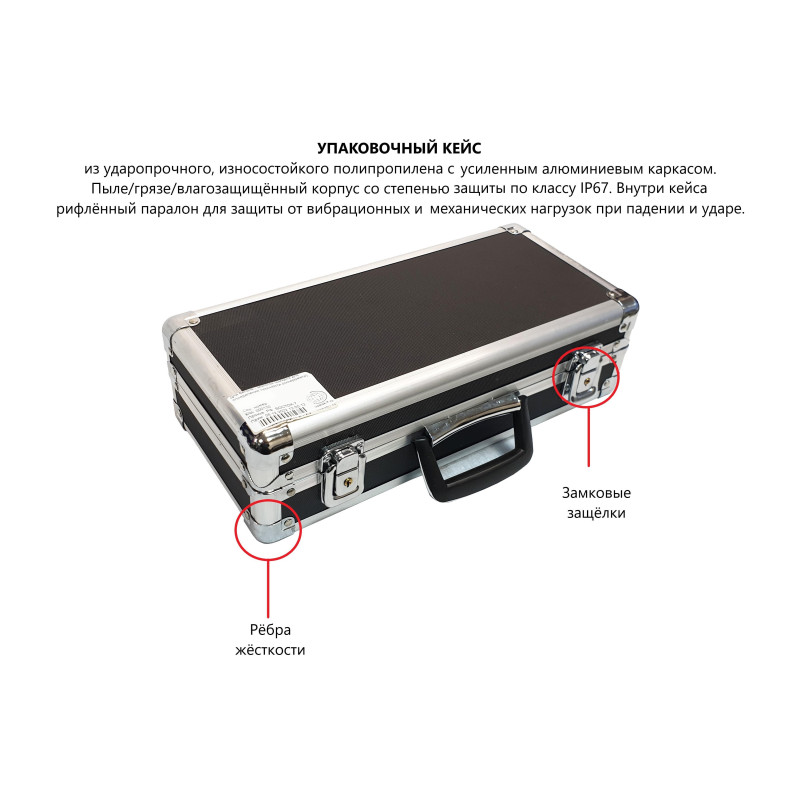

| Кейс противоударный для хранения и переноски | 1 шт. |
| Блок управления1) | 1 шт. |
| Зарядное устройство1) | 1 шт. |
| USB-кабель и диск с ПО1) | 1 шт. |
| ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по заказу, не вкл. в стоимость прибора) | |
| ______________ 1) для приборов с цифровым блоком индикации (если применимо) | |
