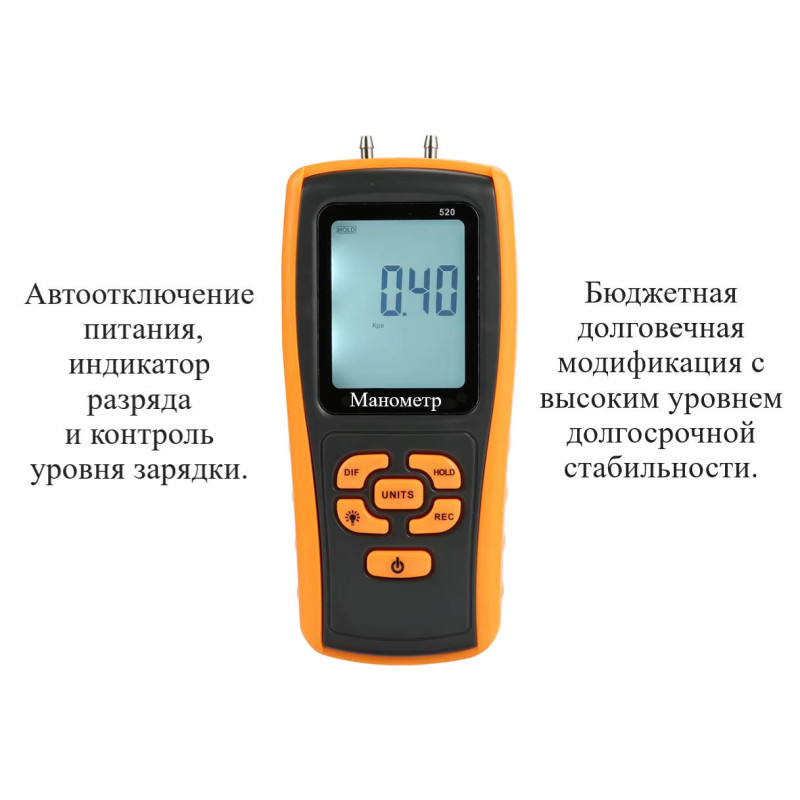

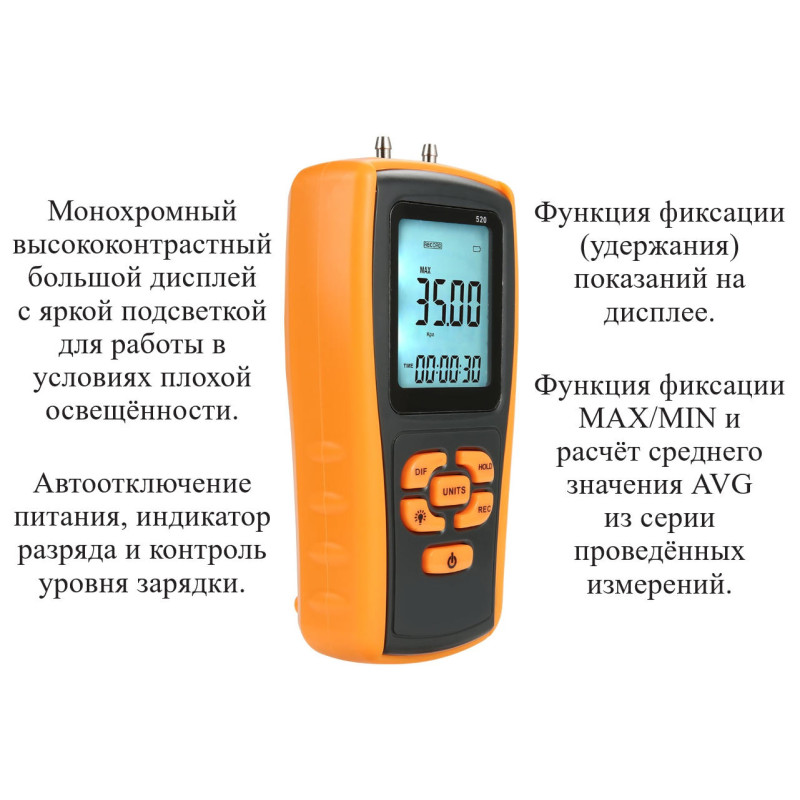

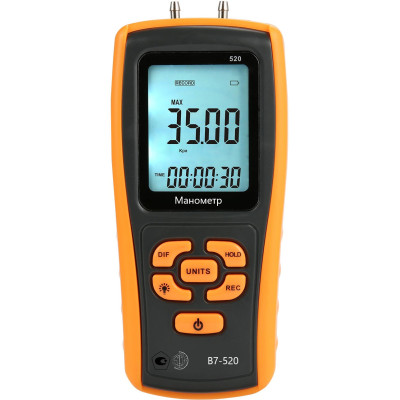

Манометр давления газа, жидкости и пара цифровой дифференциальный В7-520 ±35 кПа
- Производитель:
- Модель:002442
- Артикул:002442
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 93564-24 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | KZ.02.03.024352-2025/93564-24 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений
Манометры портативные В7 (далее по тексту – манометры) предназначены для измерений избыточного давления жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа.
Манометры электронные избыточного давления В7-520 предназначены для измерения разности (перепада) давлений жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа. Основное назначение – измерение давления при ревизии, ремонтных работах, пусконаладке вентиляционных, климатических и нагревательных систем, в т. ч. для котельного оборудования/котлов отопления (бытовые и промышленные топливо сжигающие установки) при настройке тяги дымохода
Типичные области применения электронного манометра:
Отличительные особенности:
| Метрологические характеристики | ||||||
| Наименование характеристики | Значение | |||||
| Модификации | ||||||
| В7-505 | В7-510 | В7-511 | В7-520 | В7-522 | В7-51011) | |

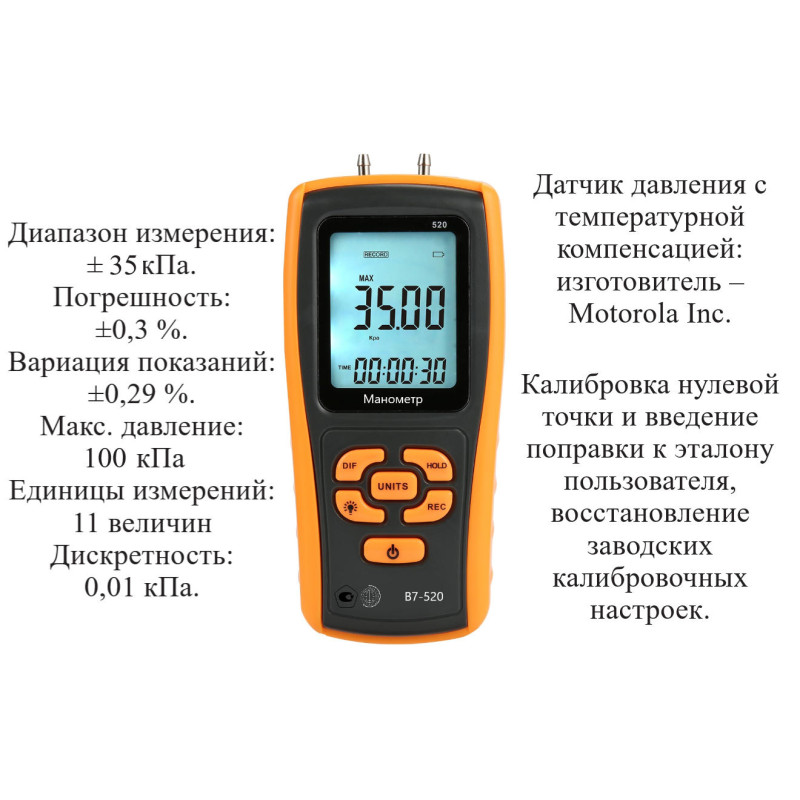

| Диапазон измерений разности давлений, кПа2) | от -2,49 до+2,49 | от -10 до +10 | от -10 до +10 | от -35 до +35 | от -100 до +100 | от -0,125 до +0,125 от -0,25 до +0,25 от -1 до +1 от -2 до +2 от -4 до +4 от -10 до +10 от -40 до +40 от -50 до +50 от -125 до +125 от -250 до +250 |
| Диапазон измерений избыточного давления, кПа2) – модификация В7-521 | от 0 до +35 | |||||
| Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % – модификация В7-510 – модификация В7-511 – модификация В7-520 – модификация В7-522 – модификация В7-5101 – модификация В7-521 |
±0,3 | |||||
| Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % – модификация В7-505 | ±0,25 | |||||
| Вариация показаний, приведенная к диапазону измерений, % | ±0,29 | |||||
| Максимальное рабочее давление (Рраб), кПа | 43,58 | 50 | 50 | 100 | 400 | – |
| Нормальные условия эксплуатации: – температура окружающей среды, ºС – относительная влажность, %, не более – атмосферное давление, кПа |
от +21 до +25
80
от 84 до 106,7 | |||||
| 1) Конкретные значения указаны в паспорте 2) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации | ||||||
| Технические характеристики | |||||||
| Наименование характеристики | Значение | ||||||
| В7-505 | В7-510 | В7-511 | В7-520 | В7-521 | В7-522 | В7-5101 | |

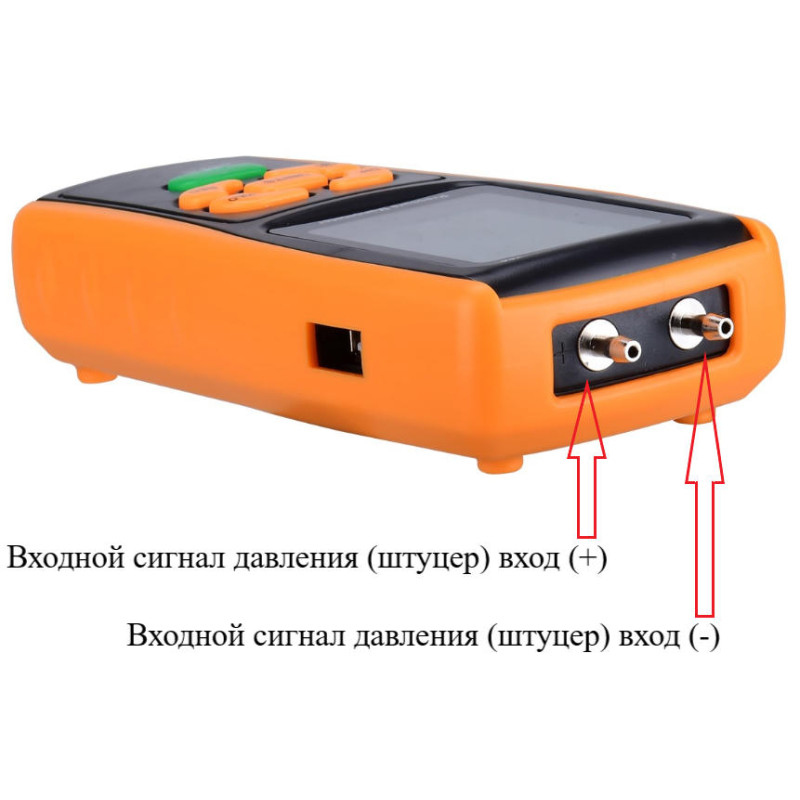

| Диаметр трубки (штуцера), мм | 1,9 | 4 | 4 | 4 | 9,5 | 4 | 4 |
| К-во единиц измерений | 13 | 11 | 11 | 11 | 11 | 11 | 13 |
| Автоматическая температурная компенсация | + | - | + | + | + | + | + |
| Дискретность (разрешение), кПа | 0,01 | - 2) | |||||
| Память (к-во записей) | ≤10000 | ≤16000 3) | |||||
| Интервал записей, с | - | от 1 до 9999 | |||||

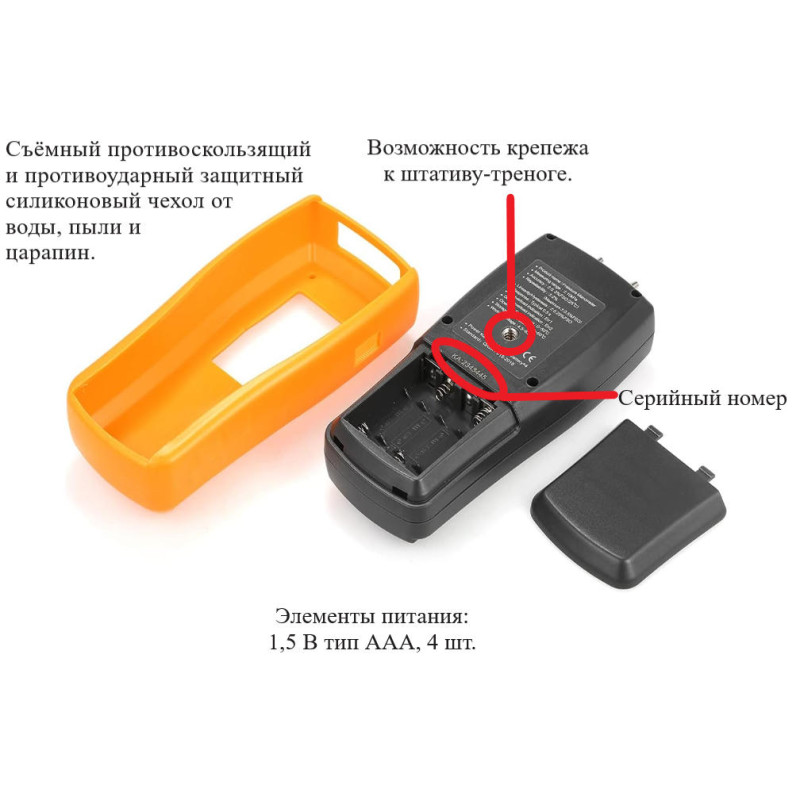

| Питание | 1,5V AAA батарея 4 шт. | 5V 1A Li-ion аккумулятор. | |||||
| Настраиваемый интервал автоотключения, минут | - | от 1 до 99 | |||||
| Повторяемость | ±0,2% (макс. ±0,5%) | ||||||
| Линейность/гистерезис: | ±0,29% | ||||||
| Время измерения (отклик), с | 0,5 | ||||||

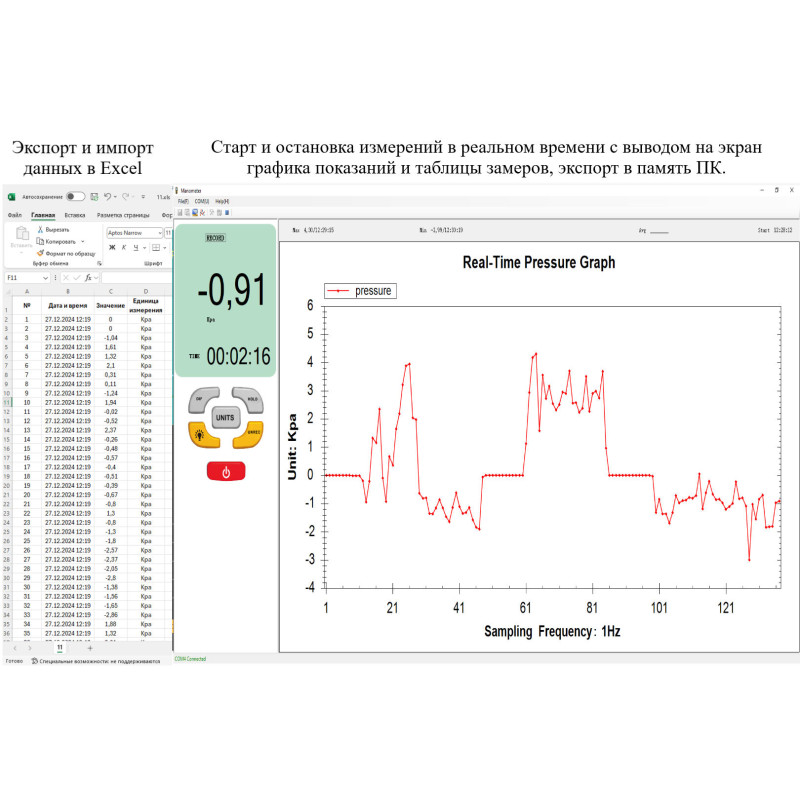

| Цифровые интерфейсы | USB | ||||||
| Параметры электропитания: – напряжение сети переменного тока, В – частота, Гц | от 205 до 230 от 50 до 60 | ||||||
| Рабочие условия эксплуатации: −температура окружающей среды, ºС −относительная влажность, %, не более − атмосферное давление, кПа |
от 0 до +50; от -5 до +50 1) 80 от 86 до 106,7 | ||||||
| Условия хранения | −10...+50°C, 0...90%RH | ||||||

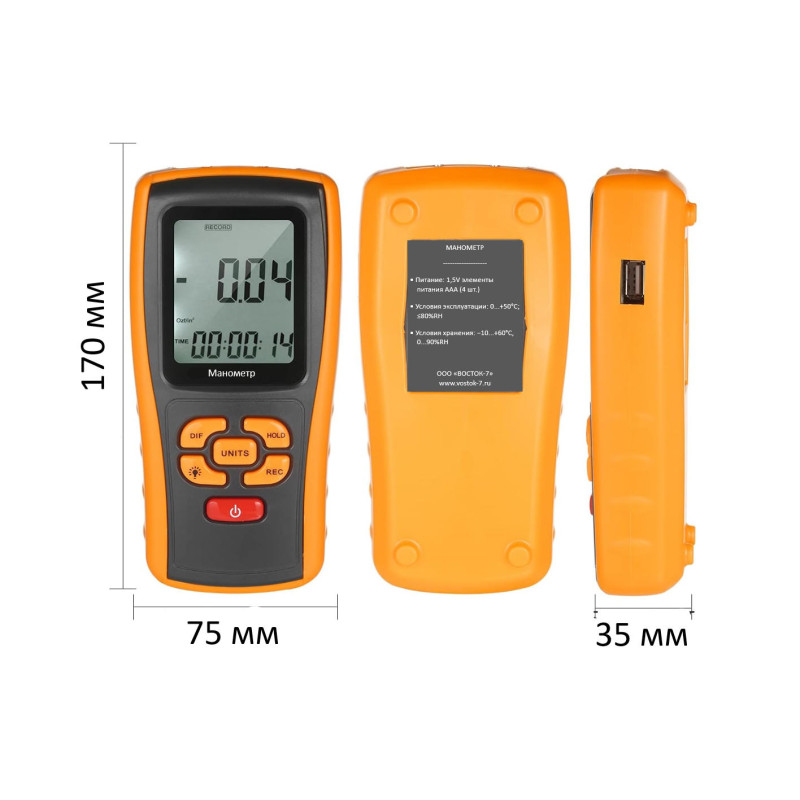

| Габаритные размеры, мм, не более: − длина×ширина×высота | 210×75×48 | ||||||
| Масса, г., не более | 323 | ||||||
| Индикация низкого заряда | Есть | ||||||
| Средний срок службы, лет, не менее | 8 | ||||||
| Средняя наработка на отказ, ч, не менее | 30000 | ||||||
| 1) Только для В7-5101 2) Указаны ниже в Таблице «Модификация B7-5101» 3) К-во сохраняемых записей в памяти манометра. При подключении прибора к ПК количество сохраняемых записей не ограничено. | |||||||
| Модификации B7-510, В7-511, В7-520, В7-522 | ||||
| Модификация | 11 единиц измерений: | Диапазон | Разрешение (дискретность) | Максимальное давление |
| В7-510 | Бар (bar) | 0.100 | 0.001 | 0.500 |
| В7-511 | ||||
| В7-520 | 0.350 | 1.500 | ||
| В7-522 | 1.000 | 4.000 | ||
| В7-510 | мБар (mbar) | 100.0 | 0.1 | 500 |
| В7-511 | ||||
| В7-520 | 350.0 | 1500 | ||
| В7-522 | 1000 | 4000 | ||
| В7-510 | кПа (Kpa) | 10.00 | 0.01 | 50 |
| В7-511 | ||||
| В7-520 | 35.00 | 100 | ||
| В7-522 | 100.0 | 400 | ||
| В7-510 | кгc/см2 (Kgf/cm2) | 0.101 | 0.001 | 0.509 |
| В7-511 | ||||
| В7-520 | 0.356 | 1.529 | ||
| В7-522 | 1.019 | 4.078 | ||
| В7-510 | мм ртутного столба (mmHg) | 75.0 | 0.1 | 375.0 |
| В7-511 | ||||
| В7-520 | 262.5 | 1125.0 | ||
| В7-522 | 750.0 | 3000 | ||
| В7-510 | см водяного столба (смН2О) | 101.9 | 0.1 | 509.5 |
| В7-511 | ||||
| В7-520 | 356.6 | 1528.5 | ||
| В7-522 | 1019 | 4078 | ||
| В7-510 | Унция*с/дюйм2 (Ozf/in2) | 23.20 | 0.01 | 116.0 |
| В7-511 | ||||
| В7-520 | 81.20 | 348.0 | ||
| В7-522 | 227.5 | 910.2 | ||
| В7-510 | Фунт/дюйм2 (PSI) | 1.450 | 0.001 | 7.251 |
| В7-511 | ||||
| В7-520 | 5.076 | 21.755 | ||
| В7-522 | 14.50 | 58.01 | ||
| В7-510 | Дюймов ртутного столба (inHg) | 2.95 | 0.01 | 14.76 |
| В7-511 | ||||
| В7-520 | 10.33 | 44.29 | ||
| В7-522 | 29.52 | 118.1 | ||
| В7-510 | Дюймов водяного столба (inH2O) | 40.1 | 0.1 | 200.5 |
| В7-511 | ||||
| В7-520 | 140.3 | 601.5 | ||
| В7-522 | 401.4 | 1605 | ||
| В7-510 | Фунтов водяного столба (ftH2O) | 3.34 | 0.01 | 16.70 |
| В7-511 | ||||
| В7-520 | 11.69 | 50.10 | ||
| В7-522 | 33.45 | 133.8 | ||
| Наименование | Количество |
| Манометр портативный В7 (модификация B7-5101, В7-505, B7-510, В7-511, В7-520, B7-521, В7-522) | 1 шт. |
| Руководство по эксплуатации и монтажу | 1 экз. 1) |
| Паспорт | 1 экз. 1) |
| Трубка (прозрачный шланг из силикагеля) | 2 шт. 2) |

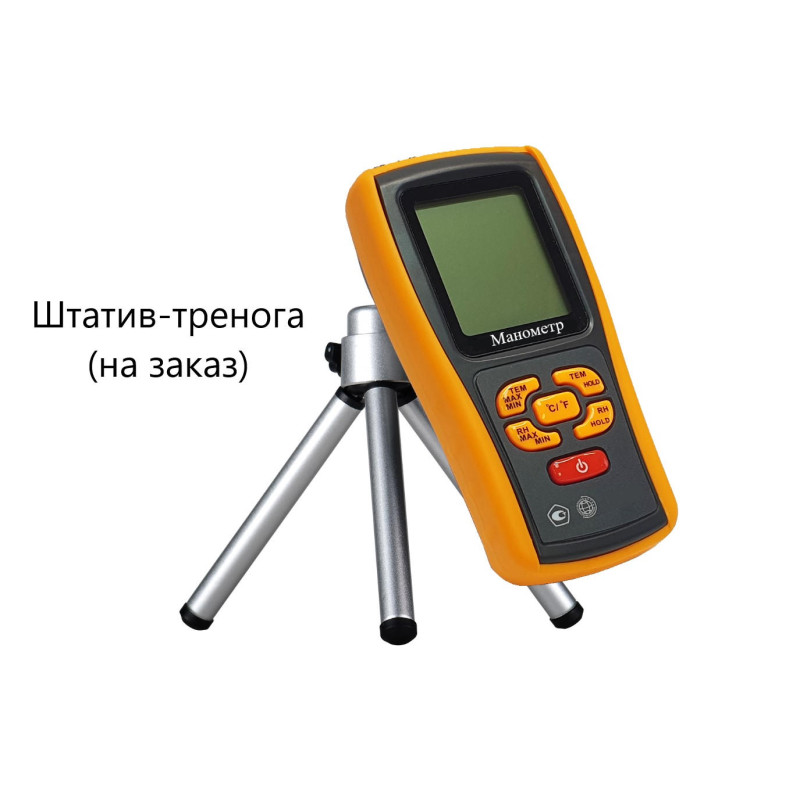

| Штатив-тренова | На заказ |

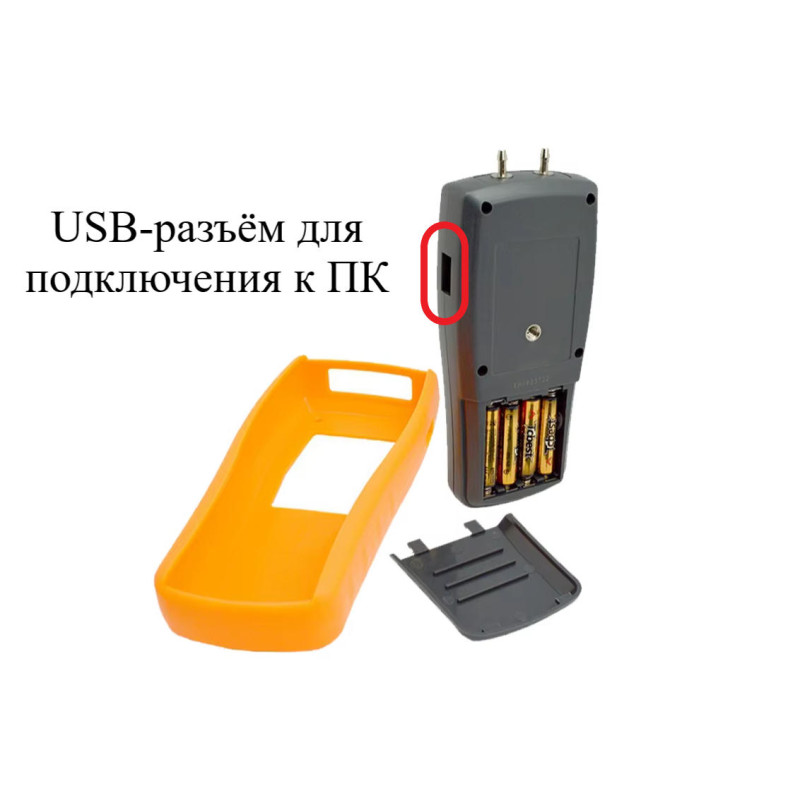

| USB кабель для работы от сети | 1 шт. |
| 1) Допускается: – прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; – поставка на электронном носителе; – доступно для свободного скачивания на сайте www.vostok-7.ru 2) Исключения: – Трубка 1 шт. для модификации В7-521 – Трубка (прозрачный шланг из ПВХ) 2 шт. дополнительно для моделей B7-510, В7-511, В7-520, 522 | |
