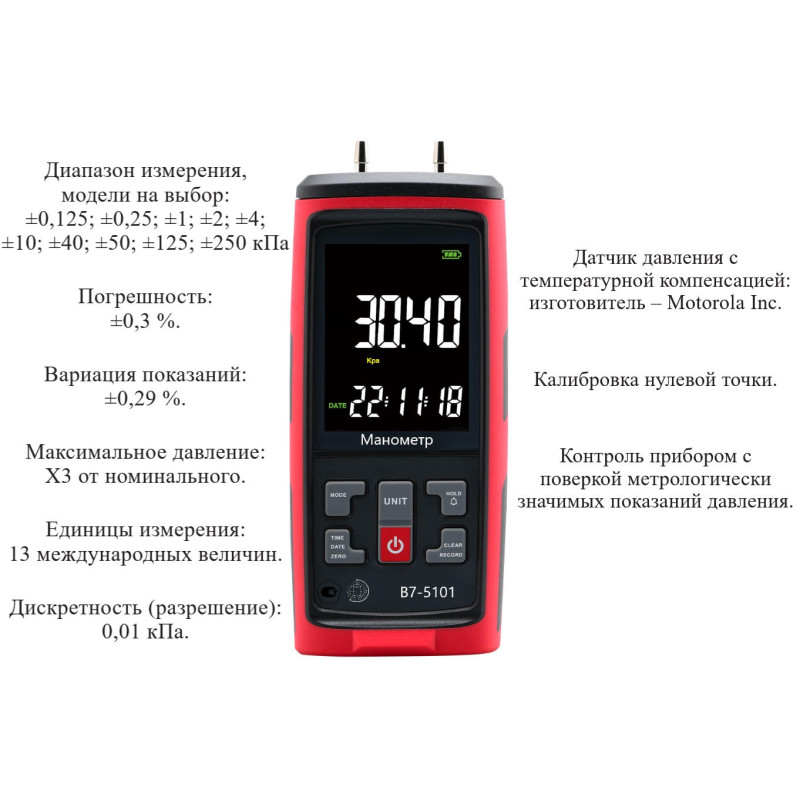

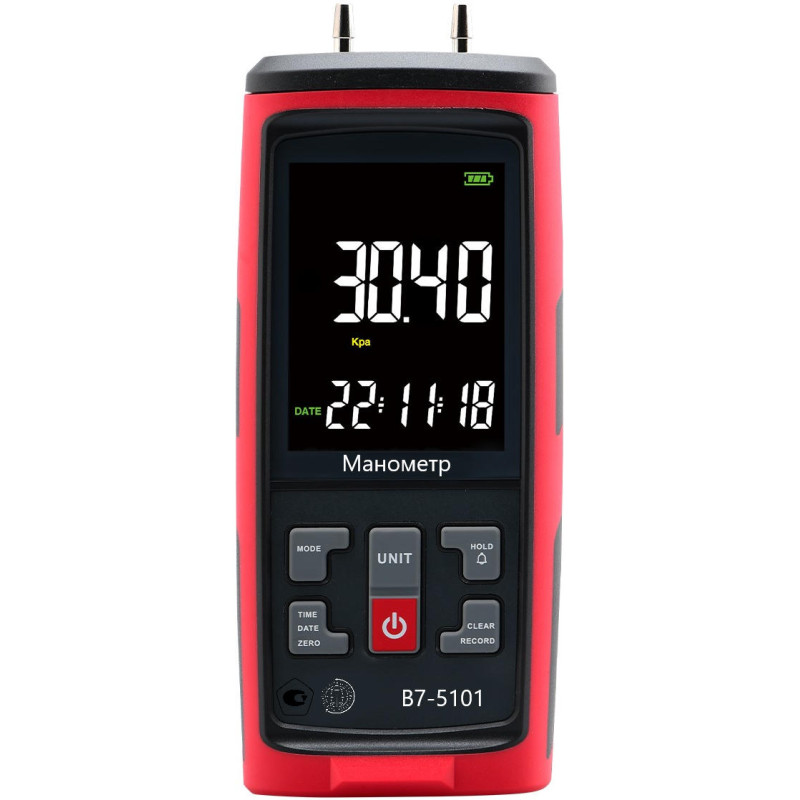

Манометр давления газа, жидкости и пара цифровой дифференциальный В7-5101 ±700 кПа
- Производитель:
- Модель:002575
- Артикул:002575
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 93564-24 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | KZ.02.03.024352-2025/93564-24 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений
Манометры портативные В7 (далее по тексту – манометры) предназначены для измерений избыточного давления жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа.

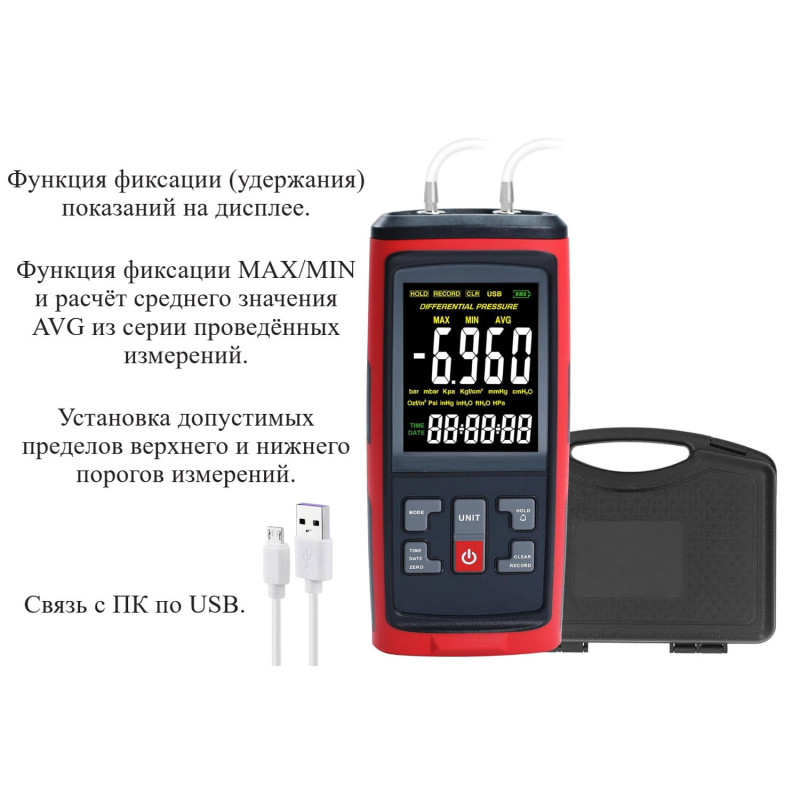

Манометры цифровые дифференциальные В7-5101 ±700 - это модели манометров с диапазоном измерения ±700 кПа предназначенные для измерения разности (перепада) давлений жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа. Основное назначение – измерение давления при ревизии, ремонтных работах, пусконаладке вентиляционных, климатических и нагревательных систем, в т. ч. для котельного оборудования/котлов отопления (бытовые и промышленные топливо сжигающие установки) при настройке тяги дымохода. Также частыми областями применения являются замеры давления в кровяной и дыхательной системах человека, отрицательного давления в пылезащитных (беспылевых камерах), определение ветрового давления (нагрузки).
Типичные области применения электронного манометра:
Отличительные особенности:
| Метрологические характеристики | ||||||
| Наименование характеристики | Значение | |||||
| Модификации | ||||||
| В7-505 | В7-510 | В7-511 | В7-520 | В7-522 | В7-51011) | |
| Диапазон измерений разности давлений, кПа2) | от -2,49 до+2,49 | от -10 до +10 | от -10 до +10 | от -35 до +35 | от -100 до +100 | от -0,125 до +0,125 от -0,25 до +0,25 от -1 до +1 от -2 до +2 от -4 до +4 от -10 до +10 от -40 до +40 от -50 до +50 от -100 до +100 от -200 до +200 от -700 до +700 |
| Диапазон измерений избыточного давления, кПа2) – модификация В7-521 | от 0 до +35 | |||||
| Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % – модификация В7-510 – модификация В7-511 – модификация В7-520 – модификация В7-522 – модификация В7-5101 – модификация В7-521 |
±0,3 | |||||
| Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % – модификация В7-505 | ±0,25 | |||||
| Вариация показаний, приведенная к диапазону измерений, % | ±0,29 | |||||
| Максимальное рабочее давление (Рраб), кПа | 43,58 | 50 | 50 | 100 | 400 | – |
| Нормальные условия эксплуатации: – температура окружающей среды, ºС – относительная влажность, %, не более – атмосферное давление, кПа |
от +21 до +25
80
от 84 до 106,7 | |||||
| 1) Конкретные значения указаны в паспорте 2) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации | ||||||
| Технические характеристики | |||||||
| Наименование характеристики | Значение | ||||||
| В7-505 | В7-510 | В7-511 | В7-520 | В7-521 | В7-522 | В7-5101 | |
| Диаметр трубки (штуцера), мм | 1,9 | 4 | 4 | 4 | 9,5 | 4 | 4 |
| К-во единиц измерений | 13 | 11 | 11 | 11 | 11 | 11 | 13 |
| Автоматическая температурная компенсация | + | - | + | + | + | + | + |
| Дискретность (разрешение), кПа | 0,01 | - 2) | |||||
| Память (к-во записей) | ≤10000 | ≤16000 3) | |||||
| Интервал записей, с | - | от 1 до 9999 | |||||

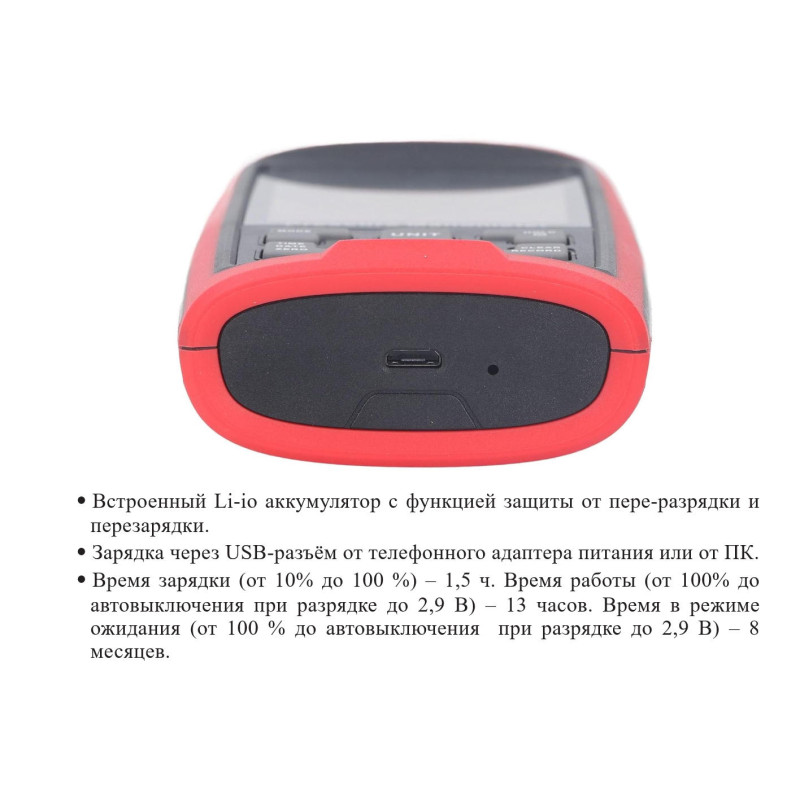

| Питание | 1,5V AAA батарея 4 шт. | 5V 1A Li-ion аккумулятор. | |||||

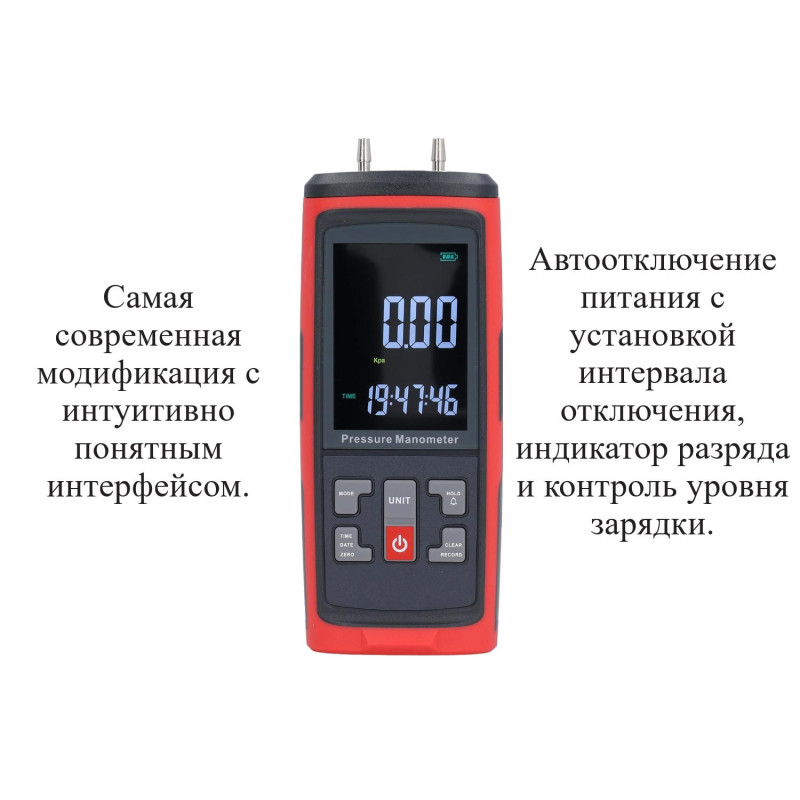

| Настраиваемый интервал автоотключения, минут | - | от 1 до 99 | |||||
| Повторяемость | ±0,2% (макс. ±0,5%) | ||||||
| Линейность/гистерезис: | ±0,29% | ||||||
| Время измерения (отклик), с | 0,5 | ||||||

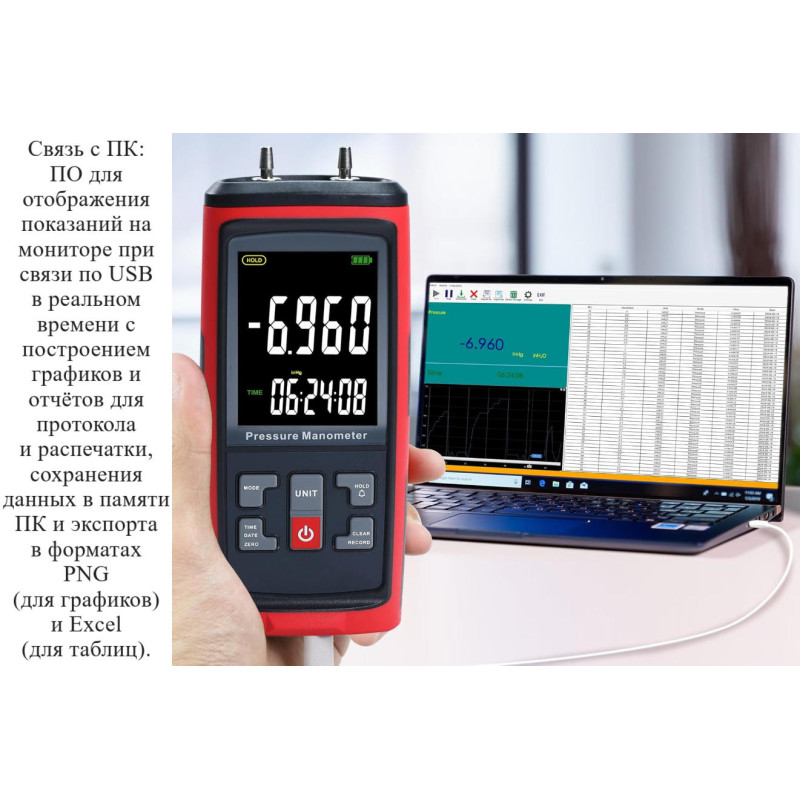

| Цифровые интерфейсы | USB | ||||||
| Параметры электропитания: – напряжение сети переменного тока, В – частота, Гц | от 205 до 230 от 50 до 60 | ||||||
| Рабочие условия эксплуатации: −температура окружающей среды, ºС −относительная влажность, %, не более − атмосферное давление, кПа |
от 0 до +50; от -5 до +50 1) 80 от 86 до 106,7 | ||||||
| Условия хранения | −10...+50°C, 0...90%RH | ||||||

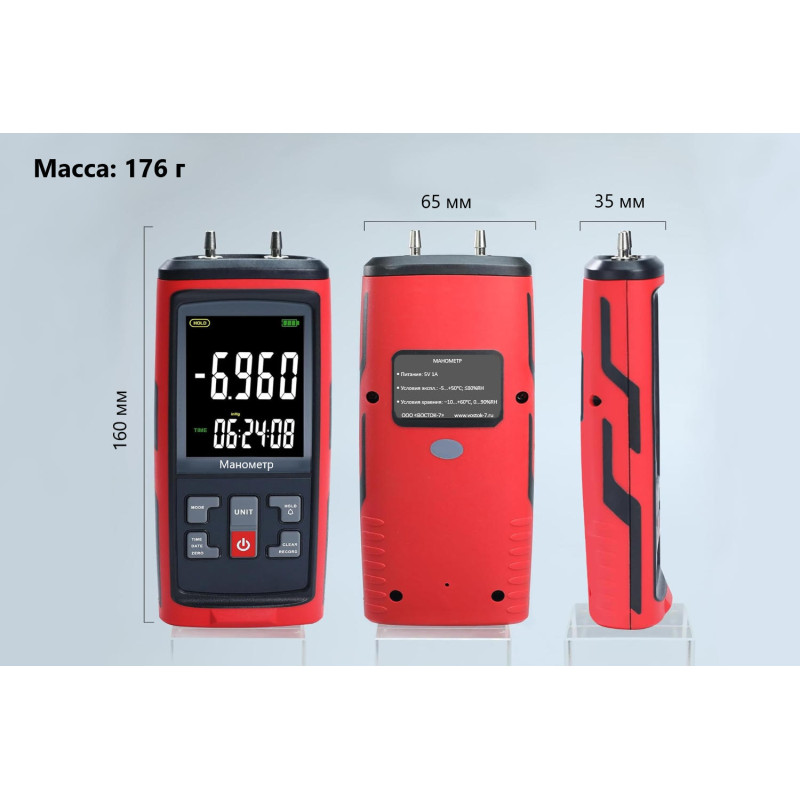

| Габаритные размеры, мм, не более: − длина×ширина×высота | 210×75×48 | ||||||
| Масса, г., не более | 323 | ||||||
| Индикация низкого заряда | Есть | ||||||
| Средний срок службы, лет, не менее | 8 | ||||||
| Средняя наработка на отказ, ч, не менее | 30000 | ||||||
| 1) Только для В7-5101 2) Указаны ниже в Таблице «Модификация B7-5101» 3) К-во сохраняемых записей в памяти манометра. При подключении прибора к ПК количество сохраняемых записей не ограничено. | |||||||
| Модификация B7-5101 | ||

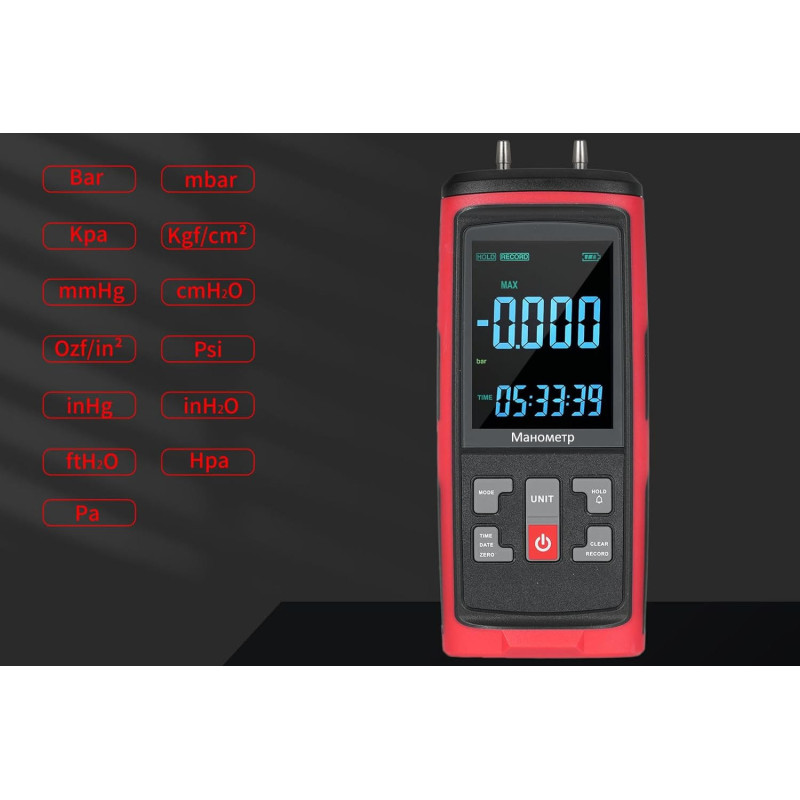

| 13 единиц измерений: Бар (bar); мБар (mbar); кПа (Kpa); кгc/см2 (Kgf/cm2); мм ртутного столба (mmHg); см водяного столба (смН2О); Унция*с/дюйм2 (Ozf/in2); Фунт/дюйм2 (PSI); Дюймов ртутного столба (inHg); Дюймов водяного столба (inH2O); Фунтов водяного столба (ftH2O); Гектопаскаль (gPa); Паскаль (Pa) Температурная компенсация: -5…+50 0С. Перепады давления во время измерений, вызванные изменениями температуры, компенсируются благодаря функции температурной компенсации. | ||

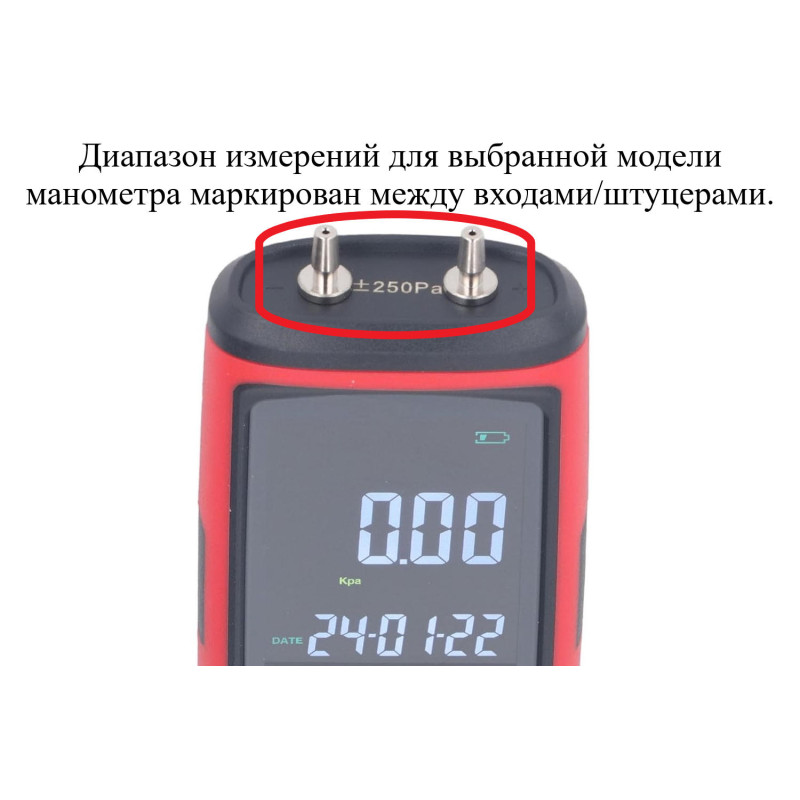

| Модель манометра | Диапазон измерений разности давлений, кПа | Разрешение (дискретность), кПа |
| В7-5101-125PA | от -0,125 до +0,125 | 0,001 |
| В7-5101-250PA | от -0,25 до +0,25 | 0,001 |
| В7-5101-1KPA | от -1 до +1 | 0,005 |
| В7-5101-2KPA | от -2 до +2 | 0,01 |
| В7-5101-4KPA | от -4 до +4 | 0,01 |
| В7-5101-10KPA | от -10 до +10 | 0,01 |
| В7-5101-40KPA | от -40 до +40 | 0,02 |
| В7-5101-50KPA | от -50 до +50 | 0,02 |
| В7-5101-125KPA | от -125 до +125 | 0,1 |
| В7-5101-250KPA | от -250 до +250 | 0,1 |

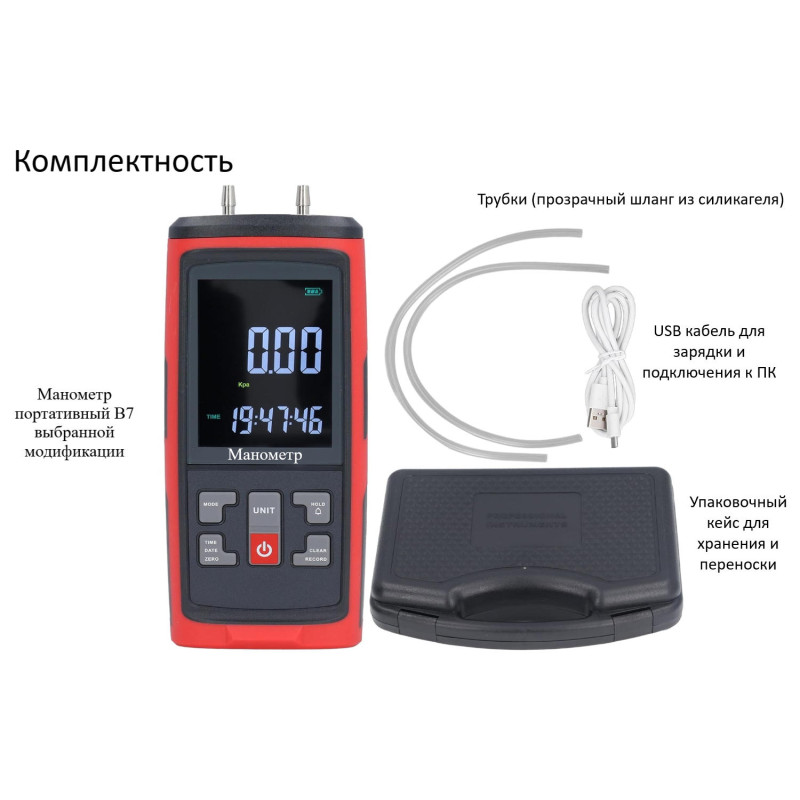

| Наименование | Количество |
| Манометр портативный В7 (модификация B7-5101, В7-505, B7-510, В7-511, В7-520, B7-521, В7-522) | 1 шт. |
| Руководство по эксплуатации и монтажу | 1 экз. 1) |
| Паспорт | 1 экз. 1) |
| Трубка (прозрачный шланг из силикагеля) | 2 шт. 2) |
| Штатив-тренова | На заказ |
| USB кабель для работы от сети | 1 шт. |
| 1) Допускается: – прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; – поставка на электронном носителе; – доступно для свободного скачивания на сайте www.vostok-7.ru 2) Исключения: – Трубка 1 шт. для модификации В7-521 – Трубка (прозрачный шланг из ПВХ) 2 шт. дополнительно для моделей B7-510, В7-511, В7-520, 522 | |
