Толщиномеры индикаторные Mitutoyo серий 7 и 547, модификации
- Производитель:
- Модель:001189
- Артикул:001189
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 32062-20 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
НАЗНАЧЕНИЕ СРЕДСТВА ИЗМЕРЕНИЙ:
Толщиномеры серий 7 и 547 (далее − толщиномеры) предназначены для измерений толщины изделий из пластика, стекла, дерева, бумаги, резины, металла и т.п.
ОПИСАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ:
Толщиномеры серии 7 состоят из корпуса, арретира, измерительной пятки, на продолжении которой находится измерительная головка. Все толщиномеры имеют круглую аналоговую шкалу (индикатор/отсчётное устройство) и устанавливаются на ноль путём её вращения.
Принцип работы толщиномера серии 7 основан на преобразовании линейных перемещений измерительного стержня через рычажно-зубчатую передачу в угловые перемещения стрелки относительно ее шкалы.
Эти индикаторные толщиномеры предназначены для быстрого измерения толщины. Толщиномеры серии 7 изготавливаются следующих модификаций:

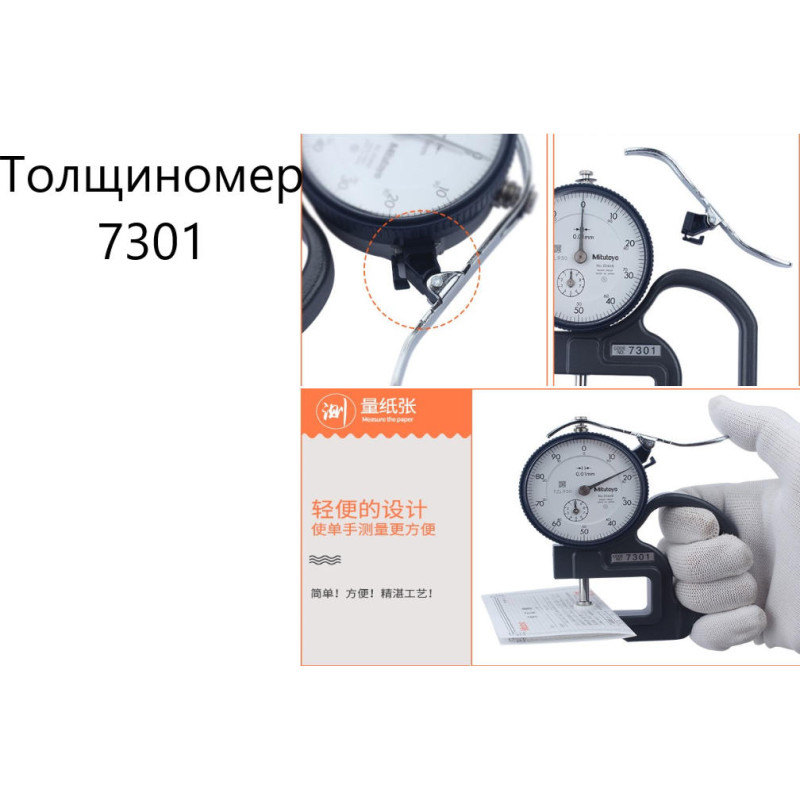

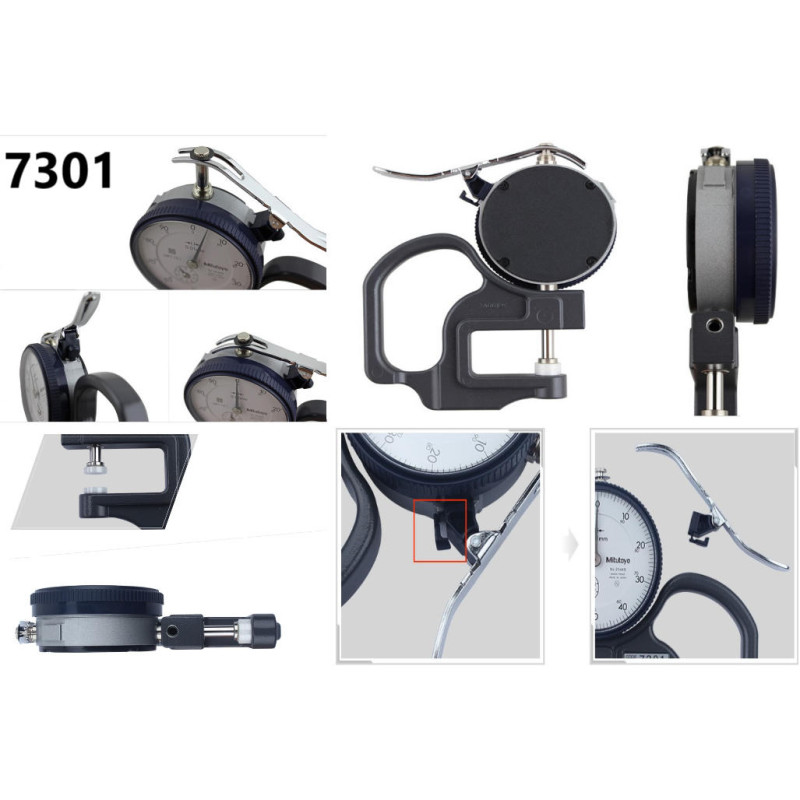

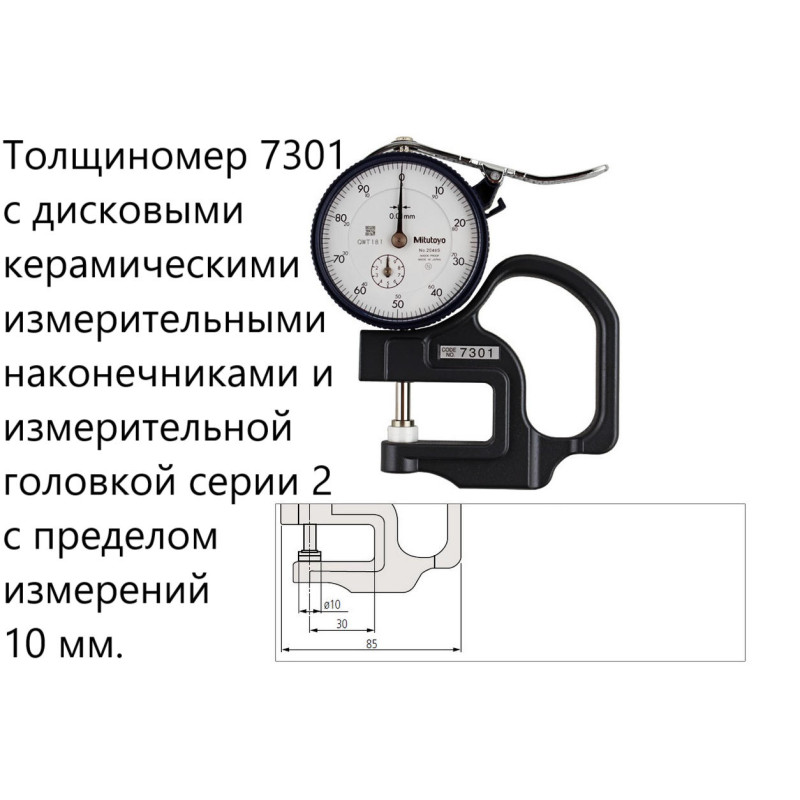

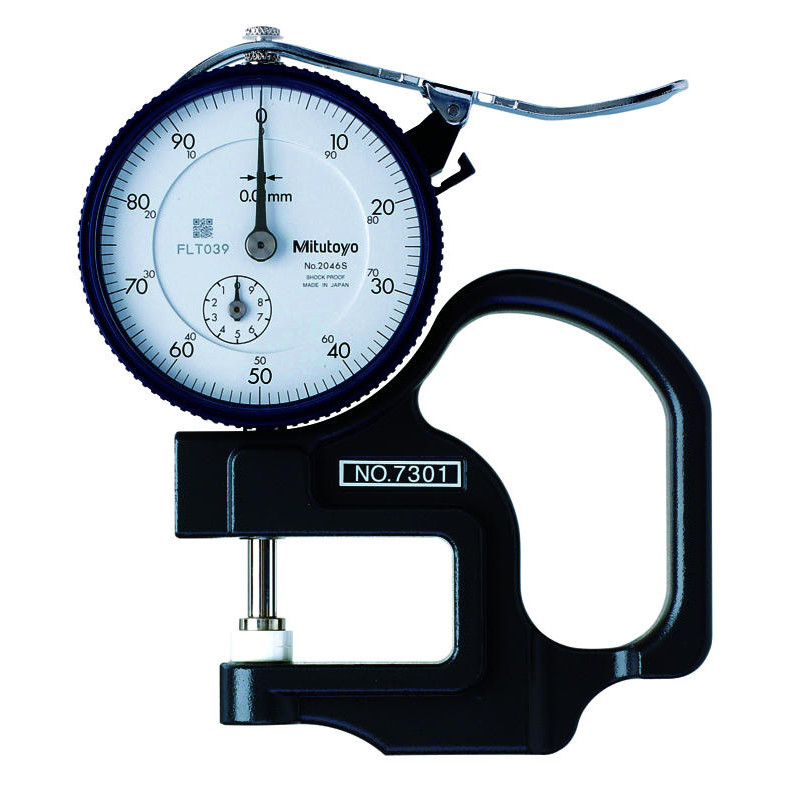

- 7301 с дисковыми керамическими измерительными наконечниками и измерительной головкой серии 2 с пределом измерений 10 мм;

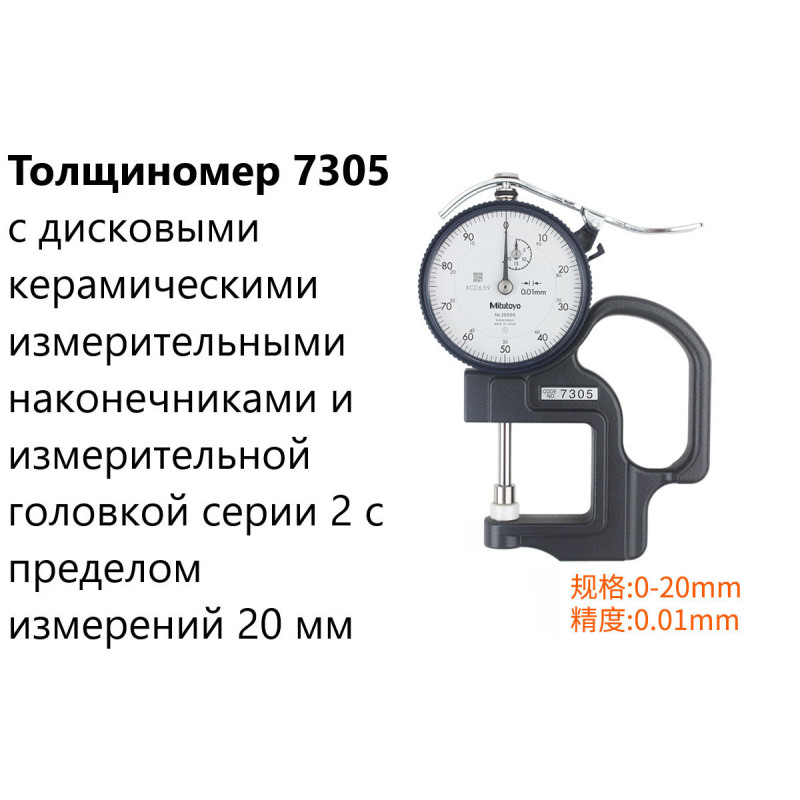

- 7305 с дисковыми керамическими измерительными наконечниками и измерительной головкой серии 2 с пределом измерений 20 мм;

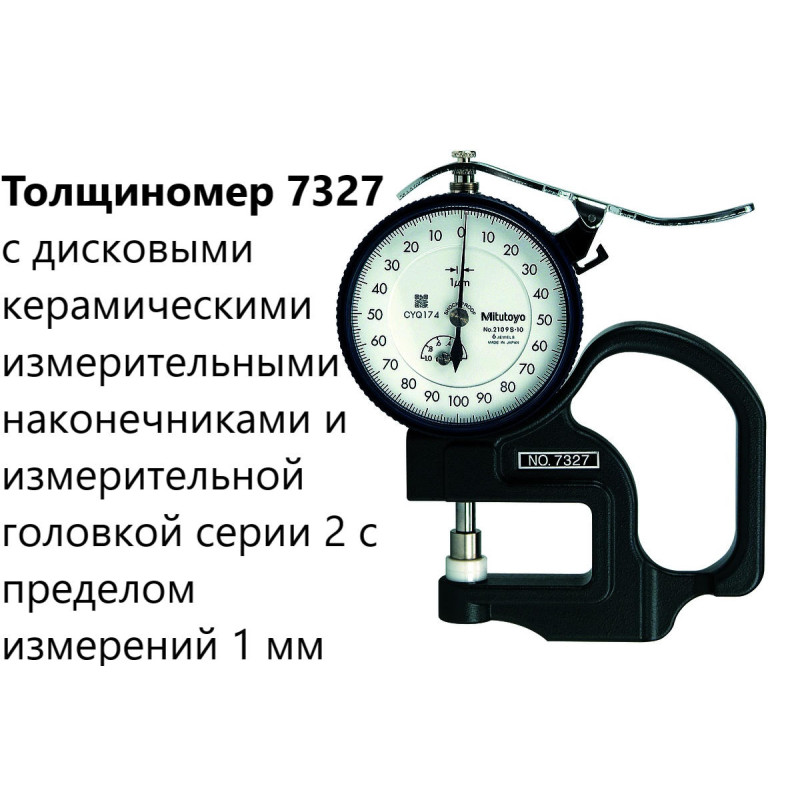

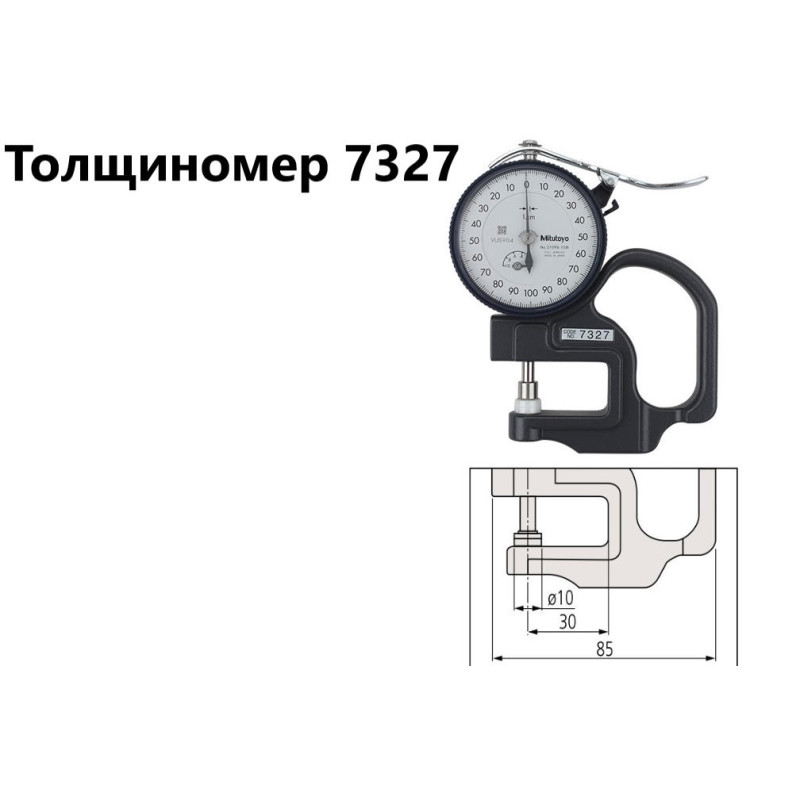

- 7327 с дисковыми керамическими измерительными наконечниками и измерительной головкой серии 2 с пределом измерений 1 мм;
- 7331S с дисковыми керамическими измерительными наконечниками, эта модель имеет уменьшенную массу - всего 140 гр (снята с производства в 2022г);
Дисковые керамические наконечники
| № | Диапазон изм-
й [мм] | Цена деления | Погрешность | Индикатор № | Макс. глубина измерений | Измерительное
усилие [Н] | Масса [г] |
| 7327 | 0-1 | 0,001 мм | ±0,005 мм | 2109SB-10 | 30 мм | ≤ 1,5 | 225 |
| 7301 | 0-10 | 0,01 мм | ±0,015 мм | 2046SB | 30 мм | ≤ 1,4 | 205 |
| 7331S | 0-10 | 0,01 мм | ±0,020 мм |
| 25 мм | ≤ 1,4 | 140 |
| 7305 | 0-20 | 0,01 мм | ±0,020 мм | 2050SB | 30 мм | ≤ 2,0 | 220 |

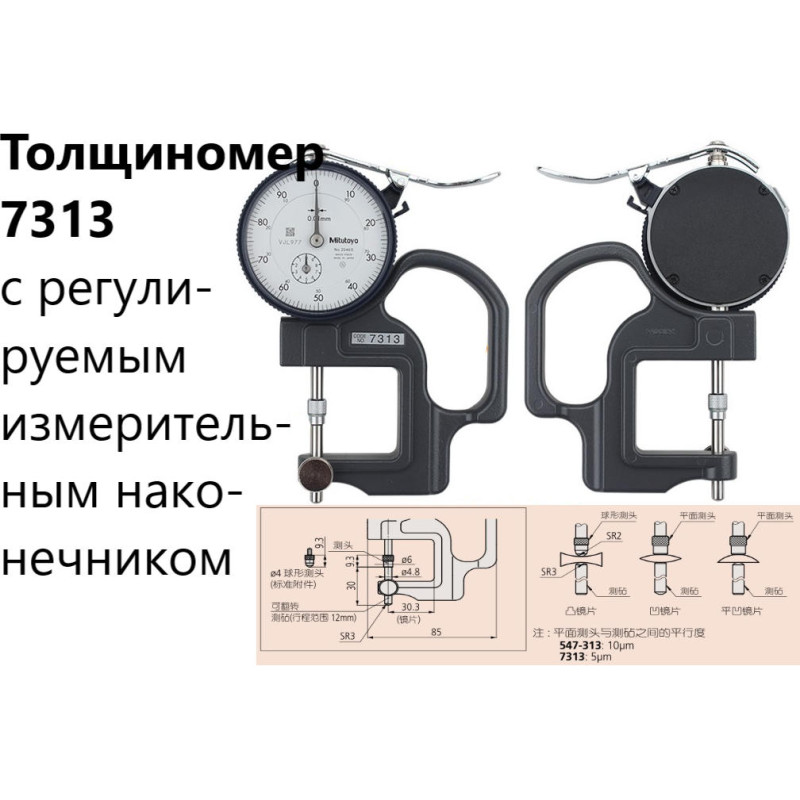

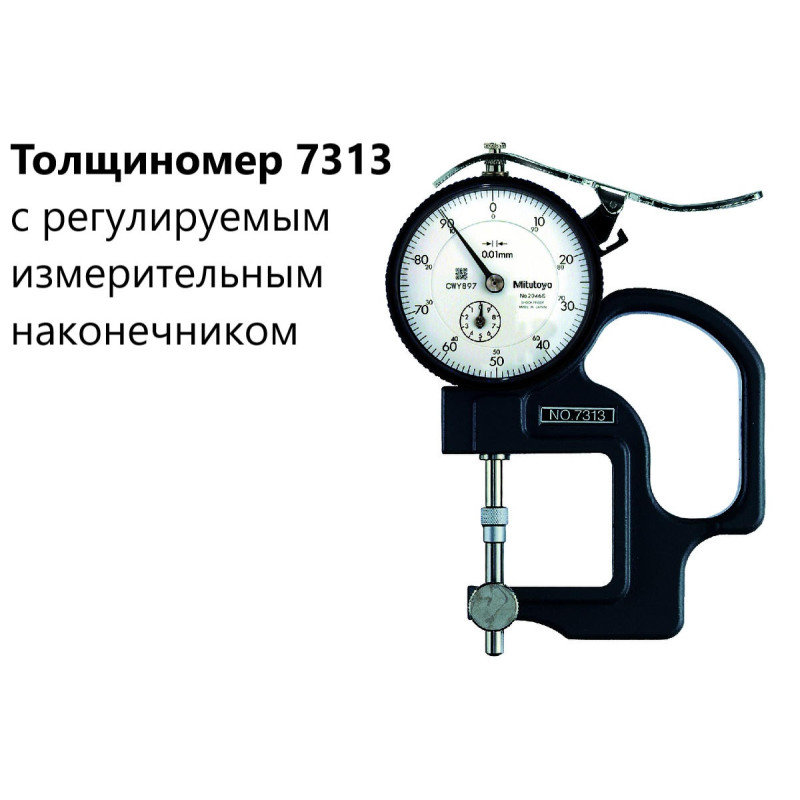

- 7313 с регулируемым измерительным наконечником;
Регулируемая пятка
|
№ | Диапазон изм- й [мм] |
Цена деления |
Погрешность |
Индикатор № | Макс. глубина изме‐ рений | Измерительное усилие [Н] | Масса [г] |
| 7313 | 0-10 | 0,01 мм | ±0,015 мм | 2046SB | 30 мм | ≤ 1,4 | 215 |
- 7315 с ножевидными измерительными наконечниками;
Измерительный наконечник с острой кромкой:
|
№ | Диапазон изм- й [мм] | Цена деления | Погрешность | Индикатор № | Макс. глубина измерений | Измерительное усилие [Н] | Масса [г] |
| 7315 | 0-10 | 0,01 мм | ±0,015 мм | 2046SB | 30 мм | ≤ 1,4 | 220 |

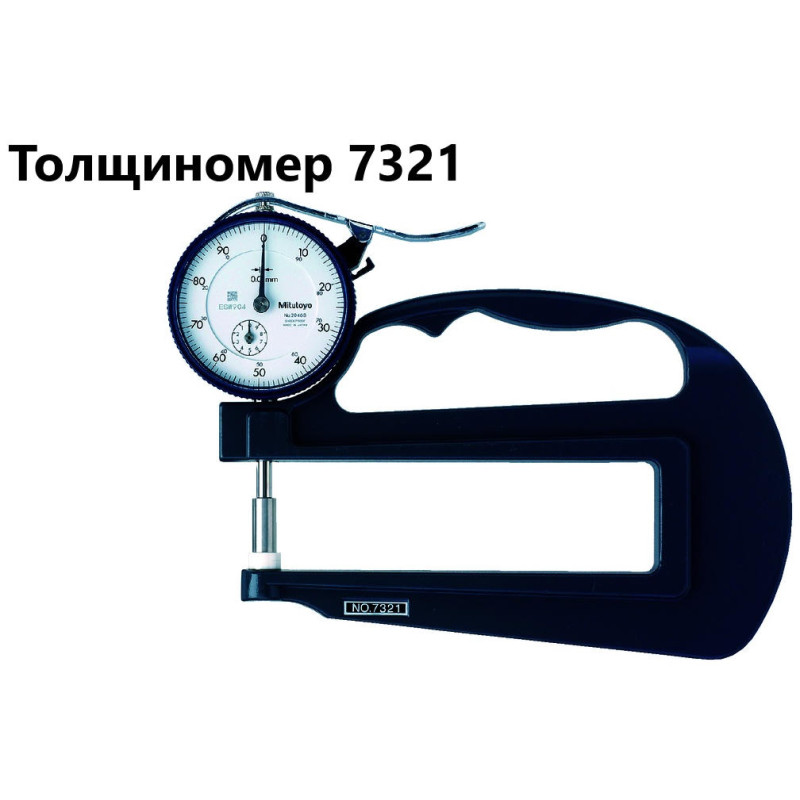

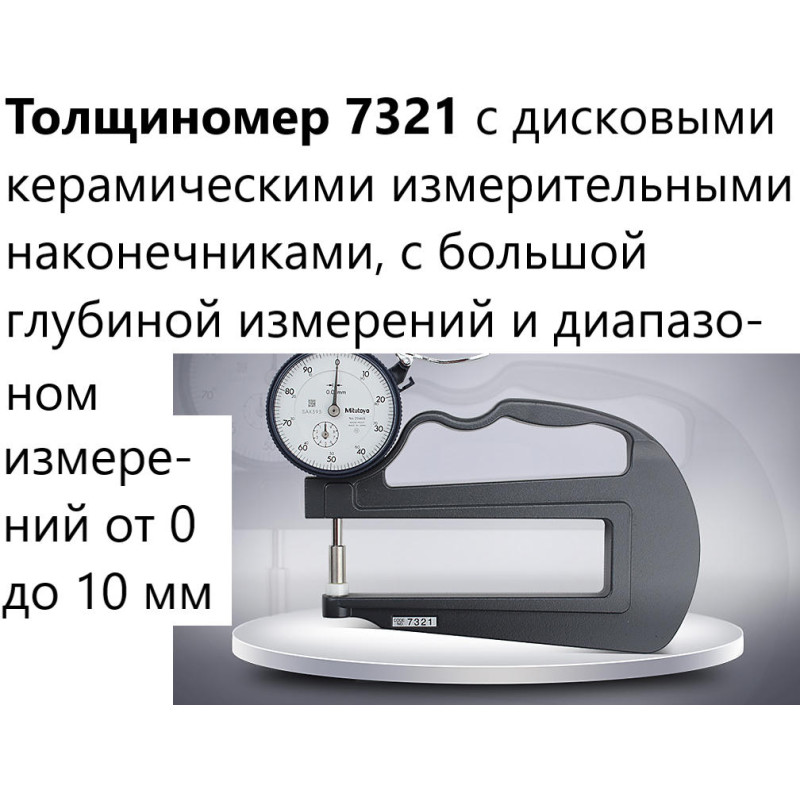

- 7321 с дисковыми керамическими измерительными наконечниками, с большой глубиной измерений и диапазоном измерений от 0 до 10 мм;

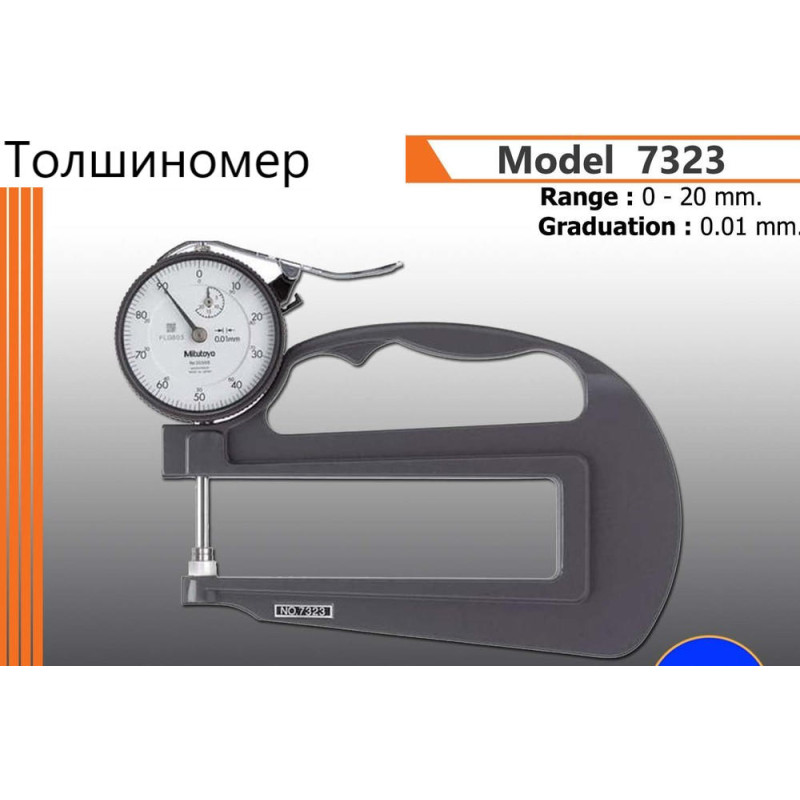

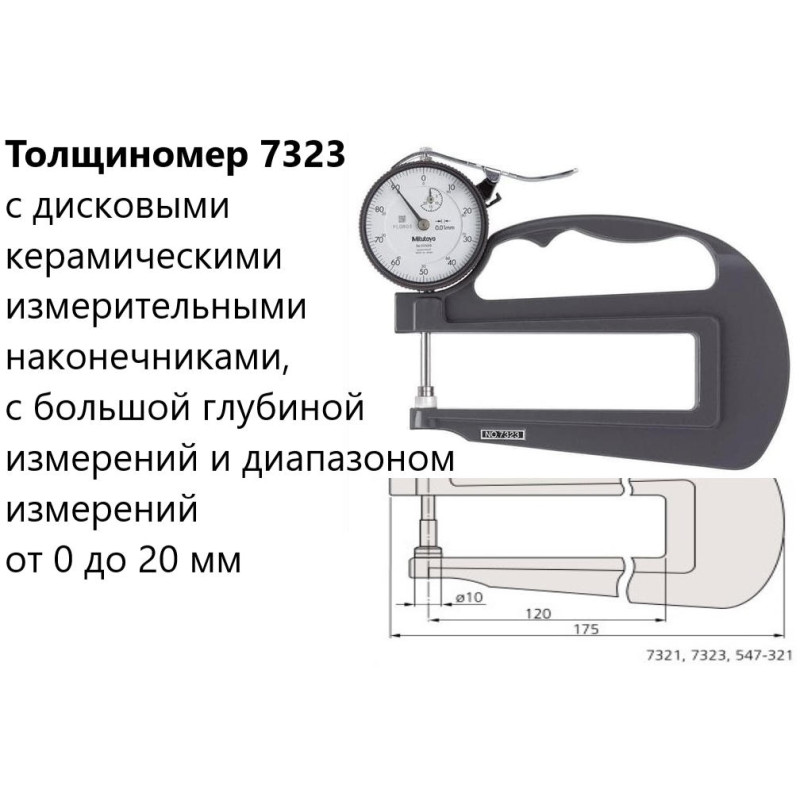

- 7323 с дисковыми керамическими измерительными наконечниками, с большой глубиной измерений и диапазоном измерений от 0 до 20 мм;
Дисковые керамические наконечники и большой диаметр измеряемой детали:
|
№ | Диапазон изм-й [мм] |
Цена деления |
Погрешность |
Индикатор № | Макс. глубина измерений | Измерительное усилие [Н] | Масса [г] |
| 7321 | 0-10 | 0,01 мм | ±0,015 мм | 2046SB | 120 мм | ≤ 1,4 | 355 |
| 7323 | 0-20 | 0,01 мм | ±0,022 мм | 2050SB | 120 мм | ≤ 2,0 | 355 |
- 7360 со сферическими измерительными наконечниками.
Для толщины стенок труб - мин. внутр. диаметр 3,5 мм:
|
№ | Диапазон изм- й [мм] | Цена деления | Погрешность | Индикатор № | Макс. глубина измерений | Измерительное усилие [Н] | Масса [г] |
| 7360 | 0-10 | 0,01 мм | ±0,015 мм | 2046SB | 20 мм | ≤ 1,4 | 200 |
Толщиномеры серии 547 состоят из корпуса, арретира, измерительной пятки и оснащены цифровым отсчётным устройством (индикатором), расположенным на продолжении подвижной измерительной пятки. Цифровое отсчётное устройство, представляет собой жидкокристаллический (ЖК) экран, а также кнопки, с помощью которых осуществляется ряд специальных функций (например, кнопка включения/выключения ЖК экрана (ON/OFF) кнопка предустановки значения ЖК экрана (SET), измерение в предустановленном поле допуска (MODE)). Толщиномеры имеют возможность подключения к компьютеру через интерфейс.
Толщиномеры ABSOLUTE Digimatic позволяют измерять толщину стенки труб.
Толщиномеры серии 547 изготавливаются следующих модификаций:

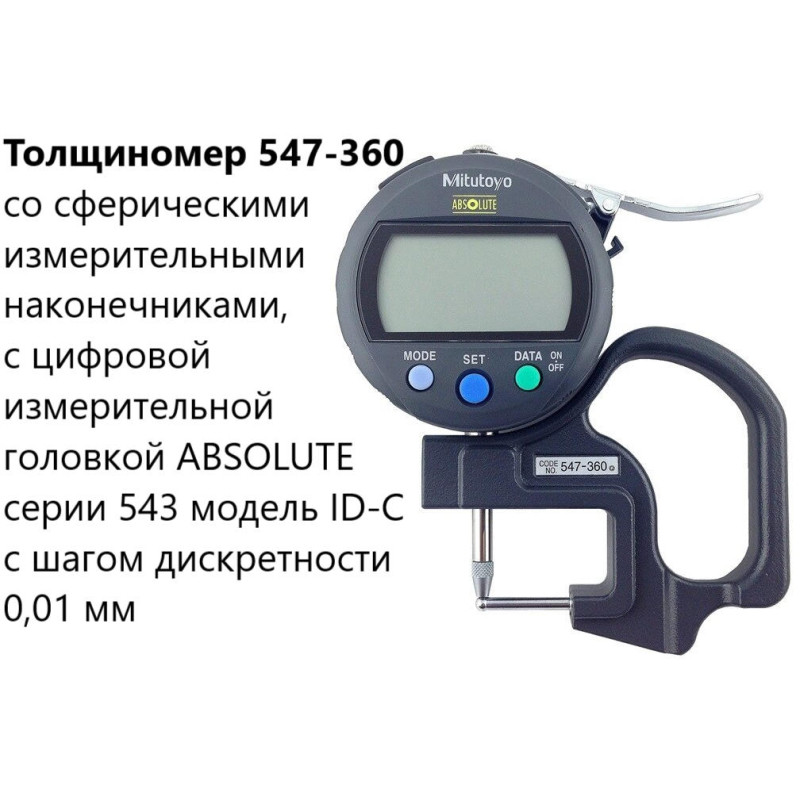

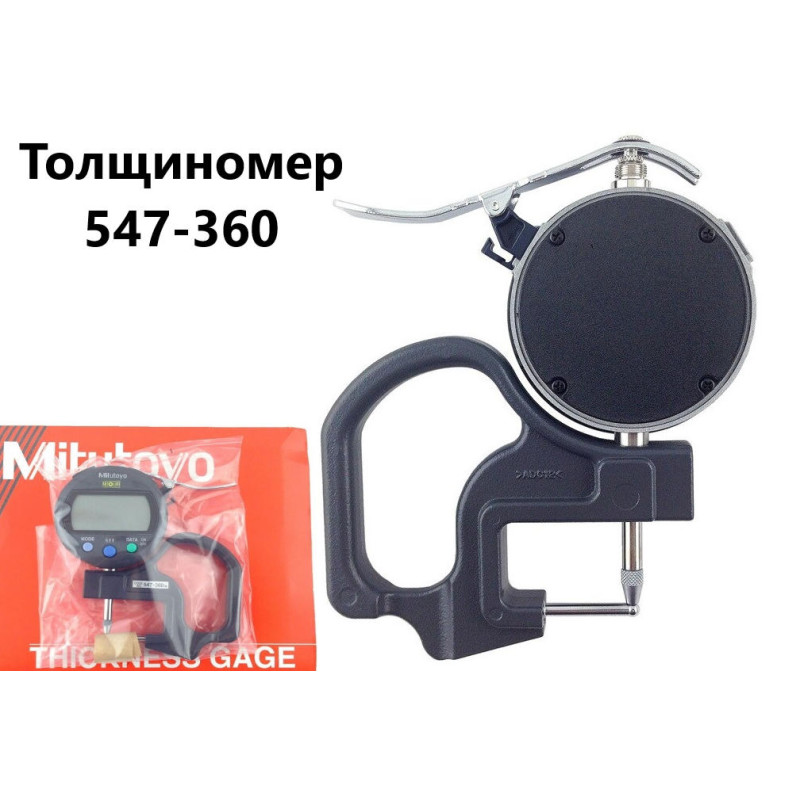

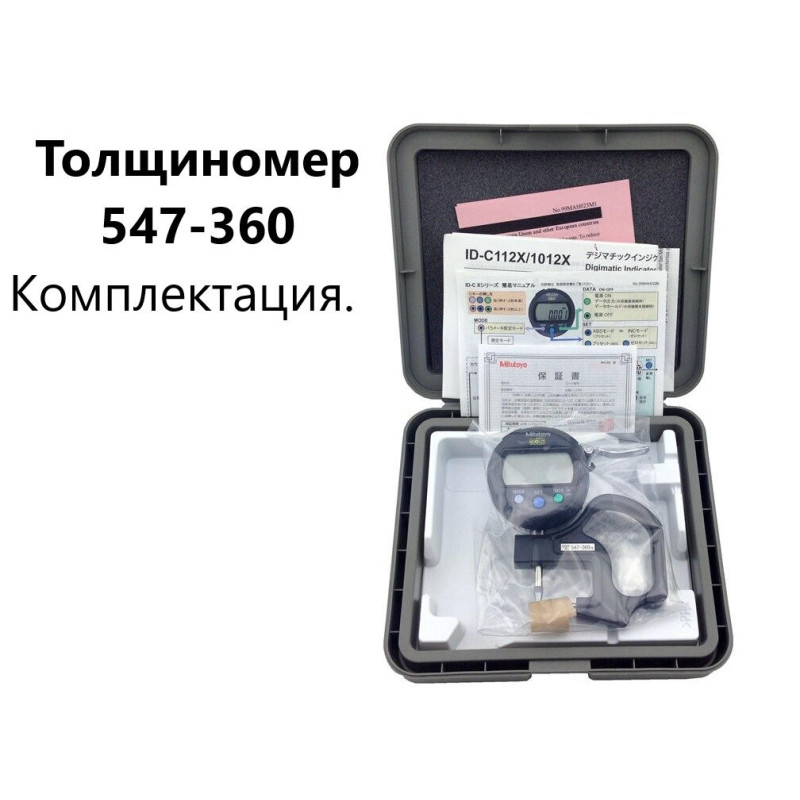

- 547-360 со сферическими измерительными наконечниками, с цифровой измерительной головкой ABSOLUTE серии 543 модель ID-C с шагом дискретности 0,01 мм;
С индикатором ID-C № 543-400BS
| № | Диапазон изм-й [мм] | Разрешение | Индикатор № | Макс. измеряемая глубина [мм] | Масса [г] |
| 547-360 | 0-10 | 0,01 мм | 543-400BS (ID-C) | 20 | 240 |

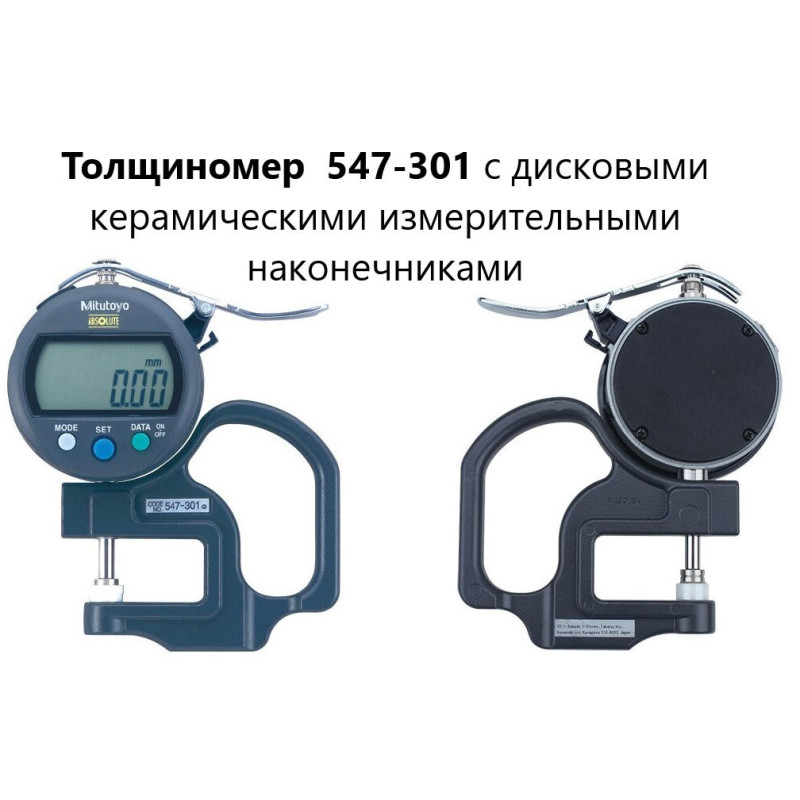

- 547-301 с дисковыми керамическими измерительными наконечниками;

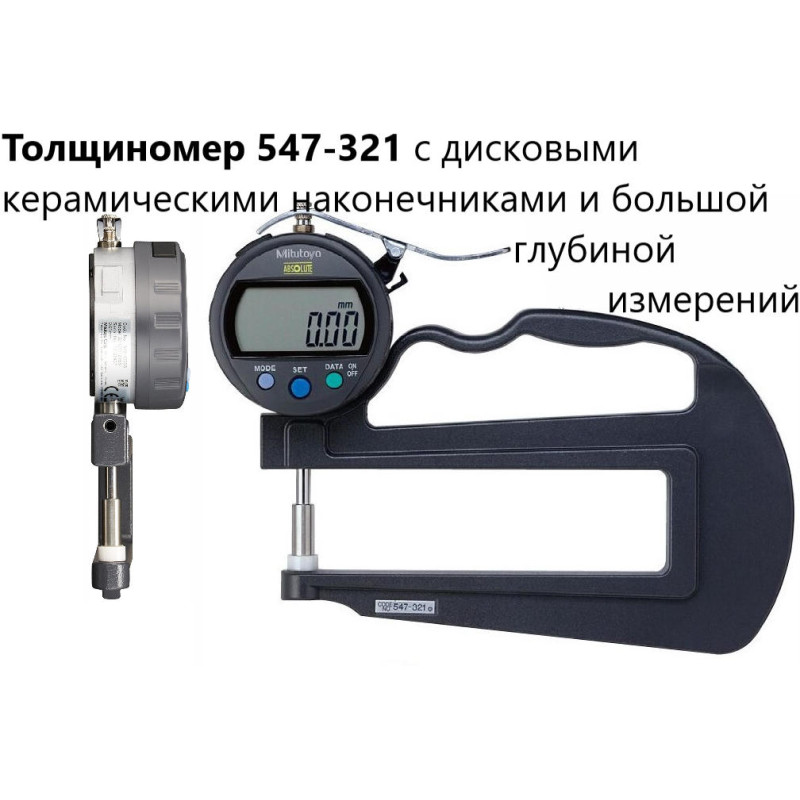

- 547-321 с дисковыми керамическими наконечниками и большой глубиной измерений;

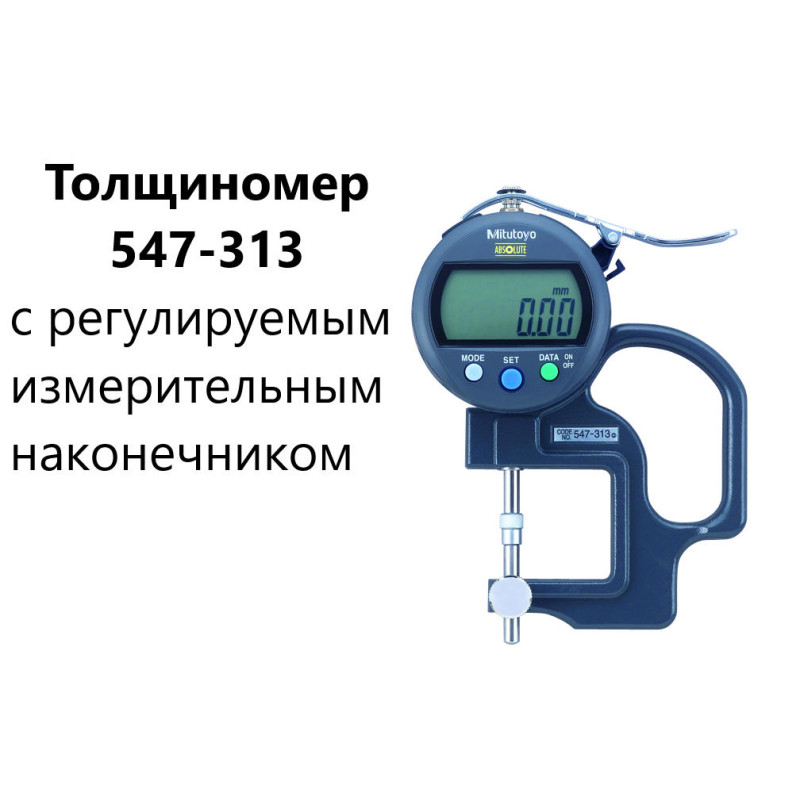

- 547-313 с регулируемым измерительным наконечником;

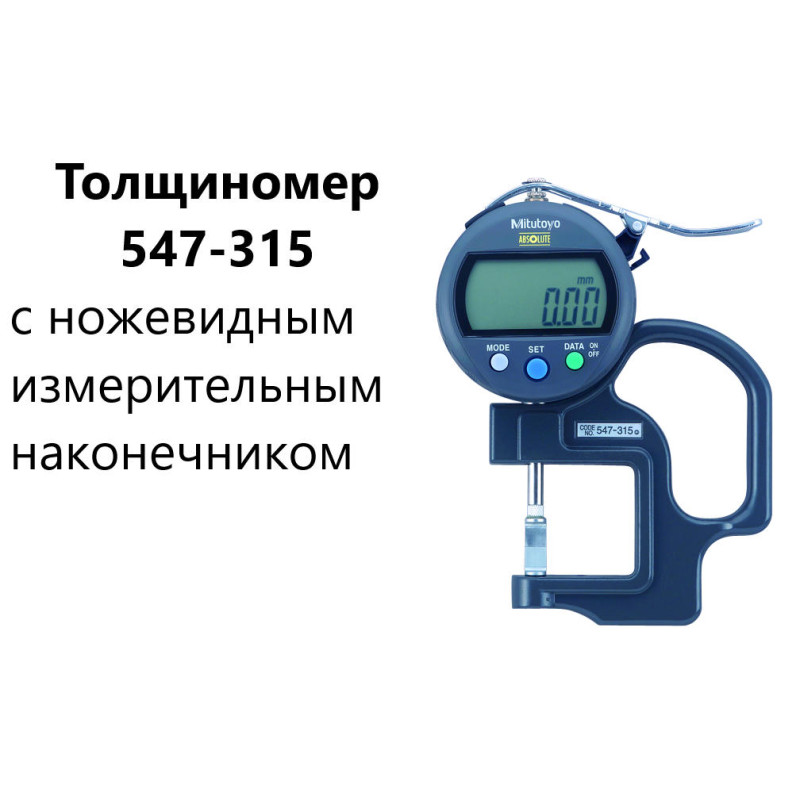

- 547-315 с ножевидным стальным измерительным наконечником;
С индикатором ID-C № 543-400BS
| № | Диапазон изм-й [мм] | Разрешение | Макс. измеряемая глубина
[мм] |
| Масса
[г] |
| 547-301 | 0-10 | 0,01 мм | 30 | Дисковые керамические наконечники | 255 |
| 547-321 | 0-10 | 0,01 мм | 120 | Дисковые керамические наконечники и большой диаметр измеряемой детали | 425 |
| 547-313 | 0-10 | 0,01 мм | 30 | Регулируемая измерительная пятка | 275 |
| 547-315 | 0-10 | 0,01 мм | 30 | Ножевидный стальной наконечник | 270 |

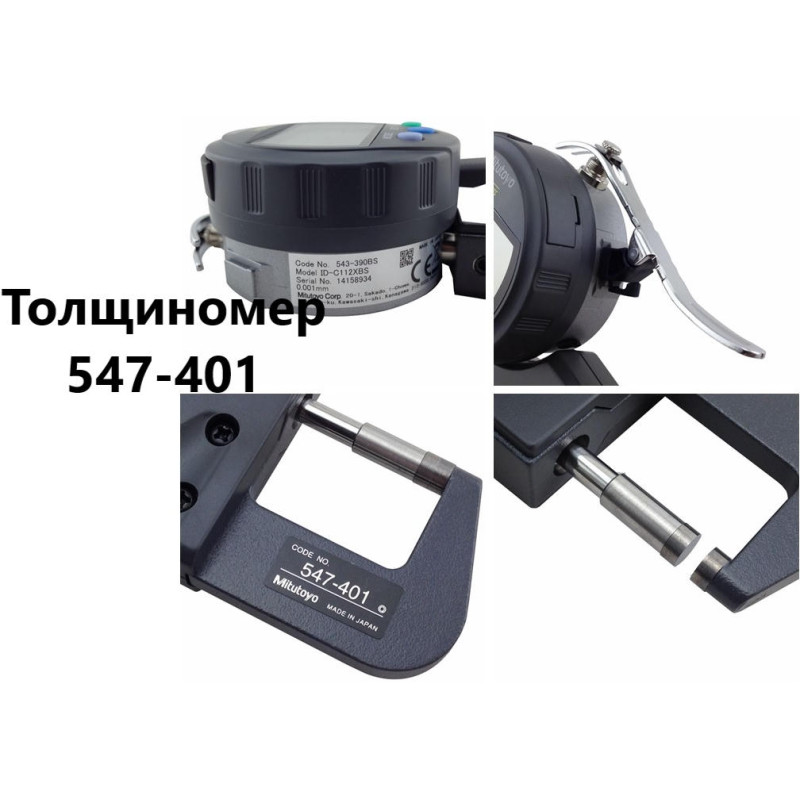

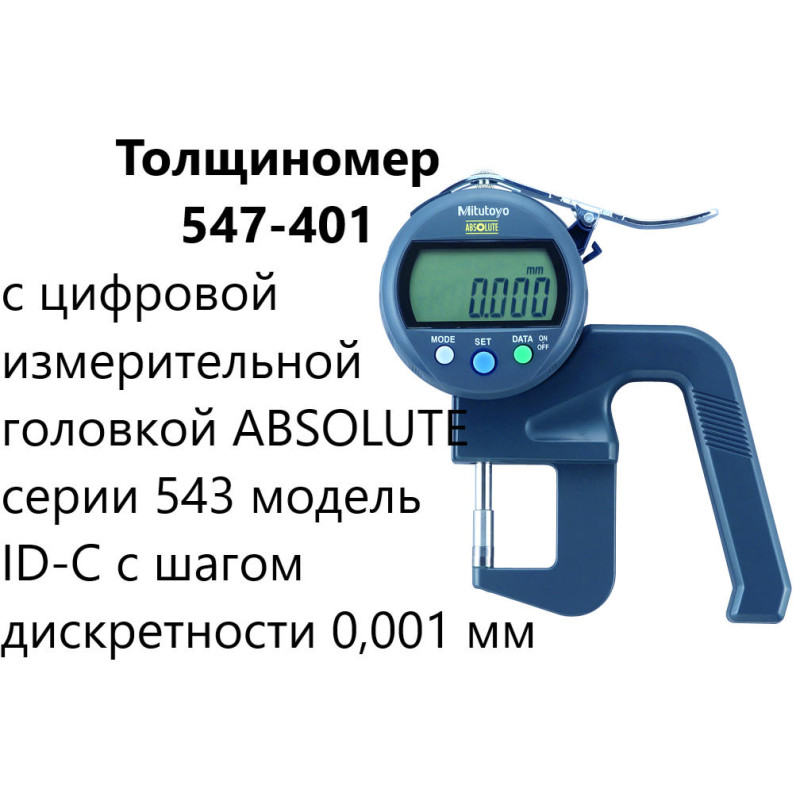

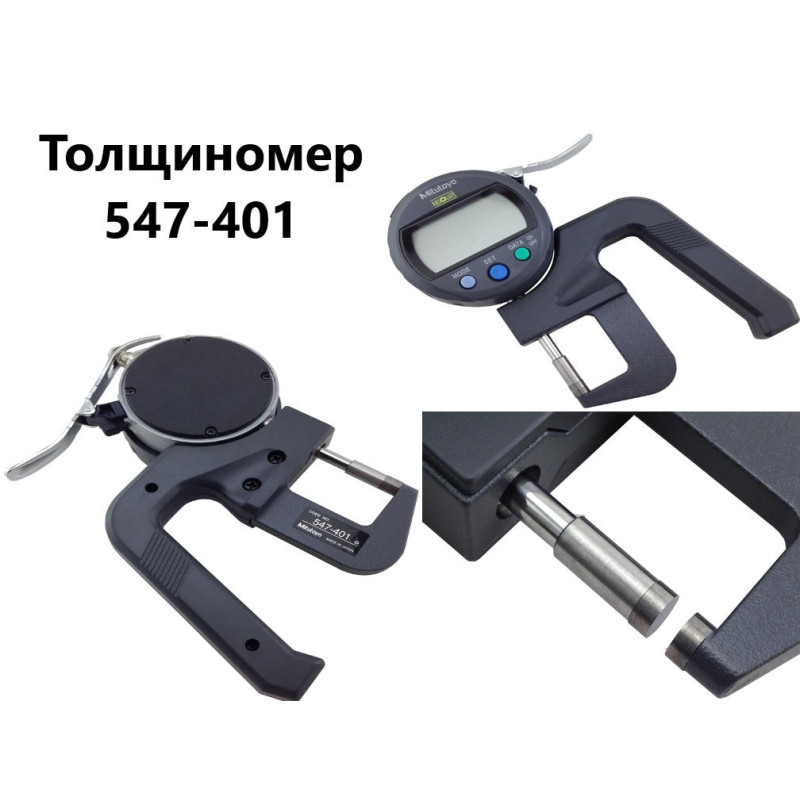

- 547-401 с цифровой измерительной головкой ABSOLUTE серии 543 модель ID-C с шагом дискретности 0,001 мм. Назначение: для измерения плёнок, бумаги и т.д.
| № | Диапазон изм-й [мм] | Разрешение | Индикатор № | Макс. измеряемая глубина [мм] | Масса [г] |
| 547-401 | 0-12 | 0,01 мм/0,001 мм | 543-390BS (ID-C) | 21 | 290 |
Поверка осуществляется в соответствии с документом МП 32062-14 «Толщиномеры серий 7, 547. Методика поверки», утвержденным ФГУП «ВНИИМС» 22 апреля 2014 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011
Таблица 1. Технические характеристики толщиномеров
| Серия | Модификация | Диапазон измерений, мм | Цена деления шкалы или шаг дискретности отсчета, мм | Пределы допускаемой абсолютной погрешности, мм | Измерительное усилие, Н | Максимальная глубина измерений, мм |
| 7 | 7313 | от 0 до 10 | 0,01 | ± 0,015 | ≤ 1,4 | 30 |
| 7327 | от 0 до 1 | 0,001 | ± 0,005 | ≤ 1,5 | 30 | |
| 7301 | от 0 до 10 | 0,01 | ± 0,015 | ≤ 1,4 | 30 | |
| 7331S | от 0 до 10 | 0,01 | ± 0,020 | ≤ 1,4 | 25 | |
| 7305 | от 0 до 20 | 0,01 | ± 0,020 | ≤ 2,0 | 30 | |
| 7315 | от 0 до 10 | 0,01 | ± 0,015 | ≤ 1,4 | 30 | |
| 7321 | от 0 до 10 | 0,01 | ± 0,015 | ≤ 1,4 | 120 | |
| 7323 | от 0 до 20 | 0,01 | ± 0,022 | ≤ 2,0 | 120 | |
| 7360 | от 0 до 10 | 0,01 | ± 0,015 | ≤ 1,4 | 20 |
| Серия | Модификация | Диапазон измерений, мм | Цена деления шкалы или шаг дискретности отсчета, мм | Пределы допускаемой абсолютной погрешности, мм | Измерительное усилие, Н | Максимальная глубина измерений, мм |
| 547 | 547-360 | от 0 до 10 | 0,01 | ± 0,020* | ≤ 1,5 | 20 |
| 547-301 | от 0 до 10 | 0,01 | ± 0,020* | ≤ 1,5 | 30 | |
| 547-321 | от 0 до 10 | 0,01 | ± 0,020* | ≤ 1,5 | 120 | |
| 547-313 | от 0 до 10 | 0,01 | ± 0,020* | ≤ 1,5 | 30 | |
| 547-315 | от 0 до 10 | 0,01 | ± 0,020* | ≤ 1,5 | 30 | |
| 547-401 | от 0 до 12 | 0,01; 0,001 | ± 0,003* | ≤ 3,5 | 21 |
Примечание: * – без учета шага дискретности отсчёта.
Таблица 2. Отклонение от параллельности плоских измерительных поверхностей толщиномеров
| Серия | Диапазон измерений, мм | Отклонение от параллельности плоских измерительных поверхностей, мкм |
|
7 | от 0 до 1 | ≤ 5 |
| от 0 до 10 | ≤ 5 | |
| от 0 до 20 | ≤ 5 | |
| 547 | от 0 до 10 | ≤ 10 |
| от 0 до 12 | ≤ 3 |
Диапазон рабочих температур от +15 до +25 ºС.
Относительная влажность воздуха не более 80 %.

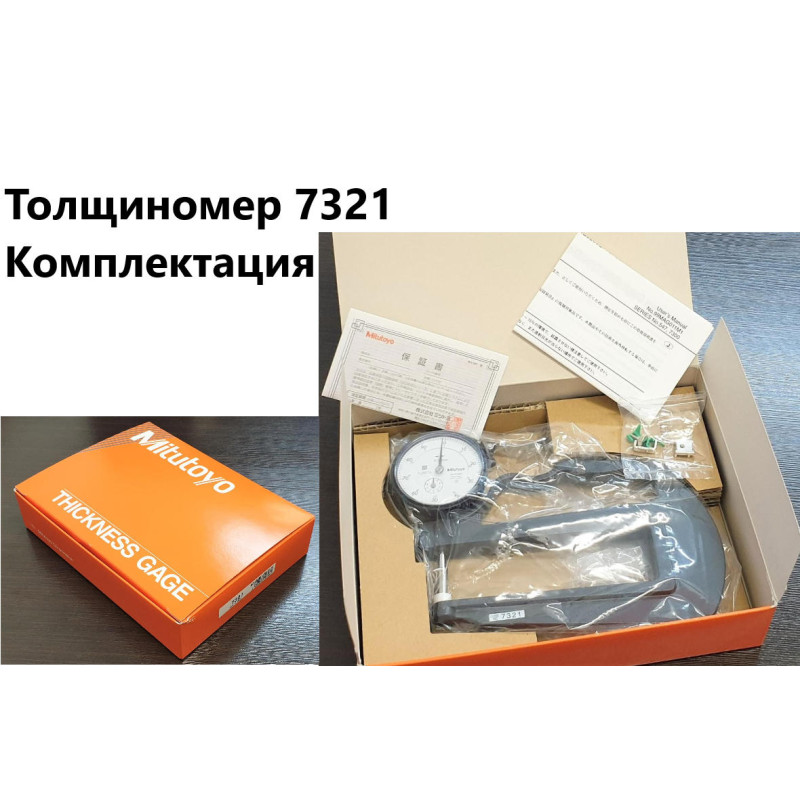

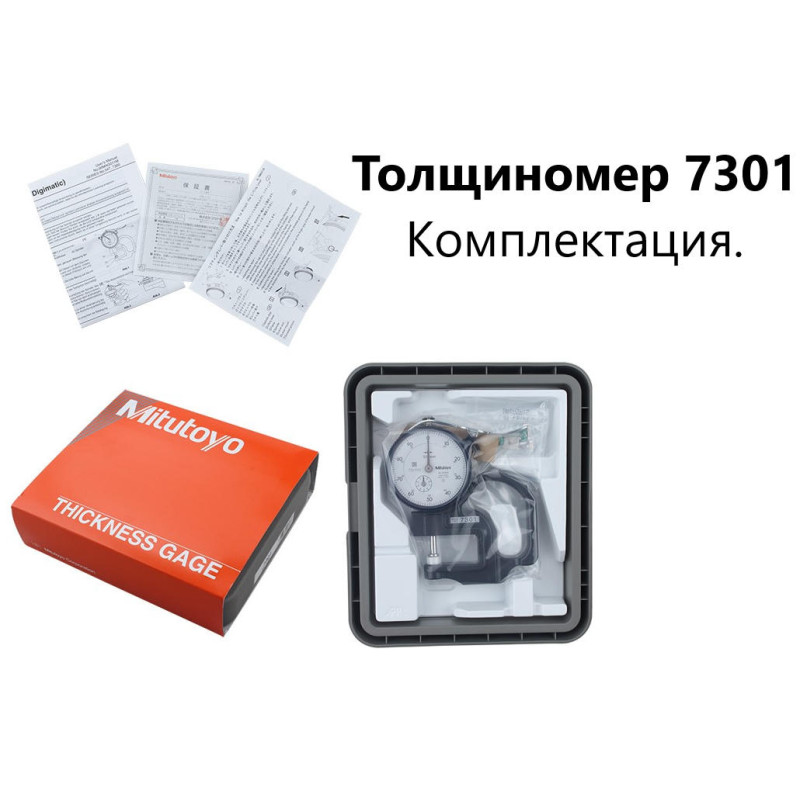

Таблица 3. Комплектность средств измерений
| Наименование | Количество |
| Толщиномер | 1 шт. |
| Элемент питания (для толщиномеров серии 547) | 1 шт. |
| Футляр | 1 шт. |
| Паспорт | 1 экз. |
