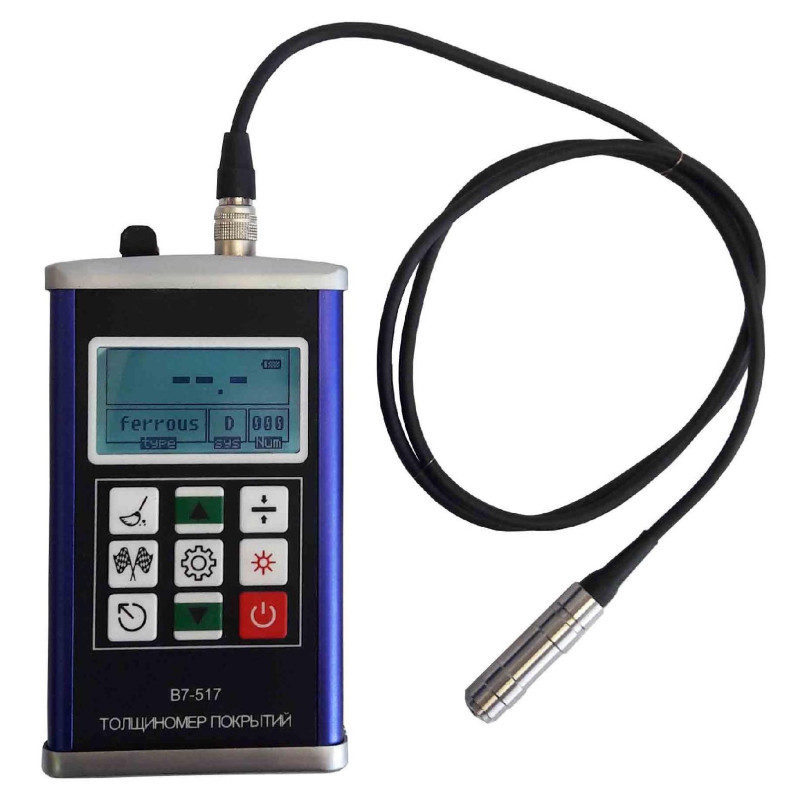

В7-517 толщиномер покрытий с датчиком F1 с поверкой
- Производитель:
- Модель:002627
- Артикул:002627
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 80596-20 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | KZ.02.03.024273-2025/80596-20 |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение: толщиномеры покрытий В7-517 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.
Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.
Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).
Толщиномеры покрытий модификации В7-517 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях):
- преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна.
- преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия (в т. ч. фольга), цинка, олова и т. д.
Отличительные особенности толщиномера покрытий модификации В7-517:
- Комбинированный толщиномер с применением двух типов выносных преобразователей: F и N.
- Возможность использования 11 различных преобразователей для чёрных и цветных металлов, из них 3 внесены в госреестр РФ.
- Возможность измерения покрытия из хрома на медном основании.
- 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
- V-образная выемка на основании преобразователя толщиномера для удобства замеров на тонких цилиндрических изделиях: стержни, прутки и другие объекты с криволинейной поверхностью;
- Установка допустимых пределов измерений (max и min), звуковое и графическое оповещение при выходе за пределы установленных пороговых значений;
- Статистическая обработка полученных результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение;
- Возможность корректировки заводской калибровки прибора пользователем, когда преобразователь толщиномера изношен.

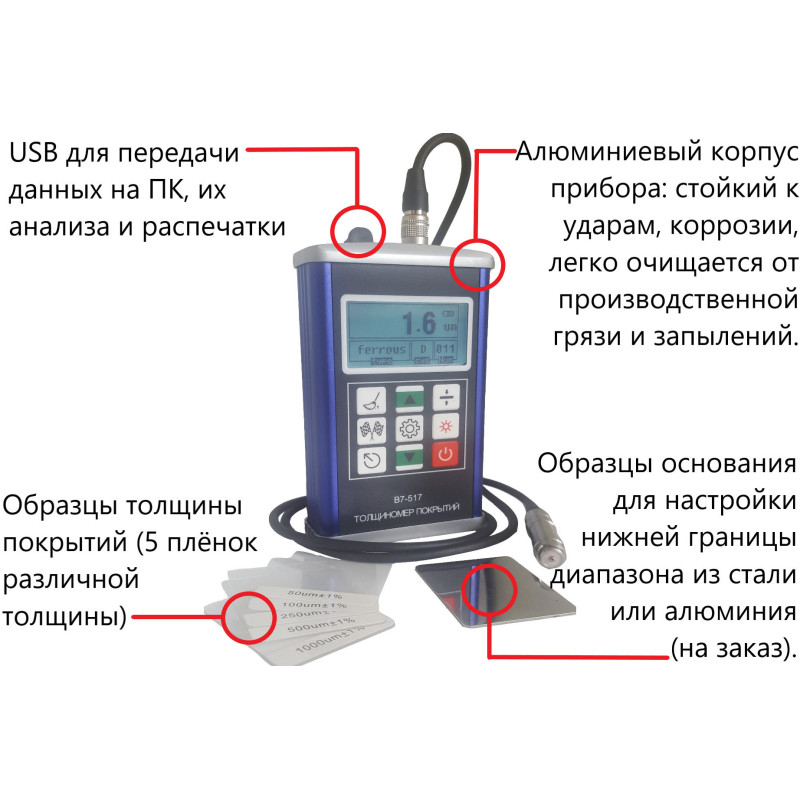

- Связь с ПК через USB для передачи данных, анализа и распечатки;
- Режим автоотключения питания, малое энергопотребление;
- Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.
| Тип датчиков – F (чёрные металлы), метод измерения – магнитная индукция. | ||||||
| Модель датчика | F400 | F1 | *F1/900 | *F5 | *F10 | |
| Диапазон измерений, мкм | 0…400 | 0…1250 | 0…1250 | 0…10000 | ||
| Точность (дискретность) измерения, мкм | 0,1 | 0,1 | 1 | 10 | ||
| Условия измерения | Мин. радиус кривизны поверхности, мм | 1 (выпуклая) | 1,5 | Плоская | 5 | 10 |
| Мин. диаметр области измерений, мм | Ø3 | Ø7 | Ø20 | Ø40 | ||
| Мин. толщина основания, мм | 0,2 | 0,5 | 1 | 2 | ||
| Тип датчиков – N (цветные металлы), метод измерения – вихревые токи. | ||||||
| Модель датчика | N1 | |||||
| Диапазон измерений, мкм | 0…1250 | |||||
| Хром на меди 0…40 | ||||||
| Точность (дискретность) измерения, мкм | 0,1 | |||||
| Условия измерения | Мин. радиус кривизны поверхности, мм | 3 | ||||
| Мин. диаметр области измерений, мм | Ø5 | |||||
| Мин. толщина основания, мм | 0,3 | |||||
F1/900 – датчик угловой (кабель входит в датчик под углом 90 гр. к основанию поверхности) для измерения поверхностей с температурой до 900°С
*датчики F1/900, F5/90, F5, F10, N400 и CN02 не внесены в госреестр РФ и поставляются со свидетельством о заводской калибровке.
| Рекомендации по выбору датчиков | |||
| ПОКРЫТИЕ----- -----ОСНОВАНИЕ | Немагнитное покрытие из органического материала (напр. краска, отделка, эмаль, фарфоровая эмаль, пластик, анодирование и т. п.) | ||
| Толщина покрытия ≤ 100 мкм | Толщина покрытия ≥ 100 мкм | ||
| Чёрные металлы, такие как сталь, чугун и т. п. | Область измерения, Ø>30мм | Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм | Датчики F1/F5 0…1250 мкм Датчик F10 0…10 мм |
| Область измерения, Ø<30мм | Датчик F400 0…400 мкм | Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм | |
| Цветные металлы, такие как медь, алюминий, латунь, цинк, олово и т. п. | Область измерения, Ø>10мм | Датчик N1 0…1250 мкм | Датчик N1 0…1250 мкм |
| Область измерения, Ø<10 мм | Датчик N1 0…1250 мкм | Датчик N1 0…1250 мкм | |
| Рекомендации по выбору датчиков | |||
| ПОКРЫТИЕ----- -----ОСНОВАНИЕ | Немагнитное покрытие из цветных металлов (напр. хром, цинк, алюминий, медь, олово, серебро и т. п.) | ||
| Толщина покрытия ≤ 100 мкм | Толщина покрытия ≥ 100 мкм | ||
| Чёрные металлы, такие как сталь, чугун и т. п. | Область измерения, Ø>30мм | Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм | Датчики F1/F5 0…1250 мкм Датчик F10 0…10 мм Датчик F400 0…400 мкм |
| Область измерения, Ø<30мм | Датчики F1/F5 0…1250 мкм Датчик F400 0…400 мкм | ||
| Цветные металлы, такие как медь, алюминий, латунь, цинк, олово и т. п. | Область измерения, Ø>10мм | Датчик N1 0…1250 мкм | --- |
| Область измерения, Ø<10 мм | --- | --- | |
| Наименование | Параметр | |
| Типы датчиков (материал основания) | F (чёрные металлы) | N (цветные металлы) |
| Принцип работы | Магнитная индукция | Вихревые токи |

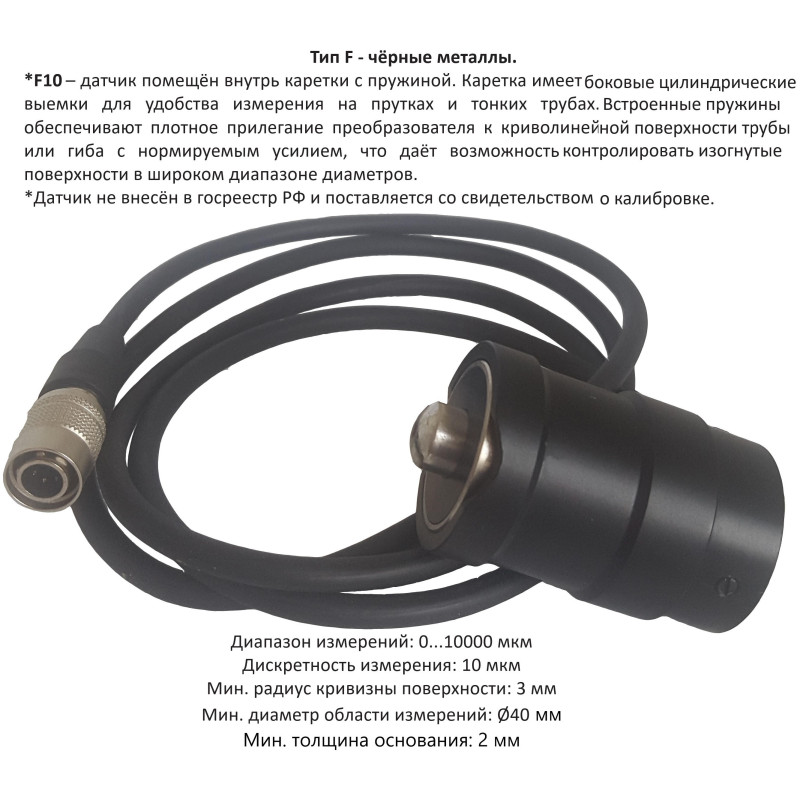

| Модификации подключаемых датчиков | Базовый F1; доп. по заказу F400, *F1/900, *F5, *F10 | Базовый N1 |
| Мин. диаметр области измерений для базового датчика, мм | Ø7 | Ø5 |
| Мин. толщина металлического основания, мм | 0,5 | 50 |
| Диапазон измерений толщины покрытий, мкм Датчик F1/N1 (с поверкой); F1/900 и F5 (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой) |
от 0 до 1250 от 0 до 400 от 0 до 10000 | |
| Пределы допускаемой абсолютной погрешности измерений толщины, мкм Датчик F1/N1 (с поверкой); F1/900 и F5 (с калибровкой) Датчик F400 (с поверкой) Датчик F10 (с калибровкой) |
± (0,01·Н+5) ± (0,01·Н+2) ± (0,01·Н+10) | |
| Мин. расстояние от центра датчика до края основания, мм | 15 | |
| Мин. радиус кривизны поверхности: выпуклой / вогнутой, мм | 3 / 50 | |
| Шероховатость поверхности покрытия и основания, не более Ra мкм | 10 | |
| Режимы замеров, время каждого измерения (сек) | Одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек) | |
| Режимы калибровки | Нулевая калибровка / Калибровка по 4-м точкам / Заводская (базовая) калибровка | |
| Статистическая обработка серии измерений | Кол-во измерений, среднее арифметическое значение, мин. и макс. значения, стандартное отклонение | |
| Системы единиц измерения (с конвертацией значений) | мкм (метрическая); мл (английская) | |
| Звуковой сигнал | При измерении, калибровке, выходе за границы верхнего и нижнего пределов | |
| Макс. скорость измерений | 2 измерения в сек | |
| Связь с компьютером, порт | USB 2.0 | |
| Память | 5 независимых групп по 100 значений в каждой | |
| Длина кабеля датчика, не менее, мм | 900 | |
| Температурный диапазон окружающей среды при работе / хранении толщиномера, °С | 0…+40 / -20…+70 | |
| Верхнее значение относительной влажности при 35 °С, % | 90 | |
| Элементы питания: от батарей или аккумуляторов | 2 шт. 1,5 V тип АА | |
| Время работы при полной зарядке и выкл. подсветке экрана, ч | не менее 300 | |
| Время автоотключения питания, мин | 3 | |
| Гарантийный срок, мес | 12 | |
| Габаритные размеры электронного блока Д*Ш*В, мм, не менее | 100*40*140 | |
| Масса прибора (без элементов питания), кг, не менее | 0,400 | |
*дополнительные датчики F1/900, F5 и F10 не внесены в Госреестр РФ и поставляются со свидетельством о заводской калибровке

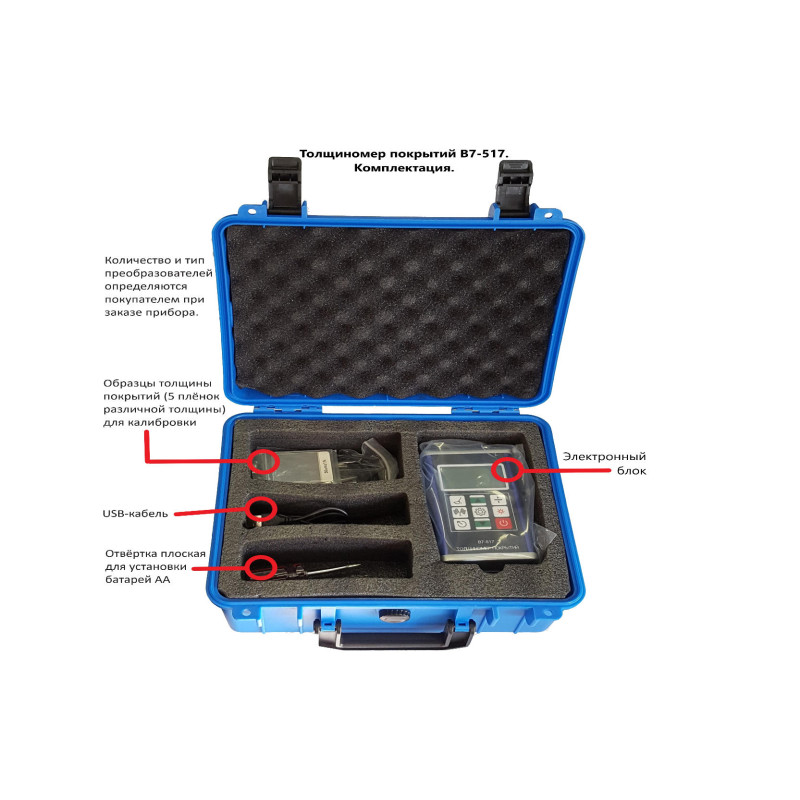

| Наименование | Количество |
| Блок электронный с преобразователем (F1 или N1 по выбору заказчика)* | 1 шт. |
| Руководство по эксплуатации с методикой поверки МП 203-33-2020 | 1 экз. |
| Упаковочный кейс | 1 шт. |
| ПО с кабелем USB | 1 компл. |
| Образцы толщины покрытий (5 плёнок различной толщины) | 1 компл. |
| Образцы основания для настройки нижней границы диапазона в случаях отсутствия доступа к непокрытой части металлического образца, на котором планируется проводить измерение толщины покрытия:
| На заказ |
| *Прибор поставляется с первичной поверкой, количество и тип дополнительных преобразователей определяются требованиями заказчика. | |
