УСД-60ФР - ультразвуковой дефектоскоп на фазированных решетках

Дефектоскопы ультразвуковые УСД-60 (далее – дефектоскопы) предназначены для измерения координат залегания дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, с определением координат их залегания и размеров, для измерения геометрических параметров объектов контроля, путем измерения и анализа амплитуды и временных характеристик принятых ультразвуковых сигналов.

Описание средства измерений:

В основе работы дефектоскопа лежит способность ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от внутренних дефектов, граней и поверхностей изделий. Возбуждение ультразвуковых колебаний в изделии и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые электрически связаны с генератором и приемником дефектоскопа. В многоканальных моделях эту связь выполняет коммутатор (внешний или внутренний) генератора и усилителя, предназначенный для выбора в каждом канале заданных преобразователей. Принятый ультразвуковой сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается специализированным модулем обработки в соответствии с заданными параметрами. Результаты обработки поступают в процессорный модуль дефектоскопа. Процессорный модуль выполняет окончательный анализ поступающих результатов и выводит их на экран, сохраняет, при необходимости, в энергонезависимую память, а также обеспечивает интерфейс пользователя к управлению параметрами работы дефектоскопа. Дефектоскопы выпускаются в различных модификациях, отличающихся по условиям эксплуатации, количеству каналов контроля, габаритными размерами, способу размещения (крепления) и интерфейсом измерительной части, версии программного обеспечения.

Выпускаются следующие базовые модели дефектоскопов УСД-60:

• УСД-60 – базовая модель;
• УСД-60Н – модель с частотным диапазоном от 0,02 до 2,5 МГц;
• УСД-60-8К – модель для работы в одноканальном или многоканальном режиме, при использовании блока коммутатора, с возможностью записи координат;
• УСД-60-8К-А – многоканальная модель, со встроенным коммутатором, предназначенная для установки на мобильные автоматизированные системы контроля сварных швов, с расширенным температурным диапазоном эксплуатации от минус 40°С до плюс 50°С, со встроенными средствами анализа результатов контроля;
• УСД-60-8К-W – многоканальная модель, со специализированным программным обеспечением (ПО), предназначенная для контроля сварных швов с использованием механизированных и автоматизированных устройств перемещения преобразователей, со встроенными средствами анализа результатов контроля;
• УСД-60-8К-WF – модель, имеющая раздельные отдельные измерительный многоканальный блок и блок регистрации результатов, соединенные через беспроводной интерфейс по стандарту 802.11 a/b/g (Wi-Fi), и предназначенная для использования в составе мобильных автоматизированных системы контроля, с расширенным температурным диапазоном эксплуатации от минус 40°С до плюс 50°С
• УСД-60ФР - модель, совмещающая использование классических преобразователей ФАР с математической обработкой сигналов по методу SAFT.

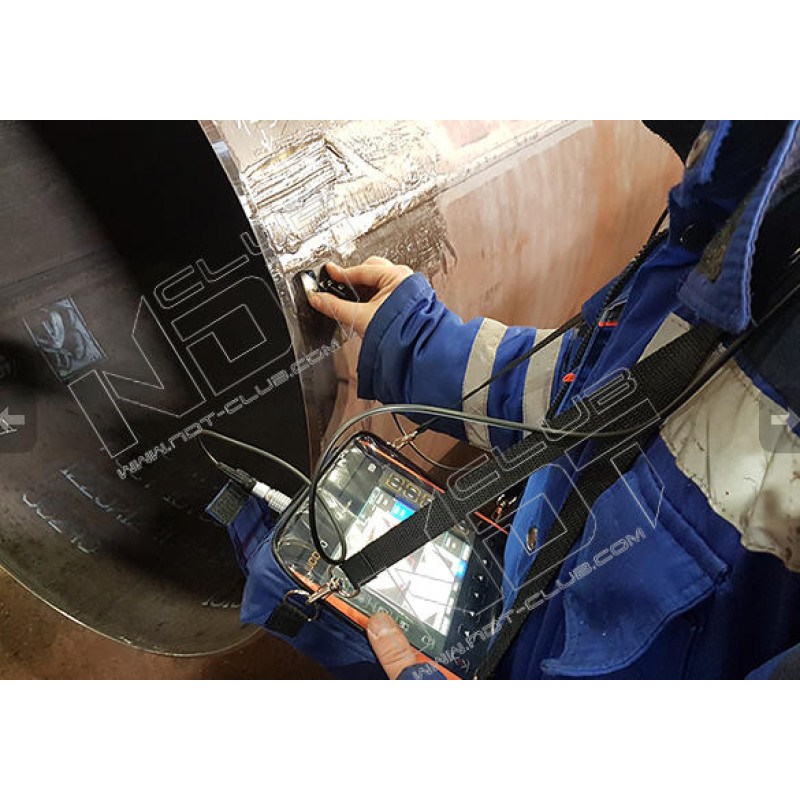

С дефектоскопами могут использоваться пьезоэлектрические преобразователи, работающие на частотах от 0,5 до 15 МГц. Дефектоскопы могут быть применены в машиностроении, металлургической промышленности, на железнодорожном, авиационном и других видах транспорта, энергетике и других отраслях, для контроля изделий основного производства и технологического оборудования, как самостоятельно, так и в составе механизированных, автоматических и автоматизированных установок (комплексов, систем) контроля.

Отличительные особенности измерений ультразвуковым дефектоскопом УСД-60ФР:

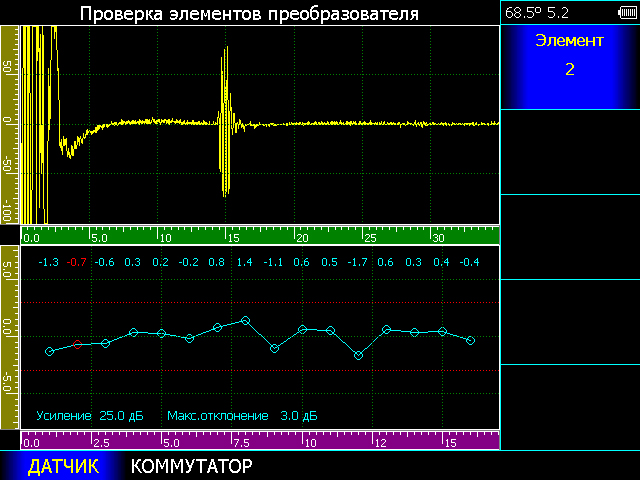

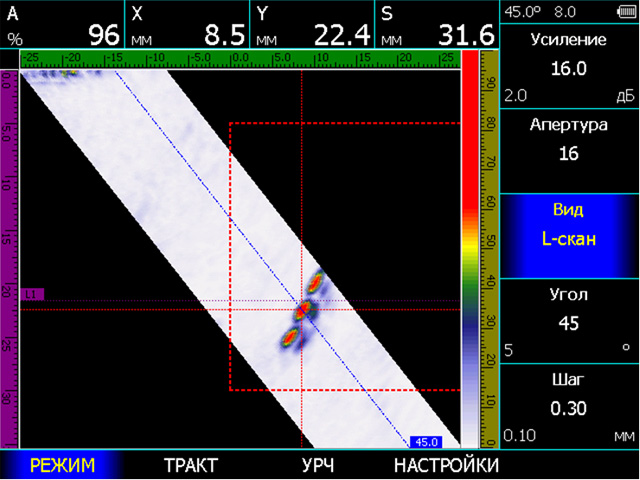

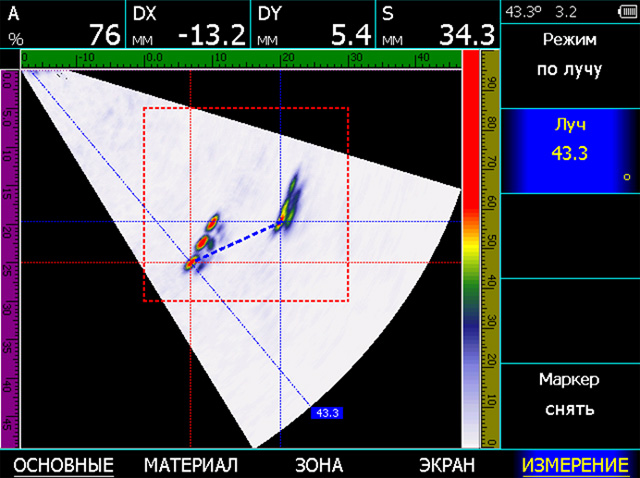

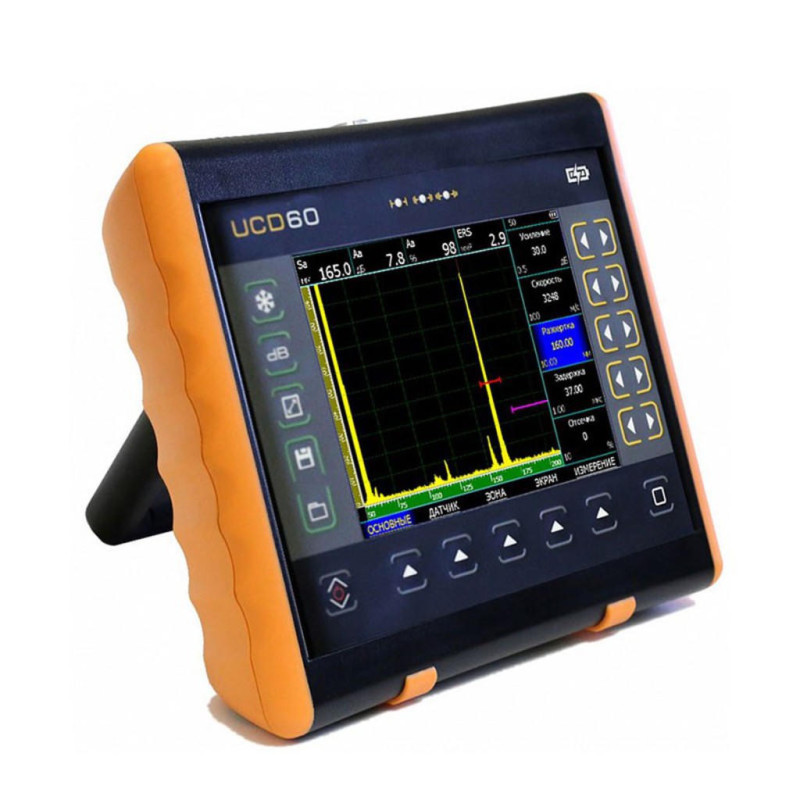

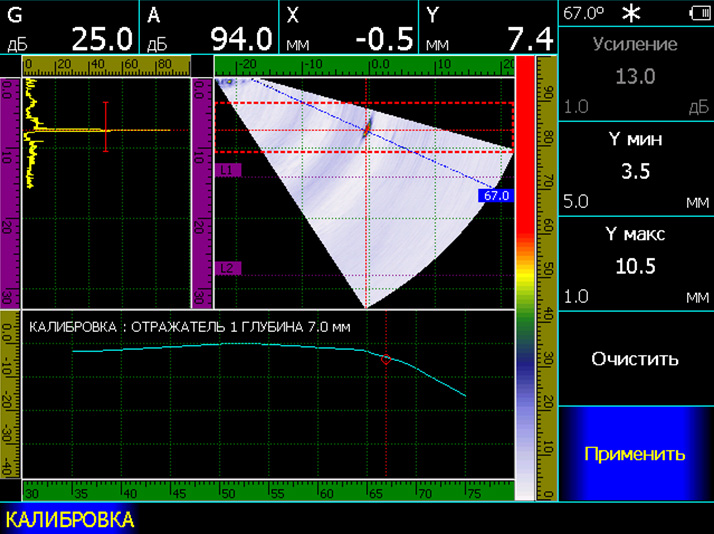

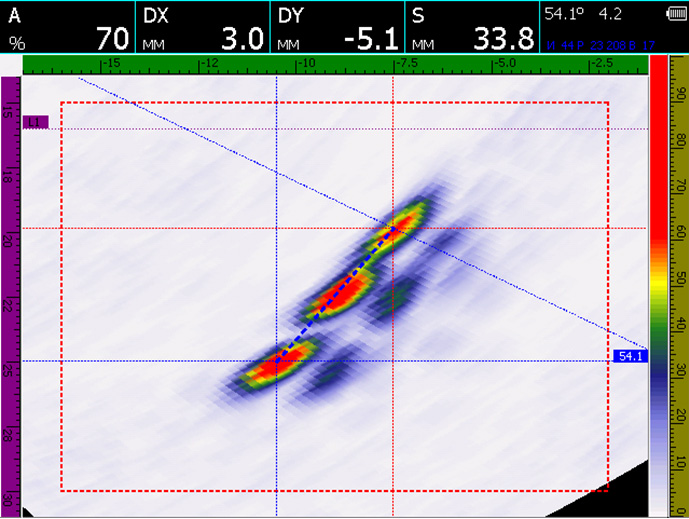

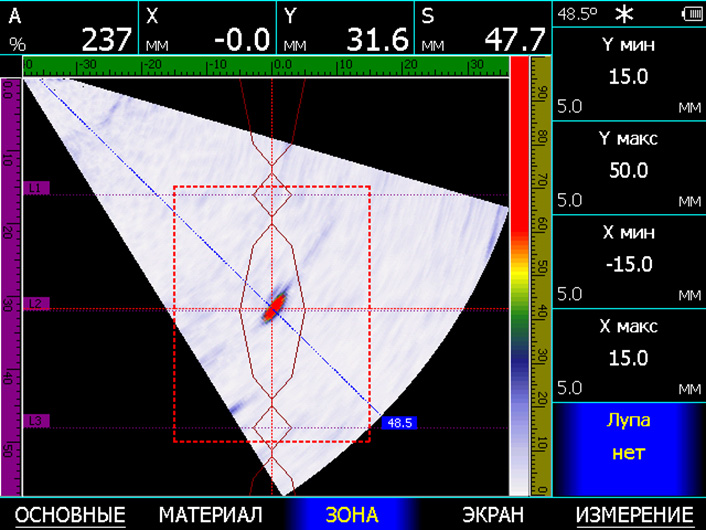

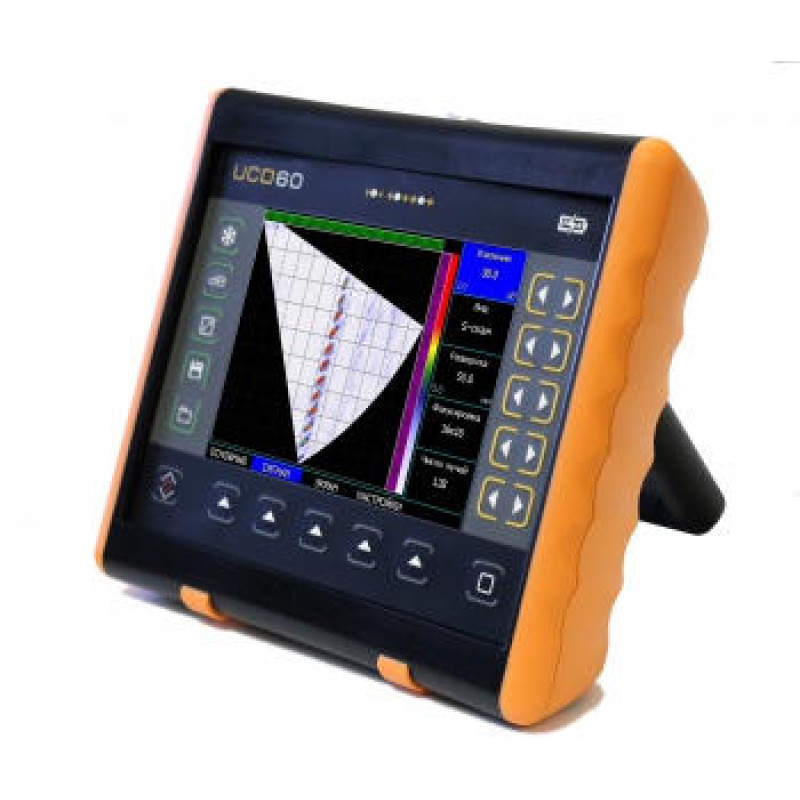

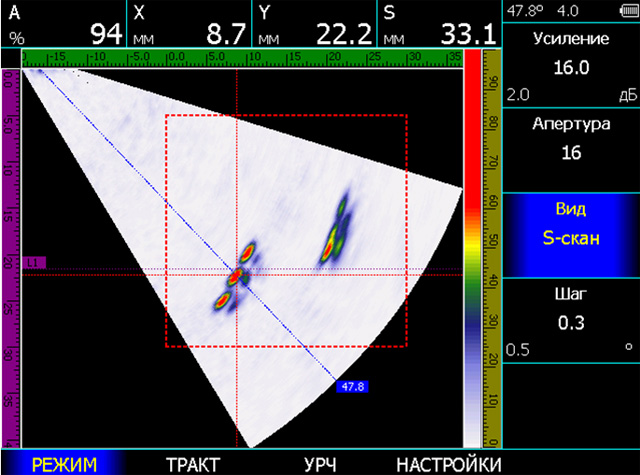

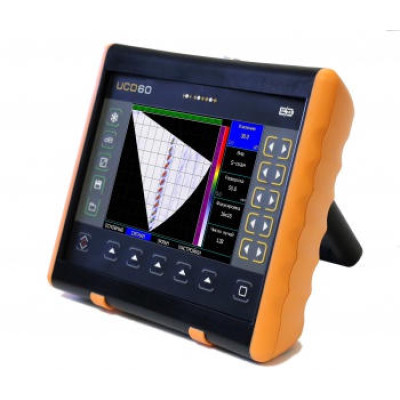

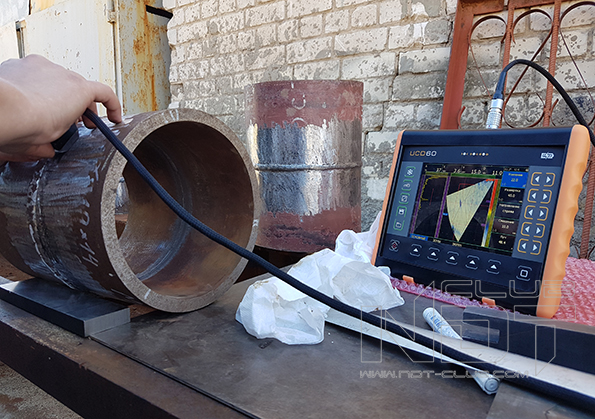

Революционный ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР впервые совмещающий использование классических преобразователей ФАР с математической обработкой сигналов по методу SAFT. В результате симбиоза новейших технологий в приборе массой всего 1,4 кг удалось, с использованием стандартных 16-ти элементных ФАР, получить разрешающую способности и качество картинки, ранее доступные только на дорогих 32-х канальных ФАР.

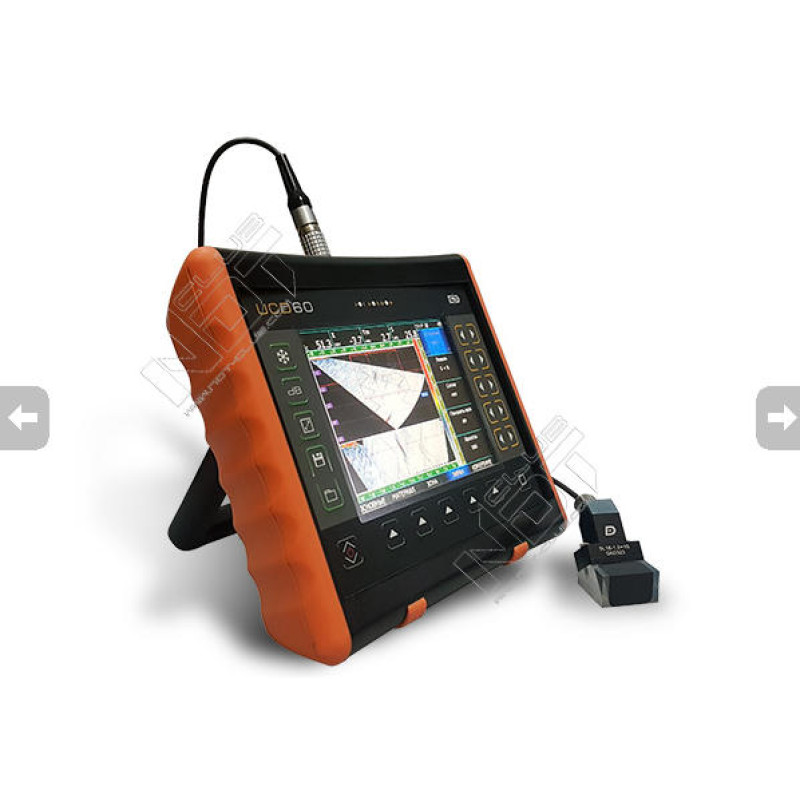

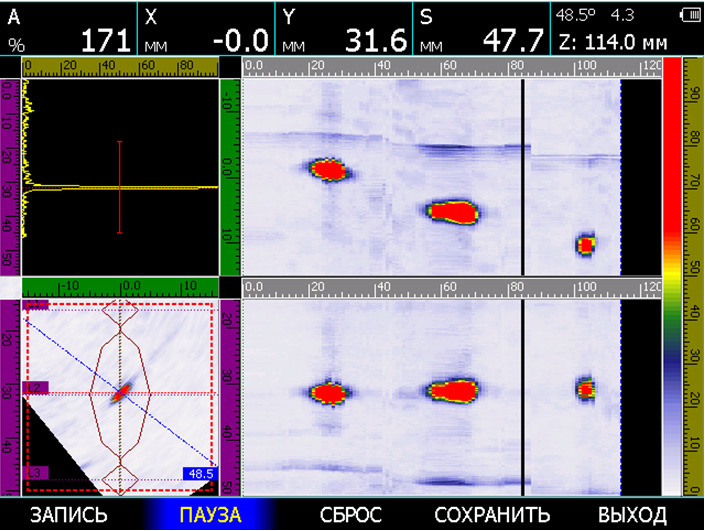

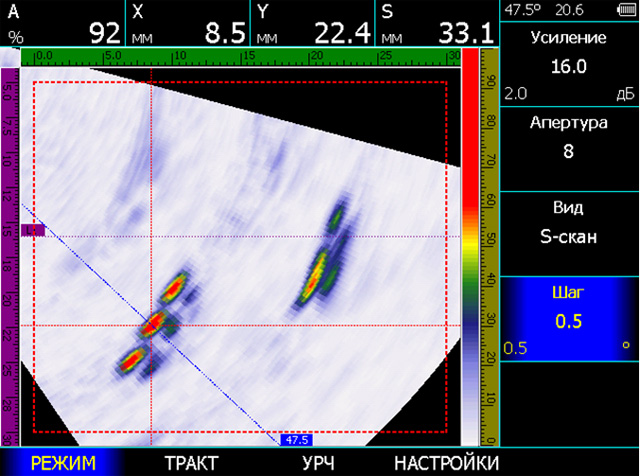

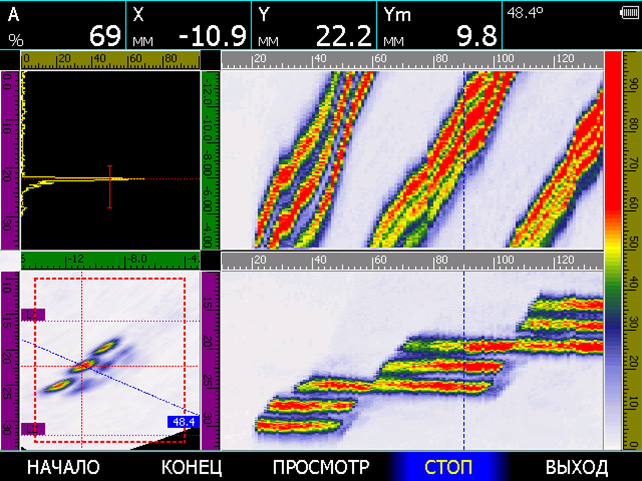

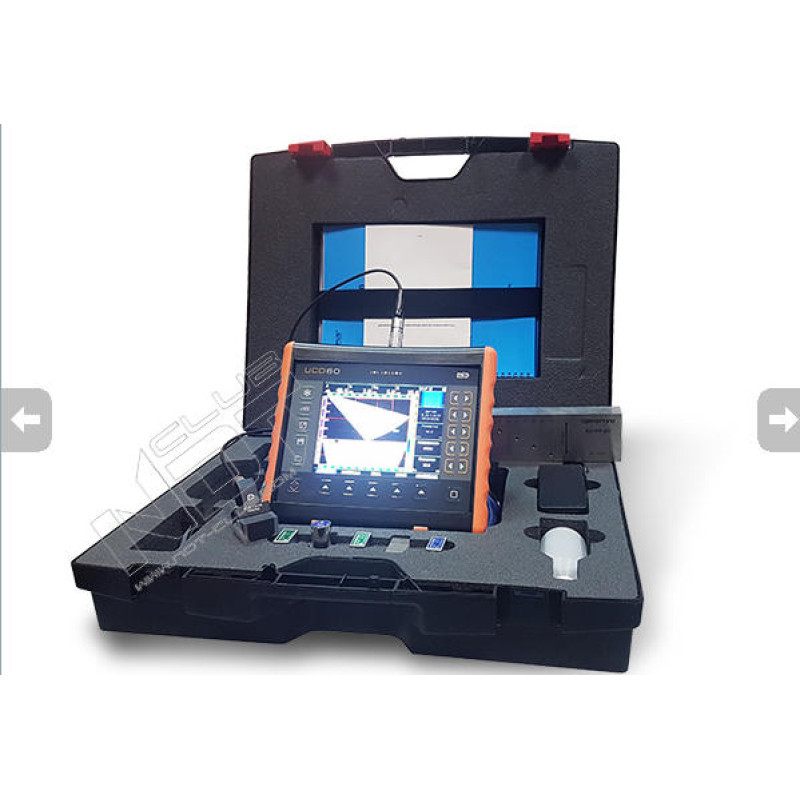

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Помимо традиционных функций, дефектоскоп имеет вход 2-х координатного энкодера, позволяющий подключать различные сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

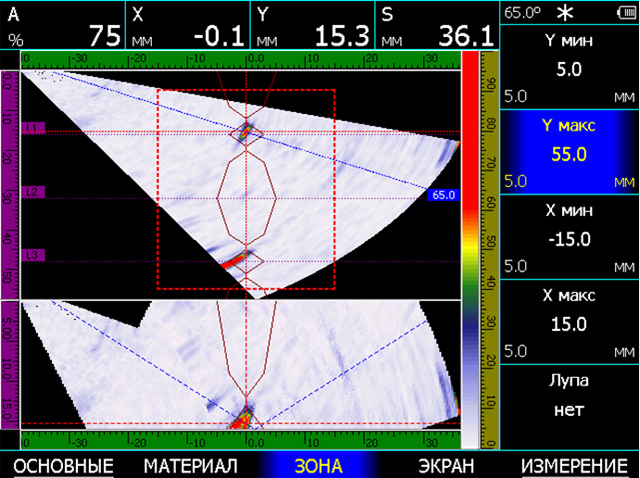

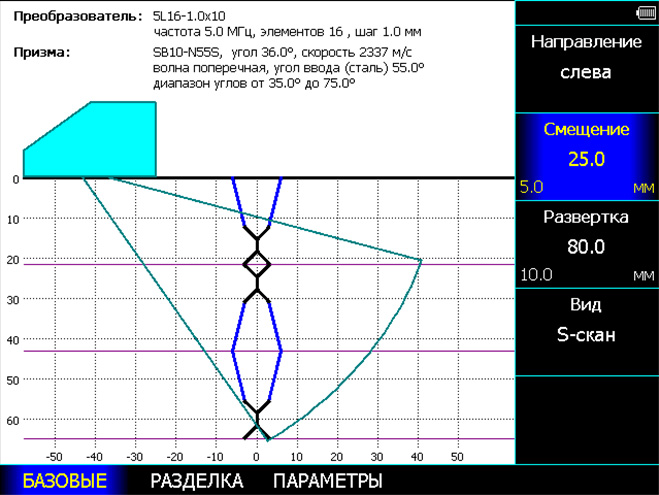

Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным.

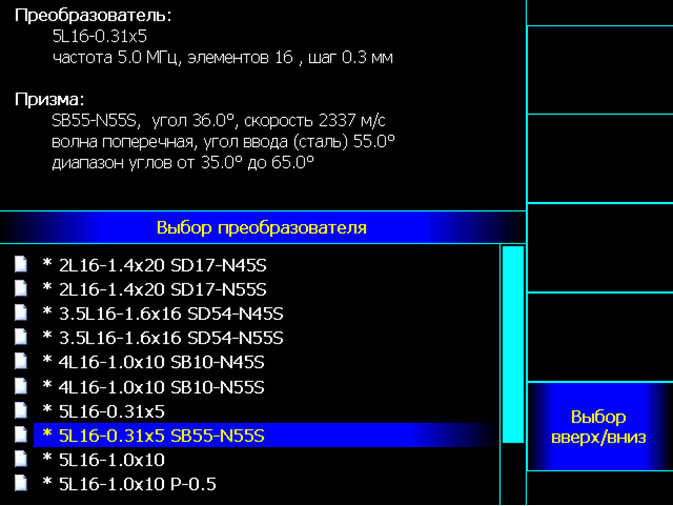

• Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности. Кроме того, возможно изготовление призм на радиусные поверхности.


ДЕМОНСТРАЦИЯ: для детального ознакомления со всеми возможностями дефектоскопа можно приехать в офис нашего партнёра и опробовать прибор непосредственно на ваших изделиях, или же вы можете прислать эти изделия к нам, а мы проведём на нём измерения и скажем подходит ли он для решения ваших задач, либо необходимо использовать дефектоскоп другого типа. Также для ознакомления рекомендуется скачать "Паспорт и методика поверки" из вкладки "Документация" - расположена правее от текущей вкладки "Описание".
