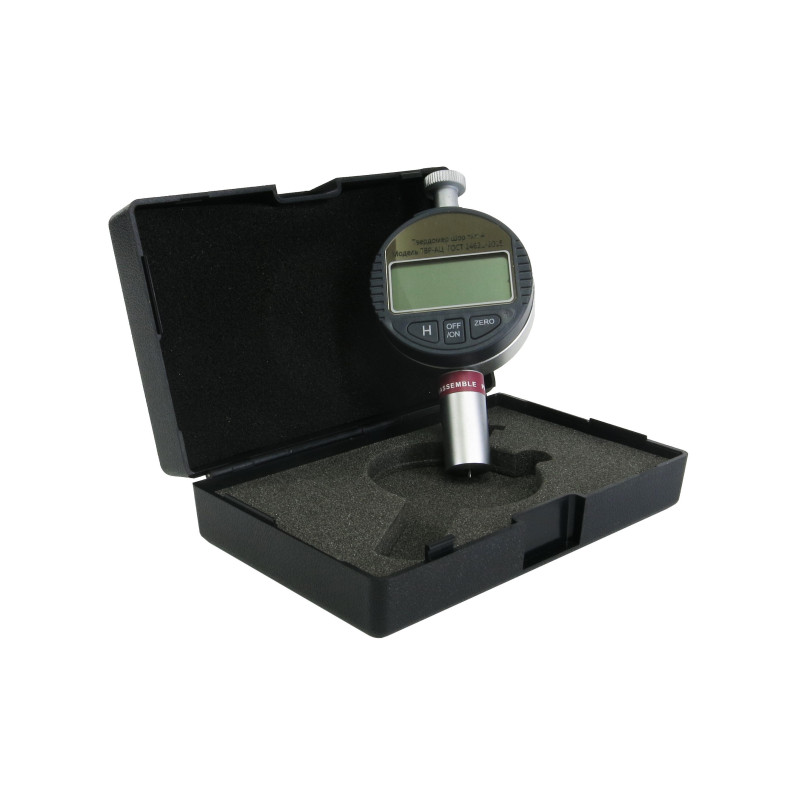

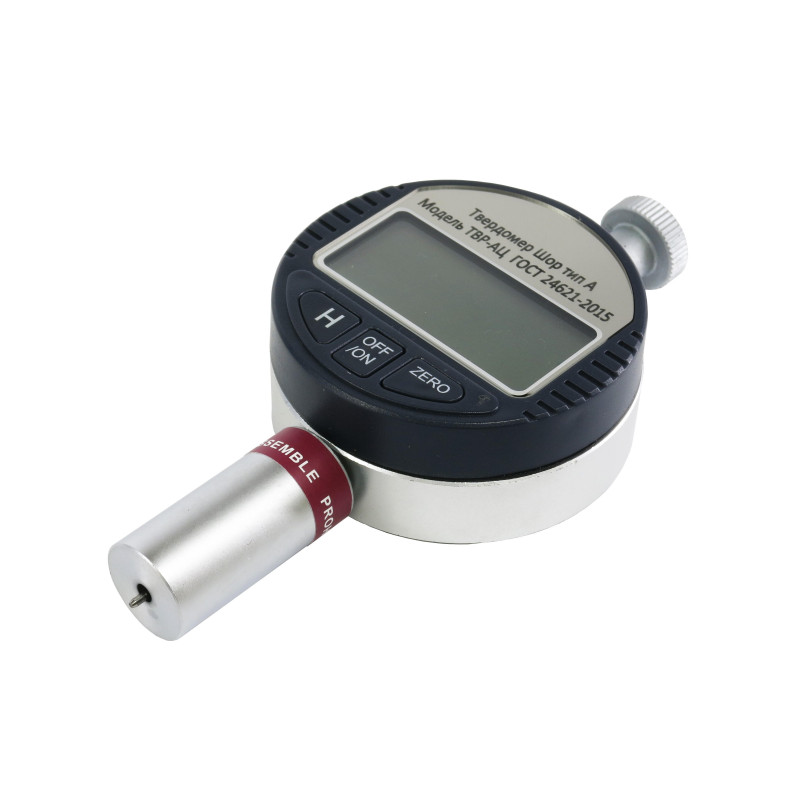

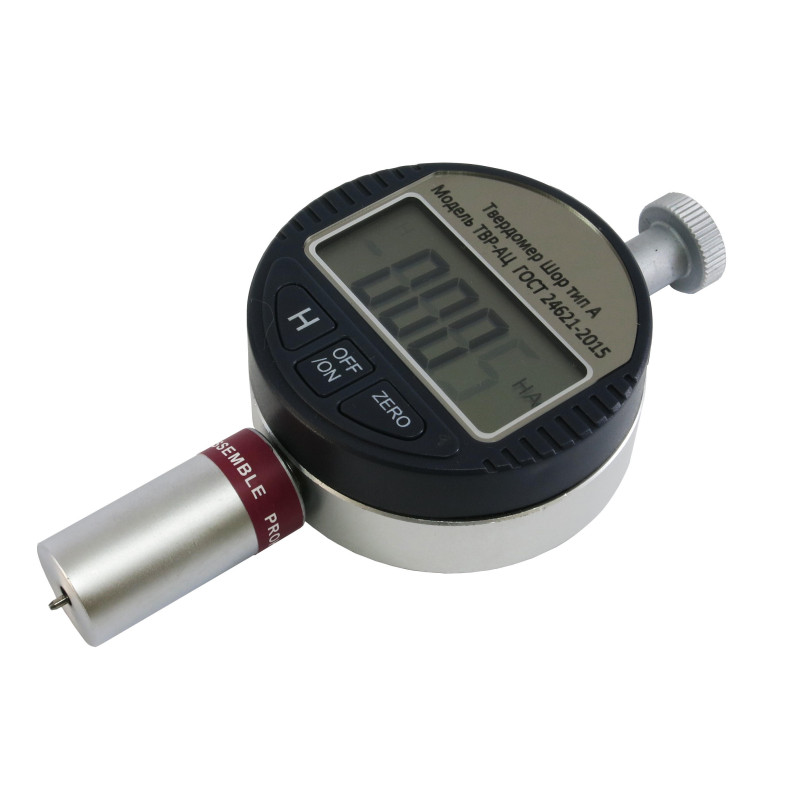

ТВР-AЦ твердомер (дюрометр) Шора тип А с цифровым индикатором

Основные сведения о твердомере ТВР-AЦ (дюрометре по шкале Шора типа A с цифровым индикатором)

Изготовитель: ООО "Восток-7" (РФ). Важно: ООО "Восток-7" является старейшим отечественным изготовителем приборов для измерения твёрдости материалов по Шору (твердомеров/дюрометров).

Состояние: новое изделие.

Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

Приборы для измерения твёрдости материалов по Шору А и D (дюрометры) модификаций ТВР-АЦ, ТВР-АЦМ, ТВР-DЦ, ТВР-DЦМ (далее дюрометры / твердомеры типа А или типа D) являются средствами измерений, предназначенным для измерения значений твёрдости по Шору низкомодульных материалов методом вдавливания.

ТВР-АЦ твердомер (дюрометр) Шора тип А с цифровым индикатором предназначен для измерения твёрдости по шкале Шора тип А резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии с ГОСТ 24621-2015 (ISO 868-2003), в т.ч. мягких полиуретанов: эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п.

ТВР-АЦМ твердомер (дюрометр) Шора тип А с цифровым индикатором - это механизированная модель, представляющая из себя механический штатив с установленным в нём дюрометром ТВР-АЦ. Штатив может быть приобретён совместно с прибором ТВР-АЦ, либо приобретён позднее при необходимости.

ТВР-АЦМ является механизированным аналогом твердомера советских времён производства "Точприбор": «Прибор настольный ИТ 5078». Выпуск приборов для измерения твердости резины по Шору А модели ИТ 5078 прекращён с 2016г.

Дюрометры модификаций ТВР-АЦ и ТВР-АЦМ применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на предприятиях резино-технической промышленности) при контроле качества изделий: при входном контроле сырья и заготовок, а также при выходном контроле готовых резино-технических изделий как производителем, так и конечным потребителем изделия.

Описание средства измерений:

Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.

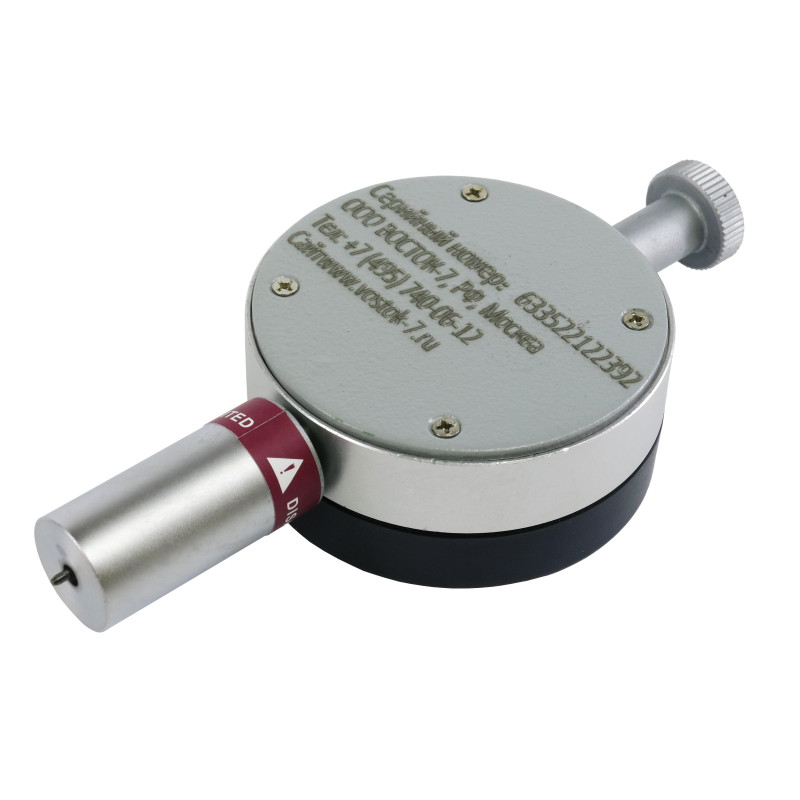

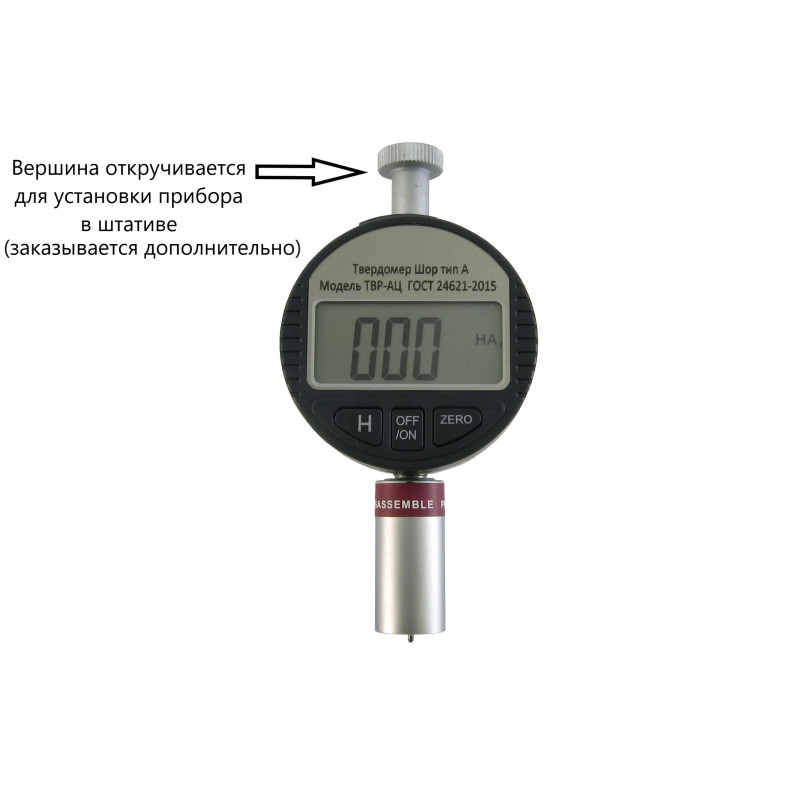

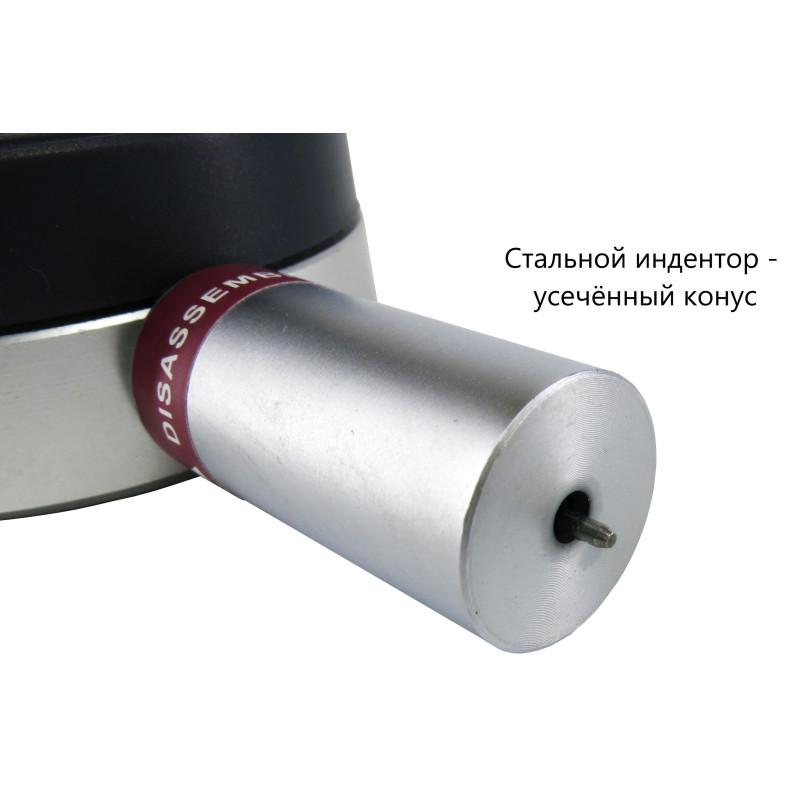

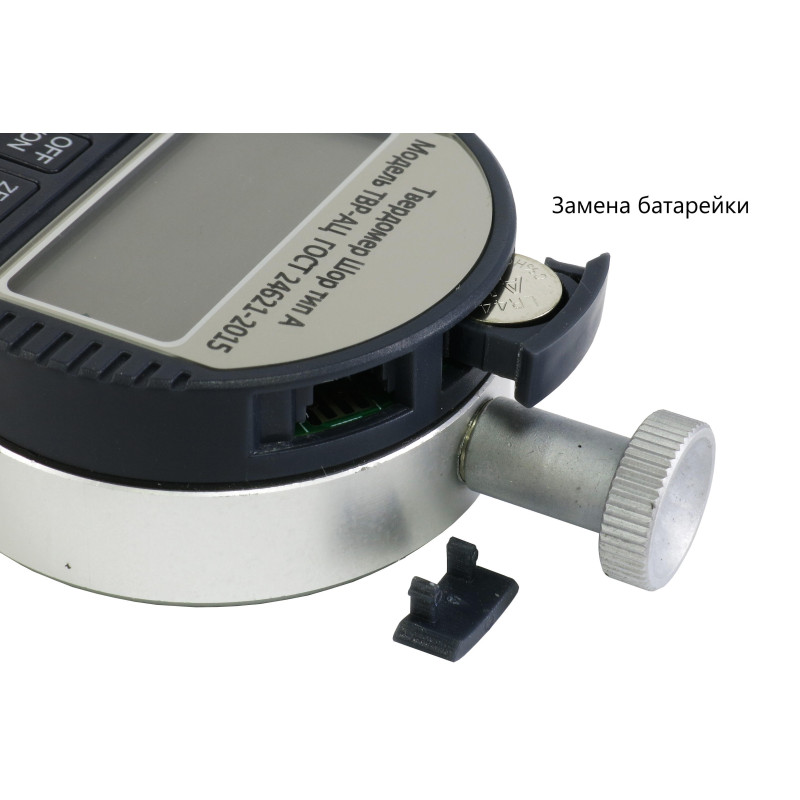

В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при измерении твёрдости вручную (модификация ТВР-АЦ) и для присоединения дюрометра к штативу (модификация ТВР-АЦМ), который обеспечивает равномерное механическое нагружение в процессе измерения твёрдости материалов.

При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через сигнал на циферблат до сброса в нулевое положение (метод вдавливания).

Разделение приборов для измерения твёрдости по Шору в зависимости от способа приложения нагрузки на 2 категории в соответствии с российскими ГОСТ:

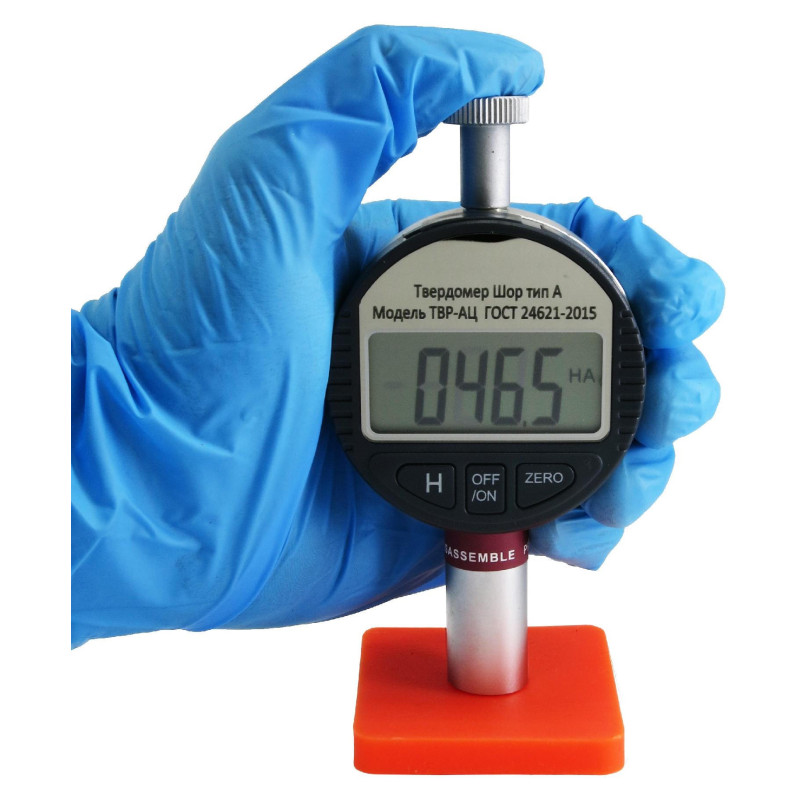

1. ПЕРЕНОСНЫЕ (ручные) твердомеры – нагружение производиться рукой на корпус прибора. Плюсы: быстрое измерение в любом пространственном положении в стационарных (цех, лаборатория и пр.) и в "полевых" условия на выезде. Минусы: точность измерения сильно зависит от навыков оператора, потому как колебание руки с прибором в процессе замера твёрдости ощутимо влияет на точность измерения. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.

2. СТАЦИОНАРНЫЕ (механические) твердомеры – нагружение в штативе производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность и повторяемость измерений, погрешности приложения нагрузки вручную исключены. Минусы: невысокая производительность (измерений в интервале времени по сравнению с ручными твердомерами); измерение только в стационарных условиях цеха или лаборатории. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.

Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если точность и повторяемость результатов измерения рукой не удовлетворяют Вашим требованиям к точности измерений.

Отличительные особенности измерений твёрдости прибором ТВР-АЦ:

Отличительные особенности измерений твёрдости прибором ТВР-АМ:

Штатив испытательный (далее штатив) предназначен для закрепления в нём твердомера (дюрометра) по Шору типа А и обеспечивает равномерное механическое нагружение твердомера в процессе измерения твёрдости изделий. Штатив с грузом-гирей, центрированной с осью индентора закреплённого твердомера, позволяет получить бо'льшую точность измерения твёрдости контролируемого изделия. Механическое нагружение позволяет создать стабильное прижимное усилие в заданном интервале времени согласно стандартам (ГОСТ 263-75; ГОСТ 24621-2015 (ISO 868-2003); ГОСТ Р ИСО 7619-1-2009; DIN53505, ASTM D2240, ISO R868,), обеспечивает повторяемость результатов, устраняя ошибки измерений твёрдости при нагружении твердомера вручную. Штатив востребован при проведении лабораторных испытаний с повышенными требованиями к точности результатов измерений, а также при проведении серийных (массовых) испытаний.

Штатив может быть приобретён совместно с дюрометром ТВР-А, либо приобретён позднее при необходимости его использования, например для массовых испытаний. Ввиду необходимости приложения нагрузки в 1 кг при каждом замере (а таких замеров на КАЖДОМ изделии по ГОСТ должно быть не менее 5-ти для вычисления среднего значения твёрдости этого изделия) использование штатива является настоятельной рекомендацией – даже тренированному мужчине крайне тяжело произвести подряд 20…40 замеров с плавным нагружением и дальнейшим удержанием нагрузки в 1 кг без колебаний руки с прибором на контролируемом изделии в течение 2...15 секунд согласно требованиям ГОСТ.
