ТБ 5004 твердомер стационарный Бринелль

Рейтинг:

^{0 отзывов}
Производитель:
Точприбор / ЗИП - Завод Испытательных Приборов
Модель:
000342
Артикул:
000342
Доступно:
Есть в наличии60

Цена: 8 910 000 ₸

Есть в наличии

Количество:

Купить в 1 клик

Есть вопросы?

Не смогли подобрать себе нужный товар, нужна дополнительная информация по параматерам товара или интересует оптовая цена и сроки поставки? Пишите звоните - ответим на все Ваши вопросы

Написать в WhatsApp

**СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ**
Страна, ответственная организация	Номер в госреестре
Российская Федерация, Росстандарт	11285-99
Российская Федерация, АО "РЖД"	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КазИнМетр	не внесено
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Изготовитель: Ивановское производственное объединение "Точприбор" (СССР), переименованное в 1992 г. в ОАО "Точприбор" (РФ).

Состояние: восстановленное изделие.

Поверка: периодическая поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Назначение средства измерений

Приборы для измерения твердости по методу Бринелля ТБ предназначены для измерения твердости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59.

Описание средства измерений

Принцип работы прибора заключается во вдавливании индентора - стального шарика стандартного диаметра в образец (изделие) под действием нагрузки, приложенной перпендикулярно поверхности образца в течение определенного времени и измерении диаметра отпечатка после снятия нагрузки при помощи переносного микроскопа или измерении глубины внедрения восстановленного отпечатка и перевода ее в единицы твердости Бринелля.

Отличительные особенности измерений твёрдости приборами модификаций ТБ.

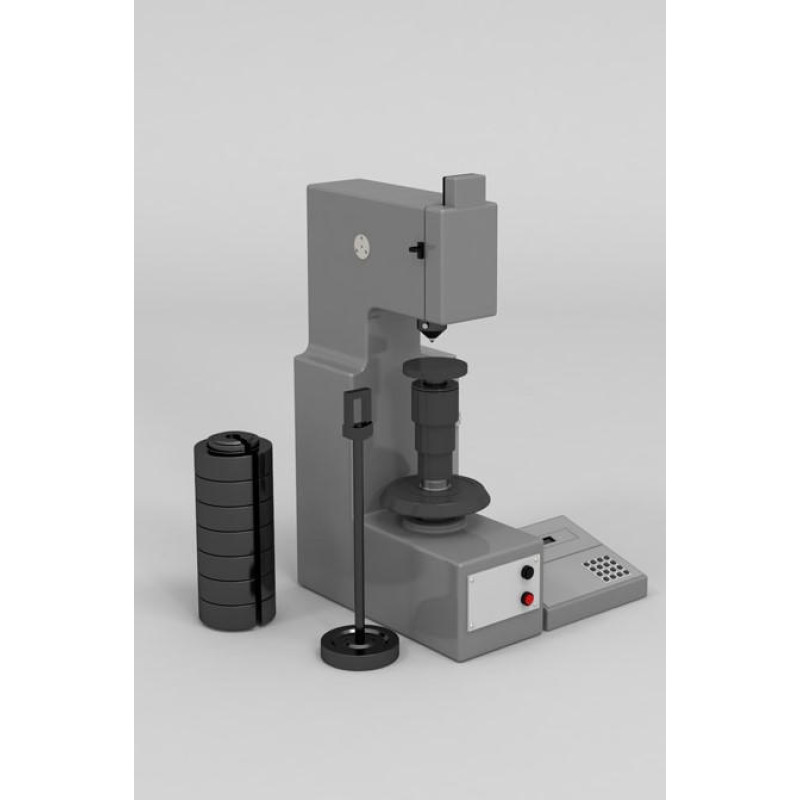

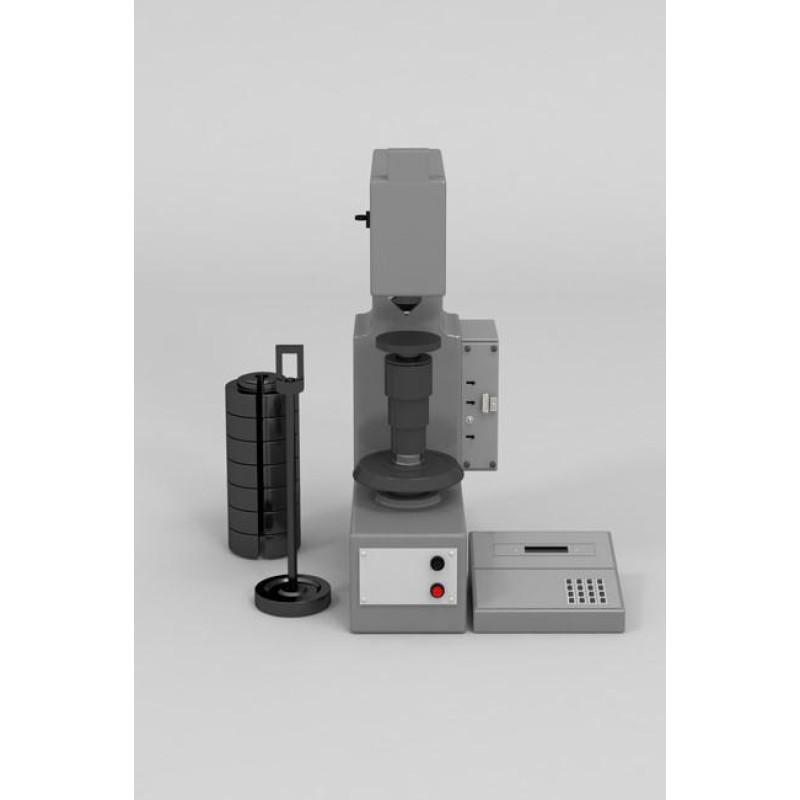

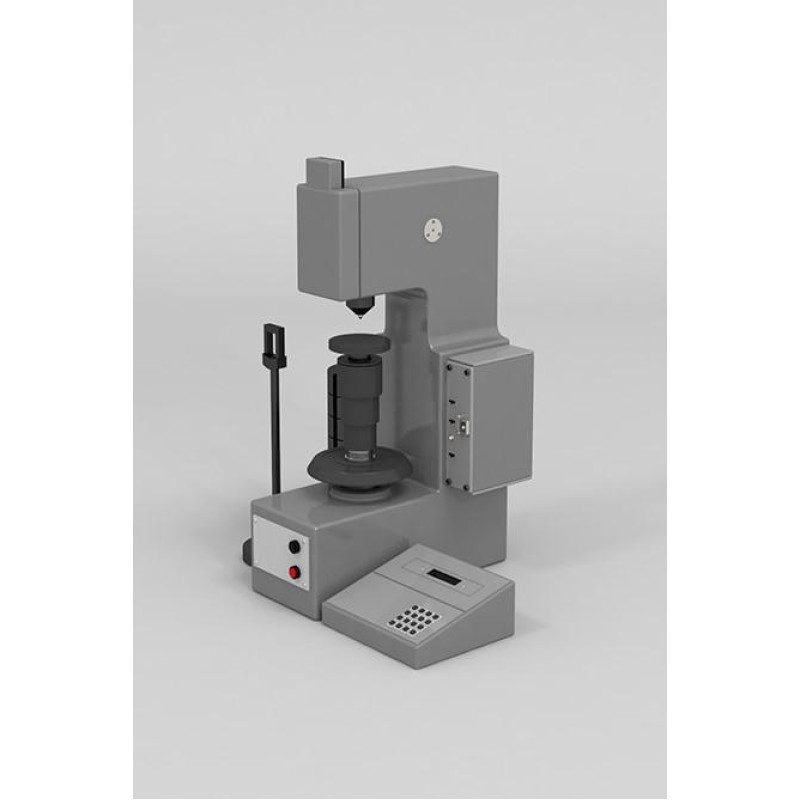

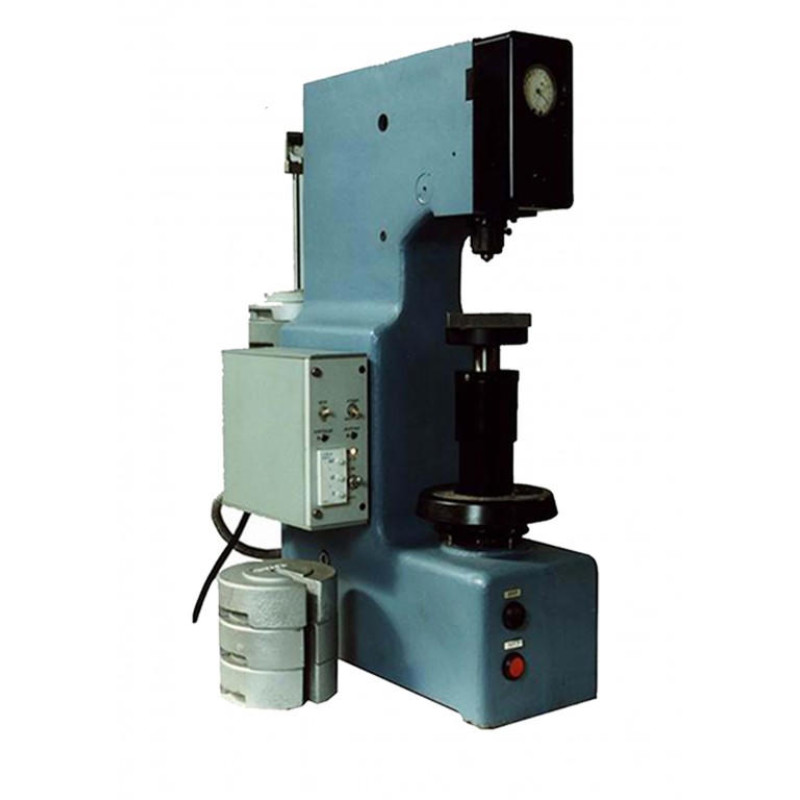

Приборы ТБ 5004, ТБ 5004-03 состоят из следующих узлов: системы нагружения, подъемного винта, привода, отсчетного устройства. Все основные узлы приборов смонтированы в корпусе. Система нагружения с грузовой подвеской предназначена для воспроизведения испытательных нагрузок. Подъемный винт служит для подвода испытуемой детали к наконечнику, отвода ее после окончания испытания и приложения предварительной нагрузки. Привод предназначен для приложения и снятия основных нагрузок с заданной скоростью.

Приборы ТБ 5056, ТБ 5056-02 отличаются от приборов ТБ 5004 перемещающейся по колонне испытательной головкой. Они состоят из следующих узлов: основания, колонны, испытательной головки, привода стола.

Испытательная головка предназначена для подвода индентора к испытуемой детали, нанесение отпечатка и отвод индентора после окончания нанесения отпечатка. Привод испытательной головки предназначен для подвода испытательной головки к детали и отвода ее после окончания испытания.

Привод стола предназначен для подвода стола под испытуемое изделие и отвода его в исходное положение.

Модели ТБ 5004-03; ТБ 5056; ТБ 5056-02 имеют электронную систему, обеспечивающую измерение глубины внедрения наконечника, пересчет в единицы твердости и выдачу результатов на цифровое табло, а также визуальную разбраковку на группы твердости МЕНЬ ШЕ, НОРМА, БОЛЬШЕ.

Прибор ТБП 5013 переносной и состоит из съемной испытательной головки, которую можно крепить к одному из приспособлений: струбцине, цепному или рельсовому захватам, конусу Морзе.

Испытательная головка предназначена для приложения испытательных нагрузок. Она состоит из корпуса, в котором размещена червячная передача и передача винт-гайка. Винт соединен с упругой скобой, в нижней части которой установлен испытательный наконечник. Внутри скобы смонтирован передаточный механизм и стрелочный индикатор.

Приборы применяются для работы в помещениях лабораторного типа, а также в цеха металлургических и машиностроительных предприятий.

Прибор ТБП 5013 также может применяться на складах, базах и других объектах, где требуется измерение твердости крупногабаритных и нетранспортабельных изделий

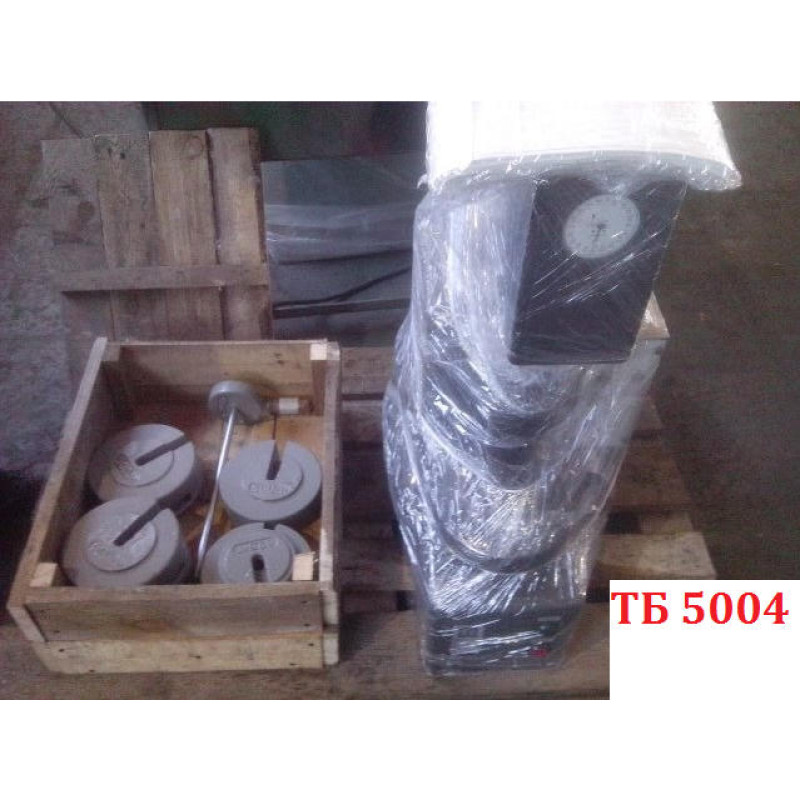

В наличии груза (гири) для твердомеров по методу Бринелля модификаций ТШ-2, ТШ-2М, ТБ 5004 и ТБ 5004-03, также имеются подвески для грузов с призмой. Для заказа свяжитесь с нами, указав требуемую номенклатуру и количество изделий.

Для удобства подбора аналогов мы составили таблицу приборов измерения твёрдости производства советских времён и нынешних дней.

Группа моделей, схожих по характеристикам

Тип нагружения

Приборы для измерения твёрдости по методу Роквелла

РВ; ТК (ТК-3); ТК-14-250; ТКП-1; ТРП-5011; ИТР 60/150

Ручное

ТК-2; ТК-2М; 2018ТР

Электрическое

2140ТР; ТР 5006; ТР 5006-2; ТР 5014; ТР-150Р; ТР 5006М

Ручное

Приборы для измерения твёрдости по методу Супер-Роквелла

ТКС-14-250

Ручное

ТКС; ТКС-1; ТКС-1М, ТРС, ТРС 5009-01

Электрическое

Приборы для измерения твёрдости по методу Бринелля

ЛБ; ТШП-4; ТШП-2;

ПБМ; ТШ; ТШ-2; 2109ТБ; ТБ 5004; 5006 ТБ;

Приборы для измерения твёрдости по методу Виккерса

ТП; ТП-2; ТП-7Р-1; ТП-7Р-1М;

Наименование параметров	Модель прибора
	ТБ 5004	ТБ 5004- 03	ТБ 5056	ТБ 5056-02	ТБП 5013
1. Диапазон измерения твердости	от 4 до 450 HB		от 4 до 450 HB		от 8 до 450 HB
2. испытательные нагрузки, кН	0,9807^; 1,226^; 1,839; 2,452;4,903; 7,355; 9,807; 14,71; 29,42		2,452; 4,903; 7,355; 9,807; 14,71;29,42		1,839; 2,452; 4,903; 7,355; 9,807; 14,71; 29,42
3. Пределы допускаемой погрешности испытательных нагрузок, %	± 1
4. Пределы допускаемой погрешности измерений твердости, %,	±3
5. Отсчетное устройство	переносной микроскоп МПБ-3, индикатор часового типа	переносный микроскоп МПБ-3, цифровое отсчетное устройство			переносной микроскоп МПБ-3
6. Расстояние от вершины испытательного наконечника до рабочей поверхности стола, мм	250		850		140^; от 140 до 500*

7. Расстояние от оси испытательного наконечника до стенки корпуса, мм	120		395		70
8. Разбраковка на группы твердости: твердость МЕНЬШЕ, НОРМА, БОЛЬШЕ	по указателям стрелочного индикатора	по световой сигнализации			нет
9. Математическая обработка результатов измерения: нахождение среднего значения наибольшего, наименьшего и вариации показаний	нет	имеется	нет	имеется	нет
10. Продолжительность выдержки испытуемого образца под нагрузкой регулируемая, с	от 5 до 300		от 2 до 200		-
11.Автоматический ход стола, мм, не менее	нет	нет	160	160	нет
12. Питание от сети переменного тока напряжение, В частота, Гц	220+10% -15% 50±1				-


13.Потребляемая мощность, Вт, не более	0,18	0,24	0,7		-
14.Диапазон рабочих температур, °С	от 0 до плюс 40
15.Габаритные размеры, мм, не более, длина x ширина x высота: прибора шкафа управления	840x375x 920 -	840x375x 920 -	1260x950x 2220 -	1260x950x 2220 550x750x 850	испытательной головки: 165x320x 345
16. Масса, кг, не более	205		1500		20,2
17. Полный средний срок службы, лет не менее	10				12
18. Средняя наработка на отказ, ч, не менее	12500				25000

	Наименование	К-во, шт
	*Базовая комплектация*:
1	Прибор для измерения твёрдости со Свидетельством о поверке	1
2	Рабочий столик к твердомеру	1
3	Индентор	1
	*Дополнительная комплектация:*
4	Инденторы алмазные и шариковые любых типоразмеров	По заказу
5	Меры твёрдости всех шкал различных диапазонов и нагрузок по ГОСТ 9031-75	По заказу
6	Измерительные (опорные / предметные) столики различной конфигурации и размера	По заказу
7	Микроскопы отсчётные	По заказу

При комплектации твердомера в нашей организации мы публикуем фотографию прибора с указанием заводского номера; года выпуска; года восстановления (если такие работы производились); тип и количество инденторов, мер твёрдости, столиков и микроскопов.
