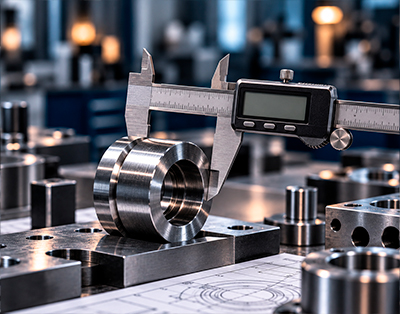

Штангенциркуль ШЦЦ-3 - цифровой измерительный инструмент с односторонним расположением губок. Он предназначен для измерения наружных и внутренних размеров деталей. Такие модели используют в машиностроении, металлообработке и при контроле крупных заготовок, когда диапазона обычного штангенциркуля недостаточно.
Что означает обозначение ШЦЦ-3
Буквы «ШЦЦ» обозначают штангенциркуль с электронным цифровым отсчётным устройством, а цифра 3 - тип конструкции. Показания выводятся на дисплей, поэтому их удобно считывать без нониусной шкалы. ШЦЦ-3 не является следующей по точности версией ШЦЦ-1 или ШЦЦ-2: эти типы различаются прежде всего расположением губок и назначением.
Для каких измерений подходит ШЦЦ-3
- Наружные размеры. Губками измеряют ширину заготовки, толщину детали или наружный диаметр вала и трубы.
- Внутренние размеры. Подходящими измерительными поверхностями губок проверяют размеры отверстий и других доступных внутренних элементов детали.
Штатный глубиномер для типа ШЦЦ-3 не предусмотрен. Если нужно регулярно измерять глубину отверстий и уступов, выбирайте инструмент с соответствующей конструкцией, например подходящую модель ШЦЦ-1.
Как выбрать штангенциркуль ШЦЦ-3
Модели одного типа различаются характеристиками. Перед покупкой проверьте:
- Диапазон измерений. Он должен охватывать размеры ваших деталей. В обозначении модели число после «ШЦЦ-3» обычно указывает верхний предел измерения, например 500 или 1000 мм.
- Длину губок. Учитывайте, на каком расстоянии от края детали находятся измеряемые поверхности. Более длинные губки дают доступ к глубже расположенным участкам, но не превращают прибор в глубиномер.
- Шаг цифрового отсчёта и допускаемую погрешность. Обозначение «0,01 мм» указывает шаг отображения показаний. Оно само по себе не означает, что погрешность измерения равна 0,01 мм; её следует уточнять в документации конкретной модели.
- Документы на инструмент. Если результаты измерений используют для производственного контроля с метрологическими требованиями, заранее уточните комплект документов и условия поверки.
Перед измерением очистите рабочие поверхности губок и деталь, проверьте исходное показание прибора и не сжимайте деталь с чрезмерным усилием. Это особенно важно при контроле больших размеров, где положение инструмента может влиять на результат.
Сравнить доступные диапазоны и длину губок можно в каталоге штангенциркулей ШЦЦ-3. Для подбора модели укажите наружный или внутренний размер детали и особенности доступа к месту измерения.
