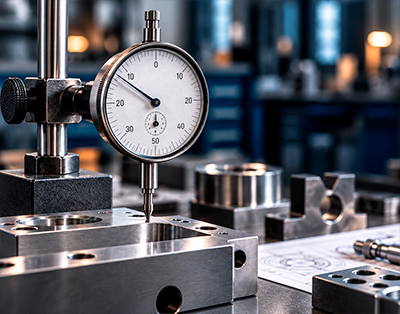

Индикатор ИЧ - стрелочный индикатор часового типа для контроля небольших линейных перемещений и отклонений размеров деталей. Его применяют в машиностроении и металлообработке: например, чтобы сравнить размер детали с заданным значением или проверить биение вала. Прибор помогает увидеть отклонение, которое трудно оценить обычной линейкой или штангенциркулем.

Как работает индикатор ИЧ

Измерительный наконечник касается поверхности детали. При её перемещении стержень индикатора смещается, а стрелка показывает изменение на циферблате. Для работы прибор закрепляют на стойке или штативе, устанавливают наконечник в нужное положение и настраивают отсчёт относительно выбранной базы.

Часто индикатор используют для сравнительных измерений: сначала задают исходное положение стрелки, затем смотрят, насколько контролируемая деталь отклоняется от него. Сам по себе индикатор не заменяет оснастку, необходимую для правильной установки детали и прибора.

Где применяют индикаторы ИЧ

Контроль размеров деталей. Сравнивают фактический размер с настроенным значением и определяют величину отклонения.
Проверка радиального и торцевого биения. При вращении детали наблюдают за изменением показаний индикатора.
Контроль формы и расположения поверхностей. Проверяют отклонения в нескольких точках при соответствующей установке детали и измерительной оснастки.
Наладка оборудования. Индикатор используют при выверке деталей, узлов и приспособлений.

Как выбрать индикатор ИЧ

Начните с задачи измерения. Для выбора модели важны:

Диапазон измерений - ход измерительного стержня должен подходить для ожидаемого отклонения.
Цена деления - показывает, какому перемещению соответствует одно деление шкалы. Распространённый вариант для индикаторов ИЧ - 0,01 мм.
Метрологические характеристики - цену деления не следует считать погрешностью прибора; допустимую погрешность проверяют по документации конкретной модели.
Способ крепления - проверьте совместимость индикатора с вашей стойкой, штативом или измерительным приспособлением.
Документы на прибор - если измерения проводятся по установленным метрологическим требованиям, заранее уточните необходимость и возможность поверки.

Например, обозначение ИЧ-10 указывает на модель с диапазоном измерений 10 мм. Точные характеристики, исполнение и комплект поставки нужно сверять в карточке выбранного товара.

ИЧ и цифровой индикатор - в чём разница

ИЧ - прибор со стрелкой и круговой шкалой. Цифровые индикаторы с дисплеем относятся к другим исполнениям, в частности ИЧЦ. Поэтому цифровую модель не стоит описывать как «вид индикатора ИЧ». При выборе сравнивайте конкретные приборы по диапазону, метрологическим характеристикам и условиям работы.

Подобрать индикатор и оснастку для измерений можно в разделе индикаторов часового типа на Chiz.kz. Если известны требуемый диапазон, цена деления и задача контроля, укажите их при обращении - это поможет выбрать подходящую модель.
