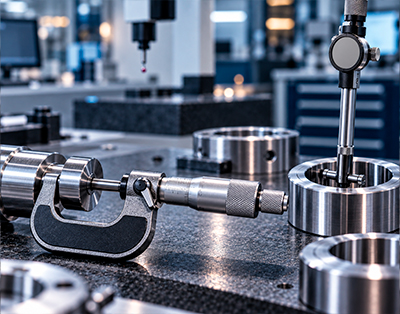

Микрометр и нутромер решают разные измерительные задачи. Если нужно проверить наружный диаметр вала или толщину детали, обычно выбирают гладкий микрометр. Для контроля диаметра отверстия, втулки или цилиндра нужен нутромер. На производстве эти приборы часто используют вместе: один помогает проверить вал, другой — отверстие, в которое он устанавливается.
Что измеряют микрометром
Гладкий микрометр предназначен для измерения наружных размеров. Деталь помещают между пяткой и измерительным винтом, затем считывают результат со шкалы или цифрового дисплея. Механизм ограничения измерительного усилия помогает прижимать деталь одинаково при повторных измерениях.
Таким прибором проверяют наружный диаметр вала, толщину листа или размер небольшой заготовки. Для специальных задач выпускают микрометры с другой формой измерительных поверхностей, поэтому при выборе важно смотреть на конструкцию конкретной модели.
Что измеряют нутромером
Нутромер предназначен для контроля внутренних размеров: диаметров отверстий, втулок и цилиндров. Его измерительные контакты располагаются внутри детали. Подходящая конструкция позволяет сравнить размер отверстия в нескольких сечениях и направлениях, чтобы выявить отклонения по длине или окружности.
Нутромеры бывают, в частности, индикаторными и микрометрическими. Индикаторный нутромер обычно настраивают на известный размер, после чего по показанию определяют отклонение от него. Для настройки используют подходящее установочное кольцо, микрометр или другое средство, предусмотренное методикой работы. Микрометрический нутромер позволяет считывать внутренний размер непосредственно по своему отсчётному устройству.
Микрометр и нутромер: основные различия
| Критерий | Гладкий микрометр | Нутромер |
|---|---|---|
| Основная задача | Измерение наружных размеров | Измерение внутренних размеров |
| Пример детали | Вал, лист, наружная поверхность втулки | Отверстие, цилиндр, внутренняя поверхность втулки |
| Как получают результат | Считывают размер по шкале или дисплею | Способ зависит от типа: прямой отсчёт или сравнение с настроенным размером |
| Подготовка к работе | Проверяют чистоту измерительных поверхностей и исходное показание | Проверяют прибор и при необходимости настраивают его на известный размер |
У обоих приборов шаг отсчёта и допускаемая погрешность зависят от модели. Например, обозначение «0,01 мм» в характеристиках нужно проверить по паспорту: оно может относиться к шагу отсчёта и само по себе не подтверждает погрешность измерения.
Что выбрать для производственного контроля
- Для наружного диаметра или толщины подберите гладкий микрометр с нужным диапазоном измерений и подходящими измерительными поверхностями.
- Для диаметра отверстия подберите нутромер по диапазону, глубине доступа и требуемому способу отсчёта.
- Для контроля пары «вал — отверстие» используйте оба прибора: измерьте наружный размер вала и внутренний размер отверстия, затем сравните результаты с допусками на чертеже.
Перед покупкой уточните диапазон, предел допускаемой погрешности и комплектность. Для индикаторного нутромера также проверьте, чем вы будете настраивать его на контрольный размер. Если результаты используются в рамках метрологического контроля, уточните требования к поверке и документам для конкретных моделей.
Микрометры и нутромеры в Казахстане
В каталоге Chiz.kz можно посмотреть микрометры и нутромеры для разных измерительных задач. При подборе сообщите размер детали, допуск по чертежу и условия работы: так проще выбрать подходящий диапазон и конструкцию прибора.
