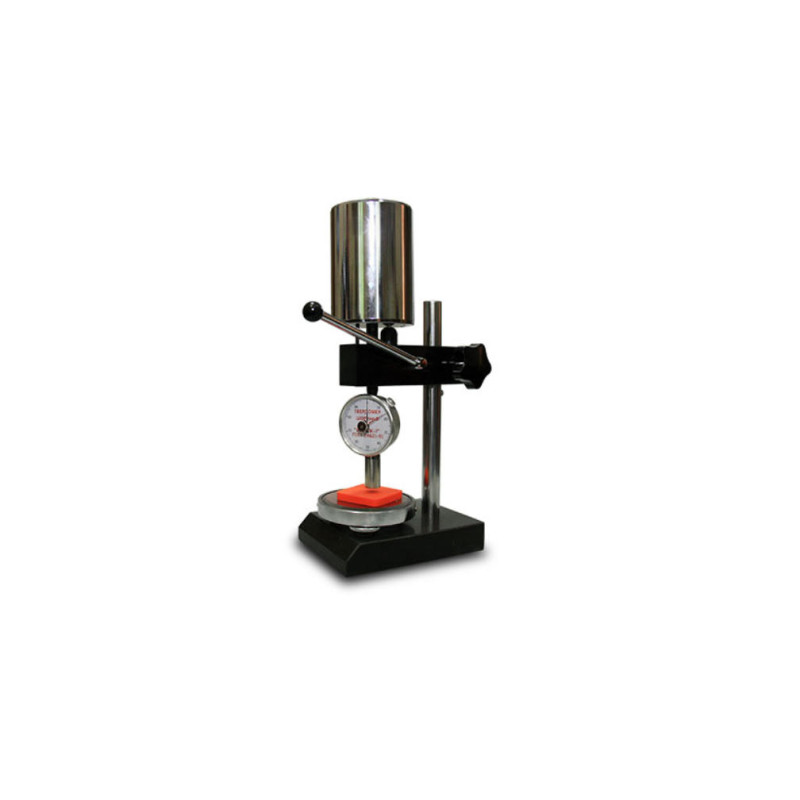

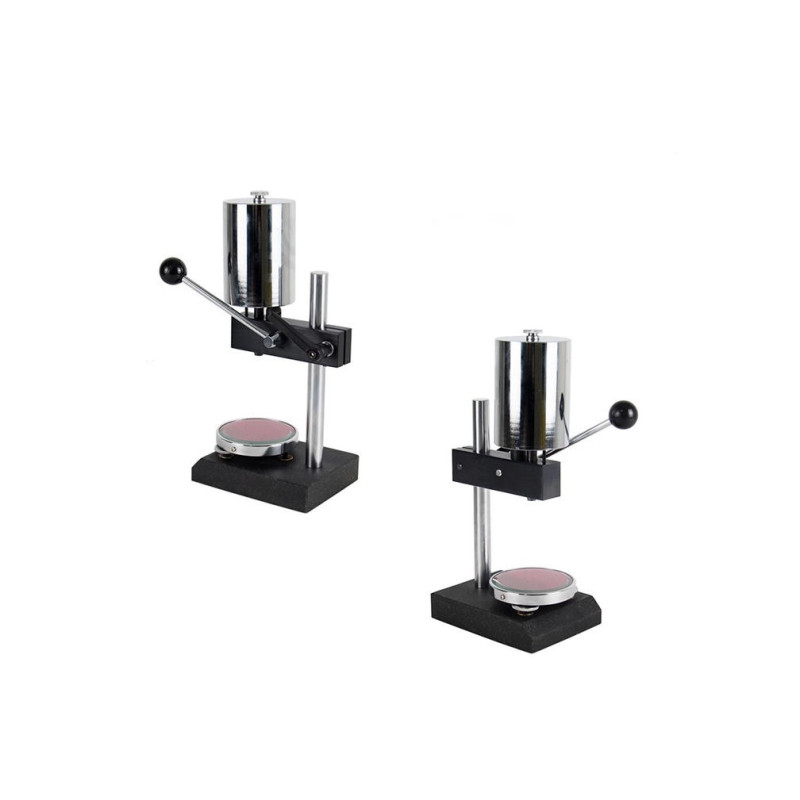

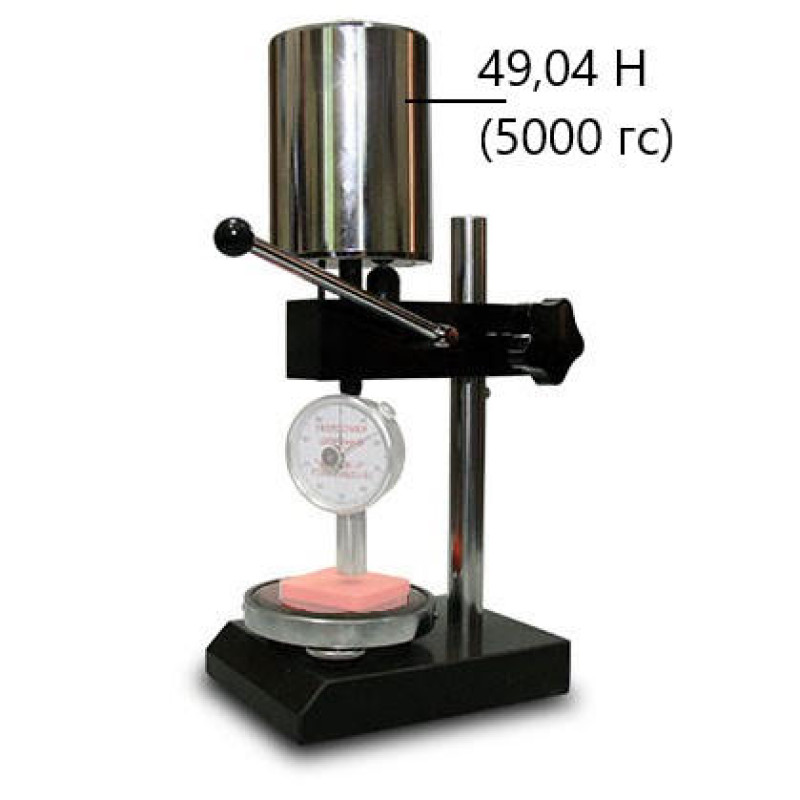

Штатив механический для твердомера (дюрометра) по Шору типа D
- Производитель:
- Модель:000801
- Артикул:000801
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | не подлежит внесению в реестр |
| Российская Федерация, АО "РЖД" | не подлежит внесению в реестр |
| Республика Беларусь, Госстандарт | не подлежит внесению в реестр |
| Республика Казахстан, КазИнМетр | не подлежит внесению в реестр |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Изготовитель: ООО "Восток-7" (РФ). Важно: ООО "Восток-7" является старейшим отечественным изготовителем приборов для измерения твёрдости материалов по Шору (твердомеров/дюрометров).
Состояние: новое изделие.
Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

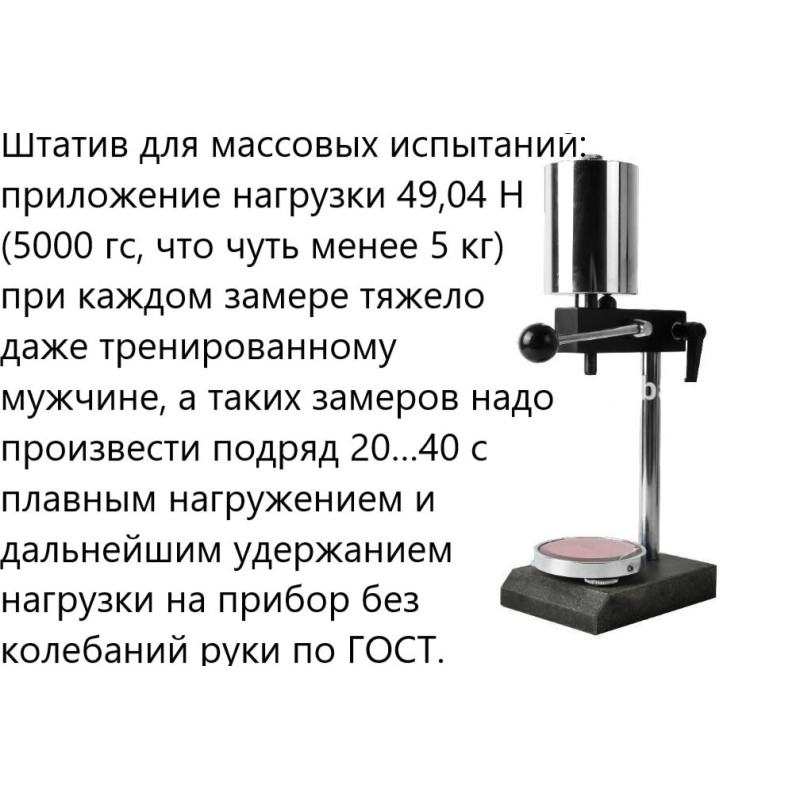

Штатив может быть приобретён совместно с дюрометром ТВР-D, либо приобретён позднее при необходимости его использования, например для массовых испытаний. Ввиду необходимости приложения нагрузки в 49,04 Н (5000 гс, что чуть менее 5 кг) при каждом замере (а таких замеров на КАЖДОМ изделии по ГОСТ должно быть не менее 5-ти для вычисления среднего значения твёрдости этого изделия) использование штатива является настоятельной рекомендацией – даже тренированному мужчине крайне тяжело произвести подряд 20…40 замеров с плавным нагружением и дальнейшим удержанием нагрузки ок. 5 кг без колебаний руки с прибором на контролируемом изделии в течение 2...15 секунд согласно требованиям ГОСТ.
Мы доработали наши штативы и теперь их можно использовать не только с дюрометрами ТВР-D, но также и с приборами для измерения твёрдости по Шору моделей ТПШ-ПД; NOVOTEST ТШП-D, всеми моделями Bareiss (ФРГ) и REX (США).
| ХАРАКТЕРИСТИКА | ЗНАЧЕНИЕ |
| Диапазон показаний при цене деления шкалы равной 1 (типы А и D) | 0 … 100 |
| Рабочий диапазон для измерения твёрдости: · по шкале Шора тип А (модель ТВР-А) · по шкале Шора тип D (модель ТВР-D) |
10 … 90 HA 20 … 90 HD |
| Цена деления отсчётного устройства, ед. твёрдости | 1 |
| Вылет индентора от опорной поверхности прибора при нулевом показании | 2,5 ± 0,04 мм |
| Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы) · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
± 0,075 Н ± 0,445 Н |
| Предварительная нагрузка для ТВР-А и ТВР-АМ | 0,549 ± 0,075 Н |
| Предельная нагрузка · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
8,064 ± 0,075 Н 49,04 ± 0,49 Н |
| Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора | ± 0,025 мм (± 1 деление шкалы) |
| Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
| Относительная влажность воздуха | 30 % … 80 % |
| Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: | 6 мм |
| Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 12 мм |
| Диаметр опорной поверхности твердомера | 16 мм |
| Минимально необходимый диаметр подготовленной поверхности для проведения измерений | 10 мм |
| Межповерочный интервал | 1 год |
| Масса твердомера | 0,19 кг |
| Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г) | 112*60*32 мм |
| Масса упаковочного футляра с твердомером ТВР-А и ТВР-D | 0,3 кг |
| Габаритные размеры упаковочного футляра (В*Ш*Г) | 41*150*114 мм |
| Гарантийный срок эксплуатации твердомера (дюрометра) | 1 год |
| МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ | |
| Толщина/высота контролируемого изделия, не более: | 60 мм |
| Диаметр предметного столика для размещения контролируемого изделия: | Ø 100 мм |

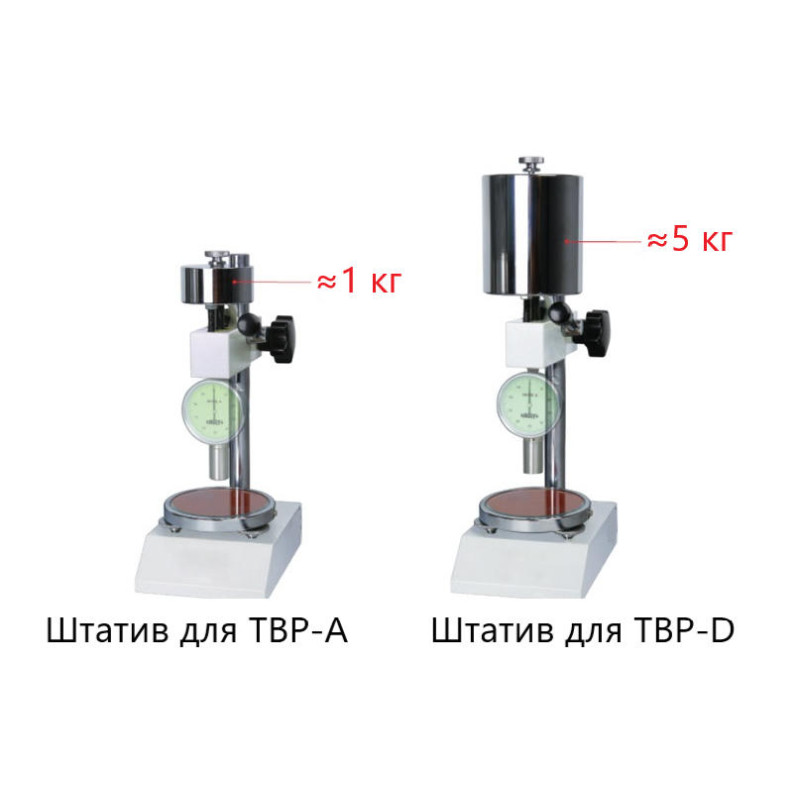

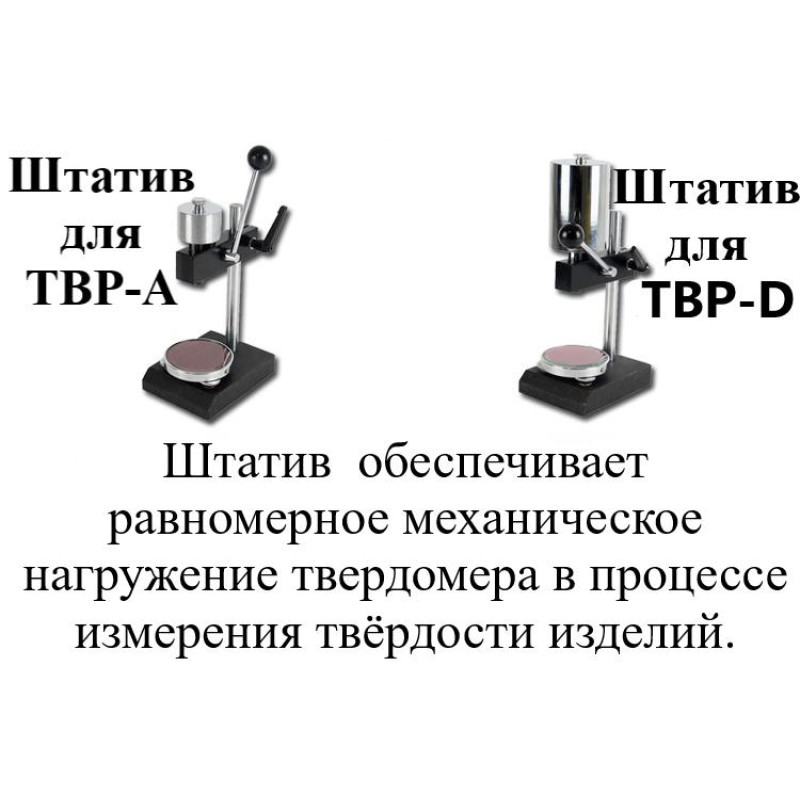

| Усилие, создаваемое грузом-гирей: · Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 ± 0,1 Н 49,3 ± 0,49 Н |
| Масса штатива в сборе без твердомера: · Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
| Габаритные размеры (В*Ш*Г), не более: | 320х157х120 (ТВР-АМ) 400х157х120 (ТВР-DM) |

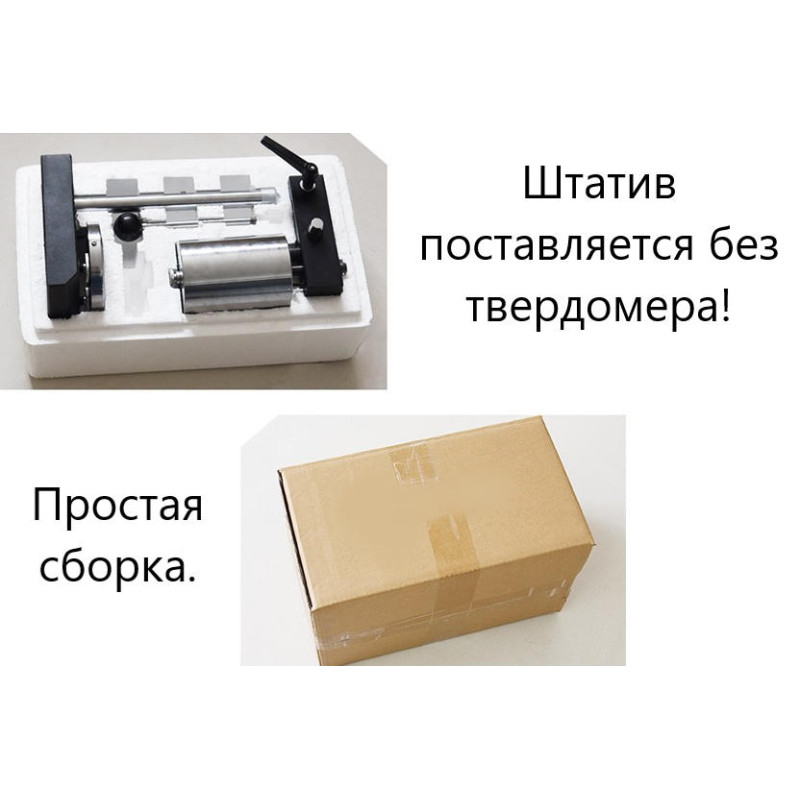

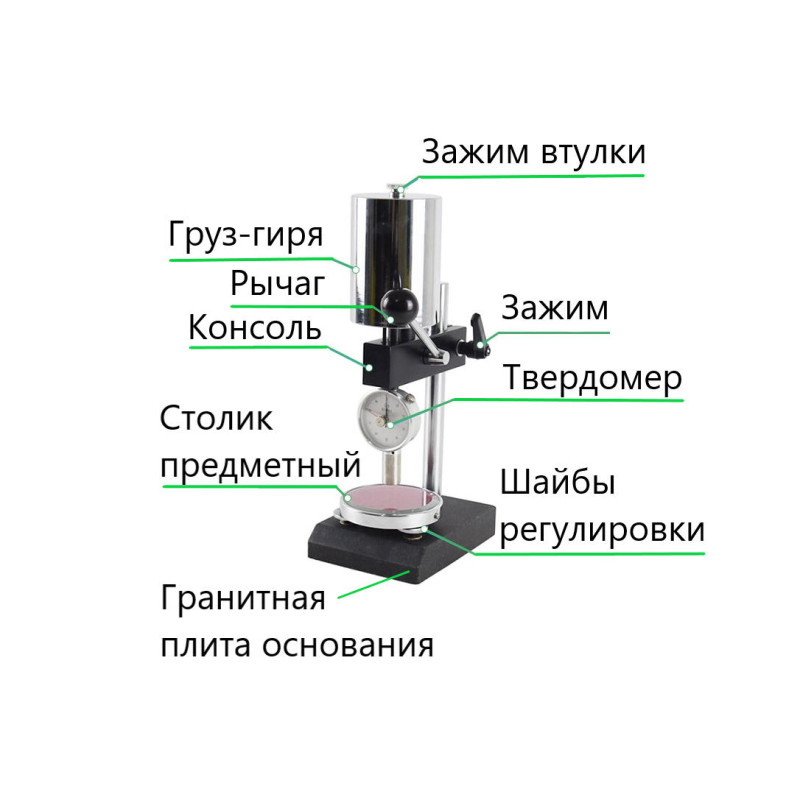

| Наименование | К-во |
| Стойка | 1 шт. |
| Основание | 1 шт. |
| Ручка нагружения | 1 шт. |
| Груз-гиря | 1 шт. |
| Упаковочная коробка | 1 шт. |
