Меры твердости Вебстер для калибровки твердомеров
Меры твердости Вебстер - контрольные пластины с установленным значением твердости, предназначенные для настройки и проверки переносных твердомеров Webster. С их помощью оператор контролирует показания прибора и при необходимости корректирует нагрузку пружины перед измерением рабочих деталей.
Метод Вебстера применяется прежде всего для быстрого контроля алюминиевых сплавов, профилей, листов и других изделий, которые удобно проверять переносным прибором клещевого типа. Отдельные модели твердомеров Webster также используются для более твердых алюминиевых сплавов, мягкой стали, латуни и меди.
Какие меры Вебстер представлены в категории
| Исполнение | Производитель | Назначение | Особенности |
|---|---|---|---|

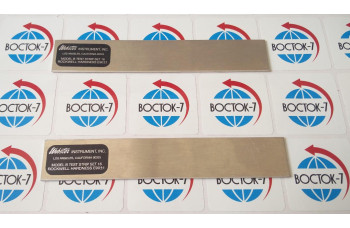

| Мера твердости Webster | Webster Instrument, США | Калибровка твердомеров Webster | Для конкретной меры заданы контрольные показания прибора в зависимости от модели твердомера |
| Мера твердости Вебстер | ВОСТОК-7, РФ | Калибровка и контроль показаний твердомеров по методу Вебстера | Диапазон 12-16 HW, алюминиевая пластина с маркировкой номинального значения и серийного номера |
Как выполняется калибровка твердомера Вебстер

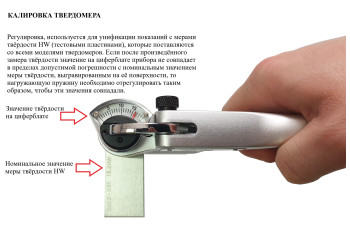

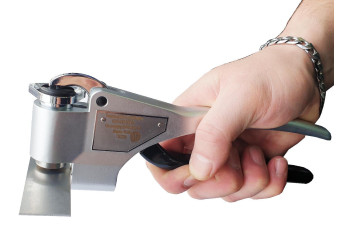

Меру устанавливают между опорой и индентором твердомера так же, как обычный образец. После зажима проверяют положение стрелки индикатора. Если показание отличается от установленного для меры значения, нагрузку пружины корректируют регулировочным механизмом прибора.
Для меры ВОСТОК-7 контроль выполняют по значению HW, нанесенному на рабочую поверхность. Нагрузку регулируют до тех пор, пока показание твердомера на мере не совпадет с указанным значением.
Для конкретной оригинальной меры Webster Instrument, представленной в каталоге, используются разные контрольные показания в зависимости от модели прибора:
| Модель твердомера Webster | Контрольное показание |
|---|---|
| Model B | около 16 единиц |
| Model B-75 | около 5 единиц |
| Model BB-75 | около 17 единиц |
При работе необходимо ориентироваться на маркировку, сертификат или инструкцию именно той меры, которая используется для проверки. Контрольные значения для разных исполнений мер могут отличаться.
Модели твердомеров Webster
Model B является основной моделью для контроля алюминиевых сплавов. Шкала прибора имеет 20 делений, а диапазон соответствует широкому диапазону твердости алюминия.
Model B-75 имеет другую комбинацию индентора и нагрузочной пружины и предназначен для более твердых алюминиевых сплавов, а также может применяться для латуни и мягкой стали.
Model BB-75 разработан для контроля более мягких материалов, в частности меди и гальванических медных покрытий.
Как выбрать меру Вебстер
Перед заказом необходимо определить модель твердомера и требуемое контрольное значение. Несмотря на одинаковый принцип работы приборов Webster, модели B, B-75 и BB-75 имеют разные инденторы, нагрузки и диапазоны измерения.
Поэтому нельзя ориентироваться только на обозначение HW. Необходимо сверять совместимость конкретной меры с моделью твердомера и использовать контрольное значение, указанное производителем меры.
Рабочая поверхность меры
Для измерений используется рабочая сторона пластины с нанесенной маркировкой. Поверхность необходимо защищать от царапин, вмятин и других повреждений. Новый отпечаток не следует выполнять в зоне предыдущего вдавливания, так как локальная деформация материала может повлиять на результат.
Наличие нескольких заводских отпечатков на новой калиброванной мере не является признаком эксплуатации. Они могут оставаться после первичного контроля и установления значения меры изготовителем.
Калибровка и метрологический статус
Текущие меры этой категории не заявлены как средства измерений с поверкой в Казахстане. Американское и российское исполнения используются как контрольные меры для настройки и проверки твердомеров. Перед применением в метрологически регулируемой сфере необходимо проверить требования предприятия и действующие требования Республики Казахстан.
Меры твердости металлов
Меры Вебстер используются для контроля переносных твердомеров соответствующего типа. Меры Роквелла, Бринелля, Виккерса, Супер-Роквелла и других методов представлены в родительской категории Меры твердости металлов.
Частые вопросы о мерах твердости Вебстер
Мера используется для проверки и настройки твердомера Вебстер. Прибор выполняет измерение на пластине с установленным значением, после чего оператор проверяет показание индикатора и при необходимости регулирует нагрузочную пружину.
Это зависит от конкретной меры. Для американской меры, представленной в текущем каталоге, указаны контрольные значения для моделей B, B-75 и BB-75. Однако производитель Webster Instrument также выпускает отдельные контрольные пластины для каждой модели. Поэтому совместимость следует проверять по документации конкретной меры.
Модели используют разные сочетания индентора и нагрузочной пружины и рассчитаны на разные диапазоны материалов. Поэтому одинаковая контрольная пластина может давать разные показания на разных моделях прибора. Использовать необходимо значение, установленное для конкретной модели.
Меру устанавливают в твердомер и выполняют обычный зажим. Если стрелка не показывает установленное для меры значение, нагрузку пружины корректируют регулировочным механизмом. После настройки рекомендуется выполнить повторное измерение и убедиться, что показание воспроизводится.
Практическая схема контроля зависит от интенсивности работы и требований предприятия. Для регулярно используемого твердомера проверку целесообразно выполнять перед началом серии измерений или рабочей смены. После регулировки, ремонта или замены индентора контроль по мере также следует выполнить повторно.
Нет. Для каждого контрольного измерения необходимо выбирать неповрежденный участок рабочей поверхности. Попадание индентора в старый отпечаток или непосредственно рядом с ним может изменить показание.
Мера предназначена для проверки прибора, поэтому основным является установленное фактическое значение конкретной пластины. Например, вместо условных 16 HW фактическое значение может составлять 16,2 HW. При настройке твердомера используют именно значение, указанное на мере или в ее документах.
Нет. ASTM B647 описывает определение твердости алюминиевых сплавов с применением твердомера Webster Model B. В стандарте упоминается существование Model B-75, но он не входит в область применения B647. Для других моделей следует использовать документацию производителя и соответствующие требования к конкретному материалу и прибору.
