Меры твердости Виккерса МТВ
Меры твердости Виккерса МТВ - это контрольные образцы с установленным значением твердости по шкале HV. Они применяются для калибровки, проверки стабильности показаний и контроля приборов, измеряющих твердость металлов методом Виккерса.
При работе с мерой твердомер выполняет обычное испытание Виккерса при установленной нагрузке, после чего полученный результат сравнивают со значением, указанным для конкретной меры. Такой контроль позволяет оценить работу измерительной системы, включая нагрузочный механизм, алмазный индентор и систему измерения отпечатка.
Шкалы и диапазоны мер МТВ
Меры Виккерса выпускаются для различных испытательных нагрузок и диапазонов твердости. При выборе необходимо учитывать не только значение HV, но и шкалу, например HV5, HV10, HV30 или HV100. Одна и та же мера не должна использоваться при произвольно выбранной нагрузке.
| Шкала | Нагрузка | Доступные диапазоны твердости | Размах значений, не более |
|---|---|---|---|
| HV5 | 5 кгс | 200-300, 375-525, 750-850 HV | 3,0% |
| HV10 | 10 кгс | 375-525, 750-850 HV | 3,0% |
| HV30 | 30 кгс | 200-300, 375-525, 750-850 HV | 2,0% |
| HV100 | 100 кгс | 375-525 HV | 2,0% |
Как выбрать меру твердости Виккерса
Сначала необходимо определить шкалу и испытательную нагрузку, при которой требуется контролировать твердомер. Затем выбирают диапазон твердости, наиболее близкий к рабочему диапазону измеряемых материалов.
Если твердомер используется для материалов с существенно различающейся твердостью, для более полного контроля применяют несколько мер. Это позволяет проверить прибор в разных участках рабочего диапазона, а не только около одного значения HV.
Не следует ожидать, что фактическое значение конкретной меры будет точно равно условному значению 450 или 800 HV. Меры изготавливаются и калибруются в установленном диапазоне. В документах указывается фактическое значение конкретного экземпляра, которое и используется при последующем контроле твердомера.
Меры МТВ поштучно и комплектом

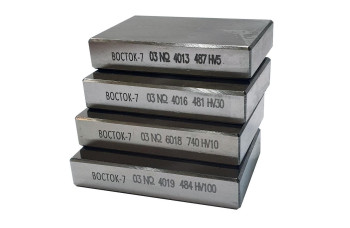

Текущий товар позволяет заказать отдельную меру требуемого исполнения. Также предусмотрен комплект из четырех мер для контроля твердомера при разных нагрузках.
| Мера в комплекте | Диапазон твердости | Нагрузка |
|---|---|---|
| HV5 | 375-525 HV | 5 кгс |
| HV10 | 750-850 HV | 10 кгс |
| HV30 | 375-525 HV | 30 кгс |
| HV100 | 375-525 HV | 100 кгс |
МТВ и меры микротвердости - в чем разница
Меры МТВ этой категории предназначены для контроля твердости Виккерса при нагрузках HV5, HV10, HV30 и HV100. Для значительно меньших нагрузок применяются специальные меры микротвердости, например для шкал HV0,01, HV0,1, HV0,5 или HV1. Поэтому при выборе важно учитывать не только метод Виккерса, но и диапазон испытательной нагрузки.
Калибровка и состояние рабочей поверхности

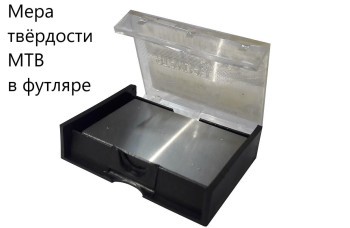

Текущая мера МТВ производства ВОСТОК-7 поставляется после первичной калибровки. На рабочей поверхности нового изделия уже могут находиться отпечатки, выполненные при калибровке. Для каждого экземпляра необходимо использовать фактическое значение и документы, относящиеся именно к этой мере.
При эксплуатации рабочую поверхность защищают от коррозии, загрязнений и механических повреждений. Новые отпечатки необходимо размещать на достаточном расстоянии друг от друга и от края меры, чтобы предыдущие измерения не влияли на последующие результаты.
Меры твердости металлов
МТВ предназначены для контроля твердомеров Виккерса. Меры Бринелля, Роквелла, Супер-Роквелла, микротвердости и другие контрольные образцы представлены в родительской категории Меры твердости металлов.
Частые вопросы о мерах твердости Виккерса
Мера имеет установленное значение твердости по Виккерсу и используется для контроля и калибровки твердомера. Прибор выполняет измерение на мере, а полученный результат сравнивают со значением, установленным для конкретного экземпляра.
Число после HV указывает испытательную нагрузку в кгс. Например, HV5 соответствует нагрузке 5 кгс, HV10 - 10 кгс, HV30 - 30 кгс, а HV100 - 100 кгс. Для проверки твердомера необходимо использовать меру при той нагрузке, для которой установлено ее значение.
Нет. Значение меры устанавливается при конкретной испытательной нагрузке. Меру HV10 необходимо использовать в режиме HV10, а для контроля режима HV30 нужна мера с установленным значением HV30.
450 HV является номинальным ориентиром диапазона, а не обязательным точным значением каждого экземпляра. Например, соответствующая мера может иметь фактическое значение в диапазоне 375-525 HV. Для контроля используется фактическое значение, указанное в документах конкретной меры.
МТВ этой категории рассчитаны на более высокие нагрузки, например HV5, HV10, HV30 и HV100. Меры микротвердости ММТВ применяются при значительно меньших нагрузках, например HV0,01, HV0,1 или HV1. Выбор определяется рабочим диапазоном конкретного твердомера.
Комплект позволяет проверять твердомер при разных испытательных нагрузках и на разных уровнях твердости. Это особенно полезно, если прибор регулярно используется в нескольких режимах, а не только на одной шкале HV.
Отпечатки нельзя располагать вплотную друг к другу или к краю меры. Для метода Виккерса расстояние от центра отпечатка до края образца или до края соседнего отпечатка должно быть не менее 2,5 длины диагонали отпечатка. Это необходимо учитывать при выборе места для каждого следующего измерения.
Метрологический статус зависит от конкретного исполнения и производителя. Текущая мера ВОСТОК-7 из этой категории не внесена в реестры средств измерений РФ и Казахстана и поставляется после первичной калибровки. Для других мер МТВ наличие поверки и регистрационный статус необходимо проверять отдельно.
