Меры твердости Роквелла МТР
Меры твердости Роквелла МТР - контрольные образцы с установленным значением твердости, которые применяются для калибровки, проверки стабильности показаний и контроля твердомеров, работающих по методу Роквелла. Для каждой меры задаются шкала, диапазон твердости и испытательная нагрузка.
В категории представлены меры МТР-Ч производства ВОСТОК-7 для шкал HRA, HRB и HRC. Их можно приобрести по отдельности или комплектом из пяти мер для контроля твердомера в нескольких диапазонах.
Меры HRA, HRB и HRC - основные различия
| Мера | Шкала | Номинальный диапазон | Общая нагрузка | Индентор |
|---|---|---|---|---|
| МТР-Ч | HRA | 83 +/- 3 HRA | 60 кгс | Алмазный конус |
| МТР-Ч | HRB | 90 +/- 10 HRB | 100 кгс | Шариковый индентор |

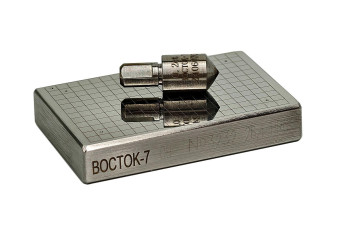

| МТР-Ч | HRC | 25 +/- 5 HRC | 150 кгс | Алмазный конус |

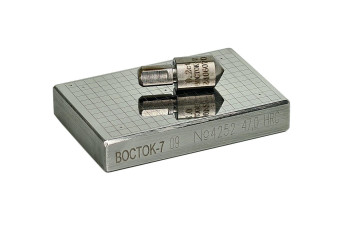

| МТР-Ч | HRC | 45 +/- 5 HRC | 150 кгс | Алмазный конус |

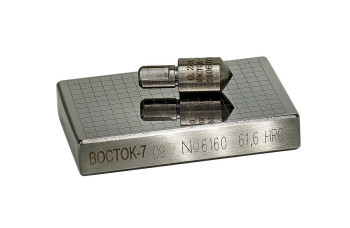

| МТР-Ч | HRC | 65 +/- 5 HRC | 150 кгс | Алмазный конус |
Шкалы HRA и HRC используют алмазный конический индентор, но отличаются общей испытательной нагрузкой. Для HRA она составляет 60 кгс, для HRC - 150 кгс. Для шкалы HRB используется шариковый индентор и общая нагрузка 100 кгс.
Зачем нужны три меры HRC
Одна мера позволяет проверить твердомер только в определенной части диапазона. Поэтому для шкалы HRC представлены три уровня: около 25, 45 и 65 HRC. Они позволяют контролировать прибор соответственно в нижней, средней и верхней части рабочего диапазона шкалы.
Если твердомер используется для измерения материалов с различной твердостью, комплект из нескольких мер дает более полную информацию о стабильности показаний, чем проверка только по одному значению.

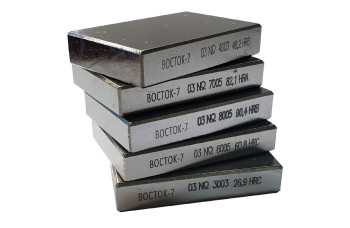

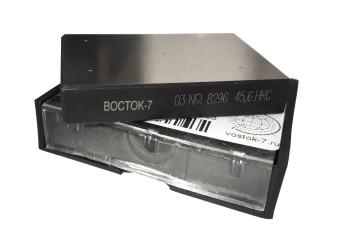

Комплект МТР-Ч из 5 мер
Для комплексного контроля твердомера представлен комплект из пяти мер:
- 25 +/- 5 HRC;
- 45 +/- 5 HRC;
- 65 +/- 5 HRC;
- 90 +/- 10 HRB;
- 83 +/- 3 HRA.
Такой комплект позволяет проверить прибор по трем основным шкалам и дополнительно оценить работу шкалы HRC на нескольких уровнях твердости.
Как выбрать меру Роквелла
В первую очередь необходимо определить шкалу, на которой используется твердомер. Меру HRC нельзя заменять мерой HRA только потому, что обе шкалы используют алмазный индентор: испытательные нагрузки и режим измерения отличаются. Аналогично мера HRB предназначена для шариковой шкалы и не заменяет HRC.
После выбора шкалы определяют требуемый диапазон. Для периодического контроля прибора желательно использовать меру, значение которой находится рядом с рабочей твердостью измеряемых деталей. Если диапазон измерений широкий, целесообразно использовать несколько мер.
Фактическое значение меры
Обозначения 25 HRC, 45 HRC или 65 HRC являются номинальными диапазонами. После калибровки конкретная мера получает свое фактическое значение, которое может отличаться от центрального номинала, но находиться внутри установленного диапазона.
При проверке твердомера следует ориентироваться именно на значение, указанное в документах конкретной меры, а не на условное обозначение диапазона.
Калибровка и рабочая поверхность
Текущие меры МТР-Ч ВОСТОК-7 в этой категории поставляются с калибровкой и в карточках товаров указаны как не подлежащие поверке. Этот статус относится к конкретным представленным исполнениям. Для других мер МТР метрологический статус необходимо проверять отдельно.
Рабочую поверхность необходимо защищать от коррозии, загрязнений, царапин и ударов. Новые отпечатки выполняют на свободных участках поверхности с соблюдением требуемых расстояний между соседними отпечатками и до края меры.
Меры твердости металлов
МТР применяются для контроля твердомеров Роквелла. Меры Бринелля, Виккерса, Супер-Роквелла, Либа и других методов представлены в родительской категории Меры твердости металлов.
Частые вопросы о мерах твердости Роквелла
Мера имеет установленное значение твердости и используется для проверки и калибровки твердомера Роквелла. Полученное прибором значение сравнивают с фактическим значением конкретной меры.
HRA и HRC используют алмазный конический индентор, но работают при разных общих нагрузках: 60 и 150 кгс соответственно. Для шкалы HRB используется шариковый индентор и нагрузка 100 кгс. Поэтому для каждой шкалы нужна соответствующая мера.
Они позволяют проверить твердомер в разных частях диапазона HRC. Мера около 25 HRC контролирует нижнюю часть, около 45 HRC - среднюю, а около 65 HRC - верхнюю. Это дает более полную проверку прибора, чем одна мера.
Одна мера позволяет контролировать прибор вблизи своего диапазона твердости. Если твердомер используется как для мягких, так и для твердых материалов, более полный контроль выполняют несколькими мерами, например 25, 45 и 65 HRC.
Нет. Несмотря на применение алмазного индентора в обеих шкалах, HRA и HRC используют разные испытательные нагрузки. Для контроля режима HRA требуется мера HRA, а для HRC - соответствующая мера HRC.
Обозначение 45 +/- 5 HRC задает диапазон меры. После калибровки определяется фактическое значение конкретного экземпляра, например 43,8 HRC или 47,1 HRC. Именно это фактическое значение используют при проверке твердомера.
Комплект удобен, если твердомер используется по нескольким шкалам или в широком диапазоне HRC. Он включает меры HRA, HRB и три уровня HRC, поэтому позволяет выполнять более полный рабочий контроль одного прибора.
В ISO 6508 современное обозначение HRBW указывает на применение шарика из карбида вольфрама. В каталогах, старых стандартах и документации по приборам по-прежнему часто встречается обозначение HRB. При подборе меры необходимо ориентироваться на методику и документацию конкретного твердомера.
