Меры твердости Либа для контроля динамических твердомеров
Меры твердости Либа - контрольные образцы с установленным значением динамической твердости, предназначенные для проверки и калибровки переносных твердомеров, работающих по методу Либа. Проверка по мере позволяет оценить правильность работы ударного устройства и стабильность показаний прибора перед измерением рабочих деталей.
В категории представлены оригинальные меры EQUOTIP производства Proceq и меры МТЛ-В7 производства ВОСТОК-7. Доступны исполнения для наиболее распространенных ударных устройств D и G с измерениями по шкалам HLD и HLG.
HLD, HLG и другие шкалы Либа
Обозначение шкалы Либа связано с типом применяемого ударного устройства. Поэтому значение HLD нельзя напрямую использовать вместо HLG или другой шкалы. Для проверки твердомера необходимо использовать меру, соответствующую установленному ударному устройству.
| Шкала | Ударное устройство | Особенности применения |
|---|---|---|
| HLD | D | Наиболее распространенное универсальное ударное устройство |
| HLG | G | Устройство с большей энергией удара для массивных деталей и более грубых поверхностей |
| HLDL | DL | Удлиненное ударное устройство для труднодоступных участков |
| HLD+15 | D+15 | Исполнение с удлиненной передней частью |
| HLC | C | Устройство с меньшей энергией удара для небольших и тонких деталей |
ISO 16859 предусматривает также шкалы HLS и HLE. Поэтому при расширении ассортимента категории возможно появление мер и для других типов ударных устройств.
Какие меры представлены в категории
| Исполнение | Производитель | Основные шкалы | Назначение |
|---|---|---|---|

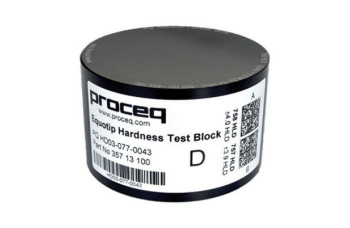

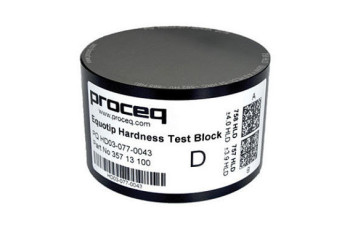

| EQUOTIP МТЛ | Proceq, Швейцария | HLD, HLG и другие исполнения EQUOTIP | Контроль и калибровка динамических твердомеров Либа |
| МТЛ-В7 | ВОСТОК-7, РФ | HLD, HLG | Контроль и калибровка приборов по методу Либа |
Диапазоны мер МТЛ-В7
Меры МТЛ-В7 выпускаются для нескольких уровней твердости, что позволяет подобрать контрольный образец под рабочий диапазон используемого твердомера.
| Шкала | Диапазон меры | Тип ударного устройства |
|---|---|---|
| HLD | 530 +/- 40 | D |
| HLD | 630 +/- 40 | D |
| HLD | 790 +/- 40 | D |
| HLG | 500 +/- 40 | G |
| HLG | 590 +/- 40 | G |
Меры можно использовать поштучно или комплектом для контроля прибора в нескольких участках его рабочего диапазона. При выборе необходимо ориентироваться не только на приблизительное значение твердости, но прежде всего на тип ударного устройства и соответствующую шкалу Либа.
Как проверить твердомер Либа по мере
Перед проверкой выбирают в приборе правильный тип ударного устройства и шкалу, соответствующие используемой мере. На чистой рабочей поверхности выполняют серию ударов и сравнивают полученные результаты с установленным значением меры и допустимыми отклонениями.
Проверка позволяет выявить загрязнение направляющей трубки, износ ударного тела, неправильную настройку прибора или другие причины нестабильных результатов. Если показания устойчиво выходят за допустимые пределы, дальнейшие измерения рабочих деталей следует выполнять только после проверки состояния прибора.
Почему на новой мере уже есть отпечатки
На рабочей поверхности новой калиброванной меры могут находиться заводские отпечатки. Они появляются при установлении фактического значения меры и не означают, что изделие ранее находилось в эксплуатации.
При последующем использовании новые удары выполняют на свободных участках рабочей поверхности. Нельзя наносить повторный удар в существующий отпечаток или слишком близко к предыдущей точке измерения.
Калибровка и метрологический статус
Текущие меры EQUOTIP и МТЛ-В7, представленные в категории, не заявлены в карточках товара как меры с поверкой в Казахстане. Для них используется первичная калибровка. При применении оборудования в регулируемой метрологической сфере необходимо учитывать документы конкретной меры и требования, действующие для выполняемых измерений.
Меры твердости металлов
Меры Либа применяются для контроля динамических переносных твердомеров. Меры Роквелла, Бринелля, Виккерса, Супер-Роквелла и других методов представлены в родительской категории Меры твердости металлов.
Частые вопросы о мерах твердости Либа
Мера используется для проверки и калибровки динамического твердомера Либа. Прибор выполняет измерения на образце с установленным значением твердости, после чего результаты сравнивают со значением меры и допустимыми отклонениями.
HLD относится к измерениям ударным устройством D, а HLG - устройством G. Эти устройства имеют разные параметры удара и области применения, поэтому значения HLD и HLG нельзя считать одной и той же шкалой.
Нет. Для проверки устройства G требуется мера с установленным значением HLG. Мера HLD предназначена для устройства D. Для других ударных устройств также необходимо использовать соответствующую шкалу и подходящую контрольную меру.
ISO 16859 предусматривает ежедневную проверку перед первым испытанием каждого рабочего дня для каждой используемой шкалы. Дополнительная проверка необходима после обслуживания прибора, замены ударного тела или при появлении сомнений в стабильности показаний.
790 HLD обозначает номинальную область меры, а фактическое значение конкретного экземпляра устанавливается при калибровке. Например, для диапазона 790 +/- 40 HLD значение 810 HLD находится внутри предусмотренного диапазона. При проверке твердомера используют фактическое значение из сертификата меры.
Несколько отпечатков могут оставаться после заводской калибровки и установления фактического значения меры. Для текущих МТЛ-В7 производитель указывает наличие не менее пяти таких отпечатков на новом изделии. Это не означает, что мера ранее использовалась заказчиком.
По ISO 16859 расстояние между центрами соседних отпечатков должно быть не менее трех диаметров отпечатка. Также необходимо оставлять достаточное расстояние до края рабочей поверхности. Повторный удар в существующий отпечаток выполнять нельзя.
Не следует считать эти значения заменой специальной меры Роквелла или Виккерса. Если на мере Либа дополнительно указаны HRC или HV, их назначение и способ установления необходимо проверять по сертификату конкретной меры. Для контроля стационарного твердомера используют меру, предназначенную именно для соответствующего метода.
