Меры твердости Бринелля для контроля твердомеров
Меры твердости Бринелля - это контрольные образцы с установленным значением твердости по шкале HB. Они применяются для проверки и калибровки приборов, измеряющих твердость металлов методом Бринелля. Сравнение результата твердомера с установленным значением меры позволяет контролировать правильность работы измерительной системы.
В категории представлены меры МТБ-Ч для твердомеров Бринелля и эталонные меры МТП-В7 для переносных приборов Польди. Эти изделия работают по шкале Бринелля, но предназначены для разных способов измерения и не являются взаимозаменяемыми.
МТБ-Ч и МТП-В7 - в чем разница
| Тип меры | Метод | Назначение | Особенности |
|---|---|---|---|
| МТБ-Ч | Бринелль | Калибровка и контроль твердомеров Бринелля | Плитка с одной рабочей поверхностью и установленным значением HB |
| МТП-В7 | Польди, шкала Бринелля | Применение с переносными твердомерами Польди | Контрольный стальной брусок для сравнительного метода ударного отпечатка |

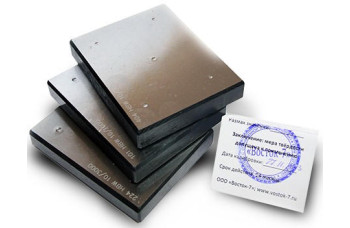

Меры МТБ-Ч
МТБ-Ч производства ВОСТОК-7 предназначены для воспроизведения твердости по шкале Бринелля и калибровки приборов, работающих по этому методу. Меры изготовлены в виде прямоугольных стальных плиток с одной рабочей поверхностью.
В зависимости от требуемого диапазона выпускаются исполнения примерно на 100, 200 и 400 HB. Для исполнения около 100 HB используется нагрузка 1000 кгс, а для исполнений около 200 и 400 HB - 3000 кгс. При выборе необходимо учитывать не только значение твердости, но и режим испытания, для которого установлено значение конкретной меры.
| Исполнение МТБ-Ч | Диапазон значения | Нагрузка |
|---|---|---|
| Около 100 HB | 75-125 HB | 1000 кгс |
| Около 200 HB | 150-250 HB | 3000 кгс |
| Около 400 HB | 350-450 HB | 3000 кгс |

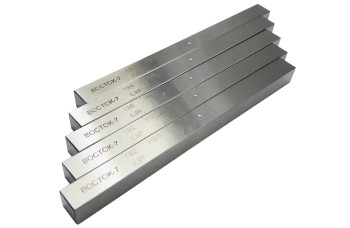

Мера твердости Польди МТП-В7
МТП-В7 предназначена специально для переносных твердомеров Польди. При испытании шарик одновременно создает отпечаток на исследуемой детали и на эталонном бруске. После этого диаметры двух отпечатков измеряют и по их соотношению определяют твердость исследуемого материала по шкале Бринелля.
МТП-В7 выполнена в виде стального бруска с двумя рабочими поверхностями. Такая мера предназначена именно для сравнительного метода Польди и не заменяет обычную меру МТБ при калибровке стационарного твердомера Бринелля.
Как выбрать меру твердости Бринелля
Сначала необходимо определить тип используемого прибора. Для стационарного или другого твердомера, работающего непосредственно по методу Бринелля, выбирают меру МТБ с подходящим диапазоном HB и испытательной нагрузкой. Для переносного прибора Польди применяется соответствующая эталонная мера МТП.
Если твердомер работает в широком диапазоне, одной меры может быть недостаточно. Для более полного контроля используют несколько значений твердости, позволяющих проверить прибор в разных участках рабочего диапазона.
Калибровка и состояние рабочей поверхности
Текущие меры МТБ-Ч и МТП-В7 производства ВОСТОК-7 поставляются с калибровкой и не заявлены производителем как меры с поверкой. При использовании средств измерений в метрологически регулируемых работах необходимо отдельно учитывать требования предприятия и действующие требования Республики Казахстан.
Рабочую поверхность меры необходимо защищать от коррозии, царапин и ударов. Новые отпечатки следует располагать так, чтобы они не попадали слишком близко к предыдущим отпечаткам или к краю образца. Поврежденная рабочая поверхность может сделать результаты контроля недостоверными.
Меры твердости металлов
Меры Бринелля входят в общую группу контрольных и эталонных образцов для проверки твердомеров. Меры Роквелла, Виккерса, Супер-Роквелла и других методов представлены в родительской категории Меры твердости металлов.
Частые вопросы о мерах твердости Бринелля
Мера имеет установленное значение твердости по шкале Бринелля и используется для контроля и калибровки твердомера. Результат измерения прибора сравнивают со значением меры, чтобы оценить правильность его работы.
МТБ-Ч используется для калибровки и контроля твердомеров Бринелля. МТП-В7 является контрольным бруском для переносного твердомера Польди, где одновременно получают отпечаток на исследуемой детали и на эталонной мере. Эти меры предназначены для разных способов измерения и не являются взаимозаменяемыми.
Меру выбирают с учетом рабочего диапазона твердомера и твердости обычно контролируемых материалов. Для проверки прибора в широком диапазоне желательно использовать несколько мер с низким, средним и более высоким значением HB.
Значение меры устанавливается для определенного режима испытания, включающего диаметр шарика и нагрузку. Поэтому при проверке твердомера необходимо использовать режим, соответствующий конкретной мере, а не ориентироваться только на число HB.
МТП-В7 предназначена для сравнительного метода Польди и используется как контрольный брусок в переносном приборе ударного действия. Для калибровки обычного твердомера Бринелля следует применять меру, предназначенную именно для этого типа контроля, например МТБ.
Нет. Между отпечатками и от отпечатка до края меры необходимо сохранять предусмотренное методикой расстояние. Слишком близко расположенный предыдущий отпечаток может изменить напряженное состояние материала и повлиять на результат нового измерения.
Для текущих исполнений ВОСТОК-7 производитель указывает поставку с калибровкой и отсутствие регистрации этих изделий в государственных реестрах средств измерений, включая КазИнМетр. Поэтому перед применением меры в регулируемой метрологической сфере необходимо проверить требования к конкретной задаче и документам.
