МПБ-3М В7 микроскоп отсчётный Бринелль (2X и 5X объективы) с окуляром 10х с измерительной шкалой с поверкой

МПБ-3М В7 микроскоп отсчётный Бринелль (2X и 5X объективы) с окуляром 10х с измерительной шкалой с поверкой

Рейтинг:

^{0 отзывов}
Производитель:
ВОСТОК-7
Модель:
002516
Артикул:
002516
Доступно:
Есть в наличии60

Цена: 1 060 540 ₸

Есть в наличии

Количество:

Купить в 1 клик

Есть вопросы?

Не смогли подобрать себе нужный товар, нужна дополнительная информация по параматерам товара или интересует оптовая цена и сроки поставки? Пишите звоните - ответим на все Ваши вопросы

Написать в WhatsApp

СОСТОЯНИЕ В РЕЕСТРАХ СРЕДСТВ ИЗМЕРЕНИЙ
Страна, ответственная организация	Номер в ГосРеестре
Российская Федерация, Росстандарт	84447-22
Российская Федерация, АО "РЖД"	не внесено
Республика Беларусь, Госстандарт	не внесено
Республика Казахстан, КазИнМетр	KZ.02.03.024271-2025/84447-22
Иные регистры, удостоверения, заключения, разрешения и пр.
	отсутствуют

Изготовитель: ООО "Восток-7" (РФ). Важно: на сегодняшний день ООО "Восток-7" является старейшим отечественным изготовителем микроскопов отсчётных.

Состояние: новое изделие.

Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

Назначение средства измерений

Микроскопы отсчётные МПБ (далее - микроскопы) предназначены для измерения линейных размеров в отражённом свете, в том числе для измерения диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля.
Микроскопы предназначены для рассмотрения с увеличением 20, 40, 50, 100 или 200 крат различных предметов и оценочных или точных измерений их линейных размеров. Микроскопы применяются в стационарных и передвижных лабораториях фармацевтической, строительной, химической, аналитической, пищевой, металлургической и других областях промышленности.
Наиболее частое применение: измерение диаметра отпечатка (лунки), образуемого на поверхности различных металлов при определении твёрдости по методу Бринелля. Также микроскопы могут быть использованы с целью:

изучения и измерения микрообъектов бесконтактным способом;
проверки печатных плат;
контроля печати в бумажной и текстильной промышленности;
проведения опытных и криминалистических экспертиз.

Описание средства измерений

Принцип действия микроскопа основан на определении линейных размеров изображения объектов, в том числе отпечатка, получаемого от вдавливания шарика в исследуемый материал под определённой нагрузкой, по шкалам сетки и микрометрического винта или с помощью программного обеспечения камеры, используемой вместо объектива.
Модификации микроскопов отсчётных МПБ отличаются диапазонами измерений, ценой деления шкалы сетки объектива, наличием сменных объективов и осветителя. Описание функционала различных модификаций микроскопов для облегчения выбора:

МПБ-2 В7 - фокусировка микроскопа на измеряемом объекте осуществляется вручную с помощью диоптрийной настройки объектива. Микроскоп оснащён микрометром с круговой шкалой, что позволяет очень легко и точно производить измерения длины с низкой погрешностью. Один несменный объектив с увеличением 1х. Рекомендуется использовать для замера отпечатков d≤6 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤6 мм.

МПБ-3 В7 - фокусировка микроскопа на измеряемом объекте осуществляется вручную с помощью диоптрийной настройки объектива. Микроскоп оснащён микрометром с круговой шкалой, что позволяет очень легко и точно производить измерения длины с низкой погрешностью. Один несменный объектив с увеличением 2х. Рекомендуется использовать для замера отпечатков d≤3 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤3 мм.

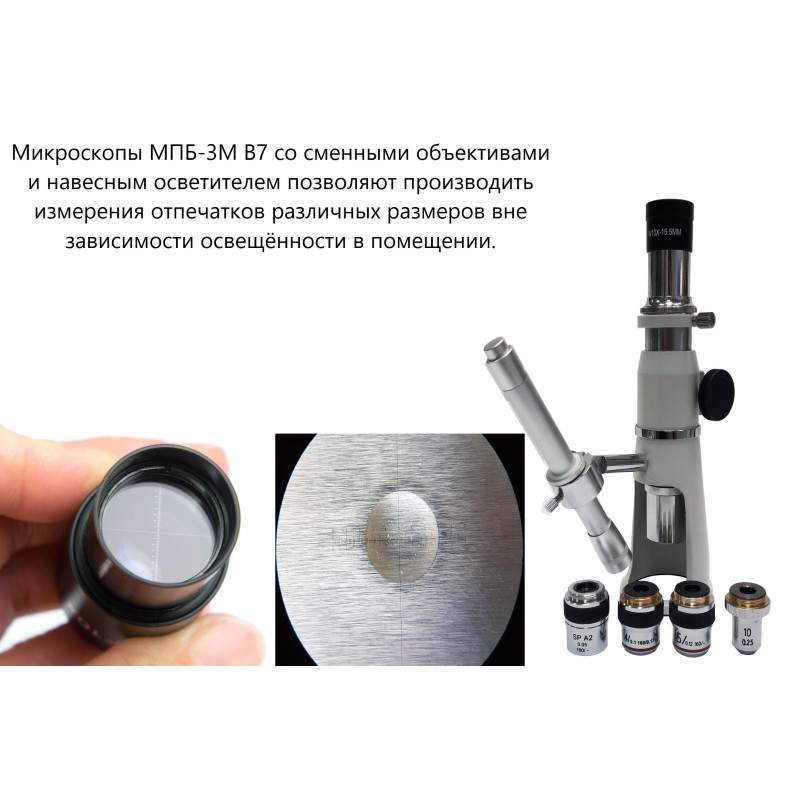

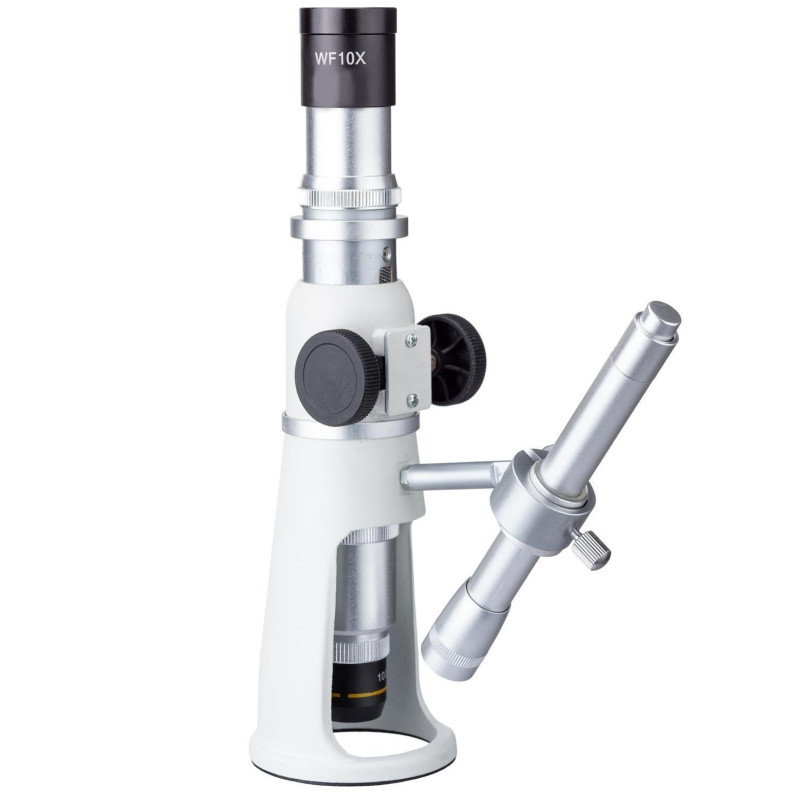

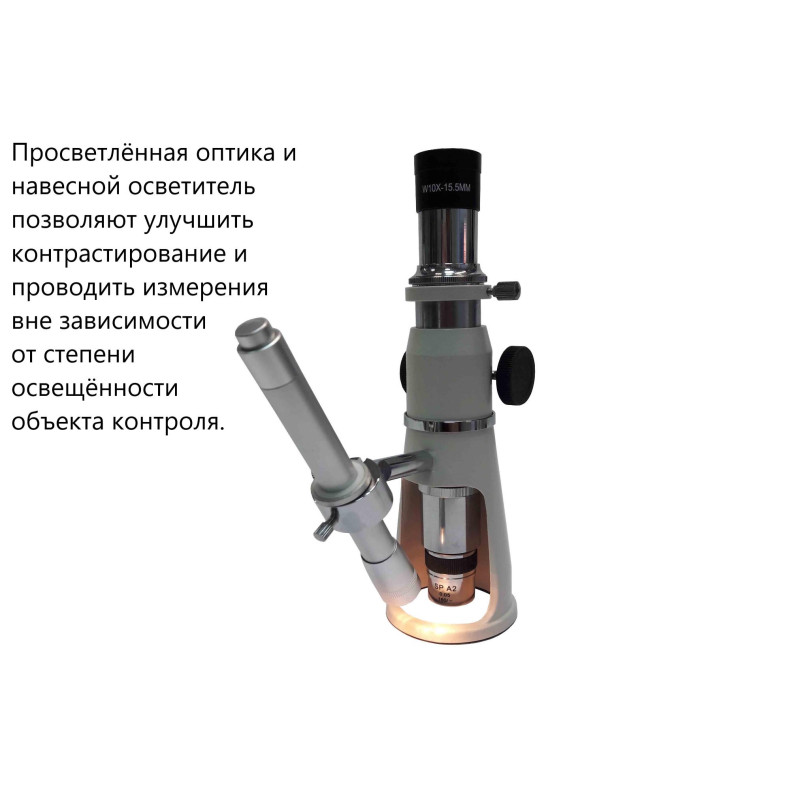

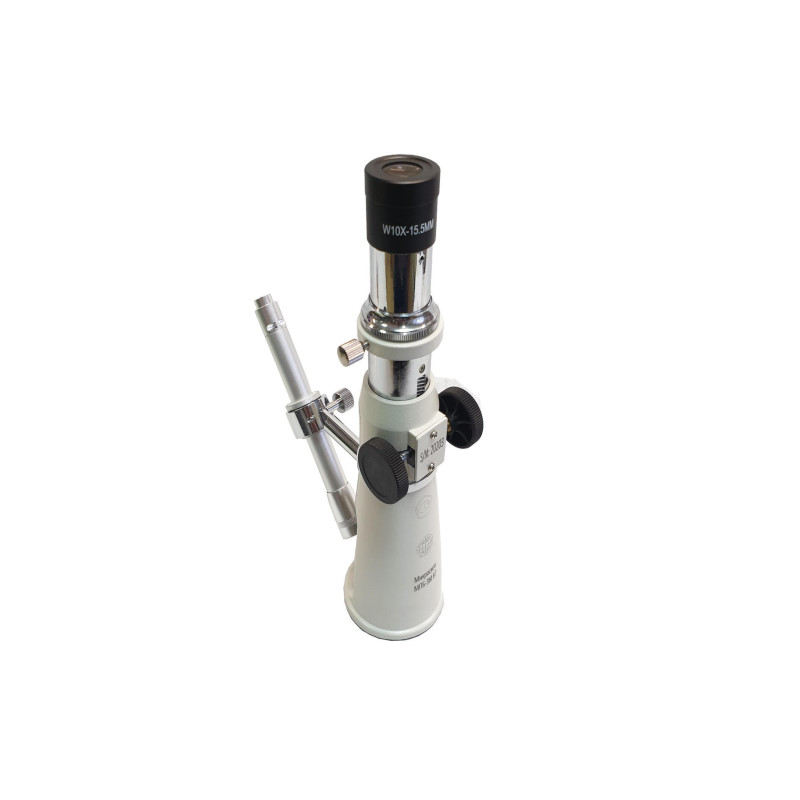

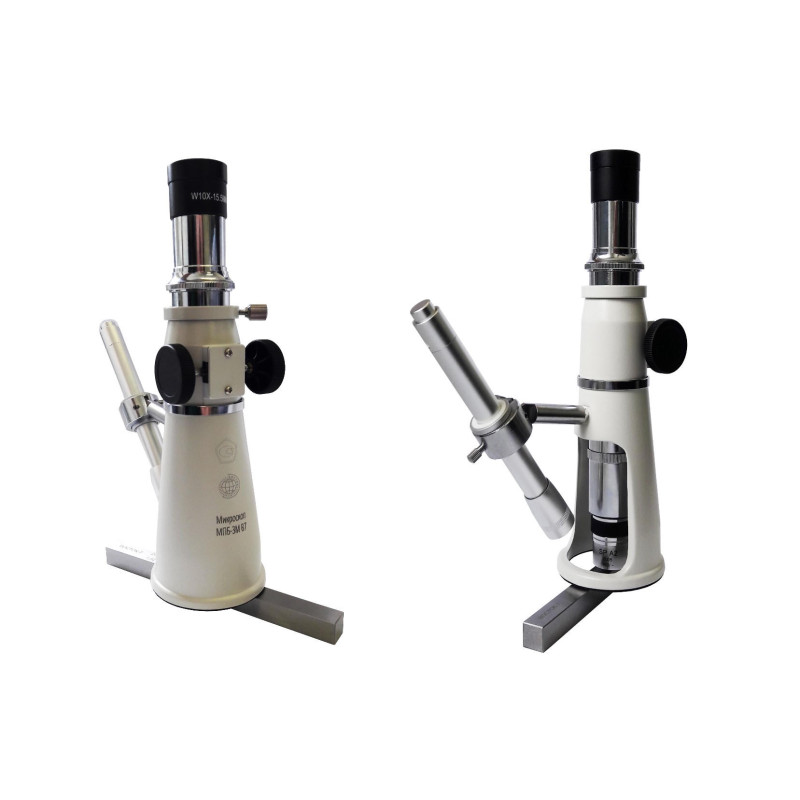

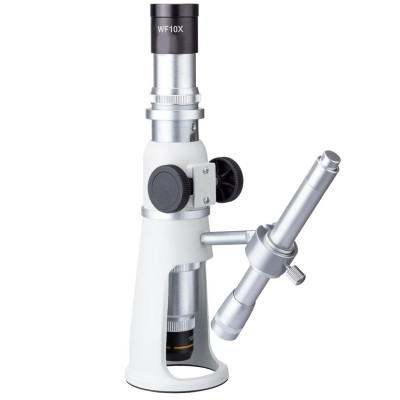

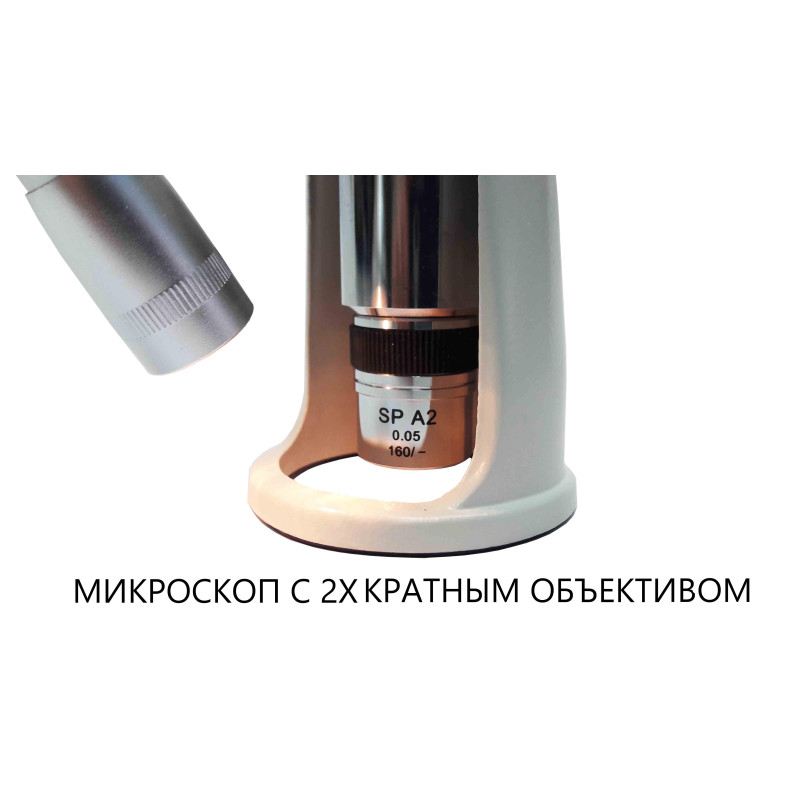

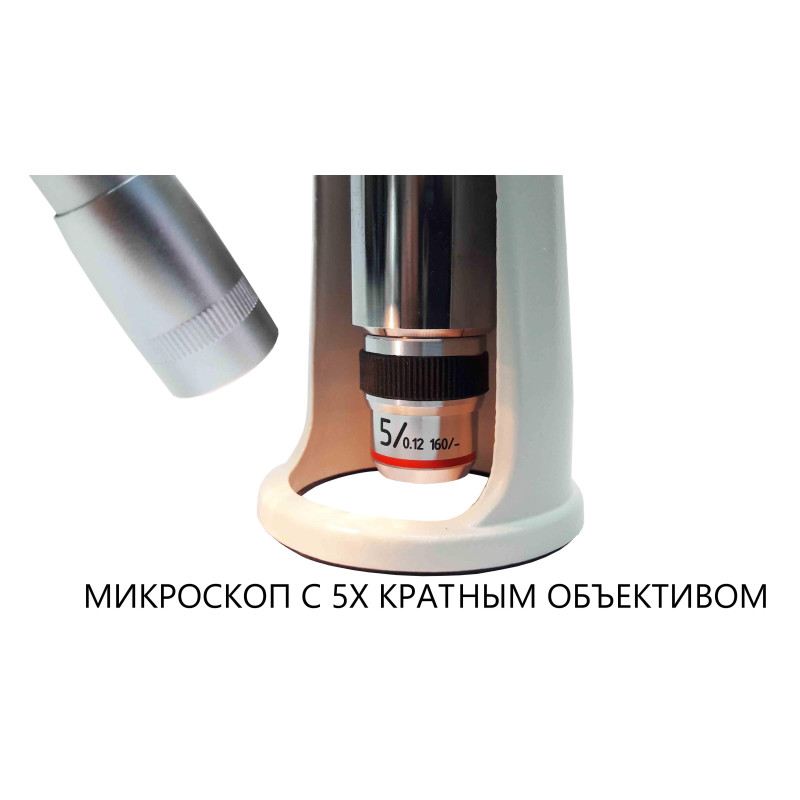

МПБ-3М В7 с окуляром - фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Микроскоп оснащён визирной шкалой на 100 единиц, цена деления зависит от увеличения объектива, установленного в микроскоп. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Два штатных сменных объектива (2х и 5х), три сменных объектива по заказу (4х, 10х, 20х) и цифровая камера (2 Мп USB 2.0) по заказу. Рекомендуется использовать для замера отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм.*

МПБ-3М В7 с цифровой камерой - фокусировка микроскопов на измеряемом объекте осуществляется вручную с помощью фокусировочного механизма. Просветлённая оптика и навесной осветитель позволяют улучшить контрастирование и проводить измерения вне зависимости от степени освещённости объекта контроля. Один штатный сменный объектив 4х с цифровой камерой (2 Мп USB 2.0), четыре сменных объектива по заказу (2х, 5х, 10х, 20х). Оснащается программным обеспечением (ПО) AmScope, устанавливаемым на компьютер. Камера производит захват изображения и видео, которое обрабатывается с помощью ПО для отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации. Рекомендуется использовать для замера объектов, линейные размеры которых менее ≤1 мм (при измерении цифровой камерой), а также отпечатков d≤5 мм по ГОСТ 9012-59 и иных объектов, линейные размеры которых менее ≤5 мм (при измерении дополнительными объективами 2х, 5х, 10х, 20х).**

*Пользователь имеет возможность впоследствии приобрести цифровую камеру и заменить ею штатный окуляр, однако свидетельство о поверке на цифровую камеру, в этом случае, оформлено быть не может.

**Пользователь имеет возможность дополнительно приобрести сменные объективы (2х, 5х, 10х, 20х), однако свидетельство о поверке может быть оформлено только на объективы 10х, 20х и штатный объектив 4х.

Организации, эксплуатирующие данное изделие:

АО «Научно-исследовательский центр «Строительство»

Метрологические характеристики микроскопов модификаций МПБ-2 В7, МПБ-3 В7

Наименование характеристики	Значение для модификаций
Наименование характеристики	МПБ-2 В7	МПБ-3 В7
Диапазон измерений, мм	от 0 до 6	от 0 до 3
Цена деления неподвижной шкалы сетки окуляра, мм	1	0,5
Цена деления шкалы барабана микрометрического винта, мм	0,01	0,005
Пределы допускаемой абсолютной погрешности измерений, мм	±0,01	±0,005

Метрологические характеристики микроскопов модификации МПБ-3М В7 с окуляром

Наименование характеристики

Значения с применением объектива

2×

4×

5×

10×

20×

Диапазон измерений, мм

от 0 до 5

от 0 до 2,5

от 0 до 2

от 0 до 1

от 0 до 0,5

Цена деления шкалы сетки, мм

0,05

0,025

0,02

0,01

0,005

Пределы допускаемой абсолютной погрешности измерений, мм:

− при измерении от

0 до 0,2 мм включ. (на любом интервале шкалы);

− при измерении св. 0,2 мм до верхнего предела измерений включ.;

− при измерении от 0 до 1 мм включ. (на любом интервале шкалы);

− при измерении св. 1 мм

до верхнего предела измерений включ.

±0,01

±0,005

±0,03

±0,015

±0,05

±0,025

±0,02

±0,20

±0,05

±0,04

Метрологические характеристики микроскопов модификации МПБ-3М В7 с цифровой камерой

Наименование характеристики	Значения с применением объектива
	4×	10×	20×
Диапазон измерений, мм	от 0 до 1	от 0 до 0,4	от 0 до 0,2
Цена единицы наименьшего разряда, мм	0,000001
Пределы допускаемой абсолютной по- грешности измерений, мм	±0,003

Основные технические характеристики микроскопов модификаций МПБ-2 В7, МПБ-3 В7

Наименование характеристики	Значение для модификаций
Наименование характеристики	МПБ-2 В7	МПБ-3 В7
Увеличение окуляра	20×	20×
Фокусное расстояние окуляра, мм, не более	12,6	12,6
Увеличение объектива	1×	2×
Фокусное расстояние объектива, мм, не более	31,5	35,1
Диапазон фокусировки окуляра, дптр	±4	±4
Увеличение микроскопа	20×	40×
Рабочее расстояние до объекта, мм, не более	62,0	51,3
Диаметр поля видимости объекта, мм, не менее	9	5
Габаритные размеры, мм, не более: - высота - ширина - длина	155 50 70	187 50 70
Масса, кг, не более	0,6	0,6
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более	от +15 до +25 80
Средний срок службы, лет, не менее	10

Основные технические характеристики микроскопов модификаций МПБ-3М В7 с окуляром

Наименование характеристики	Значения с применением объектива
Наименование характеристики	2×	4×	5×	10×	20×
Увеличение окуляра	10×
Фокусное расстояние окуляра, мм, не более	25
Увеличение микроскопа	20×	40×	50×	100×	200×
Рабочее расстояние до объекта, мм	21,5	31,2	23,3	18,5	7,0
Диаметр поля видимости объекта (при использовании окуляра), мм, не менее	8	4,5	3,5	2	0,8
Диапазон фокусировки, мм	30

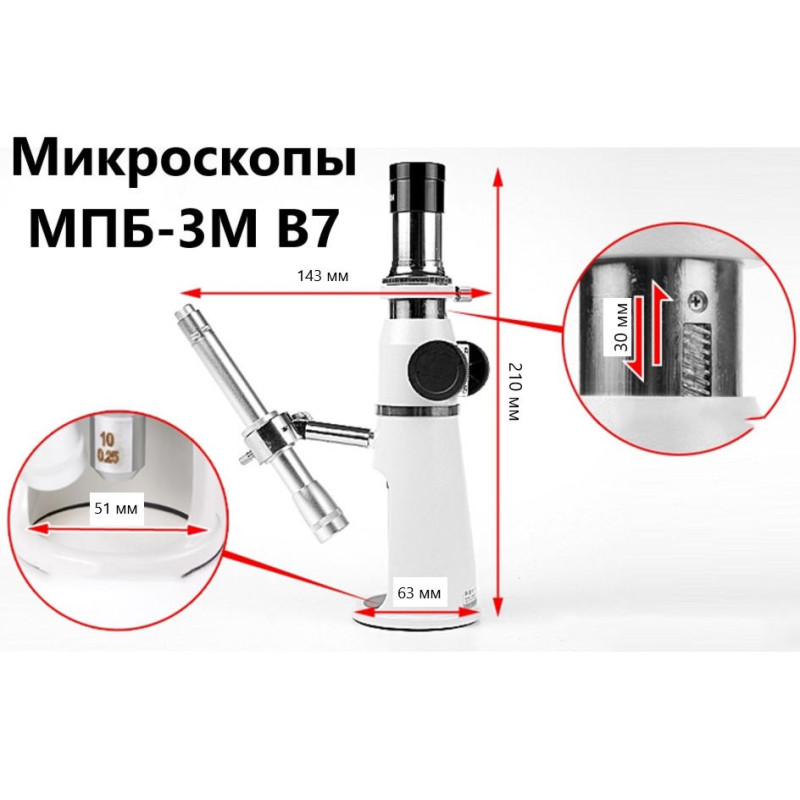

Габаритные размеры, мм, не более - высота микроскопа - диаметр основания	220 63
Масса микроскопа (нетто), кг, не более	0,65
Масса микроскопа с принадлежностями (брутто), кг, не более	0,95
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более	от +15 до +25 80
Средний срок службы, лет, не менее	10

Основные технические характеристики микроскопов модификаций МПБ-3М В7 с цифровой камерой

Наименование характеристики	Значения с применением объектива
	4×	10×	20×
Поле зрения камеры, мм, не менее	1	0,4	0,2
Рабочее расстояние до объекта, мм	31,2	18,5	7,0
Диапазон фокусировки, мм	30
Габаритные размеры, мм, не более: - высота микроскопа - диаметр основания	220 63
Масса микроскопа (нетто), кг, не более	0,65
Масса микроскопа с принадлежностями (брутто), кг, не более	0,95
Условия эксплуатации: - температура окружающей среды, ºС - относительная влажность, %, не более	от +15 до +25 80
Средний срок службы, лет, не менее	10

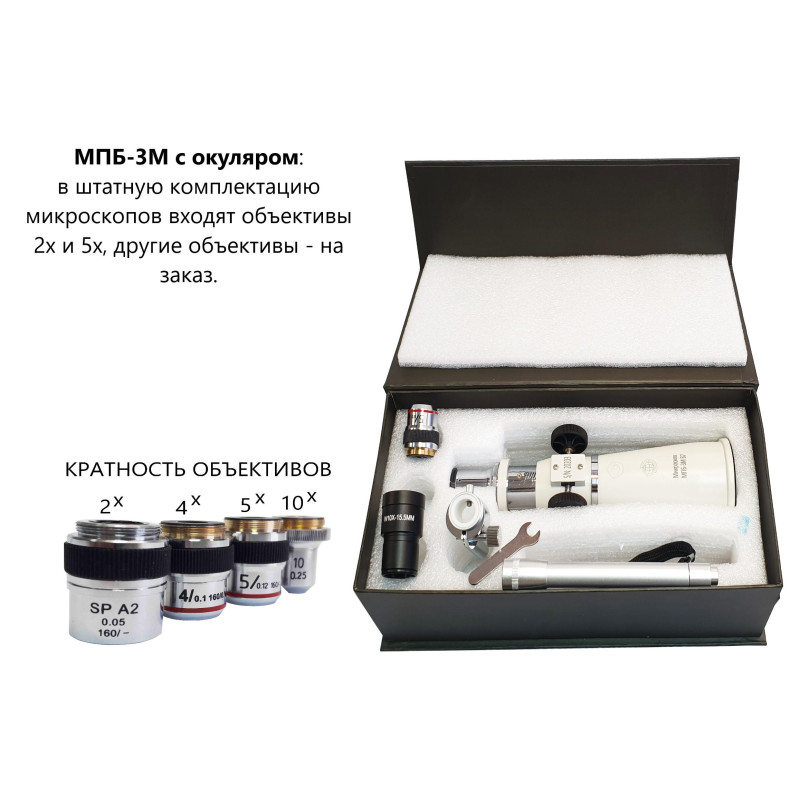

Наименование комплектующих	Обозначение	Количество
Микроскоп отсчётный	МПБ	1 шт.
Руководство по эксплуатации	МПБ.00.001 РЭ	1 экз.
Руководство оператора*	МПБ.00.001 РО	1 экз.
Методика поверки	МП 38-233-2021	1 экз.**
Программное обеспечение AmScope, компакт-диск	-	1 шт. *
Осветитель, ключ, элементы питания ААА (2 шт.)		1 комплект ***

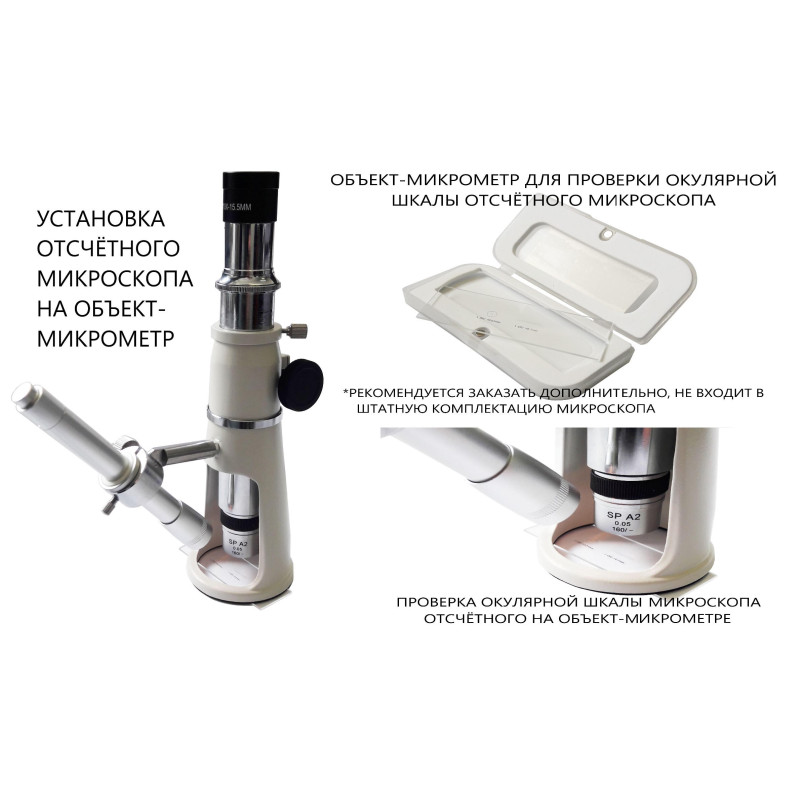

ОМО (объект-микрометр для отражённого света)		1 шт. **

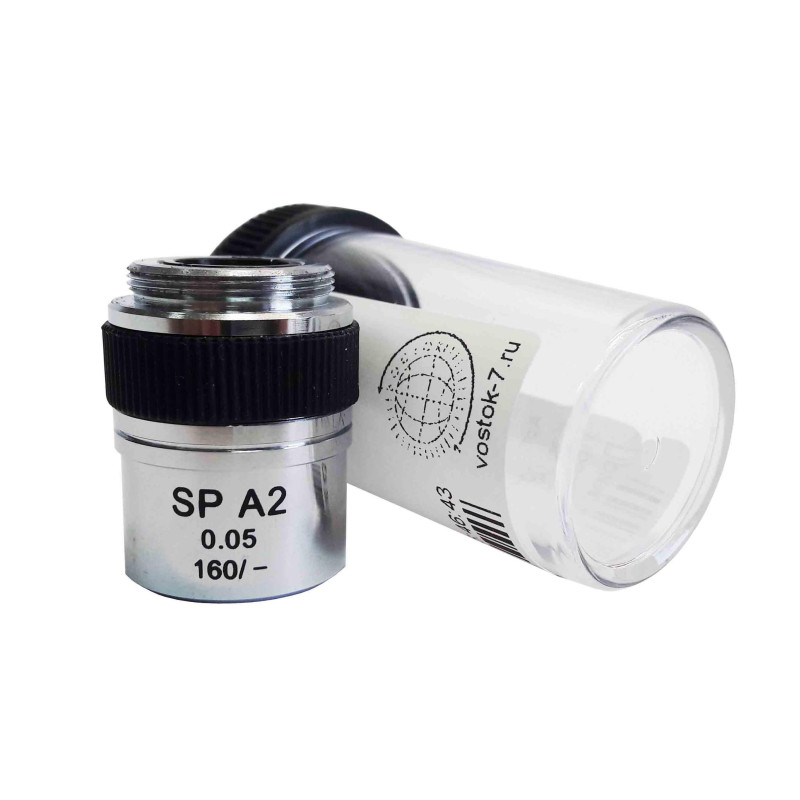

2х (объектив для МПБ-3М В7)		на заказ
4х (объектив для МПБ-3М В7)		на заказ
5х (объектив для МПБ-3М В7)		на заказ
10х (объектив для МПБ-3М В7)		на заказ
20х (объектив для МПБ-3М В7)		на заказ
Цифровая камера (для МПБ-3 В7)		на заказ
* Поставляется для микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой Поставляется по индивидуальному заказу *В штатную комплектацию микроскопов модификации МПБ-3М В7 с окуляром входят объективы 2х и 5х, микроскопов модификации МПБ-3М В7 укомплектованных цифровой камерой штатно входит объектив 4х. Осветитель и ключ для его монтажа входят в штатную комплектацию, элементы питания заказываются дополнительно.
