МЕТОЛАБ 703 твердомер стационарный по Роквеллу, Бринеллю и Виккерсу
- Производитель:
- Модель:000768
- Артикул:000768
- Доступно:Есть в наличии60
| Страна, ответственная организация | Номер в госреестре |
| Российская Федерация, Росстандарт | 68619-17 |
| Российская Федерация, АО "РЖД" | не внесено |
| Республика Беларусь, Госстандарт | не внесено |
| Республика Казахстан, КазИнМетр | не внесено |
| Иные регистры, удостоверения, заключения, разрешения и пр. | |
| отсутствуют | |
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.

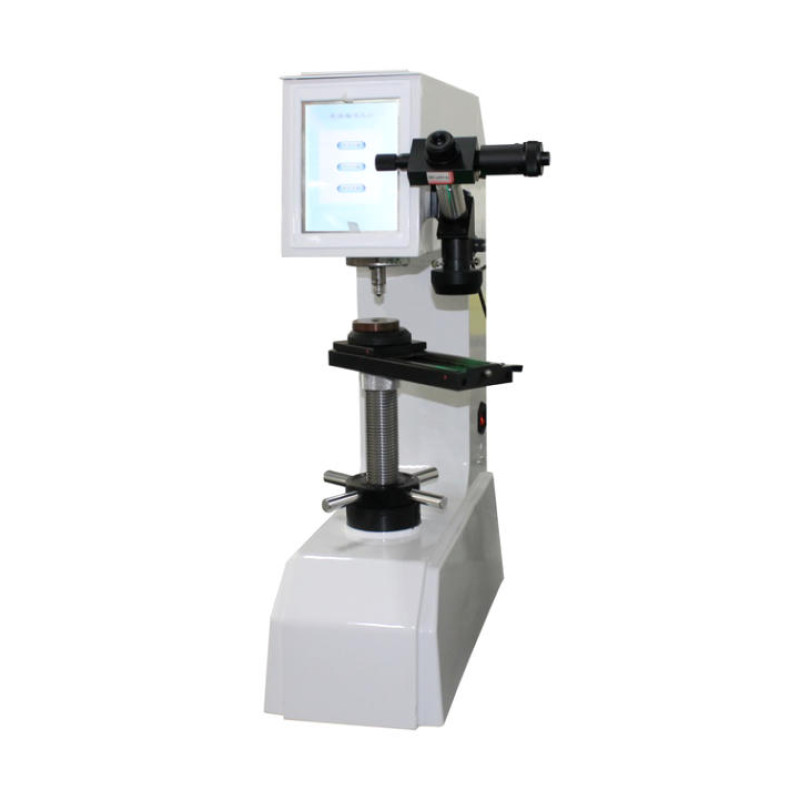

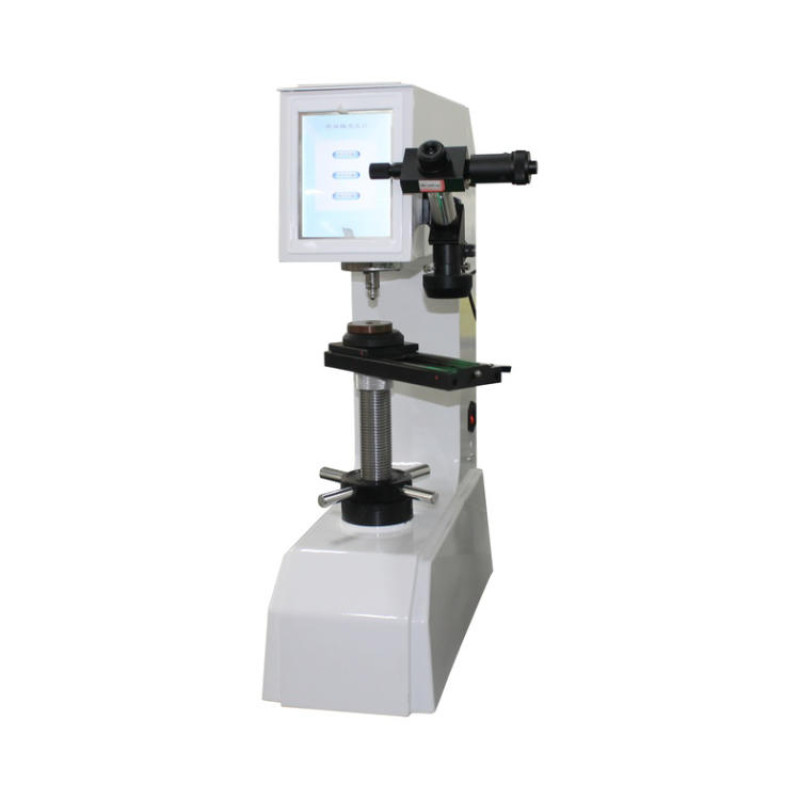

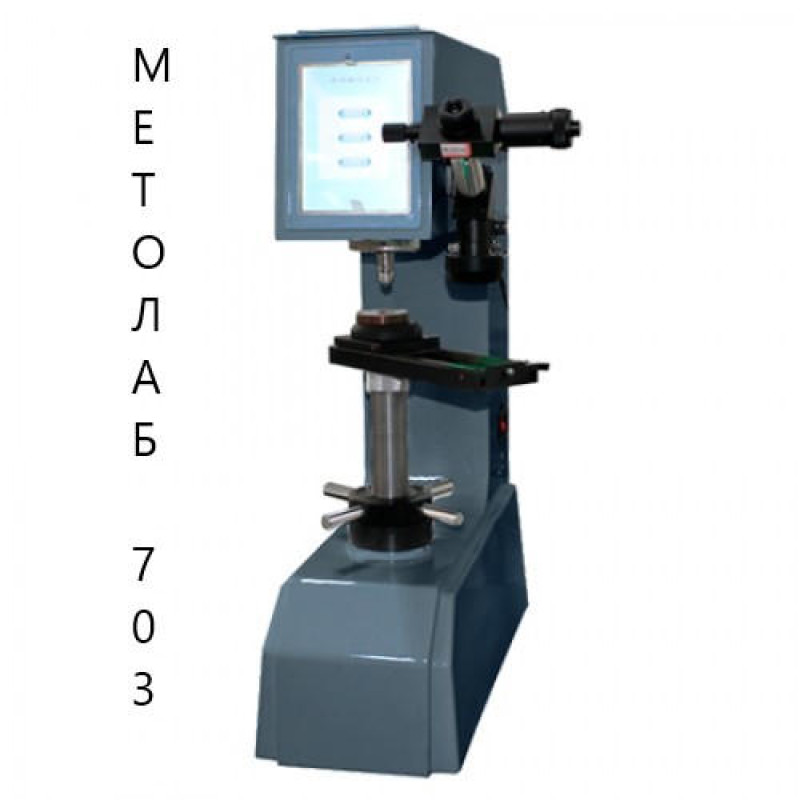

Универсальный стационарный твердомер МЕТОЛАБ 703 – многофункциональный прибор, предназначенный для измерения твердости материалов и изделий по шкалам Роквелла, Бринелля и Виккерса. Прибор является модификацией измерителей МЕТОЛАБ 701 и МЕТОЛАБ 702.
Среди особенностей твердомера МЕТОЛАБ 703 моно отметить следующие: специальный датчик силы для контроля приложенной нагрузки; большой и яркий цветной дисплей; программное обеспечение с множеством функций (в том числе статистические – расчет минимального/среднего/максимального значений, преобразование полученных результатов в различные шкалы, автоматическое включение нагрузки, сохранение данных в памяти); U-диск для сохранения и переноса данных; создание и редактирование электронных таблиц в формате Excel; цифровая калибровка и многое другое.
Отличительные особенности стационарного универсального многофункционального твердомера МЕТОЛАБ 703:
- Большое количество шкал для измерений;
- Шкалы по Роквеллу: A, B, C, D, E, F, G, H, K, L, M, P, R, S, V;
- Шкалы по Бринеллю: HBW1/5, HBW2.5/62.5, HBW1/10, HBW2.5/15.625, HBW1/30, HBW2.5/31.25, HBW2.5/62.5, HBW10/100, HBW5/125, HBW2.5/187.5;
- Шкалы по Виккерсу: HV5, HV10, HV20, HV30, HV50, HV100, HV12;
- Многофункциональное программное обеспечение в базовом комплекте поставки;
- Полностью русифицированное меню прибора, простой и понятный интерфейс;
- Широкий диапазон измеряемых значений: 8 – 650 HB; 20 – 93HRA; 20 – 100 HRB; 20 – 70 HRC; 8 – 2900 H;
- Контроль приложения нагрузки при помощи датчика силы;

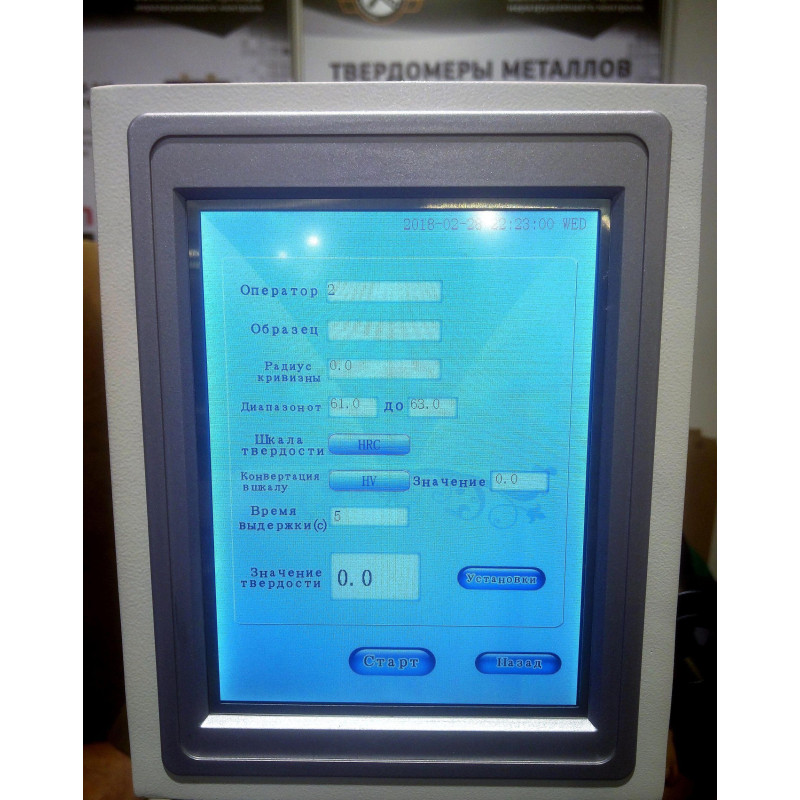

- Большой и яркий цветной дисплей;
- Создание и редактирование электронных таблиц в формате Excel;
- U-диск для сохранения данных;
- Цифровая калибровка прибора;
- Встроенный измерительный микроскоп с подсветкой.
Твердомеры универсальные МЕТОЛАБ 701, МЕТОЛАБ 702, МЕТОЛАБ 703 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Принцип действия твердомеров основан:
- для шкал Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры имеют одинаковые метрологические и технические характеристики и отличаются друг от друга наличием программного обеспечения (ПО) и типом дисплея, форматом представления информации на экране дисплея о ходе процесса измерения твёрдости.
"Восток-7" - официальный дилер: заводские цены, гарантия и условия поставки.
Метрологические и технические характеристики
Испытательные нагрузки по шкалам Роквелла, а также пределы допустимого отклонения испытательной нагрузки приведены в таблице 2.
| Шкалы твердости | Нагрузки, Н | Пределы допустимого отклонения нагрузки, % | ||
| основная | предварительная | предварительной нагрузки | основных нагрузок | |
| HRA | 588,4 |
98,07 |
±2,0 |
±0,5 |
| HRB | 980,7 | |||
| HRC | 1471 | |||
Диапазоны измерений твердости по шкалам Роквелла и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла
| Шкалы твердости | Диапазон измерений твёрдости | Пределы допускаемой абсолютной погрешности твердомеров |
| HRA | от 70 HRA до 93 HRA | ±1,2 HRA |
| HRB | от 25 HRB до 80 HRB от 80 HRB до 100 HRB | ±3,0 HRB ±2,0 HRB |
| HRC | от 20 HRC до 35 HRC от 35 HRC до 55 HRC от 55 HRC до 70 HRC | ±2,0 HRC ±1,5 HRC ±1,0 HRC |
Испытательные нагрузки, пределы допустимого отклонения испытательной нагрузки и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 4.
Таблица 4 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
| Шкала Бринелля | Нагрузка, Н | Пределы допустимого отклонения нагрузки, % | Диапазон измерений твердости, HBW |
| HBW 1/30 | 294 |
±1,0 | от 95 до 650 |
| HBW 2,5/62,5 | 613 | от 32 до 218 | |
| HBW 2,5/187,5 | 1839 | от 95 до 650 |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 5.
Таблица 5 - Метрологические характеристики твердомеров по шкалам Бринелля
| Обозначение шкал измерения твёрдости | Интервалы измерения твёрдости, HBW | |||||||
| 11±9 | 35±15 | 75±25 | 125±25 | 200±50 | 300±50 | 400±50 | 550±100 | |
| Пределы допускаемой абсолютной погрешности твердомеров, HBW, (±) | ||||||||
| HBW 2,5/62,5 | - | 1,5 | 3,0 | 4,5 | 7,5 | - | - |
|
| HBW 1/30; HBW 2,5/187,5 | - | - | 3,0 | 4,5 | 7,5 | 10,5 | 13,5 | 19,5 |
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения испытательной нагрузки приведены в таблице 6.
Таблица 6 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
| Модель твердомера | Испытательные нагрузки, Н | Пределы допустимого отклонения нагрузки, % |
| МЕТОЛАБ 701, МЕТОЛАБ 702 | 294,2; 980,7 | ±1,0 |
| МЕТОЛАБ 703 | 49,03; 98,07; 294,2; 490,3; 980,7 |
Диапазоны измерений твердости по шкалам Виккерса, (HV) от 50 до 1500
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Виккерса приведены в таблице 7.
Таблица 7 - Метрологические характеристики твердомеров
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | ||||||||
| от 50 до 125 | от 125 до 175 | от 175 до 225 | от 225 до 275 | от 275 до 325 | от 325 до 375 | от 375 до 425 | от 425 до 475 | от 475 до 525 | |
| Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | |||||||||
| HV5 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV30, HV50; HV100 | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
Продолжение таблицы 7
| Обозначение шкалы твёрдости | Интервалы измерений твёрдости HV | |||||||||
| от 525 до 575 | от 575 до 625 | от 625 до 675 | от 675 до 725 | от 725 до 775 | от 775 до 825 | от 825 до 875 | от 875 до 925 | от 925 до 1075 | от 1075 до 1500 | |
| Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | ||||||||||
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| HV30, HV50; HV100 | 11 | 12 | 13 | 14 | 15 | 16 | 19 | 18 | 20 | 26 |
| Примечание Метрологические характеристики действительны для 5 измерений | ||||||||||
Технические характеристики твердомеров приведены в таблице 8.
Таблица 8 - Технические характеристики твердомеров
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более |
от +10 до +35 80 |
| Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50,0±0,5 |
| Габаритные размеры (длина×ширина×высота), мм, не более: |
|
| МЕТОЛАБ 701 | 520х240х700 |
| МЕТОЛАБ 702 | 520х240х800 |
| МЕТОЛАБ 703 | 500х240х760 |
| Масса, кг, не более | 60 |
Комплектность средства измерений
Комплект поставки твердомеров приведен в таблице 9.
Таблица 9 - Комплектность твердомеров
| Наименование | Обозначение | Количество, шт. |
| Твердомер МЕТОЛАБ 701, или МЕТОЛАБ 702, или МЕТОЛАБ 703 в составе: - регулировочная ножка - измерительная система - стол для испытаний плоский |
|
1 4 1 1 |
| Сменные части |
| 1 |
| Принадлежности |
| 1 |
| Руководство по эксплуатации | МЕТОЛАБ 701/702/703 - 01 РЭ | 1 |
| Методика поверки | МЕТОЛАБ 701/702/703 - 01 МП | 1 |
| Паспорта на меры твердости МТР, МТБ, МТВ |
| 3 |
