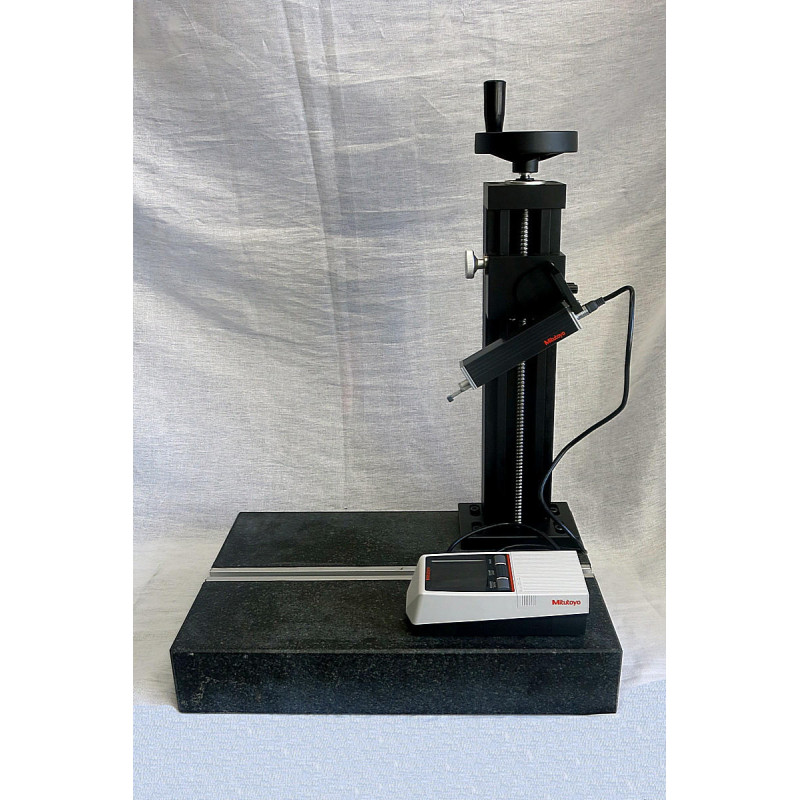

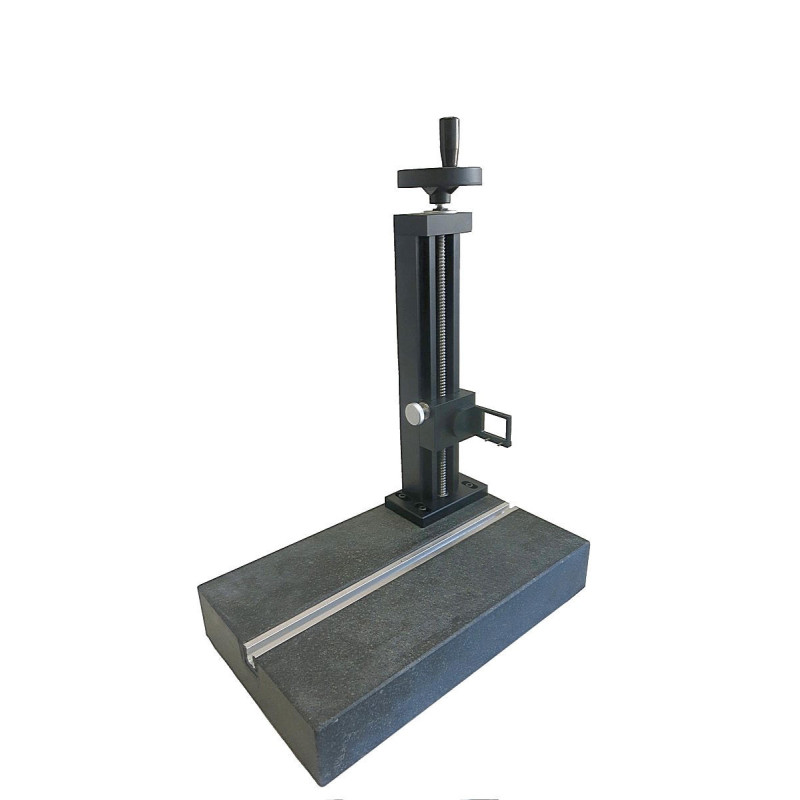

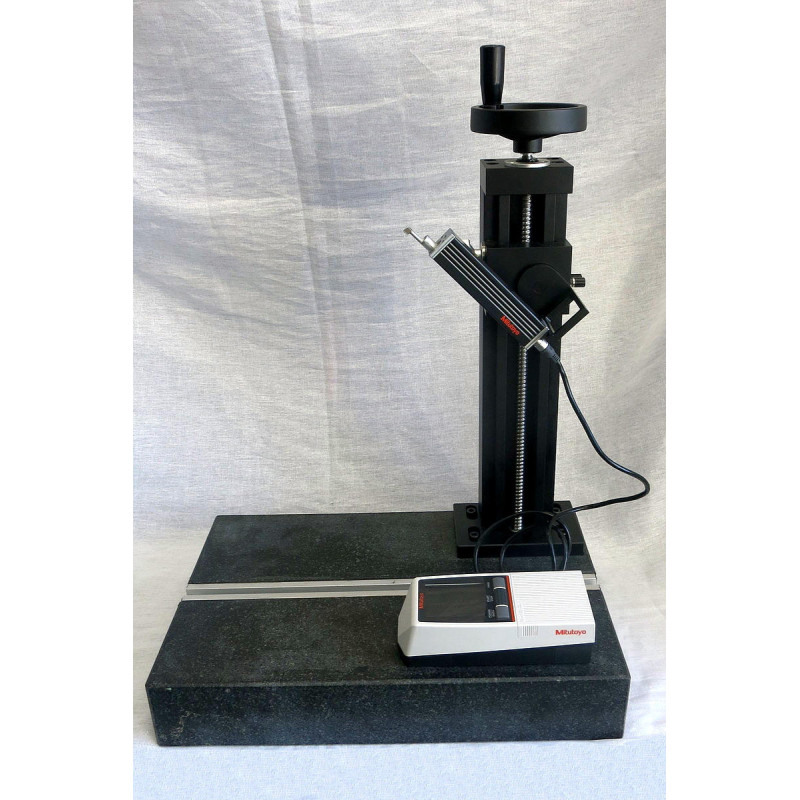

Измерительный штатив ТА1620 с мраморной плитой для ИШП-210/TR-200/210/220

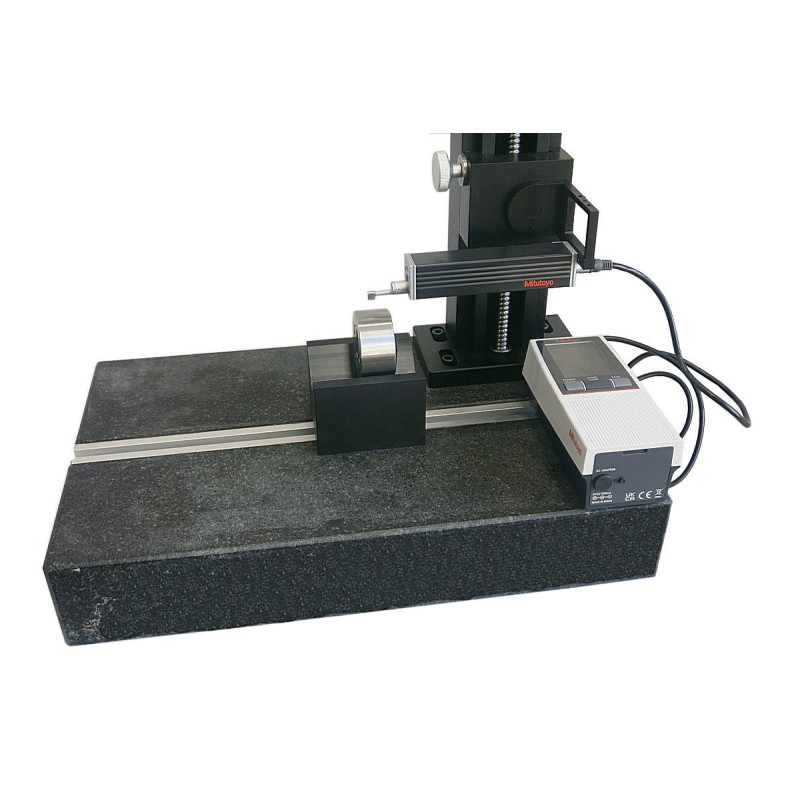

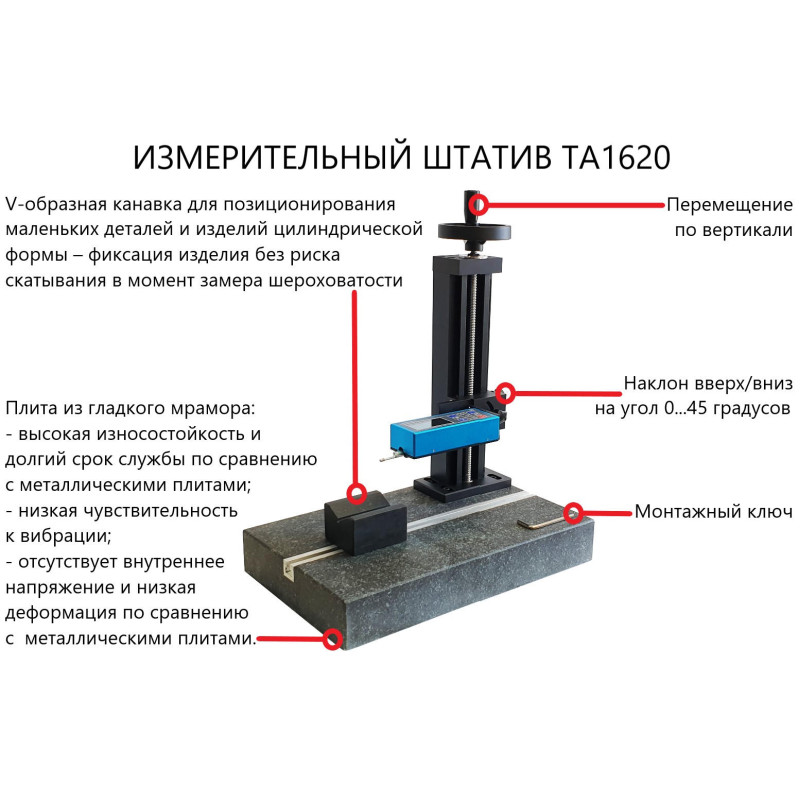

Назначение: Штатив измерительный ТА1620 (с мраморной плитой) предназначен для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности. Платформа плиты штатива TA1620 изготовлена из гладкого мрамора, имеет V-образную канавку для позиционирования маленьких деталей и изделий цилиндрической формы – фиксация изделия без риска скатывания в момент замера шероховатости.

Основным из преимуществ, каменных плит является износостойкость и долгий срок службы по сравнению с металлическими плитами. В каменных плитах отсутствует внутреннее напряжение, и они меньше подвержены деформации из-за изменения температуры внешней среды, т.к. коэффициент теплового расширения у них меньше, чем у металла. Каменные плиты менее чувствительны к вибрациям.

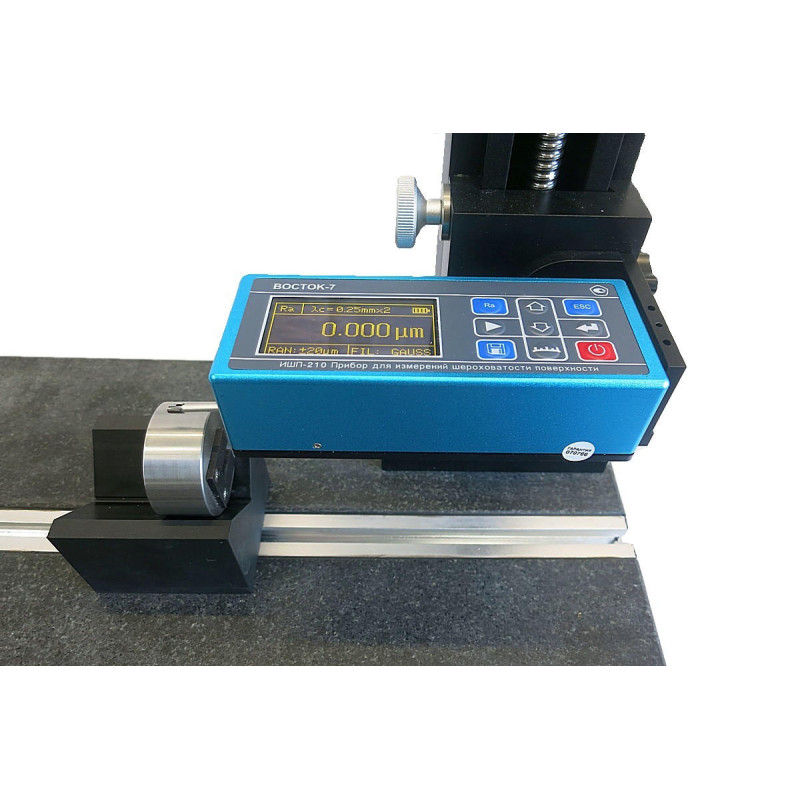

С помощью измерительного штатива можно регулировать положение прибора относительно измеряемой детали, что одновременно обеспечивает гибкость и стабильность работы в широком диапазоне применений. Также с его помощью можно измерять шероховатость на сложных поверхностях. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений. Если нужно измерить относительно низкие значения Rа, то рекомендуется использовать измерительный штатив.

Технические параметры:
Высота подъёма (перемещение по оси Y): 300±1 мм;
Ошибка гистерезиса (запаздывание): <1/6 оборота маховика;
Плоскостность плиты по ГОСТ 10905-86: класс 00;
Размеры штатива ТА1620 В*Ш*Г: 400х250х70мм;
Масса 24кг.

Измерительный штатив ТА1620 с мраморной плитой подходит к следующим приборам для измерения шероховатости поверхности:
